Tipo di prodotto	Avvitatore a percussione
Marca	Sthor
Modello	57097
Tensione nominale	230-240 V~
Frequenza nominale	50 Hz
Potenza nominale	1100 W
Velocità di rotazione	2200 min⁻¹
Coppia massima	800 Nm
Frequenza di percussione	4000 min⁻¹
Dimensione del portainserto	3/4" (19 mm)
Classe di protezione elettrica	II
Grado di protezione (IP)	IP20
Peso	4,1 kg
Livello di pressione sonora	89,0 dB(A) ± 3,0
Livello di potenza sonora	100,0 dB(A) ± 3,0
Vibrazioni (avvitatura a percussione)	10,04 m/s² ± 1,5
Alimentazione	Rete
Impugnatura supplementare	Sì, rimovibile
Funzioni	Avvitamento e svitamento con marcia avanti/indietro
Sicurezza	Limitatore di coppia, protezione da sovraccarico
Manutenzione e pulizia	Pulire con aria compressa, spazzola o panno asciutto; non utilizzare prodotti chimici
Riparabilità	Affidare a un servizio di assistenza autorizzato; utilizzare ricambi originali

Domande frequenti - 57097 Sthor

Come fissare l'impugnatura supplementare?

Fissare l'impugnatura serrando il collare sul corpo. Posizionarla in modo che l'impugnatura principale e quella supplementare formino un angolo di 180 gradi. Stringere la ghiera e stabilizzare serrando le due viti nel collare. Non utilizzare mai l'utensile senza l'impugnatura supplementare.

Come scegliere la giusta chiave a bussola?

Assicurarsi che la dimensione della chiave corrisponda esattamente alla testa della vite o del dado. Una dimensione errata può distruggere la chiave o il componente. Utilizzare solo utensili adatti al portainserto 3/4.

Cosa fare se il limitatore di coppia si attiva durante l'avvitamento?

Rilasciare immediatamente l'interruttore e attendere l'arresto completo del motore. Il limitatore di coppia protegge l'utensile e il fissaggio. Se ciò accade, verificare che la coppia di serraggio non superi la coppia massima di 800 Nm.

Come pulire l'avvitatore?

Scollegare l'utensile. Pulire il corpo, le aperture di ventilazione, gli interruttori e l'impugnatura con aria compressa (pressione ≤ 0,3 MPa), una spazzola o un panno asciutto. Non utilizzare prodotti chimici o liquidi di pulizia.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre occhiali di protezione, guanti e protezione acustica. Mantenere una postura stabile, tenere l'utensile con entrambe le mani e non indossare abiti larghi. Utilizzare una prolunga adatta per esterno se necessario.

Posso usare l'avvitatore all'esterno?

Sì, ma utilizzare una prolunga progettata per esterno. Proteggere l'utensile da pioggia e umidità; il suo grado di protezione è IP20 (non stagno). Si consiglia un dispositivo di corrente residua (RCD).

Come cambiare il senso di rotazione?

Utilizzare l'interruttore elettrico: posizione F per avvitamento (avanti), posizione R per svitamento (indietro). Assicurarsi che l'utensile sia fermo prima di cambiare senso.

Cosa significa il simbolo del cestino barrato sull'apparecchio?

Questo simbolo indica che l'apparecchio non deve essere smaltito con i rifiuti domestici. Deve essere raccolto separatamente per il riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche. Contattare il comune o il rivenditore.

Perché l'avvitatore si ferma bruscamente durante l'avvitamento?

Probabilmente è il limitatore di coppia che si attiva quando viene raggiunta la coppia massima di 800 Nm. Rilasciare l'interruttore, attendere l'arresto e, se il problema persiste, verificare che il dado non sia troppo stretto o che la chiave sia adatta.

Come riporre l'avvitatore dopo l'uso?

Scollegare l'utensile. Pulirlo come indicato. Riporre fuori dalla portata dei bambini, in un luogo asciutto e pulito. Conservare il manuale di istruzioni per riferimento futuro.

MANUALE UTENTE 57097 Sthor

Leggere il manuale d'uso

Lees de instructies

Utilizzare gli occhiali di protezione

Utilizzare i guanti di protezione

Utilizzare i dispositivi di protezione dell'udito

Seconda classe di sicurezza elettrica

Questo simbolo indica che l'apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri rifiuti. Le apparecchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al fine di ridurre la quantità di rifiuti e diminuire l'uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli effetti negativi sull'ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell'apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l'autorità locale o il rivenditore.

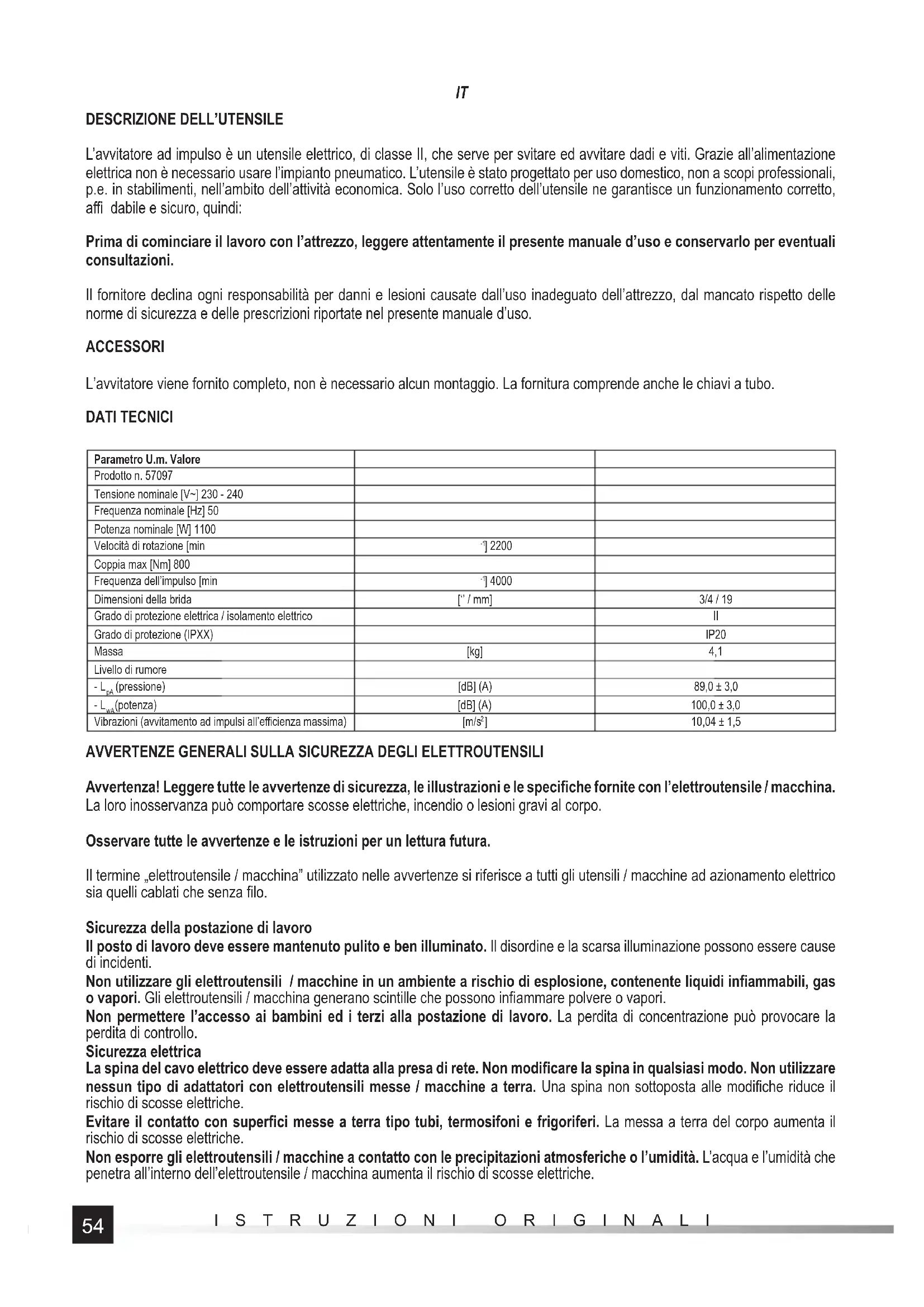

DESCRIZIONE DELL'UTENSILE

L'avvitatore ad impulso è un utensile elettrico, di classe II, che serve per svitare ed avvitare dadi e viti. Grazie all'alimentazione elettrica non è necessario usare l'impianto pneumatico. L'utensile è stato progettato per uso domestico, non a scopi professionali, p.e. in stabilimenti, nell'ambito dell'attività economica. Solo l'uso corretto dell'utensile ne garantisce un funzionamento corretto, affi dabile e sicuro, quindi:

Prima di cominciare il lavoro con l'attrezzo, leggere attentamente il presente manuale d'uso e conservarlo per eventuali consultazioni.

Il fornitore declina ogni responsabilità per danni e lesioni causate dall'uso inadeguato dell'attrezzo, dal mancato rispetto delle norme di sicurezza e delle prescrizioni riportate nel presente manuale d'uso.

ACCESSORI

L'avvitatore viene fornito completo, non è necessario alcun montaggio. La fornitura comprende anche le chiavi a tubo.

DATI TECNICI

Parametro U.m. Valore
Prodotto n. 57097
Tensione nominale [V~] 230 - 240
Frequenza nominale [Hz] 50
Potenza nominale [W] 1100
Velocità di rotazione [min]	-] 2200
Coppia max [Nm] 800
Frequenza dell'impulso [min]	-] 4000
Dimensioni della brida	['' / mm]	3/4 / 19
Grado di protezione elettrica / isolamento elettrico		II
Grado di protezione (IPXX)		IP20
Massa	[kg]	4,1
Livello di rumore
- L_pA (pressione)	[dB] (A)	89,0 ± 3,0
- L_wA (potenza)	[dB] (A)	100,0 ± 3,0
Vibrazioni (avvitamento ad impulsi all'efficienza massima)	[m/s2]	10,04 ± 1,5

AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI

Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifiche fornite con l'elettroutensile / macchina. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo.

Osservare tutte le avvertenze e le istruzioni per un lettura futura.

Il termine „elettroutensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico sia quelli cablati che senza filo.

Sicurezza della postazione di lavoro

Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti.

Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, contenente liquidi infiammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono infiammare polvere o vapori.

Non permettere l'accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo.

Sicurezza elettrica

La spina del cavo elettrico deve essere adatta alla presa di rete. Non modificare la spina in qualsiasi modo. Non utilizzare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modifiche riduce il rischio di scosse elettriche.

Evitare il contatto con superfici messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche.

Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l'umidità. L'acqua e l'umidità che penetra all'interno dell'elettroutensile / macchina aumenta il rischio di scosse elettriche.

IT

Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche.

Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all'utilizzo fuori degli spazi chiusi. L'uso di una prolunga adatta all'uso esterno riduce il rischio di scosse elettriche.

Se è inevitabile l'uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall'alimentazione. L'uso di un RCD riduce il rischio di scosse elettriche.

Sicurezza personale

Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l'elettroutensile / macchina. Non utilizzare l'elettroutensile / macchina quando si è stanchi o sotto l'effetto di droghe, alcool o farmaci.

Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali

Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L'uso di dispositivi di protezione individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell'udito riduce il rischio di gravi lesioni personali.

Evitare l'avviamento accidentale. Assicurarsi che l'interruttore elettrico sia in posizione "disinserito" prima di collegare l'alimentazione e/o la batteria, sollevare o spostare l'apparecchiatura. Spostando l'utensile/la macchina con il dito sull'interruttore o accendendo l'utensile/la macchina quando l'interruttore è in posizione „on” si possono causare lesioni gravi.

Prima di accendere l'elettroutensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l'elettroutensile stesso. Una chiave lasciata sulle parti rotanti dell'utensile/macchina può causare lesioni gravi.

Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo modo sarà più facile controllare l'elettroutensile / macchina in caso di situazioni operative impreviste.

Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell'elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento.

Se l'apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L'uso dell'aspirazione della polvere riduce il rischio di pericoli legati alla polvere.

Non lasciare che l'esperienza acquisita con l'uso frequente dell'utensile/macchina provochi disattenzione e disprezzo per la sicurezza. Un funzionamento spensierato può causare gravi lesioni in un secondo.

Uso e cura dell'elettroutensile e della macchina

Non sovraccaricare l'elettroutensile / macchina. Utilizzare l'apparecchiatura/ macchina più adatta alla propria applicazione. L'elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per il carico progettato.

Non utilizzare l'apparecchiatura / macchina se l'interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l'interruttore è pericoloso e deve essere trasmesso alla riparazione.

Scollegare la spina dalla presa di corrente e/o la batteria se è staccabile dall'utensile/macchina prima di regolare, sostituire gli accessori o riporre l'utensile/macchina. Tali misure preventive eviteranno l'accensione accidentale dell'elettroutensile / macchina.

Tenere l'utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l'apparecchio / macchina o con queste istruzioni per l'uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati.

Manutenzione di elettroutensili / macchine e accessori. Controllare che l'elettroutensile / macchina non presenti disallineamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa influire sul funzionamento dell'elettroutensile / macchina. I danni devono essere riparati prima dell'uso dell'elettroutensile / macchina. Molti incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria.

Gli utensili taglienti devono essere tenuti puliti e affilati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzione sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento.

Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L'uso di utensili per lavori diversi da quelli specificati può provocare situazioni di pericolo.

Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le superfici di presa non consentono un funzionamento e un monitoraggio sicuri dell'utensile/macchina in situazioni pericolose.

Riparazioni

Riparare l'elettroutensile / macchina solo presso le officine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l'elettroutensile.

AVVERTENZE PER LA SICUREZZA DEI GIRAVITI

Tenere lo strumento con impugnature isolate durante il lavoro in cui il dispositivo di fissaggio potrebbe venire a contatto con un cavo nascosto o un cavo di alimentazione. Gli elementi di fissaggio che vengono a contatto con fili “in tensione” possono far sì che le parti metalliche dello strumento diventino “in tensione” e causare scosse elettriche all’operatore.

PRESCRIZIONI DI SICUREZZA SUPPLEMENTARI

Durante l'uso del dispositivo, occorre rispettare sempre le norme di sicurezza riportate nel manuale d'uso nonché le norme di sicurezza ed igiene nel lavoro.

Proteggere il dispositivo dalle precipitazioni atmosferiche.

Assicurarsi che la tensione di alimentazione corrisponda alla tensione riportata sulla targhetta del dispositivo.

Prima dell'uso occorre assicurarsi che le boccole non siano danneggiate. Qualora le boccole fossero danneggiate, occorre sostituirle con quelle nuove non danneggiate.

Le chiavi a tubo e tutti gli altri accessori devono essere idonei ad essere utilizzati insieme ai dispositivi pneumatici. Gli attrezzi da montare devono essere funzionanti, puliti e senza difetti, le loro dimensioni devono corrispondere alle dimensioni della brida. È vietato modifi care il mandrino o la brida.

Durante il lavoro indossare gli occhiali, i quanti e gli indumenti di protezione.

Durante il lavoro l'avvitatore deve essere tenuto in ambedue le mani.

USO DELL'AVVITATORE

ATTENZIONE! Il montaggio degli attrezzi deve essere eseguito solo con il cavo di alimentazione scollegato. Scollegare la spina dalla presa!

Montaggio della dotazione

La chiave è stata dotata di un manico supplementare che aumenta la sicurezza del lavoro. Bisogna fissare il manico serrando l'anello del manico nell'involucro della chiave. Posizionare il manico nella posizione che garantisce la maggiore sicurezza del lavoro, per cui in modo che il manico principale e supplementare formino un angolo di 180 gradi. Consentirà di prevenire in modo effi cace la reazione di ritorno della chiave.

In seguito avvitando il gancio del manico fortemente e strettamente al copro della chiave e stabilizzare il manico avvitando due viti nell'anello della chiave (V).

In caso di serraggio o svitamento delle viti, possono crearsi delle forze che cercheranno di girare il corpo della chiave in direzione contraria alla rotazione dell'utensile (ad es. chiave a brugola). Il manico supplementare facilita a contrastare tali forze e rende il lavoro più sicuro.

Nota! È vietato il lavoro senza il manico aggiuntivo.

Uso delle chiavi a tubo ad impulso

Prima di avvitare la vite o il dado con la chiave a tubo, avvitare manualmente la vite o il dado nel filletto (per almeno due giri).

Assicurarsi che la misura della chiave a tubo corrisponda alla misura dell'elemento da avvitare o svitare. La mancata corrispondenza tra la misura della chiave e quella degli elementi da avvitare o svitare può danneggiare sia la chiave che i dadi e le viti.

Avvitamento e svitamento

Fissare alla brida un'adeguata chiave a tubo ad impulso. (II)

Collegare il dispositivo alla rete di alimentazione.

Prendere il dispositivo con ambedue le mani. (III)

Tirare la chiave a tubo sul dado o sulla testa della vite.

Premere e tenere premuto l'inseritore in posizione corrispondente alla direzione dei giri desiderata. (IV)

In caso di avvitamento premere e tenere premuto l'inseritore in posizione F, in caso di svitamento - in posizione R.

In caso di avvitamento, una volta raggiunta la coppia massima, si inserisce il giunto limitatore e quindi viene scollegata la trasmissione dalla brida. Rilasciare l'inseritore ed aspettare che si fermino i giri del motore.

In caso di svitamento, assicurarsi se la coppia di serraggio generata sul dado avvitato non sia superiore alla coppia massima della chiave. Anche in tal caso si inserisce il giunto limitatore e non sarà possibile svitare il dado. Una volta svitato il dado, rilasciare l'inseritore ed aspettare che si fermino i giri del motore.

Una volta finito il lavoro, scollegare il dispositivo dalla rete di alimentazione ed eseguirne la manutenzione.

Informazioni aggiuntive

Durante il lavoro non esercitare pressione eccessiva sul materiale trattato e non

Il valore totale dichiarato delle vibrazioni è stato misurato con un metodo standard e può essere utilizzato per confrontare diversi strumenti.

Il valore totale dichiarato delle vibrazioni può essere utilizzato alla valutazione preliminare dell'esposizione.

Attenzione! L'emissione di vibrazioni durante il lavoro con l'utensile può differire dal valore dichiarato, a seconda di come viene utilizzato l'utensile.

Attenzione! È necessario determinare le misure di sicurezza per proteggere l'operatore, che sono basate sulla valutazione dell'esposizione in condizioni reali di funzionamento (comprese tutte le fasi del ciclo di lavoro, ad esempio quando l'utensile è spento o inattivo, nonché quando l'utensile È acceso).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta finito il lavoro controllare lo stato tecnico del dispositivo elettrico attraverso l'esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell'inseritore, eventuali tamponamenti nella sfinestratura del motore, scintillazione sulle spazzole, livello di rumore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l'utente non può smontare dispositivi elettrici, sostituire sottogruppi o componenti, sotto pena della perdita dei diritti a garanzia. Ogni malfunzionamento verificatosi durante l'esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta finito il lavoro, pulire il corpo, la sfinestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il flusso d'aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secco.
