GEBRUIKSAANWIJZING 57097 Sthor

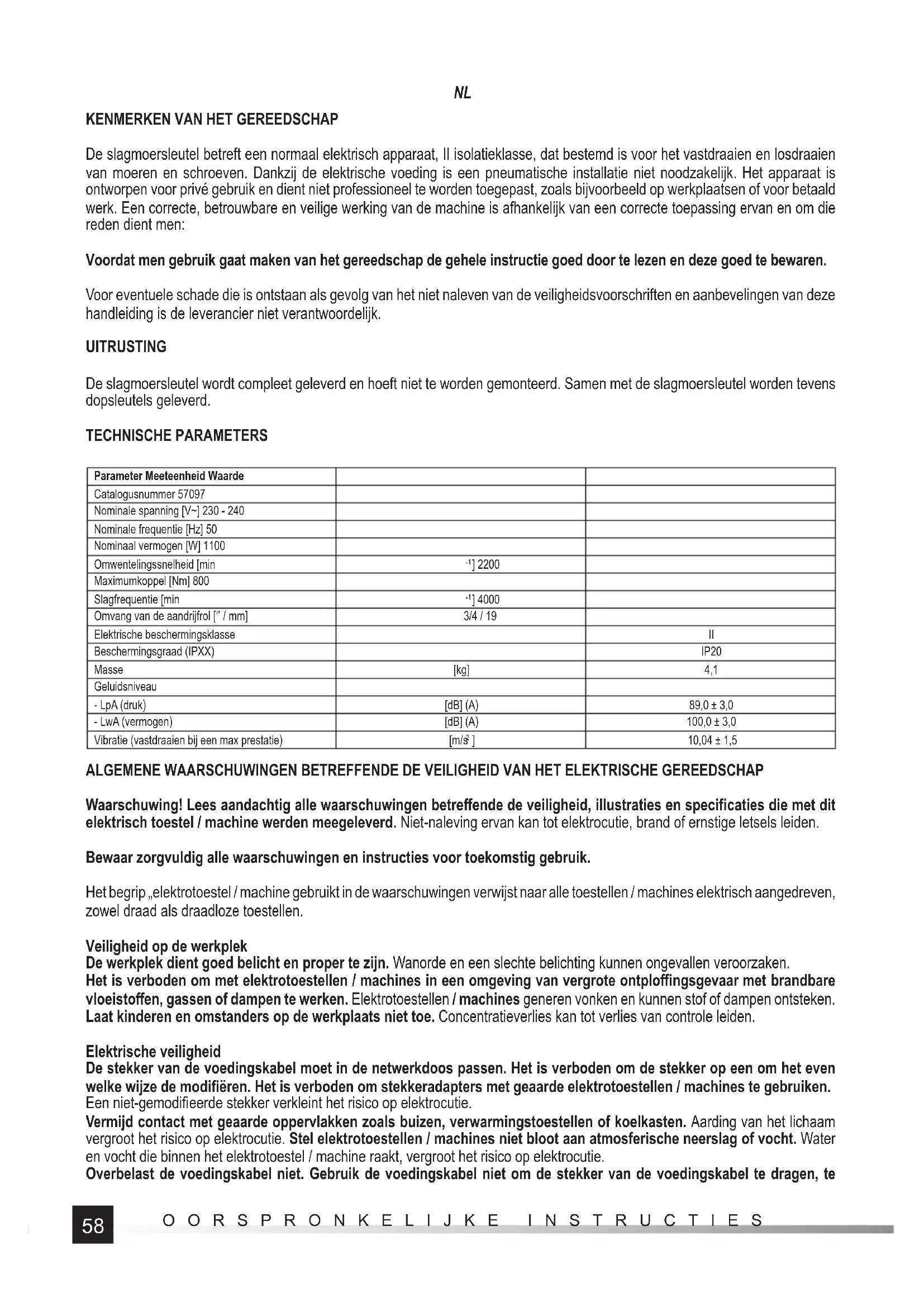

De slagmoersleutel betreft een normaal elektrisch apparaat, II isolatieklasse, dat bestemd is voor het vastdraaien en losdraaien van moeren en schroeven. Dankzij de elektrische voeding is een pneumatische installatie niet noodzakelijk. Het apparaat is ontworpen voor privé gebruik en dient niet professioneel te worden toegepast, zoals bijvoorbeeld op werkplaatsen of voor betaald werk. Een correcte, betrouwbare en veilige werking van de machine is afhankelijk van een correcte toepassing ervan en om die reden dient men: Voordat men gebruik gaat maken van het gereedschap de gehele instructie goed door te lezen en deze goed te bewaren. Voor eventuele schade die is ontstaan als gevolg van het niet naleven van de veiligheidsvoorschriften en aanbevelingen van deze handleiding is de leverancier niet verantwoordelijk. UITRUSTING De slagmoersleutel wordt compleet geleverd en hoeft niet te worden gemonteerd. Samen met de slagmoersleutel worden tevens dopsleutels geleverd. TECHNISCHE PARAMETERS Parameter Meeteenheid Waarde Catalogusnummer 57097 Nominale spanning [V~] 230 - 240 Nominale frequentie [Hz] 50 Nominaal vermogen [W] 1100 Omwentelingssnelheid [min

] 4000 Omvang van de aandrijfrol [‘’ / mm] 3/4 / 19 Elektrische beschermingsklasse II Beschermingsgraad (IPXX) IP20 Masse [kg] 4,1 Geluidsniveau - LpA (druk) [dB] (A) 89,0 ± 3,0 - LwA (vermogen) [dB] (A) 100,0 ± 3,0 Vibratie (vastdraaien bij een max prestatie) [m/s

] 10,04 ± 1,5 ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP Waarschuwing! Lees aandachtig alle waarschuwingen betreff ende de veiligheid, illustraties en specifi caties die met dit elektrisch toestel / machine werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden. Bewaar zorgvuldig alle waarschuwingen en instructies voor toekomstig gebruik. Het begrip „elektrotoestel / machine gebruikt in de waarschuwingen verwijst naar alle toestellen / machines elektrisch aangedreven, zowel draad als draadloze toestellen. Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slechte belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen / machines in een omgeving van vergrote ontploffi ngsgevaar met brandbare vloeistoff en, gassen of dampen te werken. Elektrotoestellen / machines generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden. Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modifi ëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen / machines te gebruiken. Een niet-gemodifi eerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam vergroot het risico op elektrocutie. Stel elektrotoestellen / machines niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel / machine raakt, vergroot het risico op elektrocutie. Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te59 OORSPRONKELIJKE INSTRUCTIES

trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën, scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor werking buiten gesloten ruimtes te worden gebruikt. Gebruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het risico op elektrocutie. In geval wanneer het gebruik van het elektrotoestel / machine in een vochtig milieu niet kan worden vermeden, dient een aardlekschakelaar (RCD) te worden gebruikt als bescherming tegen de voedingsspanning. Gebruik van RCD verkleint het risico op elektrocutie. Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel / machine. Gebruik het elektrotoestel / machine niet bij vermoeidheid of onder invloed van drugs of geneesmiddelen. Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmiddelen zoals antistofmaskers, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels. Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uitgeschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel / machine op te heff en of te verplaatsen. Verplaatsen van het elektrotoestel / machine met de vinger op de schakelaar of het aansluiten van het elektrotoestel / machine wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden. Alvorens het elektrotoestel / machine uit te schakelen, verwijder alle sleutels en andere instrumenten die gebruikt werden voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel / machine kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel / machine mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende onderdelen van het elektrotoestel / machine. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewegende onderdelen. Indien de toestellen aangepast zijn tot het aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel / machine er niet toe zal leiden dat de veiligheidsvoorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde ernstige letsels veroorzaken. Gebruik en zorg voor het elektrotoestel / machine Overbelast elektrotoestel / machine niet. Gebruik het elektrotoestel / machine bestemd voor de gekozen toepassing. Een geschikt elektrotoestel / machine zal een betere en veilige werking garanderen indien het gebruikt voor de ontwikkelde belasting wordt. Gebruik het elektrotoestel / machine niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektrotoestel / machine dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu, indien hij van het elektrotoestel / machine kan worden ontkoppeld alvorens het elektrotoestel / machine af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling van het elektrotoestel / machine wordt vermeden. Bewaar het toestel op een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructie het elektrotoestel / machine niet gebruiken. Elektrotoestellen / machines kunnen in handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel / machine en zijn accessoires. Controleer het elektrotoestel / machine op het gebied van slechte aanpassingen of het klem zitten van bewegende onderdelen, beschadiging van onderdelen en om het even welke andere omstandgiheden die de werking van het elektrotoestel / machine kunnen beïnvloeden. Schade dient te worden hersteld alvorens het elektrotoestel / machine te gebruiken. Vele ongevallen worden veroorzaakt door slecht onderhoud van het elektrotoestel / machine. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd. Gebruik elektrotoestellen / machines, accessoires en aanvullende werktuigen ed. overeenkomstig met deze instructie en houd rekening met hun soort en de arbeidsomstandigheden. Gebruik van toestellen bestemd voor andere werkzaamheden dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel / machine niet onder controle in gevaarlijke situaties. Herstellingen Laat het elektrotoestel / machine herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen.60 OORSPRONKELIJKE INSTRUCTIES

Houd het gereedschap vast aan de geïsoleerde handgrepen tijdens werkzaamheden waarbij het bevestigingsmiddel in contact kan komen met een verborgen snoer of netsnoer. Bevestigingselementen die in contact komen met “onder spanning staande” draden kunnen ervoor zorgen dat metalen delen van het gereedschap “onder spanning” komen te staan en elektrische schokken voor de gebruiker veroorzaken. AANVULLENDE VEILIGHEIDSINSTRUCTIES Tijdens het gebruik van het gereedschap dient men altijd de aan de handleiding bijgevoegde veiligheidsvoorschriften na te leven evenals de andere voorschriften met betrekking tot de veiligheid en de hygiëne op de werkvloer. De gereedschappen mogen niet worden blootgesteld aan neerslag. Men dient altijd te controleren of de bestaande voedingsspanning overeenkomt met het typeplaatje van het gereedschap. Voor de start van de werkzaamheden dient men te controleren of de toegepaste opzetstukken niet beschadigd zijn. In geval van schade dient men de opzetstukken te vervangen. Toegepaste dopsleutels en andere hulpmiddelen dienen te worden aangepast aan de werkzaamheden met pneumatisch gereed- schap. Aanvullende onderdelen/ gereedschappen dienen in goede staat te zijn, schoon en onbeschadigd. Het is verboden de aansluiting van de sleutel of de aandrijfrol aan te passen. Tijdens de werkzaamheden dient men gebruik te maken van een beschermende bril. Tevens wordt het aangeraden gebruik te maken van beschermende kleding en handschoenen. Tijdens de werkzaamheden de slagmoersleutel met beide handen vasthouden.

BEDIENING VAN DE SLAGMOERSLEUTEL

LET OP! De installatie van de apparatuur kan alleen worden uitgevoerd bij afgesloten voeding. Trek de stekker uit het stop- contact! Montage van extra uitrusting De sleutel is uitgerust met een extra handvat die de veiligheid tijdens de werkzaamheden verbetert. Het handvat dient te worden bevestigd door de klemmen van het handvat te bevestigen aan de sleutel. Plaats het handvat in een dergelijke positie zodat dit hoogst mogelijke veiligheid tijdens de werkzaamheden garandeert dus op een dergelijke wijze dat het hoofd- en extra handvat een hoek van 180 graden vormen. Dit vermijdt de kans op een terugslag van de sleutel. Vervolgens het handvat goed en stevig aan de behuizing van de sleutel vastdraaien en dit handvat stabiliseren door twee schroe- ven aan de klemmen van de sleutel vast te draaien (V). In geval van het vast- en losdraaien van schroeven is het mogelijk dat de sleutel in tegenovergestelde richting van het inzetgereed- schap wordt gedraaid (bv. moersleutel). Het extra handvat gaat dit tegen en zorgt voor meer veiligheid tijdens de werkzaamheden. Let op! Het is verboden werkzaamheden te verrichten zonder gebruik van het extra handvat. Werkzaamheden met de slagmoersleutel Voordat men begint met het vastdraaien van schroeven of moeren door middel van de slagmoersleutel dient men handmatig de schroef of moer vast te draaien (tenminste twee omwentelingen) Controleer of de sleutel de juiste omvang heeft met betrekking tot het vastgedraaide of losgedraaide onderdeel. Verkeerd gekozen afmetingen kunnen leiden tot beschadigingen van de sleutel evenals van de moeren of schroeven. Vastdraaien en losdraaien Plaats op de aandrijfrol de juiste slagmoersleutel. (II) Sluit het gereedschap aan op de voeding. Pak het gereedschap met beide handen vast. (III) Plaats de sleutel op de schroef of moer. Druk op de schakelaar en houd het gereedschap in een positie die overeenkomt met de gewenste draairichting. (IV) In geval van vastdraaien de schakelaar indrukken vasthouden in de positie F en in geval van losdraaien in de positie R. In geval van vastdraaien nadat de maximumkoppel is bereikt zal de koppeling met betrekking tot overbelasting worden ingescha- keld en zal de aandrijving van de aandrijfrol worden uitgeschakeld. Op dat moment dient men de schakelaar los te laten en te wachten tot de motor volledig is gestopt met roteren. In geval van losdraaien dient men te controleren of het moment waarop de moer is vastgedraaid niet het maximale draaimoment overschrijdt. In een dergelijk geval zal de koppeling met betrekking tot overbelasting tevens worden ingeschakeld en zal het losdraaien van de moeren niet mogelijk zijn. Nadat de desbetreff ende onderdelen zijn losgedraaid dient men de schakelaar los te laten en te wachten tot de motor volledig is gestopt met roteren. Aan het einde van de werkzaamheden het gereedschap loskoppelen van de voeding en verder gaan met het onderhouden van het apparaat.61 OORSPRONKELIJKE INSTRUCTIES

Extra informatie Tijdens het werk oefen geen teveel druk op het verwerkte materiaal uit en doe het niet De aangegeven totale waarde van de trillingen werd gemeten met een standaard methode en kan gebruikt worden om verschil- lende gereedschappen te vergelijken. De verklaarde totale waarde van de trillingen kan bij de voorlopige evaluatie van de expositie worden gebruikt. Aandacht! Emissie van trillingen tijdens het werken met het gereedschap kan afwijken van de aangegeven waarde, afhankelijk van hoe het gereedschap wordt gebruikt. Aandacht! Het is verplicht de veiligheidsmaatregelen vast te stellen om de exploitant te beschermen, die zijn gebaseerd op de evaluatie van de expositie onder werkelijke arbeidsomstandigheden (inclusief alle fasen van de werkcyclus, bijv. Wanneer het gereedschap uit of in gebruik is, evenals wanneer het gereedschap staat aan).

ONDERHOUD EN CONTROLE

LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekker van het ap- paraat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de technische staat van het elektrische apparaat te controleren door middel van een visuele inspectie en een beoordeling van de behuizing, het handvat, stroomkabel, doorgankelijkheid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongel- dig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met een druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reini- gingsvloeistoff en. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek.62 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
