WXMP MS - μηχανή συγκόλλησης Weller - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μηχανή συγκόλλησης (κολλητήρι)
Μάρκα	Weller
Μοντέλο	WXMP MS
Τροφοδοσία	12 V / AC
Απορροφώμενη ισχύς	40 W (55 W)
Εύρος θερμοκρασίας	100 °C - 450 °C (200 °F - 850 °F)
Χρόνος ανόδου θερμοκρασίας	5 s (από 50 °C έως 350 °C)
Σειρά τύπου άκρου	RT, RTM, RT MS
Συμβατή μονάδα τροφοδοσίας	WX / WXD / WXA / WXR
Σύμφωνη χρήση	Συγκόλληση και αποκόλληση υπό τις αναφερόμενες συνθήκες
Κύριες λειτουργίες	Αυτόματη απενεργοποίηση (αναμονή) μέσω αισθητήρα χρήσης, αντιστατική
Εξουσιοδοτημένες ομάδες χρηστών	Εκπαιδευμένοι ειδικοί, ηλεκτρολόγοι, μαθητευόμενοι υπό επίβλεψη
Οδηγίες ασφαλείας	Προστασία από ηλεκτροπληξία, εγκαύματα, πυρκαγιά· χρησιμοποιείτε γνήσια άκρα
Συντήρηση	Ελέγξτε καλώδια και σωλήνες, αντικαταστήστε φίλτρα, χρησιμοποιήστε γνήσια ανταλλακτικά
Αντικατάσταση άκρου	Μόνο σε κρύα κατάσταση, μετά από τουλάχιστον 3 λεπτά ψύξης
Βάση ασφαλείας	Υποχρεωτική πλάκα ανάπαυσης ασφαλείας όταν δεν χρησιμοποιείται
Εγγύηση	12 μήνες μετά την παράδοση για ελαττώματα κατασκευής
Επισκευασιμότητα	Επισκευές μόνο από εκπαιδευμένο προσωπικό της Weller, γνήσια ανταλλακτικά
Απόρριψη αποβλήτων	Μην πετάτε στα οικιακά απορρίμματα, ανακύκλωση σύμφωνα με WEEE
Θερμοκρασία περιβάλλοντος χρήσης	Κλειστοί χώροι, προστατευμένοι από υγρασία και ήλιο

Συχνές ερωτήσεις - WXMP MS Weller

Πώς να αλλάξετε το άκρο του κολλητηριού Weller WXMP MS;

Αλλάξτε το άκρο μόνο όταν είναι κρύο. Μετά την απενεργοποίηση, αφήστε το εργαλείο να κρυώσει για τουλάχιστον 3 λεπτά στη βάση ασφαλείας έως ότου σβήσει η ενδεικτική λυχνία LED. Χρησιμοποιήστε μόνο γνήσια άκρα WELLER της σειράς RT, RTM ή RT MS.

Ποιο είναι το εύρος θερμοκρασίας του WXMP MS;

Το εύρος θερμοκρασίας είναι από 100 °C έως 450 °C (200 °F έως 850 °F).

Μπορώ να χρησιμοποιήσω το WXMP MS με άλλη μονάδα τροφοδοσίας εκτός από Weller;

Όχι, χρησιμοποιήστε το κολλητήρι μόνο με συμβατές μονάδες τροφοδοσίας Weller: WX, WXD, WXA ή WXR.

Πώς να καθαρίσετε και να συντηρήσετε το κολλητήρι;

Αποσυνδέετε πάντα τη συσκευή πριν από τη συντήρηση. Ελέγχετε τακτικά τα καλώδια και τους σωλήνες. Αντικαταστήστε τα φίλτρα εάν χρειάζεται. Χρησιμοποιήστε μόνο γνήσια ανταλλακτικά.

Ποιες είναι οι βασικές οδηγίες ασφαλείας;

Αποφύγετε την επαφή με γειωμένα μέρη, μην εργάζεστε σε υγρό περιβάλλον, μην αγγίζετε το ζεστό άκρο, κρατήστε μακριά εύφλεκτα αντικείμενα και τοποθετείτε πάντα το εργαλείο στη βάση ασφαλείας όταν δεν χρησιμοποιείται.

Το κολλητήρι διαθέτει λειτουργία αυτόματης απενεργοποίησης;

Ναι, το εργαλείο είναι εξοπλισμένο με εσωτερικό αισθητήρα χρήσης που επιτρέπει τη ρύθμιση λειτουργίας αναμονής. Οι ρυθμίσεις βρίσκονται στο εγχειρίδιο της βάσης.

Πού μπορώ να κατεβάσω το εγχειρίδιο χρήσης του WXMP MS;

Το εγχειρίδιο είναι διαθέσιμο δωρεάν σε μορφή PDF στον ιστότοπο notice-facile.com. Μπορείτε επίσης να το κατεβάσετε από τον ιστότοπο της Weller.

Τι σημαίνει 'ESD' στο εγχειρίδιο;

ESD σημαίνει 'ηλεκτροστατική εκκένωση'. Ο σχεδιασμός και ο σταθμός εργασίας σύμφωνα με ESD προστατεύουν ευαίσθητα εξαρτήματα από ηλεκτροστατικές εκκενώσεις.

Πώς να απορρίψετε το κολλητήρι στο τέλος της ζωής του;

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα. Σύμφωνα με την οδηγία WEEE 2012/19/EU, πρέπει να συλλέγεται ξεχωριστά και να ανακυκλώνεται με φιλικό προς το περιβάλλον τρόπο.

Ποια είναι η διάρκεια της εγγύησης;

Η εγγύηση για ελαττώματα κατασκευής είναι 12 μήνες μετά την παράδοση. Ισχύει μόνο σε περίπτωση σύμφωνης χρήσης και με γνήσια ανταλλακτικά.

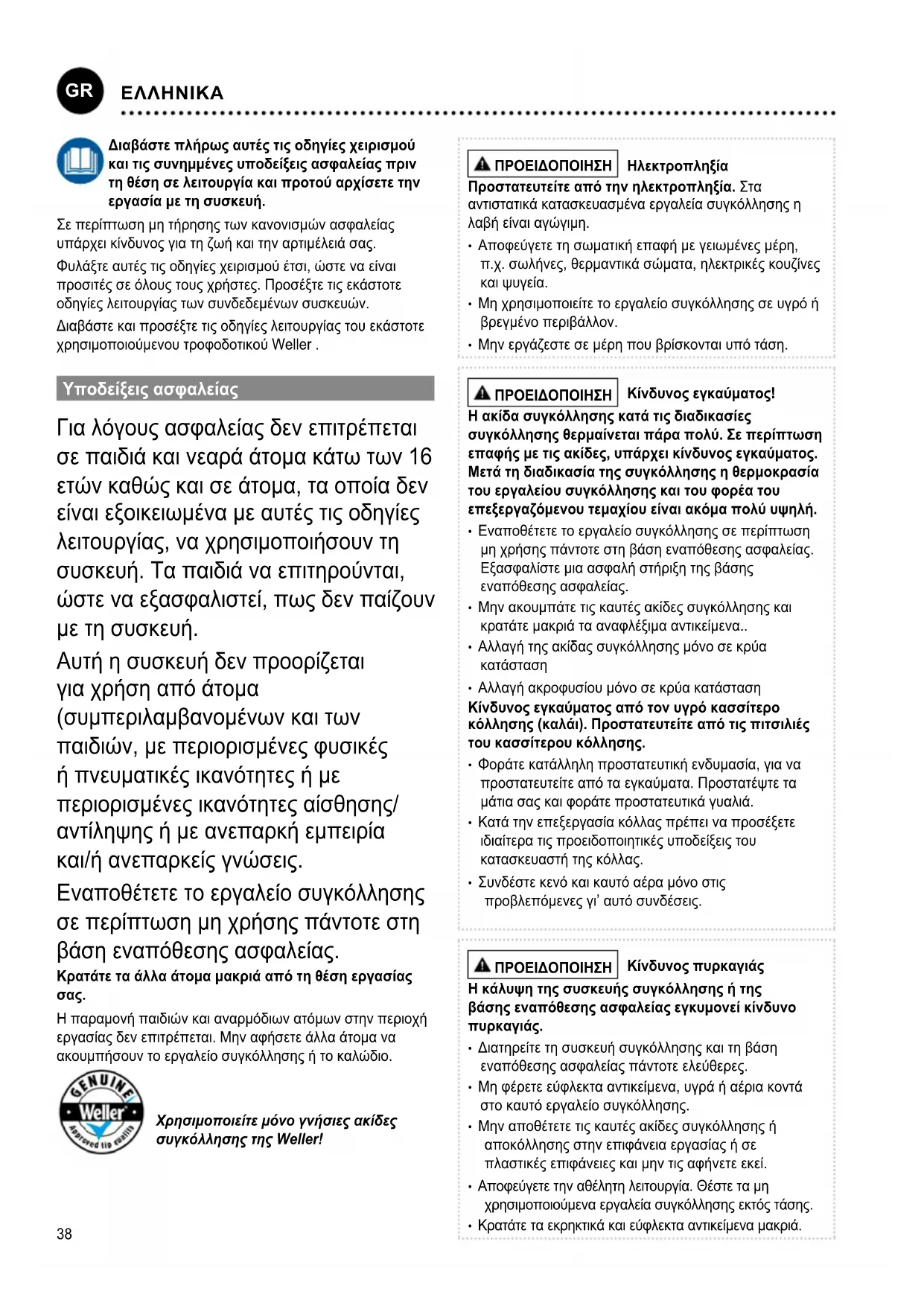

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WXMP MS Weller

GR Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις συνημμένες υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη συσκευή.

Σε περίπτωση μη τήρησης των κανονισμών ασφαλείας υπάρχει κίνδυνος για τη ζωή και την αρτιμέλειά σας. Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες. Προσέξτε τις εκάστοτε οδηγίες λειτουργίας των συνδεδεμένων συσκευών. Διαβάστε και προσέξτε τις οδηγίες λειτουργίας του εκάστοτε χρησιμοποιούμενου τροφοδοτικού Weller.

Υποδείξεις ασφαλείας

Για λόγους ασφαλείας δεν επιτρέπεται σε παιδιά και νεαρά άτομα κάτω των 16 ετών καθώς και σε άτομα, τα οποία δεν είναι εξοικειωμένα με αυτές τις οδηγίες λειτουργίας, να χρησιμοποιήσουν τη συσκευή. Τα παιδιά να επιτηρούνται, ώστε να εξασφαλιστεί, πως δεν παίζουν με τη συσκευή.

Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων και των παιδιών, με περιορισμένες φυσικές ή πνευματικές ικανότητες ή με περιορισμένες ικανότητες αίσθησης/ αντίληψης ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις.

Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας.

Κρατάτε τα άλλα άτομα μακριά από τη θέση εργασίας σας.

Η παραμονή παιδιών και αναρμόδιων ατόμων στην περιοχή εργασίας δεν επιτρέπεται. Μην αφήσετε άλλα άτομα να ακουμπήσουν το εργαλείο συγκόλλησης ή το καλώδιο.

Χρησιμοποιείτε μόνο γνήσιες ακίδες συγκόλλησης της Weller!

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ηλεκτροπληξία

Προστατευτείτε από την ηλεκτροπληξία. Στα αντιστατικά κατασκευασμένα εργαλεία συγκόλλησης η λαβή είναι αγώγιμη.

• Αποφεύγετε τη σωματική επαφή με γειωμένες μέρη, π.χ. σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία.
• Μη χρησιμοποιείτε το εργαλείο συγκόλλησης σε υγρό ή βρεγμένο περιβάλλον.
• Μην εργάζεστε σε μέρη που βρίσκονται υπό τάση.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαύματος!

Η ακίδα συγκόλλησης κατά τις διαδικασίες συγκόλλησης θερμαίνεται πάρα πολύ. Σε περίπτωση επαφής με τις ακίδες, υπάρχει κίνδυνος εγκαύματος. Μετά τη διαδικασία της συγκόλλησης η θερμοκρασία του εργαλείου συγκόλλησης και του φορέα του επεξεργαζόμενου τεμαχίου είναι ακόμα πολύ υψηλή.

• Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας. Εξασφαλίστε μια ασφαλή στήριξη της βάσης εναπόθεσης ασφαλείας.
• Μην ακουμπάτε τις καυτές ακίδες συγκόλλησης και κρατάτε μακριά τα αναφλέξιμα αντικείμενα..
• Αλλαγή της ακίδας συγκόλλησης μόνο σε κρύα κατάσταση
• Αλλαγή ακροφυσίου μόνο σε κρύα κατάσταση Κίνδυνος εγκαύματος από τον υγρό κασσίτερο κόλλησης (καλάι). Προστατευτείτε από τις πιτσιλιές του κασσίτερου κόλλησης.
• Φοράτε κατάλληλη προστατευτική ενδυμασία, για να προστατευτείτε από τα εγκαύματα. Προστατέψτε τα μάτια σας και φοράτε προστατευτικά γυαλιά.
• Κατά την επεξεργασία κόλλας πρέπει να προσέξετε ιδιαίτερα τις προειδοποιητικές υποδείξεις του κατασκευαστή της κόλλας.
• Συνδέστε κενό και καυτό αέρα μόνο στις προβλεπόμενες γι' αυτό συνδέσεις.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς

Η κάλυψη της συσκευής συγκόλλησης ή της βάσης εναπόθεσης ασφαλείας εγκυμονεί κίνδυνο πυρκαγιάς.

• Διατηρείτε τη συσκευή συγκόλλησης και τη βάση εναπόθεσης ασφαλείας πάντοτε ελεύθερες.
- Μη φέρετε εύφλεκτα αντικείμενα, υγρά ή αέρια κοντά στο καυτό εργαλείο συγκόλλησης.
- Μην αποθέτετε τις καυτές ακίδες συγκόλλησης ή αποκόλλησης στην επιφάνεια εργασίας ή σε πλαστικές επιφάνειες και μην τις αφήνετε εκεί.
- Αποφεύγετε την αθέλητη λειτουργία. Θέστε τα μη χρησιμοποιούμενα εργαλεία συγκόλλησης εκτός τάσης.
- Κρατάτε τα εκρηκτικά και εύφλεκτα αντικείμενα μακριά.

Φυλάξτε το εργαλείο συγκόλλησης με ασφάλεια. Οι μη χρησιμοποιούμενες συσκευές και τα μη χρησιμοποιούμενα εργαλεία πρέπει να αποθηκεύονται σε ένα στεγνό, ψηλά ευρισκόμενο ή κλειδωνόμενο χώρο, μακριά από τα παιδιά. Θέστε τα μη χρησιμοποιούμενα εργαλεία συγκόλλησης εκτός τάσης και εκτός πίεσης.

Μη χρησιμοποιείτε το καλώδιο για σκοπούς, για τους οποίους δεν προορίζεται. Μη μεταφέρετε τη συσκευή ποτέ από το καλώδιο. Μη χρησιμοποιείτε το καλώδιο, για να τραβήξετε το φις από την πρίζα του ρεύματος. Προστατεύετε το καλώδιο από ζέστη, λάδι και κοφτερές ακμές

Να είστε προσεκτικοί. Προσέχετε, τι κάνετε. Δείξτε ιδιαίτερη σύνεση στην εργασία. Μη χρησιμοποιείτε το εργαλείο συγκόλλησης, όταν δεν είστε συγκεντρωμένοι.

Αποφύγετε την ασυνήθιστη στάση του σώματος.

Διαμορφώστε τη θέση εργασίας σας εργονομικά σωστά. Αποφύγετε την κακή στάση του σώματος κατά την εργασία, η κακή στάση του σώματος προκαλεί σωματικές βλάβες

Το εργαλείο συγκόλλησης επιτρέπεται να τίθεται σε λειτουργία μόνο σε τεχνικά άψογη κατάσταση. Οι

διατάξεις προστασίας δεν επιτρέπεται να τεθούν εκτός λειτουργίας.

Οι βλάβες και τα ελαττώματα πρέπει να αποκαθίστανται αμέσως. Πριν από κάθε χρήση της συσκευής / του εργαλείου πρέπει να ελέγχονται οι διατάξεις προστασίας προσεκτικά για την άψογη και σύμφωνα με το σκοπό προορισμού λειτουργία τους. Ελέγξτε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δε μαγκώνουν ή εάν κάποια μέρη είναι χαλασμένα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να πληρούν όλες τις προϋποθέσεις, για την εξασφάλιση μιας άψογης λειτουργίας της συσκευής.

Χρησιμοποιείτε το σωστό εργαλείο. Χρησιμοποιείτε μόνο εξαρτήματα ή πρόσθετες συσκευές, που αναφέρονται στον κατάλογο των εξαρτημάτων ή έχουν εγκριθεί από τον κατασκευαστή. Χρησιμοποιείτε εξαρτήματα ή πρόσθετες συσκευές WELLER μόνο στις γνήσιες συσκευές WELLER. Η χρήση άλλων εργαλείων και εξαρτημάτων μπορεί να σημαίνει για σας έναν κίνδυνο τραυματισμού.

Ασφαλίστε το εργαλείο. Χρησιμοποιείτε διατάξεις σύσφιγξης για τη συγκράτηση του επεξεργαζόμενου τεμαχίου.

Χρησιμοποιείτε έναν απορροφητήρα του καπνού συγκόλλησης. Όταν υπάρχουν διατάξεις για τη σύνδεση απορροφητήρων του καπνού συγκόλλησης, βεβαιωθείτε, ότι οι απορροφητήρες είναι συνδεδεμένοι και χρησιμοποιούνται σωστά.

Χρήση σύμφωνα με το σκοπό προορισμού

Χρησιμοποιείτε το έμβολο συγκόλλησης αποκλειστικά σύμφωνα με το σκοπό που αναφέρεται στις οδηγίες λειτουργίας για συγκόλληση και αποκόλληση κάτω από τις αναφερόμενες εδώ προϋποθέσεις.

Το έμβολο συγκόλλησης επιτρέπεται να λειτουργήσει μόνο με τα τροφοδοτικά της Weller.

Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο σε θερμοκρασία περιβάλλοντος και σε εσωτερικούς χώρους. Προστατεύετε τη συσκευή από την υγρασία και την άμεση ηλιακή ακτινοβολία.

Ομάδες χρηστών

Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα.

Βήμα εργασίας Ομάδες χρηστών

Προεπιλογή των παραμέτρων συγκόλλησης	Τεχνικό προσωπικό με ειδική εκπαίδευση
Αντικατάσταση των ηλεκτρικών ανταλλακτικών	Ειδικευμένος ηλεκτρολόγος
Προεπιλογή των χρονικών διαστημάτων συντήρησης	Ειδικός ασφαλείας
ΧειρισμόςΑλλαγή φίλτρου	Προσωπικό χωρίς ιδιαίτερες γνώσεις
ΧειρισμόςΑλλαγή φίλτρουΑντικατάσταση των ηλεκτρικών ανταλλακτικών	Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαιδευμένου τεχνικού

Φροντίδα και συντήρηση της συσκευής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από την πραγματοποίηση εργασιών στη συσκευή βγάλτε το ρευματολήπτη από την πρίζα. Αφήστε τη συσκευή να κρυώσει.

Ελέγχετε τακτικά όλα τα συνδεδερένα καλώδια και εύκαμπτους σωλήνες. Αποφύγετε αμέσως οποιαδήποτε περαιτέρω χρήση με ελαττωματικά ηλεκτρικά εργαλεία.

Τα φραγμένα στόμια αναρρόφησης δεν επιτρέπεται να χρησιμοποιηθούν.

Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαύματος!

- Οι ακίδες συγκόλλησης επιτρέπεται να αντικαθίστανται μόνο, όταν είναι κρύες.

Το εργαλείο συγκόλλησης πρέπει να παραμείνει στην απενεργοποιημένη κατάσταση το λιγότερο 3 λεπτά στη βάση εναπόθεσης ασφαλείας, έως η ακίδα συγκόλλησης να έχει κρυώσει. Η ένδειξη κατάστασης της φωτοδιόδου (LED) πρέπει να είναι εκτός λειτουργίας.

Συμπεριφορά της θερμοκρασίας

Το εργαλείο συγκόλλησης διαθέτει έναν εσωτερικό αισθητήρα χρήσης. Μέσω αυτού του αισθητήρα μπορεί να ρυθμιστεί μια αυτόματη λειτουργία απενεργοποίησης (ετοιμότητα). Οι ρυθμίσεις βρίσκονται στις εκάστοτε οδηγίες λειτουργίας του σταθμού.

Εγγύηση

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB.

Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση».

Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα άτομα.

Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools.com.

Σύμβολα

Προσοχή!

Προειδοποιηση! Κίνδυνος εγκαύματος!

Διαβάστε τις οδηγίες χειρισμού!

ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας

Σήμα CE

Απόσυρση

Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Τεχνικά στοιχεία

	Micro Pico Ultra
'Εμβολο συγκόλλησης (κολλητήρι) WXMP WXMP MS WXPP WXPP MS WXUP MS
Περιοχή θερμοκρασίας °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Περιοχή θερμοκρασίας °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Κατανάλωση ισχύος 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Τάση δικτύου 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 24 V / AC
Χρόνος θέρμανσης(50 °C σε 350 °C) (120 °F σε 660 °F)	5 s 5 s 3 s 3 s 7 s
Κατασκευαστική σειρά τύπου ακίδας RT	RTM	RT MSRTM MS	RTP	RTP MS RTU MS
Τροφοδοτικό	WX / WXD / WXA / WXR

Λαβίδα αποκόλλησης /Έμβολο αποκόλλησης	WXMTWXMT (MS)
Περιοχή θερμοκρασίας °C	100 - 450
Περιοχή θερμοκρασίας °F	200 - 850
Κατανάλωση ισχύος	80 W (2x40 W)
Τάση δικτύου	12 V / AC
Χρόνος θέρμανσης(50 °C σε 350 °C) (120 °F σε 660 °F)	5 s
Κατασκευαστική σειρά τύπου ακίδας	RTW / RTW (MS)
Τροφοδοτικό	WX / WXD / WXA / WXR

Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών!
