Toote tüüp	Jootmismasin (jootekolb)
Mark	Weller
Mudel	WXMP MS
Toide	12 V / AC
Võimsustarve	40 W (55 W)
Temperatuurivahemik	100 °C - 450 °C (200 °F - 850 °F)
Temperatuuri tõusuaeg	5 s (50 °C kuni 350 °C)
Otsiku tüüpseeria	RT, RTM, RT MS
Ühilduv toiteplokk	WX / WXD / WXA / WXR
Kasutusotstarve	Jootmine ja eemaldusjootmine näidatud tingimustel
Peamised funktsioonid	Automaatne väljalülitus (ooterežiim) kasutusanduri abil, antistaatiline
Lubatud kasutajate rühmad	Koolitatud spetsialistid, elektrikud, järelevalve all olevad õpipoisid
Ohutusjuhised	Kaitse elektrilöögi, põletuste, tulekahju eest; kasutage originaalotsikuid
Hooldus	Kontrollige kaableid ja voolikuid, vahetage filtreid, kasutage originaalvaruosi
Otsiku vahetamine	Ainult külmana, pärast vähemalt 3-minutilist jahutamist
Ohutushoidik	Ohutushoidiku kasutamine kohustuslik mittetöötamise ajal
Garantii	12 kuud pärast tarnet tootmisvigade korral
Parandatavus	Remondi teostavad ainult Welleri poolt koolitatud isikud, originaalvaruosad
Jäätmekäitlus	Mitte visata olmejäätmetesse, ringlussevõtt vastavalt jäätmete suhtes kehtivale seadusandlusele
Töökeskkonna temperatuur	Suletud ruumid, kaitse niiskuse ja päikese eest

Korduma kippuvad küsimused - WXMP MS Weller

Kuidas vahetada Weller WXMP MS jootekolvi otsikut?

Vahetage otsikut ainult siis, kui see on külm. Pärast väljalülitamist laske tööriistal ohutushoidikus jahtuda vähemalt 3 minutit, kuni LED-tuli kustub. Kasutage ainult originaalseid WELLERi otsikuid seeriast RT, RTM või RT MS.

Mis on WXMP MS temperatuurivahemik?

Temperatuurivahemik on 100 °C kuni 450 °C (200 °F kuni 850 °F).

Kas ma saan kasutada WXMP MS muud tüüpi toiteplokiga kui Weller?

Ei, kasutage jootekolbi ainult ühilduvate Welleri toiteplokkidega: WX, WXD, WXA või WXR.

Kuidas puhastada ja hooldada jootekolbi?

Enne hooldust ühendage seade alati vooluvõrgust lahti. Kontrollige regulaarselt kaableid ja voolikuid. Vajadusel vahetage filtrid. Kasutage ainult originaalvaruosi.

Millised on peamised ohutusjuhised?

Vältige kokkupuudet maandatud osadega, ärge töötage niiskes keskkonnas, ärge puudutage kuuma otsikut, hoidke eemal süttivad esemed ja asetage tööriist alati ohutushoidikusse, kui seda ei kasutata.

Kas jootekolbil on automaatne väljalülitusfunktsioon?

Jah, tööriist on varustatud sisemise kasutusanduriga, mis võimaldab seadistada ooterežiimi. Sätted leiate jaama kasutusjuhendist.

Kust saab alla laadida WXMP MS kasutusjuhendi?

Juhend on tasuta saadaval PDF-vormingus saidil notice-facile.com. Selle saab alla laadida ka Welleri veebisaidilt.

Mida tähendab 'ESD' kasutusjuhendis?

ESD tähendab 'elektrostaatiline lahendus'. ESD-sõbralik disain ja töökoht kaitsevad tundlikke komponente elektrostaatiliste lahenduste eest.

Kuidas jootekolbi kasutusaja lõppedes kõrvaldada?

Ärge visake seadet olmejäätmetesse. Vastavalt direktiivile DEEE 2012/19/EL tuleb see koguda eraldi ja ringlusse võtta keskkonnasõbralikult.

Kui pikk on garantii?

Tootmisvigade garantii kehtib 12 kuud pärast tarnet. See kehtib ainult siis, kui seadet on kasutatud vastavalt ettenähtule ja originaalvaruosadega.

KASUTUSJUHEND WXMP MS Weller

EE Algupärase kasutusjuhendi tõlge

LV Instrukciju tulkojumam no oriğinālvalodas

Jooteseadme või turvahoidiku kinnikatmisel tekib tulekahjuoht. Ärge katke jooteseadet ja turvahoidikut kunagi kinni.

Ärge kasutage kaablit selleks mitte ettenähtud eesmärkidel. Orodja nikoli ne prenašajte tako, da ga držite za kabel. Ärge kasutage kaablit pistiku pistikupesast väljatõmbamiseks. Kaitske kaablit kuumuse, öli ja teravate servade eest.

Olge tähelepanelikud. Bodite osredotočeni na to, kar delate. Pri delu bodite zbrani. Ärge kasutage jooteinstrumenti, kui te ei ole keskendunud.

Vältige ebanormaalset kehahoiakut. Kujundage oma töökoht ergonoomiliselt õigesti ja vältige töötamisel ebaõiget kehahoiakut. Pazite na pravilno držo pri delu, saj nepravilna drža škoduje zdravju.

Uporaba spajkalnika je dovoljena samo v tehnično brezhibnem stanju. Onemogočanje zaščitnih delov ni dovoljeno.

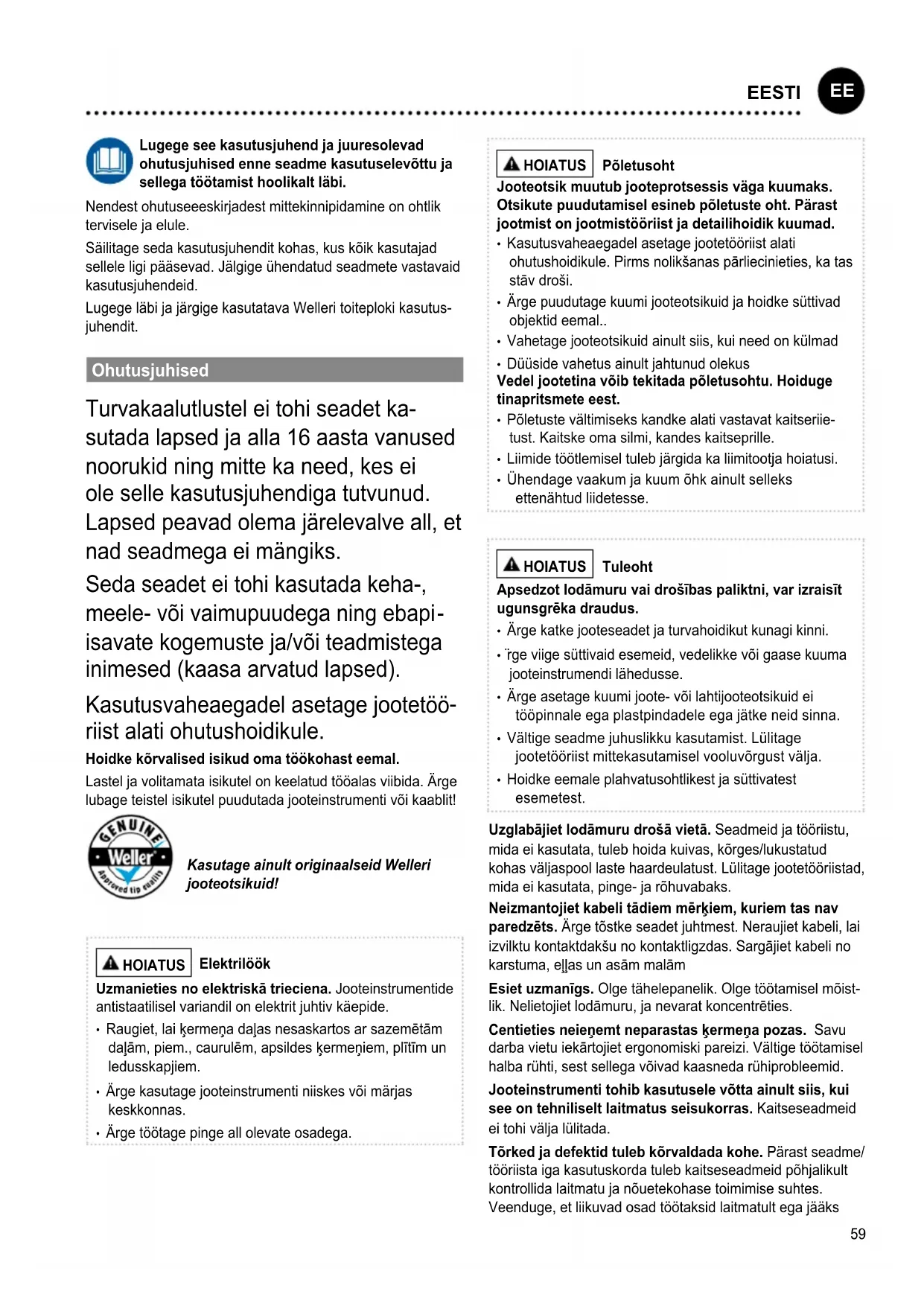

Lugege see kasutusjuhend ja juuresolevad ohutusjuhised enne seadme kasutuselevõttu ja sellega töötamist hoolikalt läbi.

Nendest ohutuseeeskirjadest mittekinnipidamine on ohtlik tervisele ja elule.

Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad. Jälgige ühendatud seadmete vastavaid kasutusjuhendeid.

Lugege läbi ja järgige kasutatava Welleri toiteploki kasutusjuhendit.

Ohutusjuhised

Turvakaalutlustel ei tohi seadet ka- sutada lapsed ja alla 16 aasta vanused noorukid ning mitte ka need, kes ei ole selle kasutusjuhendiga tutvunud. Lapsed peavad olema järelevalve all, et nad seadmega ei mängiks.

Seda seadet ei tohi kasutada keha-, meele- või vaimupuudega ning ebapi-isavate kogemuste ja/või teadmistega inimesed (kaasa arvatud lapsed).

Kasutusvaheaegadel asetage jootetöö-riist alati ohutushoidikule.

Hoidke körvalised isikud oma töökohast eemal.

Lastel ja volitamata isikutel on keelatud tööalas viibida. Ärge lubage teistel isikutel puudutada jooteinstrumenti või kaablit!

Kasutage ainult originaalseid Welleri jooteotsikuid!

HOIATUS

Elektrilöök

Uzmanieties no elektriskā trieciena. Jooteinstrumentide antistaatilisel variandil on elektrit juhtiv käepide.

• Raugiet, lai kermena dajas nesaskartos ar sazemētām dajām, piem., caurulēm, apsildes kermeniem, plītīm un ledusskapjiem.
• Ärge kasutage jooteinstrumenti niiskes või märjas keskkonnas.
• Ärge töötage pinge all olevate osadega.

HOIATUS

Põletusoht

Jooteotsik muutub jooteprotssis väga kuumaks. Otsikute puudutamisel esineb põletuste oht. Pärast jootmist on jootmistööriist ja detailihoidik kuumad.

• Kasutusvaheaegadel asetage jootetööriist alati ohutushoidikule. Pirms nolikšanas pärliecinieties, ka tas stāv droši.
• Ärge puudutage kuumi jooteotsikuid ja hoidke süttivad objektid eemal..
  • Vahetage jooteotsikuid ainult siis, kui need on külmad
• Düüside vahetus ainult jahtunud olekus Vedel jootetina võib tekitada põletusohtu. Hoiduge tinapritsmete eest.
• Põletuste vältimiseks kandke alati vastavat kaitseriietust. Kaitske oma silmi, kandes kaitseprille.
• Liimide töötlemisel tuleb järgida ka liimitootja hoiatusi.
• Ühendage vaakum ja kuum öhk ainult selleks ettenähtud liidetesse.

HOIATUS

Tuleoht

• Ärge katke jooteseadet ja turvahoidikut kunagi kinni.
• 'rge viige süttivaid esemeid, vedelikke või gaase kuuma jooteinstrumendi lähedusse.
• Ärge asetage kuumi joote- või lahtijooteotsikuid ei tööpinnale ega plastpindadele ega jätke neid sinna.
• Vältige seadme juhuslikku kasutamist. Lülitage jootetööriist mittekasutamisel vooluvõrgust välja.
• Hoidke eemale plahvatusohtlikest ja süttivatest esemetest.

Uzglabājiet lodāmuru drošā vietā. Seadmeid ja tööriistu, mida ei kasutata, tuleb hoida kuivas, kõrges/lukustatud kohas väljaspool laste haardeulatust. Lülitage jootetööriistad, mida ei kasutata, pinge- ja rõhuvabaks.

Esiet uzmanīgs. Olge tähelepanelik. Olge töötamisel mõistlik. Nelietojiet lodāmuru, ja nevarat koncentrēties.

Centieties neienemt neparastas kermena pozas. Savu darba vietu iekärtojiet ergonomiski pareizi. Vältige töötamisel halba rühti, sest sellega võivad kaasneda rühiprobleemid.

Jooteinstrumenti tohib kasutusele võtta ainult siis, kui see on tehniliselt laitmatus seisukorras. Kaitseseadmeid ei tohi välja lülitada.

Törked ja defektid tuleb körvaldada kohe. Pärast seadme/tööriista iga kasutuskorda tuleb kaitseseadmeid põhjalikult kontrollida laitmatu ja nõuetekohase toimimise suhtes. Veenduge, et liikuvad osad töötaksid laitmatult ega jääks

kinni ning et osad ei oleks kahjustatud. Seadme laitmatu töö tagamiseks peavad köik osad olema öigesti paigaldatud ja köik tingimused täidetud.

Kasutage öiget tööriista. Kasutage üksnes neid tarvikuid ja lisaseadmeid, mis on tarvikuloendis või millel on tootja kasutusluba. Kasutage WELLERi tarvikuid ja lisaseadmeid üksnes originaalsete WELLERi seadmetega. Teiste tootjate tööriistade ja tarvikute kasutamisega võib kaasneda vigastusoht.

Fikseerige tööriist. Kasutage detaili kinnihoidmiseks kinnitusseadmeid.

Kasutage jooteaurude äratömbeseadet. Kui saab ühendada jooteaurude äratömbeseadmeid, veenduge, et need ühendataks ja et neid öigesti kasutataks.

Kasutusotstarbele vastav käitamine

Kasutage jootekolbi ainult kasutusjuhendis nimetatud otstarbel, see tähendab, jootmiseks ja lahtijootmiseks siin nimetatud tingimustel.

Jootekolbi tohib kasutada vaid Weller toiteplokkidega. Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides. Kaitske seadet niiskuse ja otsese päikeseki-irguse eest.

Kasutajarühmad

Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.

Töösamm Kasutajarühmad

Jooteparameetrite spetsifikatsioon	Tehnilise väljaõppega spetsialistid
Elektriliste varuosade paigaldamine	Elektrikud
Hooldusvälpade spetsifikatsioon	Ohutustehnikud
Käsitsemine Filtri vahetamine	Tavainimesed
Käsitsemine Filtri vahetamine Elektriliste varuosade paigaldamine	Tehnilise koolitusega töötajad koolitatud spetsialisti juhen-damisel ja järelevalvel

Hooldamine ja teenindamine

HOIATUS

Enne kõiki töid seadme kallal tömmake pistik pistikupesast välja. Laske seadmel jahtuda.

Kontrollige ühendatud juhtmeid ja voolikuid regulaarselt. Kahjustatud elektritööriistad tuleb kohe kasutusest körvaldada.

Ummistunud düüse ei tohi kasutada.

Remonditöid peavad tegema Welleri poolt koolitatud inimesed.

Kasutage ainult WELLERi originaalvaruosi.

HOIATUS

Põletusoht

- Jooteotsikuid tohib vahetada ainult külmalt.

Jootetööriist peab enne jooteotsiku jahtumist olema vähemalt 3 minutit väljalülitatult ohutushoidikul. LEDi olekunäit peab olema väljas.

Temperatuurile reageerimine

Jooteinstrument on varustatud sisemise tööanduriga. Selle kaudu saab reguleerida automaatse väljalülituse funktsiooni (Standby). Reguleerimisjuhiseid vaadake vastavast jaama kasutusjuhendist.

Garantii

Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.

Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.

Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.

Lisainfot leiate veebilehel

www.weller-tools.com.

Sümbol

Tähelepanu!

Hoiatus! Põletusoht

Lugege kasutusjuhendit!

ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht

CE-märgis

Jäätmekäitlus

Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tehnilised Andmed

	Micro Pico Ultra
Jootekolvid WXMP WXMP MS WXPP	WXPP MS WXUP	MS
Temperatuurivahemik °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Temperatuurivahemik °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Võimsustarve Võimsustarve 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Võrgupinge 12 V / AC 12 V / AC 12 V / AC 12 V / AC 24 V / AC
Soojendusaeg(50 °C-It 350 °C-le) (120 °F-It 660 °F-le)	5 s 5 s 3 s 3 s 7 s
Seeria otsiku tüüp	RTRTM	RT MSRTM MS	RTP	RTP MS	RTU MS
Toiteplokk	WX / WXD / WXA / WXR

Jootepintsetid /Jootekolvid	WXMTWXMT (MS)
Temperatuurivahemik °C	100 - 450
Temperatuurivahemik °F	200 - 850
Võimsustarve Võimsustarve	80 W (2x40 W)
Võrgupinge	12 V / AC
Soojendusaeg(50 °C-It 350 °C-le) (120 °F-It 660 °F-le)	5 s
Seeria otsiku tüüp	RTW / RTW (MS)
Toiteplokk	WX / WXD / WXA / WXR

Tootjapoolsed tehnilised muudatused on võimalikud!
