KÄYTTÖOHJE WXMP MS Weller

FI Suomi Turvallisuusohjeet | Tarkoituksenmukainen Käyttö | Käyttäjäryhmät | aseman hoito ja huolto | Takuu | Tekniset Arvot | Symbolit | Alkuperäinen vaatimustenmukaisuusvakuutus

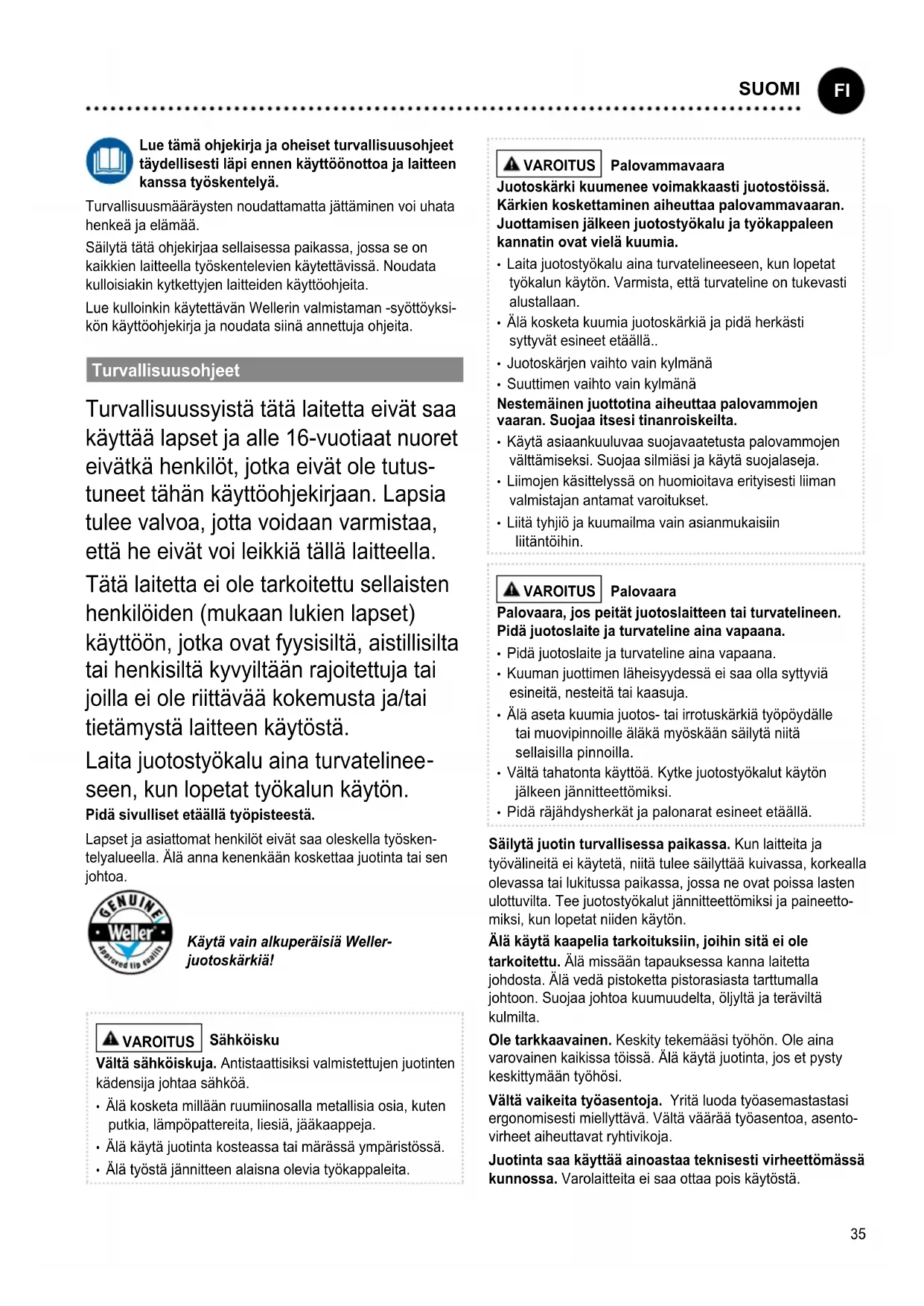

DANSK35 Lue tm ohjekirja ja oheiset turvallisuusohjeet tydellisesti lpi ennen kyttöönottoa ja laitteen kanssa työskentelyä. Turvallisuusmääräysten noudattamatta jättäminen voi uhata henkeä ja elämää. Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä. Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita. Lue kulloinkin käytettävän Wellerin valmistaman -syöttöyksi- kön käyttöohjekirja ja noudata siinä annettuja ohjeita. Turvallisuusohjeet Turvallisuussyistä tätä laitetta eivät saa käyttää lapset ja alle 16-vuotiaat nuoret eivätkä henkilöt, jotka eivät ole tutus- tuneet tähän käyttöohjekirjaan. Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät voi leikkiä tällä laitteella. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, jotka ovat fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitettuja tai joilla ei ole riittävää kokemusta ja/tai tietämystä laitteen käytöstä. Laita juotostyökalu aina turvatelinee

seen, kun lopetat työkalun käytön. Pidä sivulliset etäällä työpisteestä. Lapset ja asiattomat henkilöt eivät saa oleskella työsken- telyalueella. lä anna kenenkään koskettaa juotinta tai sen johtoa. Käytä vain alkuperäisiä Weller- juotoskärkiä! VAROITUS Sähköisku Vlt shköiskuja. Antistaattisiksi valmistettujen juotinten kädensija johtaa sähköä.

• Älä kosketa millään ruumiinosalla metallisia osia, kuten putkia, lämpöpattereita, liesiä, jääkaappeja.

• lä käytä juotinta kosteassa tai märässä ympäristössä.

• lä työstä jännitteen alaisna olevia työkappaleita. VAROITUS Palovammavaara Juotoskrki kuumenee voimakkaasti juotostöiss. Kärkien koskettaminen aiheuttaa palovammavaaran. Juottamisen jlkeen juotostyökalu ja työkappaleen kannatin ovat vielä kuumia.

• Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön. Varmista, että turvateline on tukevasti alustallaan.

• Älä kosketa kuumia juotoskärkiä ja pidä herkästi syttyvät esineet etäällä..

• Juotoskärjen vaihto vain kylmänä

• Suuttimen vaihto vain kylmänä Nesteminen juottotina aiheuttaa palovammojen vaaran. Suojaa itsesi tinanroiskeilta.

• Käytä asiaankuuluvaa suojavaatetusta palovammojen välttämiseksi. Suojaa silmiäsi ja käytä suojalaseja.

• Liimojen käsittelyssä on huomioitava erityisesti liiman valmistajan antamat varoitukset.

• Liitä tyhjiö ja kuumailma vain asianmukaisiin liitäntöihin. VAROITUS Palovaara Palovaara, jos peitt juotoslaitteen tai turvatelineen. Pid juotoslaite ja turvateline aina vapaana.

• Pidä juotoslaite ja turvateline aina vapaana.

• Kuuman juottimen läheisyydessä ei saa olla syttyviä esineitä, nesteitä tai kaasuja.

• lä aseta kuumia juotos- tai irrotuskärkiä työpöydälle tai muovipinnoille äläkä myöskään säilytä niitä sellaisilla pinnoilla.

• Vältä tahatonta käyttöä. Kytke juotostyökalut käytön jälkeen jännitteettömiksi.

• Pidä räjähdysherkät ja palonarat esineet etäällä. Silyt juotin turvallisessa paikassa. Kun laitteita ja työvälineitä ei käytetä, niitä tulee säilyttää kuivassa, korkealla olevassa tai lukitussa paikassa, jossa ne ovat poissa lasten ulottuvilta. Tee juotostyökalut jännitteettömiksi ja paineetto- miksi, kun lopetat niiden käytön. l kyt kaapelia tarkoituksiin, joihin sit ei ole tarkoitettu. Älä missään tapauksessa kanna laitetta johdosta. Älä vedä pistoketta pistorasiasta tarttumalla johtoon. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä kulmilta. Ole tarkkaavainen. Keskity tekemääsi työhön. Ole aina varovainen kaikissa töissä. lä käytä juotinta, jos et pysty keskittymään työhösi. Vlt vaikeita työasentoja. Yritä luoda työasemastastasi ergonomisesti miellyttävä. Vältä väärää työasentoa, asento- virheet aiheuttavat ryhtivikoja. Juotinta saa käyttää ainoastaa teknisesti virheettömässä kunnossa. Varolaitteita ei saa ottaa pois käytöstä.

SUOMI Hiriöt ja viat tytyy korjata vlittömsti. Ennen laitteen/ työkalun jokaista käyttökertaa täytyy tarkistaa huolellisesti, että varolaitteet toimivat moitteettomasti ja määräysten mu- kaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jumitu. Varmista, että kaikki osat ovat ehjiä. Laitteen moitteettoman toiminnan takaamiseksi kaikkien osien täytyy olla oikein asennettuina paikoillaan ja täyttää kaikki asiaan- kuuluvat vaatimukset. Käytä oikeaa työkalua. Käytä vai sellaisia tarvikkeita tai lisälaitteita, jotka on ilmoitettu tarvikelistassa tai joiden käyt- töön valmistaja on antanut luvan. Käytä WELLER-tarvikkeita tai lisälaitteista vain alkuperäisissä WELLER-laitteissa. Muiden valmistamien työkalujen ja tarvikkeiden käyttö voi aiheuttaa loukkaantumisvaaran. Varmista työkalun turvallisuus. Käytä kiinnityslaitteita työkappaleen paikallaan pitämiseen. Kyt juotossavun poistoimuria. Kun käytettävissä on juotossavun imurin liitäntään tarvittavat varusteet, varmista, että ne on kytketty paikoilleen ja että niitä käytetään oikein. Tarkoituksenmukainen Käyttö Käytä juotoskolvia yksinomaan käyttöohjekirjassa neuvotulla tavalla juottamiseen ja juotosten irrottamiseen tässä ilmoite- tuilla edellytyksillä. Juotoskolvia saa käyttää vain Weller -syöttöyksiköiden kanssa. Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätilois- sa. Suojaa kosteudelta ja suoralta auringonpaisteelta. Kyttjryhmt Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt. Työvaihe Kyttjryhmt Juotosparametrien esia- setus Teknisen koulutuksen omaa- va ammattihenkilöstö Sähköisten varaosien vaihto Sähköasentajat Huoltovälien esiasetus Turvallisuusammattilaiset Laitteen käyttö Suodattimen vaihto Työntekijät Laitteen käyttö Suodattimen vaihto Sähköisten varaosien vaihto Teknisen alan oppisopimus- koulutettavat koulutetun ammattilaisen valvonnassa aseman hoito ja huolto VAROITUS Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Anna laitteen jhty. Tarkista kaikki kytketyt johdot ja letkut säännöllisin väliajoin. Poista vialliset sähkötyökalut välittömästi käytöstä. Tukkeutuneita suuttimia ei saa käyttää. Korjaustöit saavat tehd vain Wellerin kouluttamat henkilöt. Käyttäkää ainoastaan alkuperäisiä varaosia. VAROITUS Palovammavaara

• Juotoskärjet saa vaihtaa vain silloin, kun ne ovat kylmiä. Juotostyökalu täytyy pitää poiskytkettynä vähintään 3 minuuttia turvatelineessä, kunnes juotoskärki on jäähtynyt. LED-tilanäytön täytyy olla pois päältä. Lämpötilan käyttäytyminen Juotostyökalussa on sisäinen käyttöanturi. Sen välityksellä voidaan säätää automaattinen poiskytkentätoiminto (Stand- by). Asetukset ovat kulloisenkin aseman käyttöoppaassa. Takuu Ostajan on esitettävä mahdollisia puutteita koskevat vaati- mukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin. Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä. Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä. Lisätietoja saat osoitteesta www.weller-tools.com.37 Symbolit Huomio! Varoitus! Palovammavaara Lue käyttöopas! ESD-turvallinen muotoilu ja ESD-turvallinen työpiste CE-merkki Hävittäminen lä hävitä sähkötyökalua tavallisen kotitalous- jätteen mukana! Vanhoja sähkö- ja elektroniik- kalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelma- jätteen keräyspisteeseen ja ohjattava ympäristöy- stävälliseen kierrätykseen. Tekniset Arvot Micro Pico Ultra Juotoskolvi WXMP WXMP MS WXPP WXPP MS WXUP MS Lämpötila-alue °C Lämpötila-alue °F

Syöttöyksikkö WX / WXD / WXA / WXR Juotoksen irrotuspinsetit / Juotoksen irrotuskolvi WXMT WXMT (MS) Lämpötila-alue °C Lämpötila-alue °F

Tehonotto 80 W (2x40 W) Verkkojännite 12 V / AC Kuumenemisaika (50°C:sta 350°C:een) (120°F:sta 660°F:een) 5 s Kärkityypin mallisto RTW / RTW (MS) Syöttöyksikkö WX / WXD / WXA / WXR Oikeus teknisiin muutoksiin pidätetään!
