WXMP MS - Metināšanas mašīna Weller - Bezmaksas lietošanas instrukcija

Produkta veids	Metināšanas iekārta (lodāmurs)
Zīmols	Weller
Modelis	WXMP MS
Barošana	12 V / AC
Patērētā jauda	40 W (55 W)
Temperatūras diapazons	100 °C - 450 °C (200 °F - 850 °F)
Uzsilšanas laiks	5 s (no 50 °C līdz 350 °C)
Uzgaļa sērija (tips)	RT, RTM, RT MS
Saderīga barošanas iekārta	WX / WXD / WXA / WXR
Atbilstoša lietošana	Metināšana un lodēšana norādītajos apstākļos
Galvenās funkcijas	Automātiska izslēgšanās (gaitas režīms) caur lietošanas sensoru, antistatisks
Atļautie lietotāju grup	Apmācīti speciālisti, elektriķi, mācekļi uzraudzībā
Drošības norādījumi	Aizsardzība pret elektrošoku, apdegumiem, ugunsgrēku; izmantot oriģinālos uzgaļus
Apkope	Pārbaudīt kabeļus un šļūtenes, nomainīt filtrus, izmantot oriģinālās detaļas
Uzgaļa nomaiņa	Tikai aukstā stāvoklī, pēc vismaz 3 minūšu dzesēšanas
Drošības statīvs	Obligāts drošības atbalsta plāksnes izmantošana, kad netiek lietots
Garantija	12 mēneši pēc piegādes ražošanas defektiem
Remontējamība	Remonts tikai no Weller apmācīta personāla, oriģinālās detaļas
Atkritumu likvidēšana	Neizmest sadzīves atkritumos, pārstrāde atbilstoši WEEE
Apkārtējās vides temperatūra lietošanā	Slēgtas telpas, aizsargātas no mitruma un saules

Bieži uzdotie jautājumi - WXMP MS Weller

Kā nomainīt Weller WXMP MS lodāmura uzgali?

Nomainiet uzgali tikai tad, kad tas ir auksts. Pēc izslēgšanas ļaujiet instrumentam atdzist vismaz 3 minūtes drošības statīvā, līdz LED indikators nodziest. Izmantojiet tikai oriģinālos WELLER uzgaļus no RT, RTM vai RT MS sērijas.

Kāds ir WXMP MS temperatūras diapazons?

Temperatūras diapazons ir no 100 °C līdz 450 °C (200 °F līdz 850 °F).

Vai es varu izmantot WXMP MS ar citu barošanas iekārtu, nevis Weller?

Nē, izmantojiet lodāmuru tikai ar saderīgām Weller barošanas iekārtām: WX, WXD, WXA vai WXR.

Kā tīrīt un apkalpot lodāmuru?

Vienmēr atvienojiet ierīci pirms apkopes. Regulāri pārbaudiet kabeļus un šļūtenes. Ja nepieciešams, nomainiet filtrus. Izmantojiet tikai oriģinālās rezerves daļas.

Kādi ir būtiskākie drošības norādījumi?

Izvairieties no saskares ar iezemētām daļām, nestrādājiet mitrā vidē, neaiztieciet karsto uzgali, turiet viegli uzliesmojošus priekšmetus tālāk un vienmēr novietojiet instrumentu drošības statīvā, kad tas netiek lietots.

Vai lodāmurs ir aprīkots ar automātiskās izslēgšanās funkciju?

Jā, instruments ir aprīkots ar iekšēju lietošanas sensoru, kas ļauj iestatīt gaidīšanas režīmu. Iestatījumi atrodami stacijas lietošanas instrukcijā.

Kur es varu lejupielādēt WXMP MS lietošanas instrukciju?

Instrukcija ir bezmaksas pieejama PDF formātā vietnē notice-facile.com. Varat to arī lejupielādēt no Weller vietnes.

Ko nozīmē 'ESD' instrukcijā?

ESD nozīmē 'elektrostatiskā izlāde'. ESD atbilstošs dizains un darba vieta ļauj aizsargāt jutīgas sastāvdaļas pret elektrostatiskām izlādēm.

Kā utilizēt lodāmuru pēc tā kalpošanas laika beigām?

Neizmest ierīci sadzīves atkritumos. Saskaņā ar WEEE direktīvu 2012/19/EU tā ir jāsavāc atsevišķi un jāpārstrādā videi draudzīgā veidā.

Kāds ir garantijas termiņš?

Garantija ražošanas defektiem ir 12 mēneši pēc piegādes. Tā ir spēkā tikai atbilstošas lietošanas un oriģinālo detaļu gadījumā.

LIETOŠANAS INSTRUKCIJA WXMP MS Weller

Apsedzot lodāmuru vai drošības paliktni, var izraisīt ugunsgrēka draudus.

Neizmantojiet kabeli tādiem mērkiem, kuriem tas nav paredzēts. Ärge tõstke seadet juhtmest. Neraujiet kabeli, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet kabeli no karstuma, ellas un asām malām

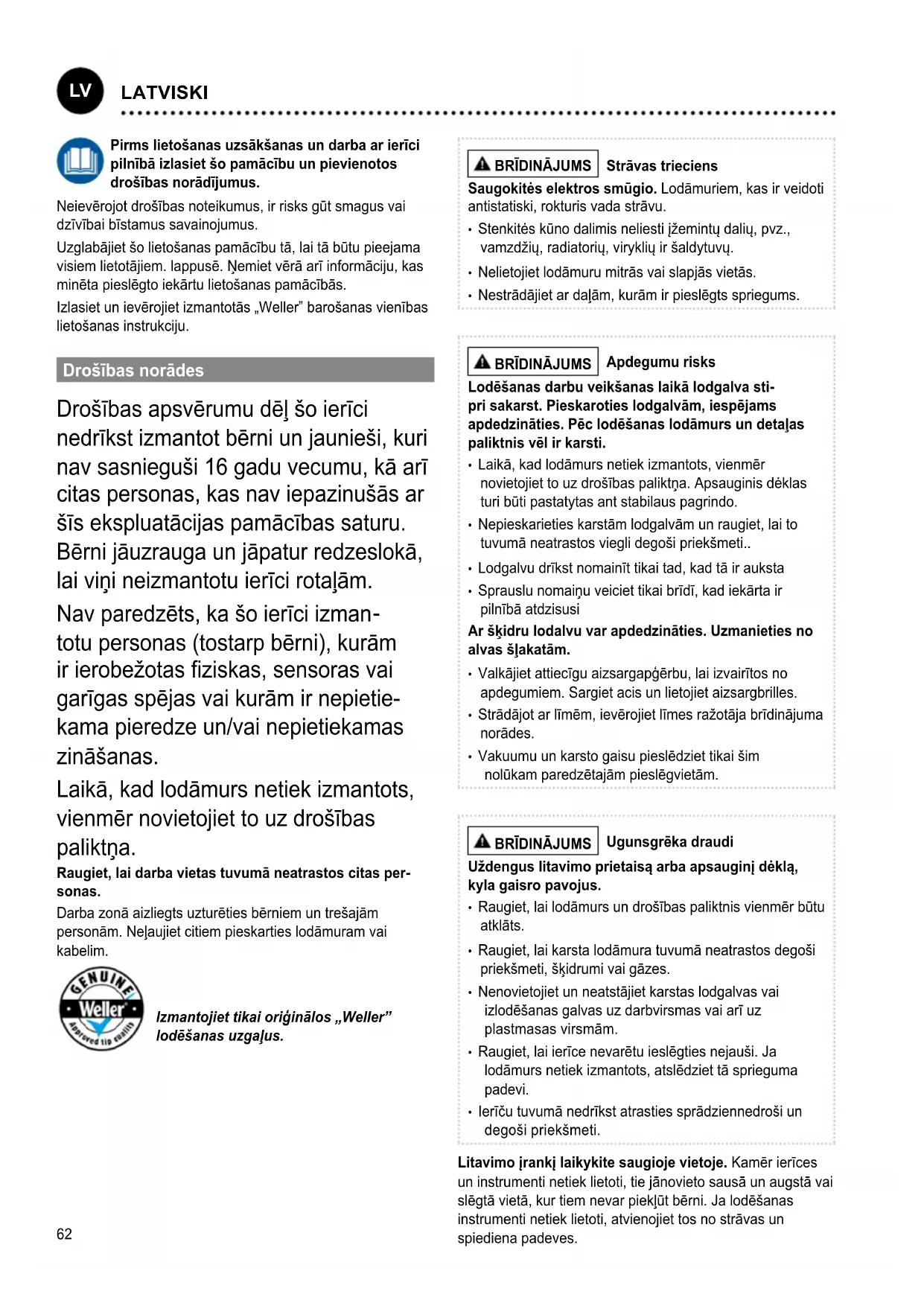

Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā izlasiet šo pamācību un pievienotos drošības norādījumus.

Neievērojot drošības noteikumus, ir risks gūt smagus vai dzīvībai bīstamus savainojumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem. lappusē. Nemiet vērā arī informāciju, kas minēta pieslēgto iekārtu lietošanas pamācībās.

Izlasiet un ievērojiet izmantotās „Weller” barošanas vienības lietošanas instrukciju.

Drošības norādes

Drošības apsvērumu dēl šo ierīci nedrīkst izmantot bērni un jaunieši, kuri nav sasnieguši 16 gadu vecumu, kā arī citas personas, kas nav iepazinušās ar šīs ekspluatācijas pamācības saturu. Bērni jāuzrauga un jāpatur redzeslokā, lai viņi neizmantotu ierīci rotaļām.

Nav paredzēts, ka šo ierīci izman- totu personas (tostarp bērni), kurām ir ierobežotas fiziskas, sensoras vai garīgas spējas vai kurām ir nepietie- kama pieredze un/vai nepietiekamas zināšanas.

Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa.

Raugiet, lai darba vietas tuvumā neatrastos citas personas.

Darba zonā aizliegts uzturēties bērniem un trešajām personām. Neļaujiet citiem pieskarties lodāmuram vai kabelim.

Izmantojiet tikai originālos „Weller” lodēšanas uzgaļus.

⚠ BRĪDINĀJUMS

Strāvas trieciens

Lodēšanas darbu veikšanas laikā lodgalva stipri sakarst. Pieskaroties lodgalvām, iespējams apdedzināties. Pēc lodēšanas lodāmurs un detalas paliktnis vēl ir karsti.

• Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa. Apsauginis déklas turi būti pastatytas ant stabilaus pagrindo.
• Nepieskarieties karstām lodgalvām un raugiet, lai to tuvumā neatrastos viegli degoši priekšmeti..
• Lodgalvu drīkst nomainīt tikai tad, kad tā ir auksta
• Sprauslu nomainu veiciet tikai brīdī, kad iekārta ir pilnībā atdzisusi

Ar škidru lodalvu var apdedzināties. Uzmanieties no alvas šlakatām.

• Valkājiet attiecīgu aizsargapgērbu, lai izvairītos no apdegumiem. Sargiet acis un lietojiet aizsargbrilles.
• Strādājot ar līmēm, ievērojiet līmes ražotāja brīdinājuma norādes.
• Vakuumu un karsto gaisu pieslēdziet tikai šim nolūkam paredzētajām pieslēgvietām.

⚠ BRĪDINĀJUMS

Ugunsgrēka draudi

• Raugiet, lai lodāmurs un drošības paliktnis vienmēr būtu atklāts.
• Raugiet, lai karsta lodāmura tuvumā neatrastos degoši priekšmeti, škīdrumi vai gāzes.
• Nenovietojiet un neatstājiet karstas lodgalvas vai izlodēšanas galvas uz darbvirsmas vai arī uz plastmasas virsmām.
• Raugiet, lai ierīce nevarētu ieslēgties nejauši. Ja lodāmurs netiek izmantots, atslēdziet tā sprieguma padevi.
• lerīču tuvumā nedrīkst atrasties sprādziennedroši un degoši priekšmeti.

Litavimo įrankį laikykite saugioje vietoje. Kamēr ierīces un instrumenti netiek lietoti, tie jānovieto sausā un augstā vai slēgtā vietā, kur tiem nevar pieklūt bērni. Ja lodēšanas instrumenti netiek lietoti, atvienojiet tos no strāvas un spiediena padeves.

Stenkitės, kad kūno padėtis būtų tinkama. Jūsų darbo vieta turi būti ergonomiška. Darbu laikā strādājiet pareizā pozīcijā, jo pretējā gadījumā var veidoties nepareiza stāja.

Lodāmuru drīkst lietot tikai tad, ja tas ir tehniski nevainojamā stāvokli. Aizliegts deaktivizēt aizsargierīces.

Nekavējoties novērsiet traucējumus un bojājumus. Pirms katras iekārtas/instrumenta lietošanas rūpīgi jāpārbauda, vai aizsardzības ierīces darbojas nevainojami un atbilstoši paredzētajam mērķim. Pārbaudiet, vai kustīgās daļas darbojas nevainojami un neiesprūst, kā arī pārliecinieties, vai daļas nav bojātas. Lai nodrošinātu tehniski nevainojamu ierīces lietošanu, visām daļām ir jābūt pareizi uzstādītām un jāatbilst visiem nosacījumiem.

Izmantojiet pareizo instrumentu. Izmantojiet tikai piederumu sarakstā norādītus vai ražotāja apstiprinātus piederumus un papildierīces. WELLER piederumus vai papildierīces izmantojiet tikai kopā ar originālajām WELLER ierīcēm. Citu instrumentu un piederumu lietošana var radīt savainojuma draudus.

Nostipriniet instrumentu. Lai nofiksētu sagatavi, izmantojiet spriegotājierīces.

Izmantojiet lodēšanas dūmu atsūkšanas ierīci. Ja ir uzstādītas lodēšanas dūmu atsūkšanas ierīču pieslēgšanai paredzētas iekārtas, pārliecinieties, ka šīs ierīces ir pieslēgtas un tiek pareizi lietotas.

Atbilstoša lietošana

Izmantojiet lodāmuru tikai atbilstoši lietošanas pamācībā norādītajam mērķim – lodēšanai un atlodēšanai, ievērojot šeit norādītos nosacījumus.

Lodāmuru drīkst izmantot tikai ar „Weller” sērijas barošanas ierīci.

lerīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā. Sargājiet ierīci no mitruma un tiešiem saules stariem.

Lietotāju grupas

Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciālisti.

Darba etaps Lietotāju grupas
Noteiktie lodēšanas parametri	Kvalificēts personāls ar tehnisko izglītību
Elektrisko rezerves daju nomaina	Elektrotehnikas speciālists
Noteiktie apkopes intervāli D	Darba drošības speciālists

LietošanaFiltra nomaiņa	Neprofesionāļi
LietošanaFiltra nomaiņaElektrisko rezerves daļu nomaiņa	Personas, kas apgūsttehnisko izglītību, apmācītaspeciālista vadībā unuzraudzībā

Apkope un kopšana

BRĪDINĀJUMS

Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas. Atdzesēt ierīci.

Regulāri pārbaudiet visus pievienotos kabelus un šlūtenes. Bojātus elektroinstrumentus nekavējoties izņemiet no ekspluatācijas.

Aizliegts izmantot aizsērējušas sprauslas.

Remontu uzticiet „Weller” speciālistiem. Izmantojiet tikai originālās „WELLER” rezerves daļas.

BRĪDINĀJUMS

Apdegumu risks

- Lodgalvas atlauts nomainīt tikai tad, kad tās ir atdzisušas.

Izslēgtam lodēšanas instrumentam vismaz 3 minūtes jāpastāv uz drošības paliktņa; tikai pēc tam lodgalva ir atdzi-susi. LED statusa rādītājam jābūt izslēgtam.

Temperatūras reakcija

Lodāmuram ir iekšējs izmantošanas sensors. Ar to iespējams iestatīt automatīskas izslēgšanas funkciju (gaidstāvi). Iestatījumi ir norādīti attiecīgajā stacijas lietošanas pamācībā.

Garantija

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.- 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmainas.

Informāciju skatiet vietnē

www.weller-tools.com.

Simboli

Uzmanību!

Brīdinājums! Apdegumu risks

Izlasiet lietošanas rokasgrāmatu!

ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.

CE markējums

Utilizācija

Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu 2012/19/EU par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

Tehniskie dati

	Micro Pico Ultra
Lodāmurs WXMP WXMP MS WXPP WXPP MS WXUP MS
Temperatūras diapazons °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Temperatūras diapazons °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Jauda Barošanas patēriņš 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Tīkla spriegums 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 3 s 3 s 7 s
Uzsildes laiks(no 50 °C līdz 350 °C) (no 120 °F līdz 660 °F)	5 s 5 s	3 s 3 s 7 s
Galvas tipa sērija	RTRTM	RT MSRTM MS	RTP	RTP MS	RTU MS
Barošanas vienība	WX / WXD / WXA / WXR

Atlodēšanas pincete / Atlodēšanas lodāmurs	WXMT WXMT (MS)
Temperatūras diapazons °C	100 - 450
Temperatūras diapazons °F	200 - 850
Jauda Barošanas patēriņš	80 W (2x40 W)
Tīkla spriegums	12 V / AC
Uzsildes laiks(no 50 °C līdz 350 °C) (no 120 °F līdz 660 °F)	5 s
Galvas tipa sērija	RTW / RTW (MS)
Barošanas vienība	WX / WXD / WXA / WXR

Paturam tiesības veikt tehniskās izmaiņas!
