WXMP MS - заваръчна машина Weller - Безплатно ръководство за потребителя

Тип продукт	Поялна машина (поялник)
Марка	Weller
Модел	WXMP MS
Захранване	12 V / AC
Консумирана мощност	40 W (55 W)
Температурен диапазон	100 °C - 450 °C (200 °F - 850 °F)
Време за достигане на температура	5 s (от 50 °C до 350 °C)
Серия тип накрайник	RT, RTM, RT MS
Съвместим захранващ блок	WX / WXD / WXA / WXR
Правилна употреба	Запояване и разпояване при посочените условия
Основни функции	Автоматично изключване (stand-by) чрез сензор за използване, антистатично
Разрешени потребителски групи	Обучени специалисти, електротехници, стажанти под надзор
Инструкции за безопасност	Защита срещу токов удар, изгаряния, пожар; използвайте оригинални накрайници
Поддръжка	Проверка на кабели и маркучи, смяна на филтри, използвайте оригинални части
Смяна на накрайника	Само в студено състояние, след поне 3 минути охлаждане
Предпазна стойка	Задължителна предпазна стойка при неизползване
Гаранция	12 месеца след доставка за производствени дефекти
Ремонтопригодност	Ремонт само от обучен от Weller персонал, оригинални части
Изхвърляне на отпадъци	Да не се изхвърля с битови отпадъци, рециклиране съгласно ДЕЕО
Работна температура на околната среда	Затворени помещения, защитени от влага и слънце

Често задавани въпроси - WXMP MS Weller

Как да сменя накрайника на поялника Weller WXMP MS?

Сменяйте накрайника само когато е студен. След изключване оставете инструмента да се охлади поне 3 минути в предпазната стойка, докато LED индикаторът угасне. Използвайте само оригинални накрайници WELLER от серия RT, RTM или RT MS.

Какъв е температурният диапазон на WXMP MS?

Температурният диапазон е от 100 °C до 450 °C (200 °F до 850 °F).

Мога ли да използвам WXMP MS с друг захранващ блок освен Weller?

Не, използвайте поялника само със съвместими захранващи блокове Weller: WX, WXD, WXA или WXR.

Как да почиствам и поддържам поялника?

Винаги изключвайте устройството преди поддръжка. Редовно проверявайте кабелите и маркучите. Сменяйте филтрите, ако е необходимо. Използвайте само оригинални резервни части.

Кои са основните инструкции за безопасност?

Избягвайте контакт със заземени части, не работете във влажна среда, не докосвайте горещия накрайник, дръжте запалими предмети на разстояние и винаги поставяйте инструмента в предпазната стойка, когато не се използва.

Поялникът има ли функция за автоматично изключване?

Да, инструментът е оборудван с вътрешен сензор за използване, който позволява настройка на функция за stand-by. Настройките са в ръководството на станцията.

Откъде мога да изтегля ръководството за употреба на WXMP MS?

Ръководството е достъпно безплатно в PDF формат на сайта notice-facile.com. Можете да го изтеглите и от сайта на Weller.

Какво означава 'ESD' в ръководството?

ESD означава 'електростатичен разряд'. Дизайнът и работното място, съобразени с ESD, предпазват чувствителните компоненти от електростатични разряди.

Как да изхвърля поялника след края на живота му?

Не изхвърляйте устройството в битови отпадъци. Съгласно директивата ДЕЕО 2012/19/ЕС, то трябва да се събира отделно и да се рециклира по екологично отговорен начин.

Каква е продължителността на гаранцията?

Гаранцията за производствени дефекти е 12 месеца след доставката. Тя е валидна само при правилна употреба и използване на оригинални части.

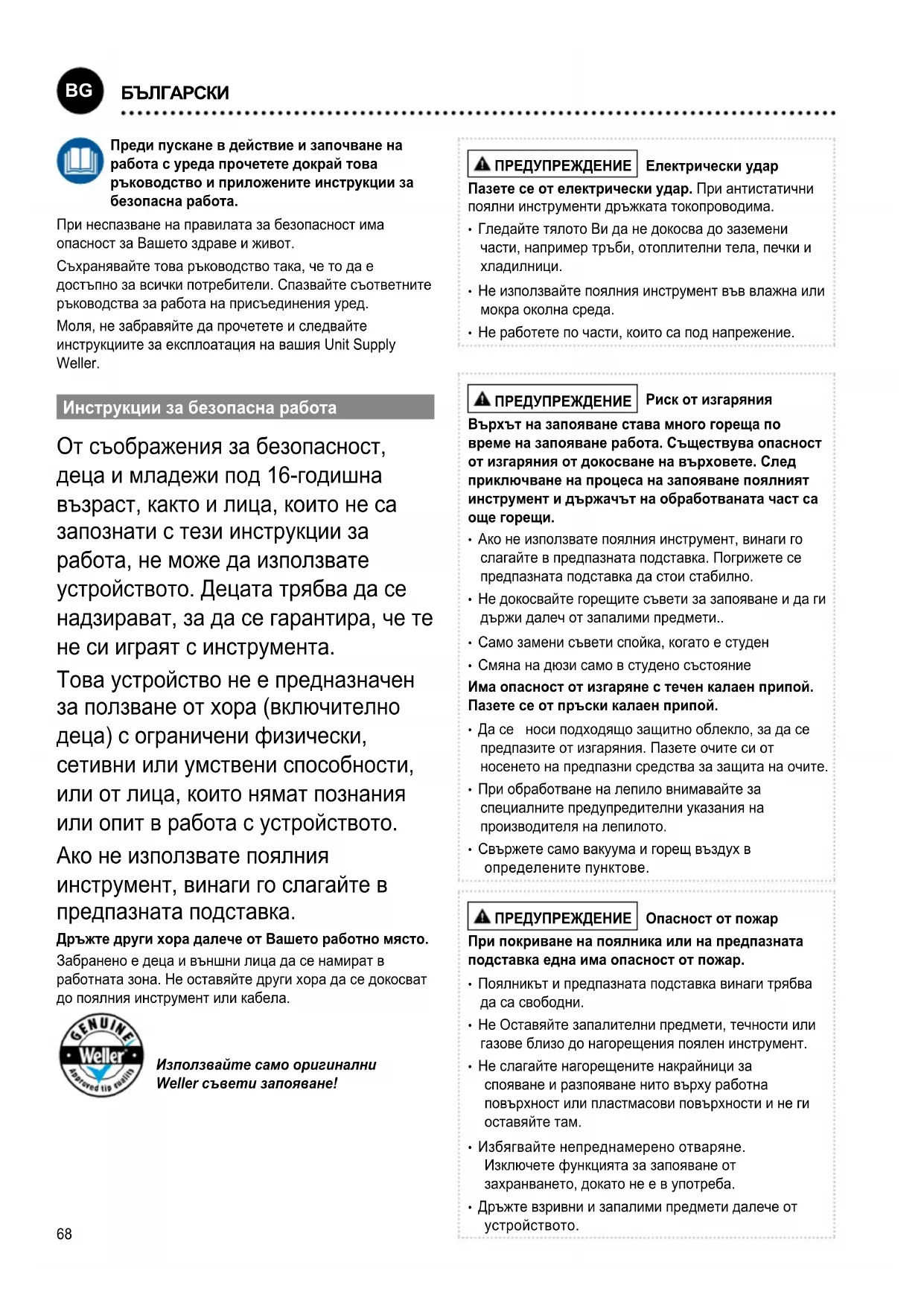

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WXMP MS Weller

BG превод на оригиналната инструкция

RO Traducere a instructiunilor originale

Преди пускане в действие и започване на работа с уреда прочетете докрай това ръководство и приложените инструкции за безопасна работа.

При неспазване на правилата за безопасност има опасност за Вашето здраве и живот.

Съхранявайте това ръководство така, че то да е достъпно за всички потребители. Спазвайте съответните ръководства за работа на присъединения уред. Моля, не забравяйте да прочетете и следвайте инструкциите за експлоатация на ваши Unit Supply Weller.

Инструкции за безопасна работа

От съображения за безопасност, деца и младежи под 16-годишна възраст, както и лица, които не са запознати с тези инструкции за работа, не може да използвате устройството. Децата трябва да се надзирават, за да се гарантира, че те не си играят с инструмента.

Това устройство не е предназначен за ползване от хора (включително деца) с ограничени физически, сетивни или умствени способности, или от лица, които нямат познания или опит в работа с устройството.

Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка.

Дръжте други хора далече от Вашето работно място.

Забранено е деца и външни лица да се намират в работната зона. Не оставяйте други хора да се докосват до поялния инструмент или кабела.

Използвайте само оригинални Weller съвети запояване!

ПРЕДУПРЕЖДЕНИЕ

Електрически удар

Пазете се от електрически удар. При антистатични поялни инструменти дръжката токопроводима.

• Гледайте тялото Ви да не докосва до заземени части, например тръби, отоплителни тела, печки и хладилници.
• Не използвайте поялния инструмент във влажна или мокра околна среда.
• Не работаете по части, които са под напрежение.

ПРЕДУПРЕЖДЕНИЕ

Риск от изгаряния

Върхът на запояване става много гореща по време на запояване работа. Съществува опасност от изгаряния от докосване на върховете. След приключване на процеса на запояване поялният инструмент и държачът на обработваната част са още горещи.

• Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка. Погрижете се предпазната подставка да стои стабилно.
• Не докосвайте горещите съвети за запояване и да ги държи далеч от запалими предмети..
• Само замени съвети спойка, когато е студен
  • Смяна на дюзи само в студено състояние
  Има опасност от изгаряне с течен калаен припой. Пазете се от пръски калаен припой.
• Да се носи подходящо защитно облекло, за да се предпазите от изгаряния. Пазете очите си от носенето на предпазни средства за защита на очите.
• При обработване на лепило внимавайте за специалните предупредителни указания на производителя на лепилото.
• Свържете само вакуума и горещ въздух в определените пунктове.

ПРЕДУПРЕЖДЕНИЕ

Опасност от пожар

При покриване на поялника или на предпазната подставка една има опасност от пожар.

• Поялникът и предпазната подставка винаги трябва да са свободни.
• Не Оставяйте запалителни предмети, течности или газове близо до нагорещения появлен инструмент.
• Не слагайте нагорещените накрайници за спояване и разпояване нито върху работна повърхност или пластмасови повърхности и не ги оставяйте там.
• Избягвайте непреднамерено отваряне. Изключете функцията за запояване от захранването, докато не е в употреба.
• Дръжте взривни и запалими предмети далече от устройството.

Съхранявайте Вашия появлен инструмент на сигурно място. Когато приборите и инструментите не се използват, те трябва да се съхраняват на сухо, високо или заключено място извън да досега на деца. Когато не използвате поялните инструменти, изключете напрежението и налягането.

Не използвайте кабела за цели, за които той не е предвиден. Никога не носете прибора за кабела. Не използвайте кабела за изтегляне на щекера от контакта. Пазете кабела от горещина, масло и остри ръбове.

Бъдете внимателни. Внимавайте, какво правите. Работете разумно. Не работете с поялния инструмент, ако не можете да се концентрирате.

Избягвайте ненормално положение на тялото.

Оформете ергономично правилно Вашето работно място, Внимавайте да стоите удобно при работа, неправилно положение на тялото причинява вреди на здравето.

Работете с поялния инструмент само, ако той е в безупречно техническо състояние. Предпазните приспособления не трябва да са деактивирани.

Отстранявайте незабавно всички неизправности и дефекти. Преди всяко използване на прибора / инструмента проверете грижливо дали предпазните приспособления работят правилно и в съответствие с предназначението си. Проверете дали подвижните части работят изправно и не се заклещват или дали има повредени части. Всички части трябва да са монтирани правилно и да са изпълнени всички условия, за да се осигури изправната работа на прибора.

Използвайте правилния инструмент. Използвайте само принадлежности или допълнителни прибори, които са указани в спецификацията на принадлежностите на ръководството за работа или са разрешени от производителя. Използвайте принадлежности или допълнителни прибори на WELLER само заедно с оригинални прибори на WELLER. Използване на други инструменти и други принадлежности може да стане причина да получите нараняване.

Подсигурете инструмента. За закрепване на детайла използвайте затегателни устройства.

Използвайте при спояване устройство за изсмукване на дима. Ако има приспособления за присъединяване на устройства за изсмукване на дима, проверете дали те са присъедини и се използват правилно.

Използване по предназначение

Използвайте поялника само в съответствие с дадената в ръководството за работа цел за спояване и разпояване според дадените тук условия.

The поялник може да се използва само в комбинация с Weller Supply Units.

Използвайте този уред само при стайна температура и във вътрешни помещения. Да се пази от влага и пряка слънчева светлина.

Потребителски групи

Поради различни големите рискове и потенциални опасности някои работни операции могат да бъдат извършвани само от квалифициран и обучен персонал.

Работна операция Потребителски групи
Параметри Default запояване	Обучен специализиран технически персонал
Смяна на електрически резервни части	Електротехник
Интервалите за поддръжка Default	Специалист по безопасност
Работа Смяна на филтъра	Любители
Работа Смяна на филтъра Смяна на електрически резервни части	Ученици в процес на техническо производствено обучение под ръководство и надзор на обучен квалифициран специалист

Обслужване и поддържане

ПРЕДУПРЕЖДЕНИЕ

Пред започване на работи по уреда извадете щекера от контакта. Оставете уреда да изстине.

Проверявайте редовно всички присъединени кабели и маркучи. Погрижете се незабавно да не се работи с повредени електрически инструменти.

Не използвайте запушени дюзи.

Ремонтите трябва да се извършват от обучени от Weller лица.

Използвайте само оригинални резервни части на WELLER.

ПРЕДУПРЕЖДЕНИЕ

Риск от изгаряния

- Само замени съветите запояване, когато те са студени.

Инструментът за запояване трябва да се остави изключен в останалата част на безопасността в продължение на най-малко 3 минути, докато върхът на запояване се охлади. Индикаторът за LED статус трябва да бъде най-"OFF".

изпълнение Температура

Поялният инструмент има един вътрешен потребителски сензор. С него може да се настрои функцията за изключване (Stand-by). Настройките можете да намерите в „Ръководство за работа“ на съответната станция.

Гаранция

Претенциите към качеството на купувача имат давност една година след датата на доставка при купувача. Това не важи за регресни претенции на купувача по §§ 478, 479 ГК.

Ние носим отговорност по дадената от нас гаранция само, когато гаранцията за свойствата или за срока на годност е дадена от нас в писмен вид и като при това е използвано понятието „гаранция“.

Гаранцията губи сила при неправилно използване и когато неквалифицирани лица са направили манипулации.

Моля информирайте се на адрес www.weller-tools.com.

Символи

Внимание!

Прочетете ръководство за експлоатация!

Дизайнът и оформлението на работното място отговарята на ESD

СЕ-знаци

Отстраняване като отпадък

Не изхвърляйте електрически инструменти в домакинските отпадъци! В съответствие с европейската Директива 2012/19/EU за стари електрически и електронни уреди и нейното внедряване в националното право изхабените електрически инструменти трябва да се събират отделно и да се предават за екологично рециклиране.

Технически данни

	Micro Pico Ultra
поялник WXMP WXMP MS WXPP WXPP MS WXUP MS
Температурен диапазон °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Температурен диапазон °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Консумирана мощност 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Мрежово напрежение 12 V / AC 12 V /	AC 12 V / AC 12	V / AC 24 V / AC
Време за подгряване(50 °C до 350 °C) (120 °F до 660 °F)	5 s 5 s 3 s	3 s 7 s
Тип Тір серия	RTRTM	RT MSRTM MS	RTP	RTP MS	RTU MS
Захранващ блок	WX / WXD / WXA / WXR

Пинсета за разпояване /Поялник за разпояване	WXMTWXMT (MS)
Температурен диапазон °C	100 - 450
Температурен диапазон °F	200 - 850
Консумирана мощност	80 W (2x40 W)
Мрежово напрежение	12 V / AC
Време за подгряване(50 °C до 350 °C) (120 °F до 660 °F)	5 s
Тип Тір серия	RTW / RTW (MS)
Захранващ блок	WX / WXD / WXA / WXR

Правото за правене на технически изменения остава запазено!
