Produkttype	Svejsemaskine (loddekolbe)
Mærke	Weller
Model	WXMP MS
Strømforsyning	12 V / AC
Effektforbrug	40 W (55 W)
Temperaturområde	100 °C - 450 °C (200 °F - 850 °F)
Opvarmningstid	5 s (fra 50 °C til 350 °C)
Spidsserie	RT, RTM, RT MS
Kompatibel strømforsyningsenhed	WX / WXD / WXA / WXR
Korrekt anvendelse	Lodning og aflodning under de angivne forhold
Hovedfunktioner	Automatisk slukning (standby) via brugssensor, antistatisk
Autoriserede brugergrupper	Uddannede specialister, elektrikere, lærlinge under opsyn
Sikkerhedsinstruktioner	Beskyttelse mod elektrisk stød, forbrændinger, brand; brug originale spidser
Vedligeholdelse	Kontroller kabler og slanger, udskift filtre, brug originale dele
Udskiftning af spids	Kun når den er kold, efter mindst 3 minutters afkøling
Sikkerhedsholder	Obligatorisk sikkerhedsholder ved ikke-brug
Garanti	12 måneder efter levering for fabrikationsfejl
Reparationsmulighed	Reparationer kun af personale uddannet af Weller, originale dele
Bortskaffelse	Må ikke smides i husholdningsaffald, genbrug i overensstemmelse med WEEE
Omgivelsestemperatur ved brug	Lukkede rum, beskyttet mod fugt og sol

Ofte stillede spørgsmål - WXMP MS Weller

Hvordan skifter jeg spidsen på Weller WXMP MS loddekolben?

Skift kun spidsen, når den er kold. Efter slukning skal du lade værktøjet afkøle i mindst 3 minutter i sikkerhedsholderen, indtil LED-indikatoren slukker. Brug kun originale WELLER-spidser fra serie RT, RTM eller RT MS.

Hvad er temperaturområdet for WXMP MS?

Temperaturområdet er fra 100 °C til 450 °C (200 °F til 850 °F).

Kan jeg bruge WXMP MS med en anden strømforsyningsenhed end Weller?

Nej, brug kun loddekolben med kompatible Weller-strømforsyningsenheder: WX, WXD, WXA eller WXR.

Hvordan rengør og vedligeholder jeg loddekolben?

Tag altid stikket ud af apparatet før vedligeholdelse. Kontroller jævnligt kabler og slanger. Udskift filtre om nødvendigt. Brug kun originale reservedele.

Hvad er de vigtigste sikkerhedsinstruktioner?

Undgå kontakt med jordede dele, arbejd ikke i fugtige omgivelser, rør ikke ved den varme spids, hold brændbare genstande væk, og læg altid værktøjet i sikkerhedsholderen, når det ikke er i brug.

Har loddekolben en automatisk slukkefunktion?

Ja, værktøjet er udstyret med en intern brugssensor, der gør det muligt at indstille en standby-funktion. Indstillingerne findes i stationens brugervejledning.

Hvor kan jeg downloade brugsanvisningen til WXMP MS?

Brugsanvisningen er gratis tilgængelig som PDF på notice-facile.com. Du kan også downloade den fra Wellers hjemmeside.

Hvad betyder 'ESD' i brugsanvisningen?

ESD står for 'elektrostatisk afladning'. ESD-konformt design og arbejdsplads beskytter følsomme komponenter mod elektrostatiske afladninger.

Hvordan bortskaffer jeg loddekolben ved endt levetid?

Smid ikke apparatet i husholdningsaffaldet. I henhold til WEEE-direktivet 2012/19/EU skal det indsamles separat og genbruges miljøvenligt.

Hvad er garantiperioden?

Garantien for fabrikationsfejl er 12 måneder efter levering. Den gælder kun ved korrekt brug og med originale dele.

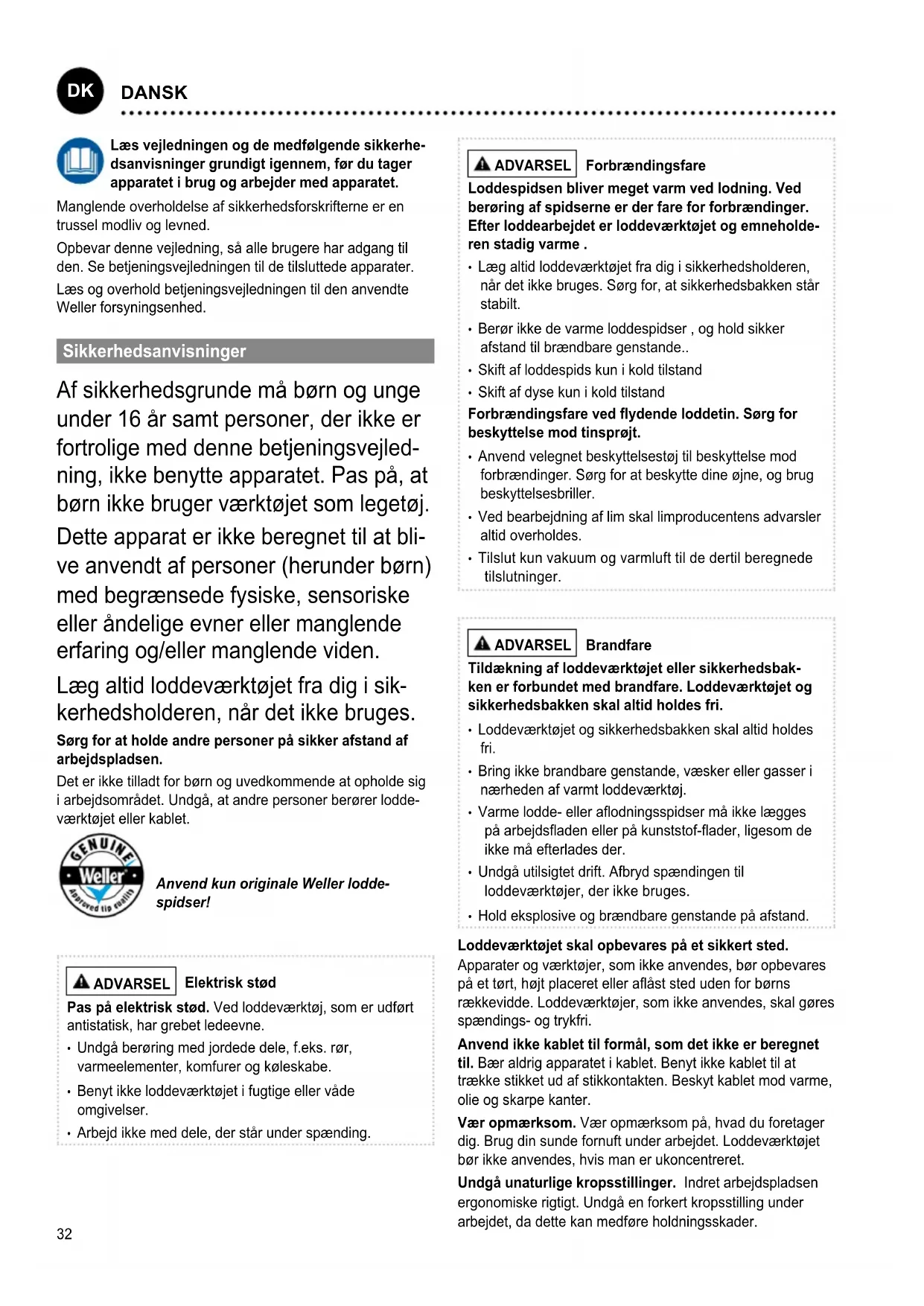

BRUGSANVISNING WXMP MS Weller

DK Oversættelse af den originale brugsanvisning

Säkerhetsanvisningar

Læs vejledningen og de medfølgende sikkerhedsanvisninger grundigt igennem, før du tager apparatet i brug og arbejder med apparatet.

Manglende overholdelse af sikkerhedsforskrifterne er en trussel modliv og levned.

Opbevar denne vejledning, så alle brugere har adgang til den. Se betjeningsvejledningen til de tilsluttede apparater. Læs og overhold betjeningsvejledningen til den anvendte Weller forsyningsenhed.

Sikkerhedsanvisninger

Af sikkerhedsgrunde må børn og unge under 16 år samt personer, der ikke er fortrolige med denne betjeningsvejledning, ikke benytte apparatet. Pas på, at børn ikke bruger værktøjet som legetøj. Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med begrænsede fysiske, sensoriske eller åndelige evner eller manglende erfaring og/eller manglende viden.

Læg altid loddeværktøjet fra dig i sikkerhedsholderen, når det ikke bruges.

Sørg for at holde andre personer på sikker afstand af arbejdspladsen.

Det er ikke tilladt for børn og uvedkommende at opholde sig i arbejdsområdet. Undgå, at andre personer berører loddeværktøjet eller kablet.

Anvend kun originale Weller loddespidser!

▲ ADVARSEL

Elektrisk stød

Pas på elektrisk stød. Ved loddeværktøj, som er udført antistatisk, har grebet ledeevne.

• Undgå berøring med jordede dele, f.eks. rør, varmeelementer, komfurer og køleskabe.
• Benyt ikke loddeværktøjet i fugtige eller våde omgivelser.
• Arbejd ikke med dele, der står under spænding.

▲ ADVARSEL

Forbrændingsfare

Loddespidsen bliver meget varm ved lodning. Ved berøring af spidserne er der fare for forbrændinger. Efter loddearbejdet er loddeværktøjet og emneholderen stadig varme.

• Læg altid loddeværktøjet fra dig i sikkerhedsholderen, när det ikke bruges. Sørg for, at sikkerhedsbakken står stabilt.
• Berør ikke de varme loddespidser, og hold sikker afstand til brændbare genstande..
• Skift af loddespids kun i kold tilstand
  • Skift af dyse kun i kold tilstand

Forbrændingsfare ved flydende loddetin. Sørg for beskyttelse mod tinsprøjt.

• Anvend velegnet beskyttelsestøj til beskyttelse mod forbrændinger. Sørg for at beskytte dine øjne, og brug beskyttelsesbriller.
• Ved bearbejdning af lim skal limproducentens advarsler altid overholdes.
• Tilslut kun vakuum og varmluft til de dertil beregnede tilslutninger.

▲ ADVARSEL

Brandfare

Tildækning af loddeværktøjet eller sikkerhedsbakken er forbundet med brandfare. Loddeværktøjet og sikkerhedsbakken skal altid holdes fri.

• Loddeværktøjet og sikkerhedsbakken skal altid holdes fri.
• Bring ikke brandbare genstande, væsker eller gasser i nærheden af varmt loddeværktøj.
• Varme lodde- eller aflodningsspidser må ikke lægges på arbejdsfladen eller på kunststof-flader, ligesom de ikke må efterlades der.
• Undgå utilsigtet drift. Afbryd spændingen til loddeværktøjer, der ikke bruges.
• Hold eksplosive og brændbare genstande på afstand.

Loddeværktøjet skal opbevares på et sikkert sted.

Apparater og værktøjer, som ikke anvendes, bør opbevares på et tørt, højt placeret eller aflåst sted uden for børns rækkevidde. Loddeværktøjer, som ikke anvendes, skal gøres spændings- og trykfri.

Anvend ikke kablet til formål, som det ikke er beregnet til. Bær aldrig apparatet i kablet. Benyt ikke kablet til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

Vær opmærksom. Vær opmærksom på, hvad du foretager dig. Brug din sunde fornuft under arbejdet. Loddeværktøjet bør ikke anvendes, hvis man er ukoncentreret.

Undgå unaturlige kropsstillinger. Indret arbejdspladsen ergonomiske rigtigt. Undgå en forkert kropsstilling under arbejdet, da dette kan medføre holdningsskader.

Kun loddeværktøj i fejlfri stand må benyttes. Beskyttelse-sanordninger må ikke deaktiveres.

Fejl og defekter skal afhjælpes omgående. Hver gang før brug af apparatet / værktøjet skal du omhyggeligt undersøge beskyttelsesanordninger for fejlfri og korrekt funktion. Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder fast, eller om dele er beskadiget. Alle dele skal monteres korrekt og opfylde alle betingelser for at sikre en fejlfri drift af apparatet.

Anvend det rigtige værktøj. Anvend kun tilbehør eller hjælpeudstyr, som fremgår af tilbehørslisten eller er godkendt af producenten. Anvend kun WELLER tilbehør eller hjælpeudstyr til originale WELLER apparater. Hvis du anvender andet værktøj eller tilbehør, kan det medføre fare for personskader for dig.

Sørg for at sikre værktøjet. Anvend spændeanordninger til at holde emnet fast.

Anvend en udsugningsanordning til lodderør. Hvis der er mulighed for tilslutning af udsugningsanordninger til lodderøg, skal du kontrollere, at disse er tilsluttet og anvendes korrekt.

Tiltænkt Formål

Anvend udelukkende loddekolben til lodning og aflodning i henhold til brugsvejledningen og under de her nævnte betingelser.

Loddekolben må kun anvendes sammen med Weller forsyningsenhederne.

Dette apparat må kun anvendes ved stuetemperatur og indendørs. Skal beskyttes mod fugt og direkte sollys.

Brugergrupper

På grund af varierende høje risici og potentielle farer må visse arbejdstrin kun udføres af uddannede fagfolk.

Arbejdstrin Brugergrupper
Fastsættelse af loddeparametre	Fagpersonale med teknisk uddannelse
Udskiftning af elektriske af reservedele	Elektriker
Fastsættelse af vedligeholdelsesintervaller	Sikkerhedsrepræsentant
Betjening Filterskift	Lægmænd
Betjening Filterskift Udskiftning af elektriske af reservedele	Tekniske lærlinge under vejledning og opsyn af en uddannet fagmand

Træk stik ud af stikdåsen før alle arbejder på maskinen. Lad apparatet køle af.

Kontrollér regelmæssigt alle tilsluttede kabler og slanger. Beskadigede elværktøjer skal omgående tages ud af drift. Tilstoppede dyser må ikke anvendes.

Reparationer skal udføres af personer, som er uddannet af Weller.

Anvend kun originale reservedele.

▲ ADVARSEL

Forbrændingsfare

- Loddespidser må først udskiftes, när de er kolde.

Loddeværktøjet skal forblive i sikkerhedsholderen i slukket tilstand i mindst 3 minutter, indtil loddespidsen er kølet af. LED-statusindikatoren skal være slukket.

Temperaturrespons

Loddeværktøjet har en intern brugsregistrering (sensor). Ved hjælp af denne kan der indstilles en automatisk slukningsfunktion (standby). Indstillingerne findes i den pågældende stations-betjeningsvejledning.

Garanti

Købers reklamationsret forældes et år efter, at varen er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret).

Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“.

Garantien bortfalder ved forkert brug eller indgreb udført af ukvalificerede personer.

Mere information fås på www.weller-tools.com.

Symboler

Bemærk!

Advarsel! Forbrændingsfare

Læs betjeningsvejledningen!

ESD-korrekt design og ESD-korrekt arbejdsplads

CE-mærke

Bortskaffelse

Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt Iværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Tekniske Data

	Micro Pico Ultra
Loddekolbe WXMP WXMP MS WXPP	WXPP MS WXUP	MS
Temperaturområde °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Temperaturområde °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Effektoptagelse 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Netspænding 12 V / AC 12 V / AC 12 V / AC 12 V / AC 24 V / AC
Opvarmningstid(50 °C til 350 °C) (120 °F til 660 °F)	5 s 5 s 3 s 3 s 7 s
Spidstype Serie RT	RTM	RT MSRTM MS	RTP	RTP MS	RTU MS
Forsyningsenhed	WX / WXD / WXA / WXR

Aflodningspincet / Aflodningskolbe	WXMT WXMT (MS)
Temperaturområde °C	100 - 450
Temperaturområde °F	200 - 850
Effektoptagelse	80 W (2x40 W)
Netspænding	12 V / AC
Opvarmningstid(50 °C til 350 °C) (120 °F til 660 °F)	5 s
Spidstype Serie RTW / RTW (MS)
Forsyningsenhed	WX / WXD / WXA / WXR

Forbehold for tekniske ændringer!
