WXMP MS - Suvirinimo aparatas Weller - Nemokama naudojimo instrukcija

Produkto tipas	Suvirinimo aparatas (lituoklis)
Prekės ženklas	Weller
Modelis	WXMP MS
Maitinimas	12 V / AC
Sunaudojama galia	40 W (55 W)
Temperatūros diapazonas	100 °C - 450 °C (200 °F - 850 °F)
Įkaitimo laikas	5 s (nuo 50 °C iki 350 °C)
Antgalio tipų serija	RT, RTM, RT MS
Suderinamas maitinimo blokas	WX / WXD / WXA / WXR
Tinkamas naudojimas	Litavimas ir lydmetalių nuėmimas nurodytomis sąlygomis
Pagrindinės funkcijos	Automatinis išjungimas (budėjimo režimas) per naudojimo jutiklį, antistatinis
Leidžiamos naudotojų grupės	Apmokyti specialistai, elektrikai, mokiniai prižiūrimi
Saugos instrukcijos	Apsauga nuo elektros smūgio, nudegimų, gaisro; naudoti originalius antgalius
Priežiūra	Tikrinti kabelius ir žarnas, keisti filtrus, naudoti originalias dalis
Antgalio keitimas	Tik šaltą, po mažiausiai 3 minučių aušinimo
Saugos laikiklis	Saugos padėklo plokštė privaloma, kai nenaudojama
Garantija	12 mėnesių po pristatymo nuo gamybos defektų
Remontuojamumas	Remontą atlieka tik Weller apmokytas personalas, naudojant originalias dalis
Atliekų šalinimas	Neišmesti į buitines atliekas, perdirbimas pagal DEEE direktyvą
Naudojimo aplinkos temperatūra	Uždarytos patalpos, apsaugotos nuo drėgmės ir saulės

Dažnai užduodami klausimai - WXMP MS Weller

Kaip pakeisti Weller WXMP MS lituoklio antgalį?

Keiskite antgalį tik jam atvėsus. Po išjungimo palikite įrankį atvėsti mažiausiai 3 minutes saugos laikiklyje, kol užges LED indikatorius. Naudokite tik originalius WELLER antgalius iš RT, RTM ar RT MS serijų.

Koks yra WXMP MS temperatūros diapazonas?

Temperatūros diapazonas yra nuo 100 °C iki 450 °C (nuo 200 °F iki 850 °F).

Ar galiu naudoti WXMP MS su kitu nei Weller maitinimo bloku?

Ne, lituoklį naudokite tik su suderinamais Weller maitinimo blokais: WX, WXD, WXA arba WXR.

Kaip valyti ir prižiūrėti lituoklį?

Prieš priežiūrą visada atjunkite įrenginį. Reguliariai tikrinkite kabelius ir žarnas. Jei reikia, pakeiskite filtrus. Naudokite tik originalias atsargines dalis.

Kokios yra pagrindinės saugos instrukcijos?

Venkite bet kokio sąlyčio su įžemintomis dalimis, nedirbkite drėgnoje aplinkoje, nelieskite karšto antgalio, laikykite atokiau nuo degių daiktų ir visada padėkite įrankį į saugos laikiklį, kai jo nenaudojate.

Ar lituoklis turi automatinio išjungimo funkciją?

Taip, įrankis turi vidinį naudojimo jutiklį, leidžiantį nustatyti budėjimo režimo funkciją. Nustatymai pateikiami stoties naudojimo instrukcijoje.

Kur galiu atsisiųsti WXMP MS naudojimo instrukciją?

Instrukcija nemokamai pasiekiama PDF formatu svetainėje notice-facile.com. Taip pat galite ją atsisiųsti iš Weller svetainės.

Ką reiškia 'ESD' instrukcijoje?

ESD reiškia 'elektrostatinė iškrova'. ESD reikalavimus atitinkantis dizainas ir darbo vieta leidžia apsaugoti jautrius komponentus nuo elektrostatinių iškrovų.

Kaip utilizuoti lituoklį pasibaigus jo tarnavimo laikui?

Neišmeskite įrenginio į buitines atliekas. Pagal DEEE direktyvą 2012/19/EU, jis turi būti renkamas atskirai ir perdirbamas aplinkai nekenksmingu būdu.

Kokia garantijos trukmė?

Garantija nuo gamybos defektų galioja 12 mėnesių po pristatymo. Ji galioja tik tinkamo naudojimo ir naudojant originalias dalis atveju.

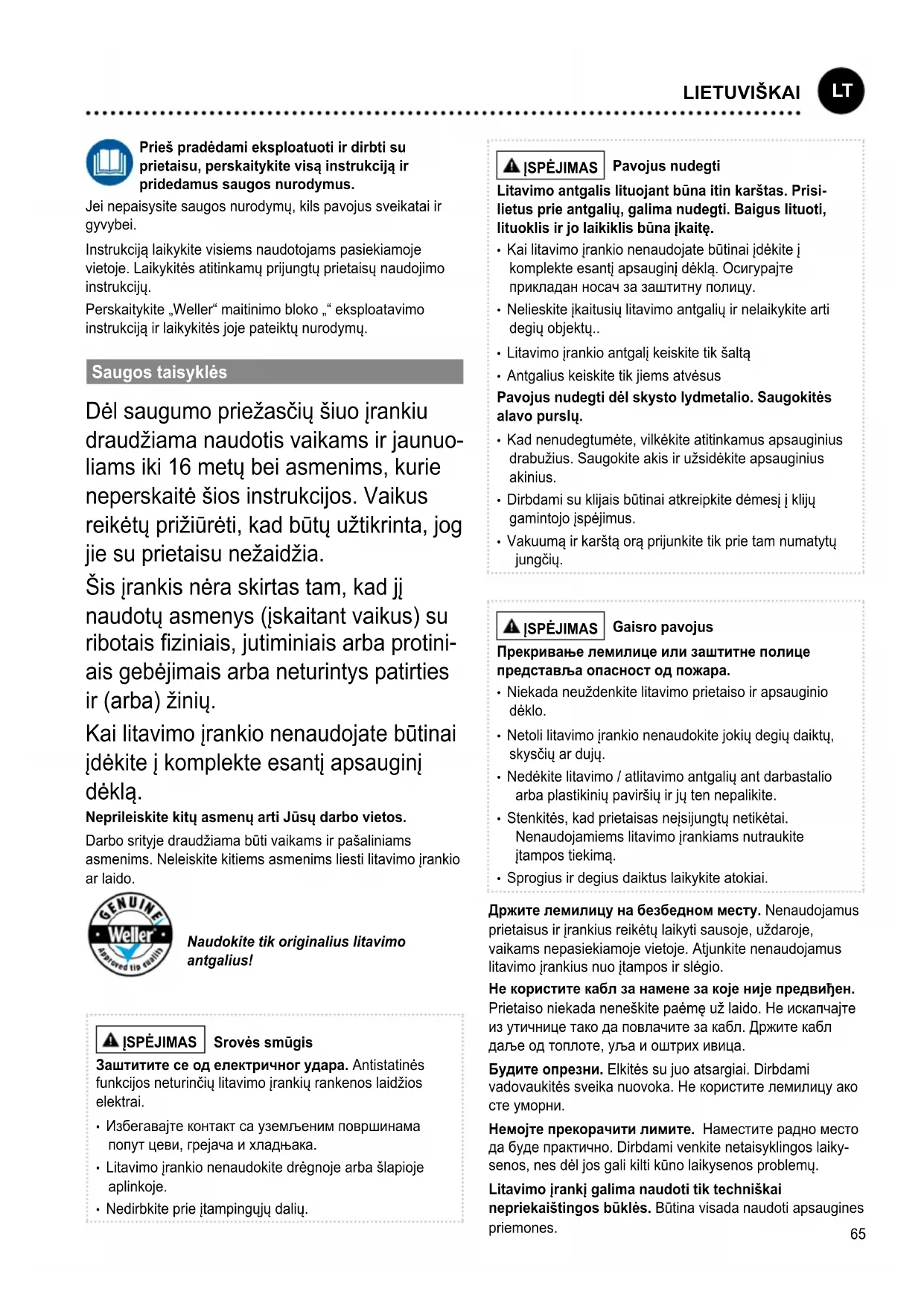

NAUDOJIMO INSTRUKCIJA WXMP MS Weller

LT Originalios instrukcijos vertimas

Saugokitės elektros smūgio. Lodāmuriem, kas ir veidoti antistatiski, rokturis vada strāvu.

• Stenkitės kūno dalimis neliesti jžemintų dalių, pvz., vamzdžių, radiatorių, viryklių ir šaldytuvų.
• Nelietojiet lodāmuru mitrās vai slapjās vietās.
• Nestrādājiet ar daļām, kurām ir pieslēgts spriegums.

⚠ BRĪDINĀJUMS

Apdegumu risks

Uždengus litavimo prietaisą arba apsauginį déklą, kyla gaisro pavojus.

Draudžiama laidą naudoti ne pagal paskirtį. Nenesiet ierīci, turot aiz kabeļa. Netraukite kištuko iš kištukinio lizdo, paėmę už laido. Saugokite laidą nuo karščio, alyvos, netraukite per aštrius kraštus.

Būkite atidūs. Rīkojieties uzmanīgi. Darbus veiciet rūpīgi. Nenaudokite litavimo įrankio, kai negalite susikoncentruoti.

Prieš pradėdami eksploatuoti ir dirbti su prietaisu, perskaitykite visą instrukciją ir pridedamus saugos nurodymus.

Jei nepaisysite saugos nurodymų, kils pavojus sveikatai ir gyvybei.

Instrukciją laikykite visiems naudotojams pasiekiamoje vietoje. Laikykitės atitinkamų prijungtų prietaisų naudojimo instrukciju.

Perskaitykite „Weller“ maitinimo bloko „eksploatavimo instrukcija ir laikykitės joje pateiktų nurodymų.

Saugos taisyklès

Dėl saugumo priežasčių šiuo įrankiu draudžiama naudotis vaikams ir jaunuoliams iki 16 metų bei asmenims, kurie neperskaitė šios instrukcijos. Vaikus reikėtų prižiūrėti, kad būtų užtikrinta, jog jie su prietaisu nežaidžia.

Šis įrankis nėra skirtas tam, kad jį naudotų asmenys (įskaitant vaikus) su ribotais fiziniais, jutiminiais arba protini-ais gebėjimais arba neturintys patirties ir (arba) žinių.

Kai litavimo įrankio nenaudojate būtinai įdėkite į komplekte esantį apsauginį dėklą.

Neprileiskite kitų asmenų arti Jūsų darbo vietos.

Darbo srityje draudžiama būti vaikams ir pašaliniams asmenims. Neleiskite kitiems asmenims liesti litavimo įrankio ar laido.

Naudokite tik originalius litavimo antgalius!

ISPÉJIMAS

Srovès smūgis

Заштитите се од електричног удара. Antistatinės funkcijos neturinčių litavimo įrankių rankenos laidžios elektrai.

Litavimo antgalis lituojant būna itin karštas. Prisi- lietus prie antgalių, galima nudegti. Baigus lituoti, lituoklis ir jo laikiklis būna įkaitę.

• Kai litavimo įrankio nenaudojate būtinai įdėkite į komplekte esantį apsauginį dėklą. Осигурајте прикладан носач за заштитну полицу.
• Nelieskite jkaitusių litavimo antgalių ir nelaikykite arti degių objektų..
• Litavimo įrankio antgalį keiskite tik šalta
• Antgalius keiskite tik jiems atvėsus

Pavojus nudegti del skysto lydmetalio. Saugokitès alavo purslą.

• Kad nenudegtumėte, vilkėkite atitinkamus apsauginius drabužius. Saugokite akis ir užsidėkite apsauginius akinius.
• Dirbdami su klijais būtinai atkreipkite dėmesį į klijų gamintojo įspėjimus.
• Vakuumą ir karštą orą prijunkite tik prie tam numatytų jungčių.

ISPÈJIMAS

Gaisro pavojus

• Niekada neuždenkite litavimo prietaiso ir apsauginio dėklo.
• Netoli litavimo įrankio nenaudokite jokių degių daiktų, skysčių ar dujų.
• Nedėkite litavimo / atlitavimo antgalių ant darbastalio arba plastikinių paviršių ir jų ten nepalikite.
• Stenkitės, kad prietaisas nejsijungtų netikėtai. Nenaudojamiems litavimo įrankiams nutraukite įtampos tiekimą.
• Sprogius ir degius daiktus laikykite atokiai.

Држите лемилицу на безбедном месту. Nenaudojamus prietaisus ir jrankius reikétų laikyti sausoje, uždaroje, vaikams nepasiekiamoje vietoje. Atjunkite nenaudojamus litavimo jrankius nuo įtampos ir slėgio.

Litavimo įrankį galima naudoti tik techniškai nepriekaištingos būklės. Būtina visada naudoti apsaugines priemones. 65

Gedimai ir defektai turi būti nedelsiant pašalinti. Kaskart prieš naudojant prietaisą ar įrankį, būtina kruopščiai patikrinti, ar apsauginės priemonės yra nepriekaištingos ir tinkamos būklės. Patikrinkite, ar judančios dalys nepriekaištingai veikia, nestringa ir nėra pažeistos. Visos dalys turi būti tinkamai sumontuotos ir atitikti visas keliamas sąlygas, kad būtų galima užtikrinti nepriekaištingą prietaiso veikimą.

Naudokite tinkamą įrankį. Naudokite tik tuos priedus ar papildomą įrangą, kurie yra išvardinti priedų sąraše arba yra patvirtinti gamintojo. Naudokite WELLER priedus ar papildomą įrangą tik su originaliais WELLER prietaisais. Naudojant kitus įrankius ir kitus priedus gali kilti pavojus susižeisti.

Pritvirtinkite jrankj. Pritvirtinkite ruošinj spaustuvais.

Naudokite dūmų išsiurbimo sistemą. Jei yra dūmų išsiurbimo sistemų prijungimo įtaisai, įsitikinkite, kad jie yra prijungti ir naudojami tinkamai.

Naudojimas pagal paskirti

Lituoklj naudokite tik eksploatavimo instrukcijoje nurodytu tikslu – norėdami lituoti ir atlituoti instrukcijoje nurodytomis sąlygomis.

Lituokliui galima naudoti tik „Weller“ maitinimo blokus.

Ši prietaisą galima naudoti tik patalpos temperatūroje ir tik viduje. Saugokite nuo drėgmės ir tiesioginių saulės spindulių.

Naudotojų grupės

Tam tikrus darbo etapus gali atlikti tik išmokyti specialistai, nes atliekant darbus rizika ir pavojaus potencialas yra skirtingi.

Darbo etapas Naudotojų grupės

Litavimo parametrų nuro-dymas	Techninį išsilavinimą turintis kvalifikuotas personalas
Elektrinių atsarginių dalių keitimas	Kvalifikuoti elektrikai
Techninės priežiūros intervalų nurodymas	Už saugą atsakingi specia-listai
Valdymas Filtrų keitimas	Samdiniai
Valdymas Filtrų keitimas Elektrinių atsarginių dalių keitimas	Besimokantieji techniniam išsilavinimui gauti, instruktu-ojami ir prižiūrimi išsilavinimą turinčio specialisto

Iprastinė ir techninė priežiūra

⚠️ ISPĖJIMAS

Prieš atlikdami bet kokius darbus prietaise ištraukite iš lizdo kištuką. Palaukite, kol prietaisas atvės.

Reguliariai tikrinkite visus prijungtus laidus ir žarnas.

Nedelsiant nustokite naudotis sugedusiais elektros jrankiais.

Užsikimšusių antgalių naudoti neleidžiama.

Remontuoti gali tik „Weller“ išmokyti asmenys.

Naudokite tik originalias WELLER atsargines dalis.

⚠️ ISPĖJIMAS

Pavojus nudegti

- Litavimo antgalius galima keisti tik tuomet, kai jie yra atvėsę.

Išjungta litavimo jrankj mažiausiai 3 minutes reikia palikti apsauginiame dékle, kad litavimo antgalis atvėstų. Turi išsijungti LED būsenos indikatorius.

Temperatūros kitimas

Litavimo įrankyje yra vidinis naudojimo jutiklis. Juo suaktyvinama automatinio išjungimo funkcija (budėjimo režimas). Nustatymus rasite atitinkamoje stotelės naudojimo instrukcijoje.

Garantija

Kliento pretenzijos dėl trūkumu netenka galios praėjus vieneriems metams nuo prietaiso pristatymo. Tai negalioja pirkėjo atsakomosioms pretenzijoms pagal §§ 478, 479 BGB.

Pagal mūsų suteiktą garantiją mes atsakome tik tuo atveju, jei garantija dėl medžiagų ir eksploatacijos mūsų buvo suteikta raštiškai ir naudojant terminą „garantija“.

Garantija nebus suteikta, jei prietaisas bus naudojamas netinkamai ir remonto darbus atliks nekvalifikuoti asmenys.

Informacijos rasite

www.weller-tools.com.

Simboliai

Dèmesio!

¡Spėjimas! Pavojus nudegti

Perskaitykite naudojimo instrukcija!

Elektrostatinei iškrovai pritaikytas dizainas ir elektrostatinei iškrovai pritaikyta darbo vieta

CE ženklas

Utilizavimas

Neišmeskite elektros jrenginių i buitinius šiukšlynus! Pagal ES direktyvą 2012/19/EU dėl naudotų jrenginių, elektros jrenginių ir jų įtraukimo į valstybinius įstatymus naudotus jrenginius būtina surinkti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai nekenksmingu būdu.

Techniniai duomenys

	Micro Pico Ultra
Lituoklis WXMP WXMP MS WXPP WXPP MS WXUP M$
Temperatūrų diapazonas °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Temperatūrų diapazonas °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Imamoji galia 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Tinklo įtampa 12 V / AC 12 V / AC 12 V / AC 12 V / AC 24 V / AC
Įkaitinimo trukmė(nuo 50 °C iki 350 °C) (nuo 120 °F iki 660 °F)	5 s 5 s	3 s 3 s 7 s
Serijos antgalių modelis	RTRTM	RT MSRTM MS	RTP	RTP MS	RTU MS
Maitinimo blokas	WX / WXD / WXA / WXR

Atlitavimo pincetas / Atlituoklis	WXMTWXMT (MS)
Temperatūrų diapazonas °C	100 - 450
Temperatūrų diapazonas °F	200 - 850
Imamoji galia	80 W (2x40 W)
Tinklo įtampa	12 V / AC
Įkaitinimo trukmė(nuo 50 °C iki 350 °C) (nuo 120 °F iki 660 °F)	5 s
Serijos antgalių modelis	RTW / RTW (MS)
Maitinimo blokas	WX / WXD / WXA / WXR

Gamintojas pasilieka teisę i techninius pakeitimus!
