WXMP MS - Svářecí stroj Weller - Bezplatný návod k obsluze

Druh výrobku	Pájka (pájecí pero)
Značka	Weller
Model	WXMP MS
Napájení	12 V / AC
Příkon	40 W (55 W)
Teplotní rozsah	100 °C - 450 °C (200 °F - 850 °F)
Doba náběhu teploty	5 s (z 50 °C na 350 °C)
Typ série hrotů	RT, RTM, RT MS
Kompatibilní napájecí jednotka	WX / WXD / WXA / WXR
Použití v souladu s určením	Pájení a odpájení za uvedených podmínek
Hlavní funkce	Automatické vypnutí (stand-by) pomocí senzoru použití, antistatické
Oprávněné skupiny uživatelů	Školení specialisté, elektrikáři, uční pod dohledem
Bezpečnostní pokyny	Ochrana před úrazem elektrickým proudem, popáleninami, požárem; používejte originální hroty
Údržba	Kontrolujte kabely a hadice, vyměňujte filtry, používejte originální díly
Výměna hrotu	Pouze ve studeném stavu, po nejméně 3 minutách chlazení
Bezpečnostní podložka	Při nepoužívání je povinná bezpečnostní odkládací podložka
Záruka	12 měsíců po dodání na výrobní vady
Opravitelnost	Opravy pouze personálem proškoleným firmou Weller, originální díly
Likvidace odpadu	Nevyhazujte do domovního odpadu, recyklace dle WEEE
Provozní teplota okolí	Uzavřené místnosti, chráněné před vlhkostí a sluncem

Často kladené otázky - WXMP MS Weller

Jak vyměnit hrot pájky Weller WXMP MS?

Hrot vyměňujte pouze ve studeném stavu. Po vypnutí nechte nástroj vychladnout alespoň 3 minuty v bezpečnostním držáku, dokud nezhasne LED kontrolka. Používejte pouze originální hroty WELLER řady RT, RTM nebo RT MS.

Jaký je teplotní rozsah WXMP MS?

Teplotní rozsah je 100 °C až 450 °C (200 °F až 850 °F).

Mohu používat WXMP MS s jinou napájecí jednotkou než Weller?

Ne, pájku používejte pouze s kompatibilními napájecími jednotkami Weller: WX, WXD, WXA nebo WXR.

Jak čistit a udržovat pájku?

Před údržbou vždy odpojte zařízení. Pravidelně kontrolujte kabely a hadice. V případě potřeby vyměňte filtry. Používejte pouze originální náhradní díly.

Jaké jsou základní bezpečnostní pokyny?

Vyhněte se kontaktu s uzemněnými částmi, nepracujte ve vlhkém prostředí, nedotýkejte se horkého hrotu, udržujte hořlavé předměty v dostatečné vzdálenosti a vždy odkládejte nástroj do bezpečnostního držáku, když se nepoužívá.

Má pájka funkci automatického vypnutí?

Ano, nástroj je vybaven interním senzorem použití, který umožňuje nastavit funkci stand-by. Nastavení naleznete v návodu ke stanici.

Kde si mohu stáhnout návod k použití WXMP MS?

Návod je k dispozici zdarma ve formátu PDF na webu notice-facile.com. Můžete si jej také stáhnout z webu Weller.

Co znamená 'ESD' v návodu?

ESD znamená 'elektrostatický výboj'. Design a pracoviště v souladu s ESD chrání citlivé součástky před elektrostatickými výboji.

Jak zlikvidovat pájku na konci životnosti?

Neodhazujte zařízení do domovního odpadu. V souladu se směrnicí WEEE 2012/19/EU musí být shromažďováno odděleně a recyklováno způsobem šetrným k životnímu prostředí.

Jaká je doba záruky?

Záruka na výrobní vady je 12 měsíců po dodání. Platí pouze při použití v souladu s určením a s originálními díly.

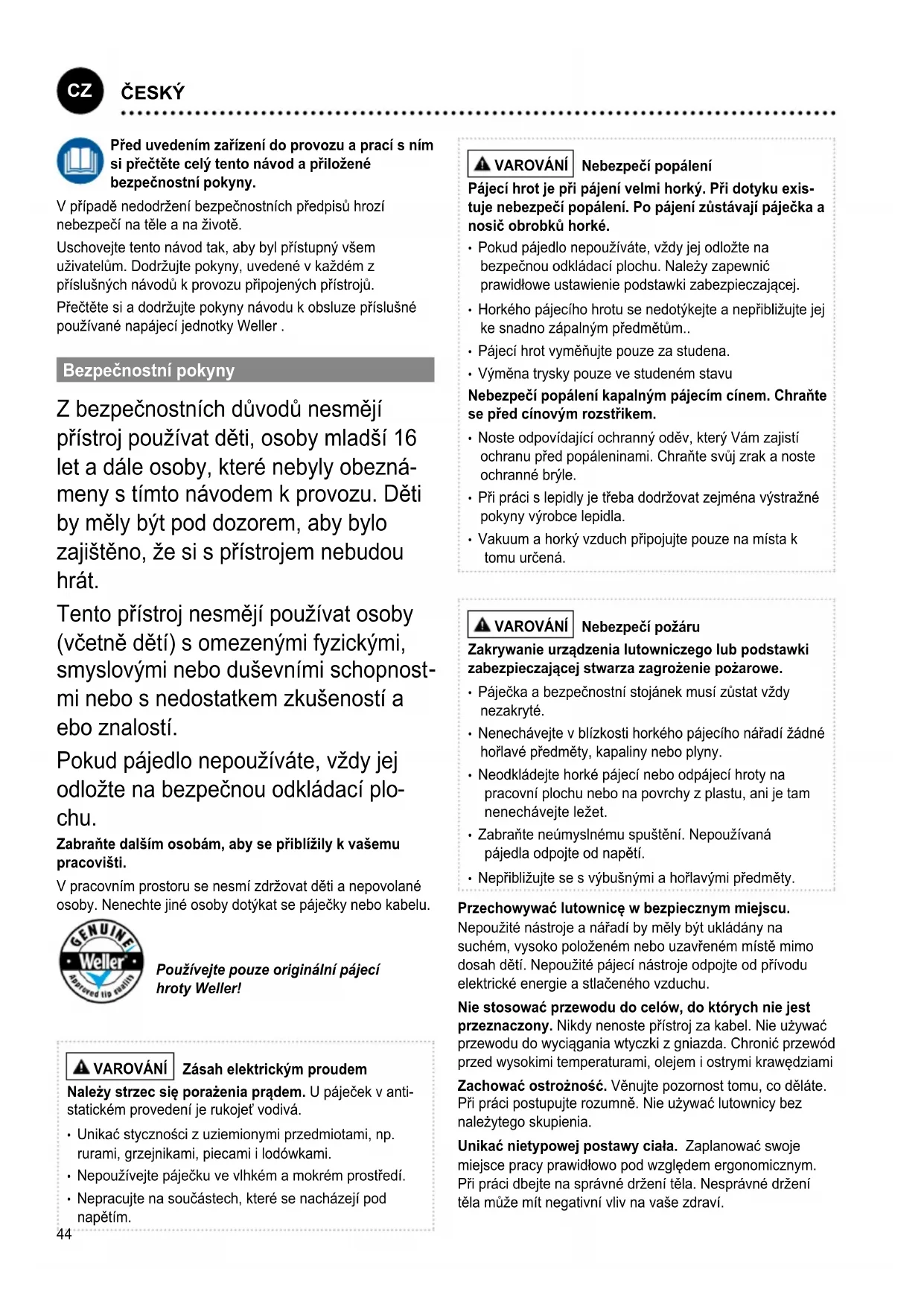

NÁVOD K OBSLUZE WXMP MS Weller

CZ Překlad původního návodu k používání

Před uvedením zařízení do provozu a prací s ním si přečtěte celý tento návod a přiložené bezpečnostní pokyny.

V případě nedodržení bezpečnostních předpisů hrozí nebezpečí na těle a na životě.

Uschovejte tento návod tak, aby byl přístupný všem uživatelům. Dodržujte pokyny, uvedené v každém z příslušných návodů k provozu připojených přístrojů.

Přečtěte si a dodržujte pokyny návodu k obsluze příslušné používané napájecí jednotky Weller.

Bezpečnostní pokyny

Z bezpečnostních důvodů nesmějí přístroj používat děti, osoby mladší 16 let a dále osoby, které nebyly obeznámeny s tímto návodem k provozu. Děti by měly být pod dozorem, aby bylo zajištěno, že si s přístrojem nebudou hrát.

Tento přístroj nesmějí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a ebo znalostí.

Pokud pájedlo nepoužíváte, vždy jej odložte na bezpečnou odkládací plochu.

Zabraňte dalším osobám, aby se přiblížily k vašemu pracovišti.

V pracovním prostoru se nesmí zdržovat děti a nepovolané osoby. Nenechte jiné osoby dotýkat se páječky nebo kabelu.

Používejte pouze originální pájecí hroty Weller!

▲ VAROVÁNÍ

• Unikać styczności z uziemionymi przedmiotami, np. rurami, grzejnikami, piecami i lodówkami.
• Nepoužívejte páječku ve vlhkém a mokrém prostředí.
• Nepracujte na součástech, které se nacházejí pod napětím.

⚠️ VAROVÁNÍ

Nebezpečí popálení

Pájecí hrot je při pájení velmi horký. Při dotyku existuje nebezpečí popálení. Po pájení zůstávají páječka a nosič obrobků horké.

• Pokud pájedło nepoužíváte, vždy jej odložte na bezpečnou odkládací plochu. Należy zapewnić prawidłowe ustawienie podstawki zabezpieczającej.
• Horkého pájecího hrotu se nedotýkejte a nepřibližujte jej ke snadno zápalným předmětům..
• Pájecí hrot vyměňujte pouze za studena.
  • Výměna trysky pouze ve studeném stavu

Nebezpečí popálení kapalným pájecím cínem. Chraňte se před cínovým rozstřikem.

• Noste odpovídající ochranný oděv, který Vám zajistí ochranu před popáleninami. Chraňte svůj zrak a noste ochranné brýle.
• Při práci s lepidly je třeba dodržovat zejména výstražné pokyny výrobce lepidla.
• Vakuum a horký vzduch připojujte pouze na místa k tomu určená.

VAROVÁNÍ

Nebezpečí požáru

• Páječka a bezpečnostní stojánek musí zůstat vždy nezakryté.
• Nenechávejte v blízkosti horkého pájecího nářadí žádné hořlavé předměty, kapaliny nebo plyny.
• Neodkládejte horké pájecí nebo odpájecí hroty na pracovní plochu nebo na povrchy z plastu, ani je tam nenechávejte ležet.
• Zabraňte neúmyslnému spuštění. Nepoužívaná pájedla odpojte od napětí.
• Nepřibližujte se s výbušnými a hořlavými předměty.

Nepoužité nástroje a nářadí by měly být ukládány na suchém, vysoko položeném nebo uzavřeném místě mimo dosah dětí. Nepoužité pájecí nástroje odpojte od přívodu elektrické energie a stlačeného vzduchu.

Unikać nietypowej postawy ciała. Zaplanować swoje miejsce pracy prawidłowo pod względem ergonomicznym. Při práci dbejte na správné držení těla. Nesprávné držení těla může mít negativní vliv na vaše zdraví.

Páječku je dovoleno uvést do provozu, pouze je-li v technicky bezvadném stavu. Ochranné prvky se nesmějí vyřazovat z provozu.

Poruchy a závady musejí být okamžitě odstraněny. Před každým použitím přístroje/nástroje je třeba pečlivě zkontrolovat ochranné prvky, zda správně a určeným způsobem fungují. Přesvědčte se, že pohyblivé díly bezvadně fungují, nikde se nesvírají a nejsou poškozené. Veškeré díly musejí být správně namontovány a splňovat všechny podmínky, aby byl zaručen bezvadný provoz přístroje.

Používejte správné nářadí. Používejte pouze příslušenství nebo nástavce, které jsou uvedeny v seznamu příslušenství nebo jsou schváleny výrobcem. Používejte příslušenství WELLER nebo nástavce pouze na originálních přístrojích WELLER. Použití jiných nástrojů nebo jiného příslušenství vám může způsobit zranění.

Nářadí zajistěte. Používejte upínacích prvků pro upnutí obrobku.

Používejte odsávání pájecích výparů. Jsou-li k dispozici zařízení na připojení odsávání pájecích výparů, přesvědčte se, že jsou tato zařízení připojená a používaná správným způsobem.

Použití v souladu s určením

Používejte páječku výhradně k pájení a odpájení, účelu uvedenému v návodu k obsluze, za zde uvedených podmínek.

Pájedlo smí být provozováno pouze s napájecími jednotkami Weller.

Tento přístroj lze používat pouze při pokojových teplotách a ve vnitřních prostorách. Přístroj chraňte před vlhkem a přímým slunečním zářením.

Uživatelské skupiny

V důsledku různě vysokých rizik a rizikových potenciálů smějí být některé z pracovních postupů vykonávány pouze vyškoleným odborným personálem.

Pracovní postup Uživatelské skupiny
Zadávání pájecích parametrů	Odborný personál s technick-ou kvalifikací
Výměna elektrických náhradních dílů	Elektrikář
Zadávání intervalů údržby Bezpečnostní technik
ObsluhaVýměna filtru	Laik
ObsluhaVýměna filtruVýměna elektrických náhradních dílů	Technicky vzdělaná osoba s vedením a pod dohledem kvalifikovaného odborníka

Údržba a servisní práce ohledně

⚠️ VAROVÁNÍ

Před prací na stroji vždy vytáhněte přívodní kabel ze zásuvky. Nechejte přístroj vychladnout.

Pravidelně kontrolujte všechny připojené kabely a hadice. Poškozené elektrické nářadí okamžitě přestaňte používat. Ucpané trysky se nesmějí používat.

Opravy musejí provádět pouze osoby vyškolené firmou Weller.

Používejte pouze originální náhradní díly WELLER.

VAROVÁNÍ

Nebezpečí popálení

- Pájecí hroty smějí být vyměňovány pouze v případě, že jsou vychladlé.

Pájecí zařízení musí ve vypnutém stavu zůstat alespoň 3 minuty na bezpečnostní odkládací ploše, než pájecí hrot vychladne. Stavová LED kontrola musí být vypnutá.

Teplotní chování

Páječka je vybavena interním senzorem používání. Jím lze nastavit funkci automatického vypnutí (režim stand-by). Nastavení je uvedeno v příslušném návodu k obsluze jednotky.

Záruka

Nároky kupujícího na odstranění vad zanikají jeden rok od dodávky. To neplatí pro nárok kupujícího na regres dle §§ 478, 479 BGB (německého občanského zákoníku).

Ze záruky ručíme jen tehdy, když jsme záruku na jakost a trvanlivost uvedli písemně a za použití pojmu „Záruka“.

Záruka zaniká v případě neodborného použití a zásahu nekvalifikovaných osob.

Bližší informace naleznete na stránkách www.weller-tools.com.

Symboly

Pozor!

Varování! Nebezpečí popálení

Přečtěte si návod k používání!

Design a pracoviště v antistatickém provedení.

Značka CE

Likvidace

Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektro-nickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrné recyklaci.

Technické údaje

	Micro Pico Ultra
Pájedlo WXMP WXMP MS WXPP WXPP MS WXUP MS
Teplotní rozsah °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Teplotní rozsah °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Příkon 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Sítové napětí 12 V / AC 12 V / AC 12 V / AC 12 V / AC 24 V / AC
Doba zahrátí(z 50 °C na 350 °C) (z 120 °F na 660 °F)	5 s 5 s	3 s 3 s 7 s
Konstrukční řady typu hrotu	RTRTM	RT MSRTM MS	RTP	RTP MS	RTU MS
Napájecí zdroj	WX / WXD / WXA / WXR

Odpájecí pinzeta / Odpájedlo	WXMTWXMT (MS)
Teplotní rozsah °C	100 - 450
Teplotní rozsah °F	200 - 850
Příkon	80 W (2x40 W)
Sítové napětí	12 V / AC
Doba zahrátí(z 50 °C na 350 °C) (z 120 °F na 660 °F)	5 s
Konstrukční řady typu hrotu	RTW / RTW (MS)
Napájecí zdroj	WX / WXD / WXA / WXR

Technické změny vyhrazeny!

Kábel nepoužívajte na účely, na ktoré nie je určený. A készüléket soha ne emelje fel a vezetéknél fogva. Kábel nepoužívajte na vyt'ahovanie zástrčky zo zásuvky. Kábel chráně pre horúčavou, olejmi a ostrými hranami

Pred uvedením do činnosti a pred prácou s prístrojom si preštuđujte dôkladne tento návod a priložené bezpečnostné pokyny.

Ked' spájkovačku nepoužívate, odložte ju vždy do bezpečnostného stojana.

Bodite pazljivi. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Spajkalnika ne uporabljajte, ko niste zbrani.

Izogibajte se nenormalni telesni drži. Delovni prostor oblikujte ergonomsko pravilno. Zabráňte chybám držania tela pri práci, chyby držania tela spôsobujú ujmi na držaní tela.

Skupiny používatel'ov

Pracovný krok Skupiny používatel'ov
Zadanie parametrov spájkovania	Odborný personál s technickým vzdelaním
Výmena elektrických náhradných dielov	Elektrotechnik
Zadanie intervalov údržby Odborník v oblasti bezpečnosti
Obsluha Výmena filtra	Laici
Obsluha Výmena filtra Výmena elektrických náhradných dielov	Učni technických odborov pod vedením a dozorom vyškolených odborníkov

Ošetrovanie a údržba

VÝSTRAHA

Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky. Zariadenie nechajte vychladnút'.

Opravy musí vykonávat' vyškolený personál spoločnosti Weller.

Výstraha! Nebezpečenstvo popálenia

Prečítajte si návod na obsluhu!

Uporaba v skladu s predpisi
