WXMP MS - Kaynak makinesi Weller - Ücretsiz kullanım kılavuzu

Ürün tipi	Lehim makinesi (havya)
Marka	Weller
Model	WXMP MS
Güç kaynağı	12 V / AC
Güç tüketimi	40 W (55 W)
Sıcaklık aralığı	100 °C - 450 °C (200 °F - 850 °F)
Sıcaklık yükselme süresi	5 s (50 °C'den 350 °C'ye)
Uç serisi tipi	RT, RTM, RT MS
Uyumlu güç ünitesi	WX / WXD / WXA / WXR
Uygun kullanım	Belirtilen koşullarda lehimleme ve lehim sökme
Ana fonksiyonlar	Kullanım sensörü ile otomatik kapanma (bekleme), antistatik
Yetkili kullanıcı grupları	Eğitimli uzmanlar, elektrikçiler, gözetim altındaki çıraklar
Güvenlik talimatları	Elektrik çarpmasına, yanıklara, yangına karşı koruma; orijinal uçlar kullanın
Bakım	Kabloları ve hortumları kontrol edin, filtreleri değiştirin, orijinal yedek parçalar kullanın
Uç değiştirme	Sadece soğuk durumda, en az 3 dakika soğuduktan sonra
Güvenlik tutacağı	Kullanılmadığında zorunlu güvenlik dinlenme plakası
Garanti	Teslimattan sonra 12 ay üretim hatalarına karşı
Onarılabilirlik	Sadece Weller tarafından eğitilmiş personel tarafından onarım, orijinal parçalar
Atık imhası	Evsel atıklara atmayın, WEEE'ye uygun geri dönüşüm
Kullanım ortam sıcaklığı	Kapalı alanlar, nemden ve güneşten korunaklı

Sık sorulan sorular - WXMP MS Weller

Weller WXMP MS havyanın ucu nasıl değiştirilir?

Ucu yalnızca soğukken değiştirin. Cihazı kapattıktan sonra, LED lamba sönene kadar aleti güvenlik tutacağında en az 3 dakika soğumaya bırakın. Yalnızca orijinal WELLER RT, RTM veya RT MS serisi uçları kullanın.

WXMP MS'in sıcaklık aralığı nedir?

Sıcaklık aralığı 100 °C ila 450 °C (200 °F ila 850 °F).

WXMP MS'i Weller dışında bir güç ünitesi ile kullanabilir miyim?

Hayır, havya yalnızca uyumlu Weller güç üniteleriyle kullanın: WX, WXD, WXA veya WXR.

Havya nasıl temizlenir ve bakımı yapılır?

Bakım öncesi cihazı fişten çekin. Kabloları ve hortumları düzenli olarak kontrol edin. Gerekirse filtreleri değiştirin. Yalnızca orijinal yedek parçalar kullanın.

Temel güvenlik talimatları nelerdir?

Topraklanmış parçalarla temastan kaçının, nemli ortamda çalışmayın, sıcak uca dokunmayın, yanıcı nesneleri uzak tutun ve kullanılmadığında aleti her zaman güvenlik tutacağına koyun.

Havyanın otomatik kapanma işlevi var mı?

Evet, alet, bekleme işlevini ayarlamaya olanak tanıyan dahili bir kullanım sensörü ile donatılmıştır. Ayarlar istasyon kılavuzunda bulunabilir.

WXMP MS kullanım kılavuzunu nereden indirebilirim?

Kılavuz, notice-facile.com sitesinde ücretsiz PDF formatında mevcuttur. Ayrıca Weller'in web sitesinden de indirebilirsiniz.

Kılavuzda 'ESD' ne anlama geliyor?

ESD, 'elektrostatik boşalma' anlamına gelir. ESD uyumlu tasarım ve çalışma istasyonu, hassas bileşenleri elektrostatik boşalmalara karşı korur.

Havya ömrünü tamamladığında nasıl imha edilir?

Cihazı evsel atıklara atmayın. WEEE 2012/19/EU direktifine uygun olarak ayrı toplanmalı ve çevre dostu bir şekilde geri dönüştürülmelidir.

Garanti süresi nedir?

Üretim hatalarına karşı garanti, teslimattan sonra 12 aydır. Yalnızca uygun kullanım ve orijinal parçalarla geçerlidir.

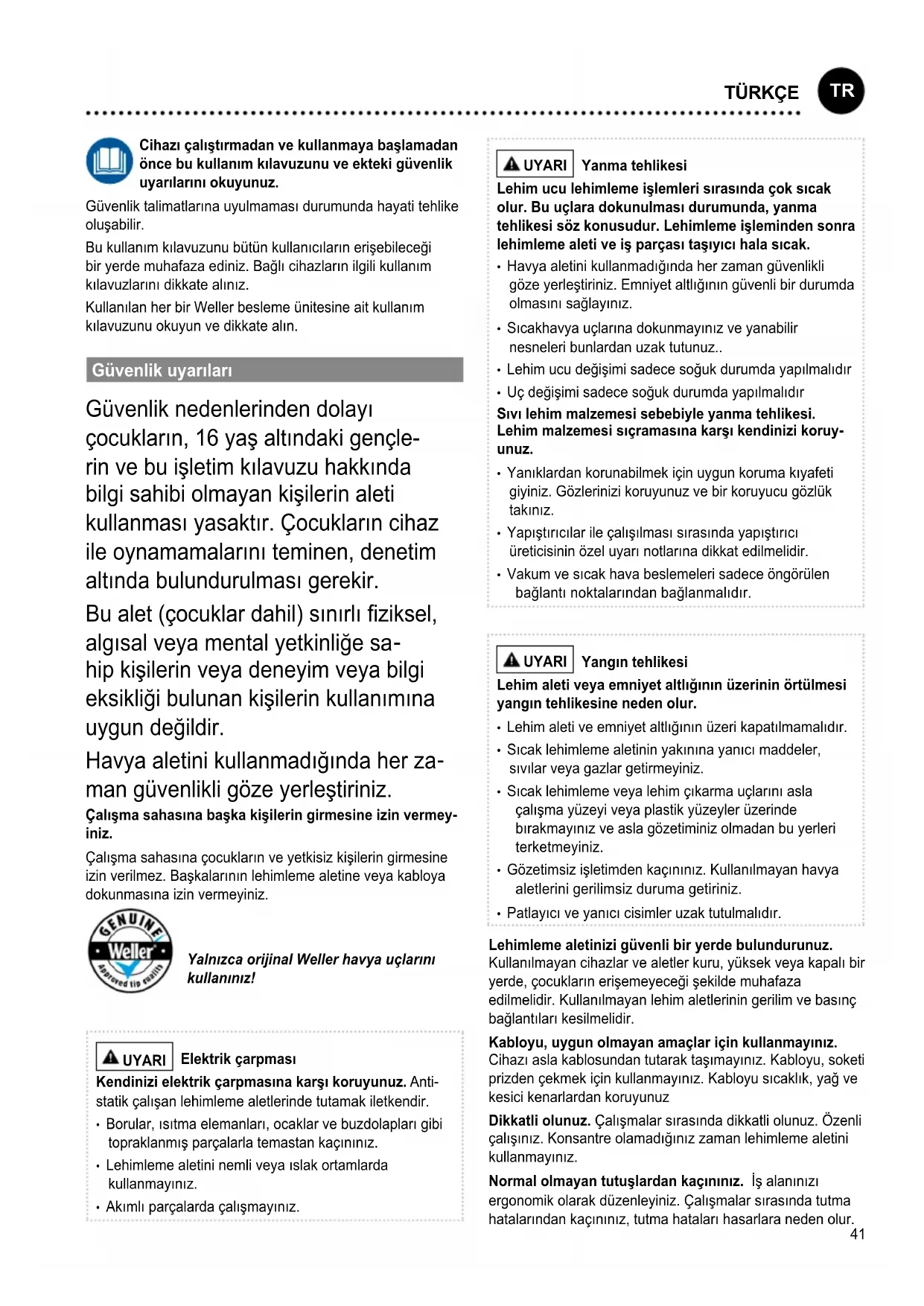

KULLANIM KILAVUZU WXMP MS Weller

TR Orijinal işletme talimatı çevirisi

Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu kullanım kılavuzunu ve ekteki güvenlik uyarılarını okuyunuz.

Güvenlik talimatlarına uyulmaması durumunda hayati tehlike oluşabilir.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz. Bağlı cihazların ilgili kullanım kılavuzlarını dikkate alınız.

Kullanılan her bir Weller besleme ünitesine ait kullanım kılavuzunu okuyun ve dikkate alın.

Güvenlik uyarıları

Güvenlik nedenlerinden dolayı çocukların, 16 yaş altındaki gençlerin ve bu işletim kılavuzu hakkında bilgi sahibi olmayan kişilerin aleti kullanması yasaktır. Çocukların cihaz ile oynamamalarını teminen, denetim altında bulundurulması gerekir.

Bu alet (çocuklar dahil) sınırlı fiziksel, algısal veya mental yetkinliğe sa-hip kişilerin veya deneyim veya bilgi eksikliği bulunan kişilerin kullanımına uygun değildir.

Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz.

Çalışma sahasına başka kişilerin girmesine izin vermeyiniz.

Çalışma sahasına çocukların ve yetkisiz kişilerin girmesine izin verilmez. Başkalarının lehimleme aletine veya kabloya dokunmasına izin vermeyiniz.

Yalnızca orijinal Weller havya uçlarını kullanınız!

UYARI

Elektrik çarpması

Kendinizi elektrik çarpmasına karşı koruyunuz. Anti-statik çalışan lehimleme aletlerinde tutamak iletkendir.

• Borular, ısıtma elemanları, ocaklar ve buzdolapları gibi topraklanmış parçalarla temastan kaçınız.
• Lehimleme aletini nemli veya ıslak ortamlarda kullanmayınız.
• Akımlı parçalarda çalışmayınız.

UYARI

Yanma tehlikesi

Lehim ucu lehimleme işlemleri sırasında çok sıcak olur. Bu uçlara dokunulması durumunda, yanma tehlikesi söz konusudur. Lehimleme işleminden sonra lehimleme aleti ve iş parçası taşıyıcı hala sıcak.

• Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz. Emniyet altlığının güvenli bir durumda olmasını sağlayınız.
• Sıcakhavya uçlarına dokunmayınız ve yanabilir nesneleri bunlardan uzak tutunuz..
• Lehim ucu değişimi sadece soğuk durumda yapılmalıdır
• Uç değişimi sadece soğuk durumda yapılmalıdır

Sıvı lehim malzemesi sebebiyle yanma tehlikesi. Lehim malzemesi sıçramasına karşı kendinizi koruyunuz.

• Yanıklardan korunabilmek için uygun koruma kıyafeti giyiniz. Gözlerinizi koruyunuz ve bir koruyucu gözlük takınız.
• Yapıştırıcılar ile çalışılması sırasında yapıştırıcı üreticisinin özel uyarı notlarına dikkat edilmelidir.
• Vakum ve sıcak hava beslemeleri sadece öngörülen bağlantı noktalarından bağlanmalıdır.

UYARI

Yangın tehlikesi

Lehim aleti veya emniyet altlığının üzerinin örtülmesi yangın tehlikesine neden olur.

• Lehim aleti ve emniyet altlığının üzeri kapatılmamalıdır.
• Sıcak lehimleme aletinin yakınına yanıcı maddeler, sıvılar veya gazlar getirmeyiniz.
• Sıcak lehimleme veya lehim çıkarma uçlarını asla çalışma yüzeyi veya plastik yüzeyler üzerinde bırakmayınız ve asla gözetiminiz olmadan bu yerleri terketmeyiniz.
• Gözetimsiz işletimden kaçınınız. Kullanılmayan havya aletlerini gerilimsiz duruma getiriniz.
• Patlayıcı ve yanıcı cisimler uzak tutulmalıdır.

Lehimleme aletinizi güvenli bir yerde bulundurunuz.

Kullanılmayan cihazlar ve aletler kuru, yüksek veya kapalı bir yerde, çocukların erişemeyeceği şekilde muhafaza edilmelidir. Kullanılmayan lehim aletlerinin gerilim ve basınç bağlantıları kesilmelidir.

Kabloyu, uygun olmayan amaçlar için kullanmayınız.

Cihazı asla kablosundan tutarak taşımayınız. Kabloyu, soketi prizden çekmek için kullanmayınız. Kabloyu sıcaklık, yağ ve kesici kenarlardan koruyunuz

Dikkatli olunuz. Çalışmalar sırasında dikkatli olunuz. Özenli çalışınız. Konsantre olamadığınız zaman lehimleme aletini kullanmayınız.

Normal olmayan tutuşlardan kaçınız. İş alanınızı ergonomik olarak düzenleyiniz. Çalışmalar sırasında tutma hatalarından kaçınız, tutma hataları hasarlara neden olur.

Lehimleme aleti sadece teknik olarak uygun durumlarda çalıştırılmalıdır. Koruma tertibatları çıkarılmamalı veya devre dışı bırakılmamalıdır.

Arızalar ve hatalar derhal giderilmelidir. Cihazın / aletin her kullanımından önce koruma tertibatlarının sorunsuz ve düzgün çalıştığından emin olunmalıdır. Hareketli parçalar sorunsuz çalışma, sıkışma veya hasarlı olma bakımından kontrol edilmelidir. Tüm parçalar doğru şekilde monte edilmiş olmalı ve cihazın sorunsuz şekilde çalışması için gereken tüm koşulları karşılamalıdır.

Doğru aletleri kullanınız. Sadece aksesuar listesinde bulunan veya üretici tarafından onaylanan aksesuarları ve ilave cihazları kullanınız. WELLER aksesuarlarını veya ilave cihazlarını sadece orijinal WELLER cihazlarında kullanınız. Başka aletlerin ve aksesuarların kullanılması durumunda, yaralanma tehlikesi söz konusu olabilir.

Aleti emniyete alınız. İşlenen parçayı sabitlemek için germe tertibatları kullanınız.

Lehim dumanı emme sistemi kullanınız. Lehim dumanı emme sistemlerinin bağlantısı için bazı tertibatlar varsa bunların bağlı olduğundan ve doğru biçimde kullanıldığından emin olunuz.

Kullanim

Lehim telini sadece kullanım kılavuzunda belirtilen amaca uygun olarak lehimlemek veya lehim çözmek için, burada belirtilen koşullara uygun olarak kullanınız.

Havya çubuğu yalnızca Weller besleme üniteleri ile çalıştırılmalıdır.

Bu cihaz sadece oda sıcaklığında ve iç mekanlarda kullanılabilir. Neme ve doğrudan gelen güneş ışınlarına karşı korunmalıdır.

Kullanıcı grupları

Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.

Çalışma adımı Kullanıcı grupları

Lehim parametresi bilgisi Teknik eğitimli uzman personel
Elektrikli yedek parçaların değiştirilmesi	Uzman elektrik teknisyeni
Bakım aralıkları bilgisi Güvenlik uzmanı
KullanımFiltre değişimi	Uzman olmayan çalışan
KullanımFiltre değişimiElektrikli yedek parçaların değiştirilmesi	Teknik eğitim görenler,eğitimli uzmanların gözetimin-de ve talimatıyla çalışabilir

temizliği ve bakımı

Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin. Cihazın soğumasını bekleyin.

Düzenli olarak bağlı olan tüm kabloları ve hortumları kontrol ediniz. Hasarlı elektrikli el aletleri derhal kullanım dışı bırakılmalıdır.

Tikalı uçlar kullanılmamalıdır.

Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Yanma tehlikesi

- Havya uçları sadece soğuk oldukları durumlarda değiştirilmelidir.

Havya aleti kapalı durumdayken, havya ucu soğuyana kadar en az üç dakika güvenlik gözünde kalmalıdır. LED durum göstergesi kapalı olmalıdır.

Isi tutumu

Lehim aleti entegre bir kullanım sensörüne sahiptir. Bu sensör üzerinden otomatik devre dışı bırakma fonksiyonu ayarlanabilir (bekleme). Ayarları, ilgili istasyon kullanım kılavuzunda bulunabilir.

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre satıcının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirildiği taktirde iptal olur.

Lütfen adresinden bilgi alınız www.weller-tools.com.

Semboller

Dikkat!

Uyari! Yanma tehlikesi

Kullanım kılavuzu mutlaka okunmalıdır!

ESD uyumlu tasarım ve ESD uyumlu çalışma alanı

CE işareti

imha etme

Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EU Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre sartlarına uygun bir sekilde tekrar değerlendirmeye gönderilmelidir.

Teknik Veriler

	Micro Pico Ultra
Havya çubuğu WXMP WXMP MS WXPP WXPP MS WXUP MS
Sıcaklık sahası °C	100 - 450	100 - 450	100 - 450	100 - 450	100 - 450
Sıcaklık sahası °F	200 - 850	200 - 850	200 - 850	200 - 850	200 - 850
Güç tüketimi 40 W	(55 W)	40 W(55 W)	40 W 40 W	150 W
Şebeke gerilimi 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 24 V / AC
Isıtma süresi(50°C'den 350°C'ye) (120°F'den 660°F'ye)	5 s 5 s 3 $	3 s 7 s
Uç tipi model serisi	RTRTM	RT MSRTM MS	RTP	RTP MS	RTU MS
Besleme ünitesi	WX / WXD / WXA / WXR

Lehim sökme pensesi /Lehim sökme çubuğu	WXMTWXMT (MS)
Sıcaklık sahası °C	100 - 450
Sıcaklık sahası °F	200 - 850
Güç tüketimi	80 W (2x40 W)
Şebeke gerilimi	12 V / AC
Isıtma süresi(50°C'den 350°C'ye) (120°F'den 660°F'ye)	5 s
Uç tipi model serisi	RTW / RTW (MS)
Besleme ünitesi	WX / WXD / WXA / WXR

Teknik değişiklik yapma hakkı saklıdır!
