| Tipo di prodotto | Macchina per saldatura (saldatore a stilo) |
| Marca | Weller |
| Modello | WXMP MS |
| Alimentazione | 12 V / AC |
| Potenza assorbita | 40 W (55 W) |
| Intervallo di temperatura | 100 °C - 450 °C (200 °F - 850 °F) |
| Tempo di riscaldamento | 5 s (da 50 °C a 350 °C) |
| Serie tipo di punta | RT, RTM, RT MS |
| Unità di alimentazione compatibile | WX / WXD / WXA / WXR |
| Utilizzo conforme | Saldatura e dissaldatura nelle condizioni indicate |
| Funzioni principali | Spegnimento automatico (stand-by) tramite sensore di utilizzo, antistatico |
| Gruppi di utenti autorizzati | Specialisti formati, elettricisti, apprendisti sotto supervisione |
| Istruzioni di sicurezza | Protezione contro scosse elettriche, ustioni, incendi; utilizzare punte originali |
| Manutenzione | Controllare cavi e tubi, sostituire filtri, utilizzare pezzi originali |
| Sostituzione della punta | Solo a freddo, dopo almeno 3 minuti di raffreddamento |
| Supporto di sicurezza | Piastra di appoggio di sicurezza obbligatoria quando non in uso |
| Garanzia | 12 mesi dopo la consegna per difetti di fabbricazione |
| Riparabilità | Riparazioni solo da personale formato da Weller, pezzi originali |
| Smaltimento dei rifiuti | Non gettare nei rifiuti domestici, riciclo conforme RAEE |
| Temperatura ambiente di utilizzo | Ambienti chiusi, al riparo dall'umidità e dal sole |
Domande frequenti - WXMP MS Weller
Domande degli utenti su WXMP MS Weller
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Saldatrice in formato PDF gratuitamente! Trova il tuo manuale WXMP MS - Weller e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WXMP MS del marchio Weller.
MANUALE UTENTE WXMP MS Weller

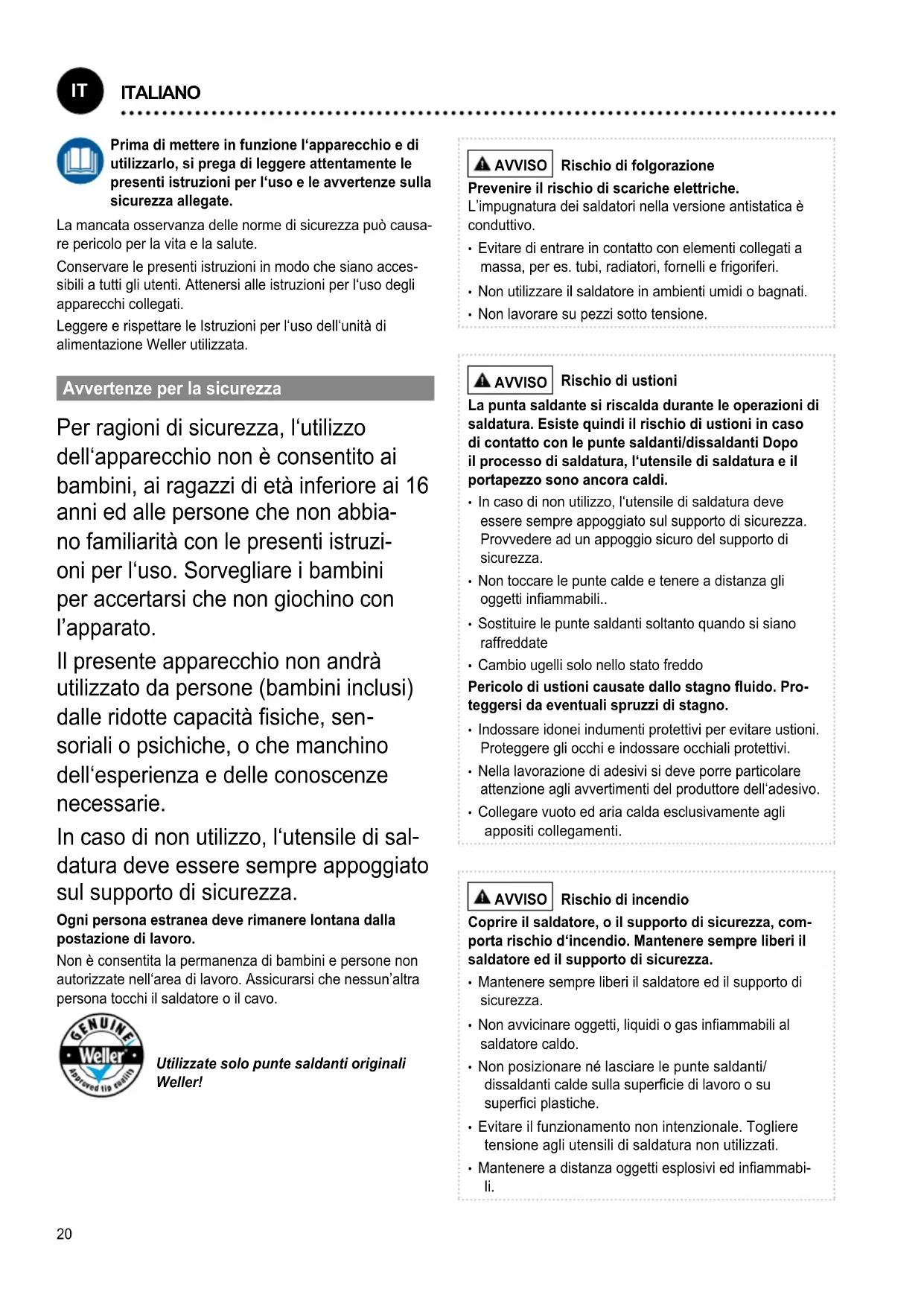

IT Traduzione delle istruzioni originali
Prima di mettere in funzione l'apparecchio e di utilizzarlo, si prega di leggere attentamente le presenti istruzioni per l'uso e le avvertenze sulla sicurezza allegate.
La mancata osservanza delle norme di sicurezza può causare pericolo per la vita e la salute.
Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti. Attenersi alle istruzioni per l'uso degli apparecchi collegati.
Leggere e rispettare le Istruzioni per l'uso dell'unità di alimentazione Weller utilizzata.
Avvertenze per la sicurezza
Per ragioni di sicurezza, l'utilizzo dell'apparecchio non è consentito ai bambini, ai ragazzi di età inferiore ai 16 anni ed alle persone che non abbia-no familiarità con le presenti istruzioni per l'uso. Sorvegliare i bambini per accertarsi che non giochi con l'apparato.
Il presente apparecchio non andrà utilizzato da persone (bambini inclusi) dalle ridotte capacità fisiche, sensoriali o psichiche, o che manchino dell'esperienza e delle conoscenze necessarie.
In caso di non utilizzo, l'utensile di sal- datura deve essere sempre appoggiato sul supporto di sicurezza.
Ogni persona estranea deve rimanere lontana dalla postazione di lavoro.
Non è consentita la permanenza di bambini e persone non autorizzate nell'area di lavoro. Assicurarsi che nessun'altra persona tocchi il saldatore o il cavo.
Utilizzate solo punte saldanti originali Weller!
AVVISO
Rischio di folgorazione
Prevenire il rischio di scariche elettriche.
L'impugnatura dei saldatori nella versione antistatica è conduttivo.
- Evitare di entrare in contatto con elementi collegati a massa, per es. tubi, radiatori, fornelli e frigoriferi.
• Non utilizzare il saldatore in ambienti umidi o bagnati.
• Non lavorare su pezzi sotto tensione.
AVVISO
Rischio di ustioni
La punta saldante si riscalda durante le operazioni di saldatura. Esiste quindi il rischio di ustioni in caso di contatto con le punte saldanti/dissaldanti Dopo il processo di saldatura, l'utensile di saldatura e il portapezzo sono ancora caldi.
- In caso di non utilizzo, l'utensile di saldatura deve essere sempre appoggiato sul supporto di sicurezza. Provvedere ad un appoggio sicuro del supporto di sicurezza.
- Non toccare le punte calde e tenere a distanza gli oggetti infiammabili..
- Sostituire le punte saldanti soltanto quando si siano raffreddate
• Cambio ugelli solo nello stato freddo
Pericolo di ustioni causate dallo stagno fluido. Proteggersi da eventuali spruzzi di stagno.
- Indossare idonei indumenti protettivi per evitare ustioni. Proteggere gli occhi e indossare occhiali protettivi.
- Nella lavorazione di adesivi si deve porre particolare attenzione agli avvertimenti del produttore dell'adesivo.
- Collegare vuoto ed aria calda esclusivamente agli appositi collegamenti.
AVVISO
Rischio di incendio
Coprire il saldatore, o il supporto di sicurezza, comporta rischio d'incendio. Mantenere sempre liberi il saldatore ed il supporto di sicurezza.
- Mantenere sempre liberi il saldatore ed il supporto di sicurezza.
- Non avvicinare oggetti, liquidi o gas infiammabili al saldatore caldo.
- Non posizionare né lasciare le punte saldanti/ dissaldanti calde sulla superficie di lavoro o su superfici plastiche.
- Evitare il funzionamento non intenzionale. Togliere tensione agli utensili di saldatura non utilizzati.
- Mantenere a distanza oggetti esplosivi ed infiammabili.
Conservare il saldatore in un luogo sicuro. Apparecchi e utensili inutilizzati andranno conservati in un luogo asciutto, in alto o al chiuso, fuori dalla portata dei bambini. Togliere tensione e pressione agli utensili di saldatura inutilizzati.
Non utilizzare il cavo per scopi diversi da quelli per cui è stato concepito. Non utilizzare in alcun caso il cavo per trasportare l'apparecchio. Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e oggetti acuminati.
Usare molta cautela. Prestare attenzione a ciò che si sta facendo. Lavorare con buonsenso. Non utilizzare il saldatore se non si e concentrati.
Evitare una postura anomala. Allestire il posto di lavoro in modo corretto dal punto di vista ergonomico. Quando si lavora evitare le cattive posture che possono causare danni posturali.
Il saldatore deve essere utilizzato solo in condizioni di funzionamento perfette. I dispositivi di protezione non devono essere disattivati.
Eventuali guasti e difetti devono essere eliminati immediatamente. Prima di ogni utilizzo dell'apparecchio/ utensile è necessario verificare il funzionamento ineccepibile e conforme dei dispositivi di sicurezza. Controllare se le parti mobili funzionano correttamente e non si inceppano o se sono danneggiate. Tutte le parti dovranno essere montate correttamente e adempiere a tutte le condizioni necessarie per un funzionamento a regola d'arte dell'apparecchio.
Utilizzare il tipo di utensile appropriato. Utilizzare solo accessori o apparecchi ausiliari riportati nell'elenco accessori o approvati dal produttore. Utilizzare accessori o apparecchi ausiliari WELLER solo con apparecchi originali WELLER. L'impiego di altri utensili o accessori può sottoporvi a un pericolo di lesioni.
Mettere in sicurezza l'utensile. Utilizzare dispositivi di fissaggio per tenere fermo il pezzo in lavorazione.
Utilizzare un sistema di aspirazione dei fumi di saldatura. Qualora siano presenti dispositivi per il collegamento di sistemi di aspirazione dei fumi di saldatura, accertarsi che siano collegati e vengano impiegati correttamente.
Utilizzo Conforme
Utilizzare il saldatore esclusivamente secondo lo scopo indicato dalle istruzioni per l'uso, per eseguire interventi di saldatura e dissaldatura alle condizioni qui specificate.
Il saldatore andrà utilizzato esclusivamente con le unità di alimentazione Weller.
Il presente apparecchio andrà utilizzato esclusivamente a temperatura ambiente ed in ambienti interni. Proteggere dall'umidità e dall'irradiazione solare diretta.
Gruppi utenti
Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito.
| Fase operativa Gruppi utenti | |
| Impostazione dei parametri di saldatura | Personale specializzato in possesso di formazione tecnica |
| Sostituzione di parti elettriche di ricambio | Elettricista |
| Impostazione degli intervali di manutenzione | Addetto alla sicurezza |
| Utilizzo Sostituzione del filtro | Non occorre preparazione specifica |
| Utilizzo Sostituzione del filtro Sostituzione di parti elettriche di ricambio | Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specifica |
Cura e manutenzione
Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina dalla presa di corrente Lasciar raffreddare l'apparecchio.
Controllare a intervalli regolari tutti i cavi e tubi flessibili collegati. Rimuovere immediatamente gli elettroutensili difettosi da ogni ulteriore utilizzo.
Non si devono utilizzare ugelli intasati.
Le riparazioni andranno effettuate da personale appositamente formato da Weller. Utilizzare soltanto pezzi di ricambio originali.
Rischio di ustioni
- Le punte saldanti possono essere sostituite soltanto quando siano fredde.
Una volta spento, l'utensile di saldatura dovrà restare per almeno 3 minuti nel supporto di sicurezza, affinché la punta saldante si raffreddi. L'indicatore di stato a LED dovrà essere spento.
Comportamento temperatura
L'utensile di saldatura è dotato di un sensore di utilizzo, che consente di impostare una funzione di disinserzione automatica (Stand by). Per le impostazioni, consultare le istruzioni per l'uso della stazione specifica.
Garanzia
I diritti di reclamo dell'acquirente per eventuali difetti decadono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.
Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine „Garanzia“.
La garanzia decadrà in caso di utilizzo non conforme o qualora persone non qualificate abbiano effettuato interventi.
Per ulteriori informazioni:
www.weller-tools.com.
Simboli
Attenzione!
Avviso! Rischio di ustioni
Leggere le Istruzioni d'uso.
Concezione e postazione di lavoro a norma ESD
Contrassegno CE
Smaltimento
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separatamente, al fine di essere reimpiegate in modo eco- compatibile.
Dati Tecnici
| Micro Pico Ultra | |||||
| Saldatore WXMP WXMP MS WXPP WXPP MS WXUP MS | |||||
| Range di temperatura °C | 100 - 450 | 100 - 450 | 100 - 450 | 100 - 450 | 100 - 450 |
| Range di temperatura °F | 200 - 850 | 200 - 850 | 200 - 850 | 200 - 850 | 200 - 850 |
| Potenza assorbita 40 W | (55 W) | 40 W(55 W) | 40 W 40 W | 150 W | |
| Tensione di rete 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 12 V / AC 3 | |||||
| Tempo di riscaldamento(50°C a 350°C) (120°F a 660°F) | 5 s 5 s 3 s 3 s 7 s | ||||
| Tipo di punta, serie | RTRTM | RT MSRTM MS | RTP | RTP MS | RTU MS |
| Unità di alimentazione | WX / WXD / WXA / WXR | ||||
| Pinzetta dissaldante / Dissaldatore | WXMTWXMT (MS) |
| Range di temperatura °C | 100 - 450 |
| Range di temperatura °F | 200 - 850 |
| Potenza assorbita | 80 W (2x40 W) |
| Tensione di rete | 12 V / AC |
| Tempo di riscaldamento(50°C a 350°C) (120°F a 660°F) | 5 s |
| Tipo di punta, serie | RTW / RTW (MS) |
| Unità di alimentazione | WX / WXD / WXA / WXR |
Con riserva di modifiche tecniche.
