ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BPA 1119 BT BLAUPUNKT

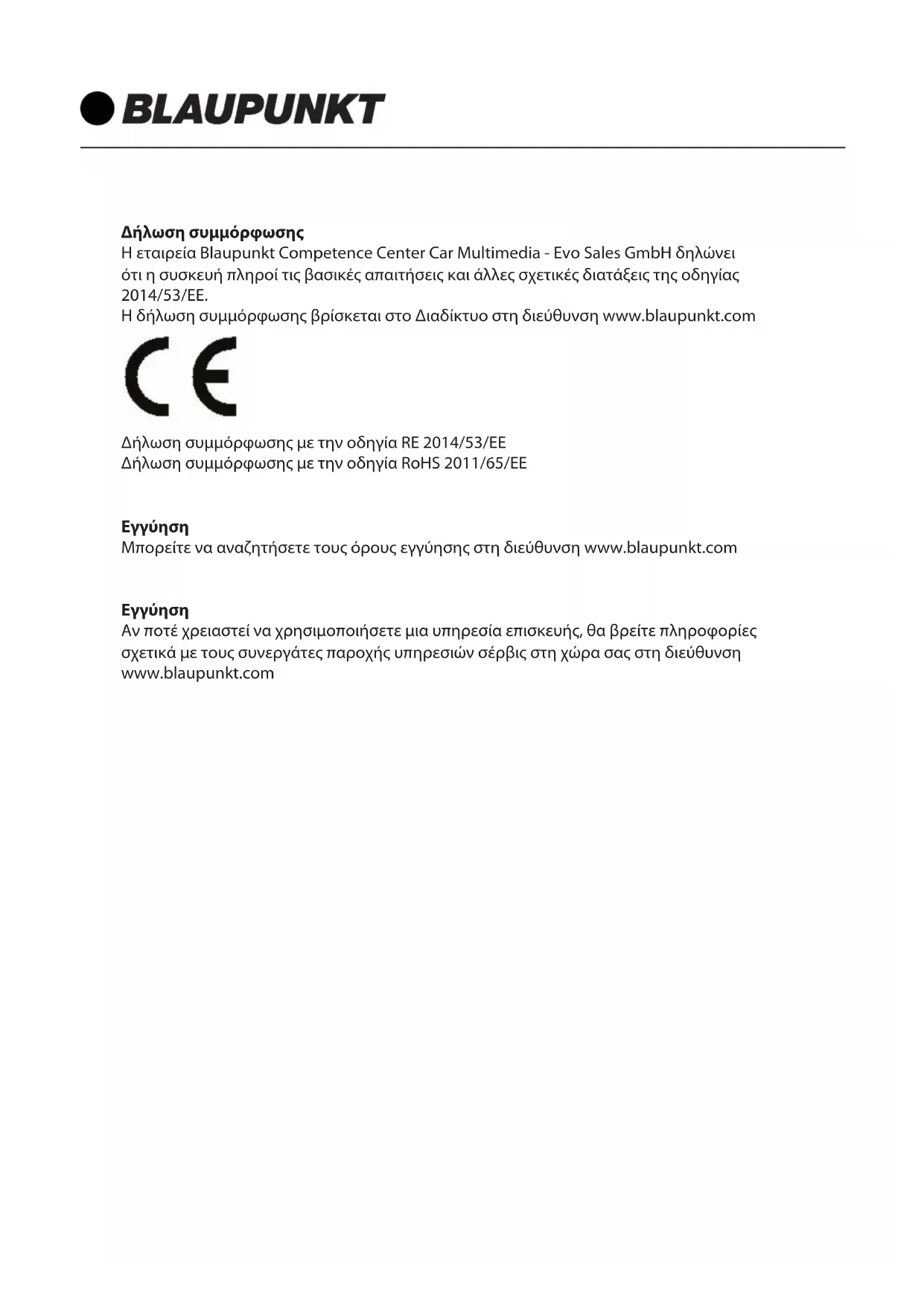

Μπορείτε να αναζητήσετε τους όρους εγγύησης στη διεύθυνση www.blaupunkt.com

Αν ποτέ χρειαστεί να χρησιμοποιήσετε μια υπηρεσία επισκευής, θα βρείτε πληροφορίες σχετικά με τους συνεργάτες παροχής υπηρεσιών σέρβις στη χώρα σας στη διεύθυνση www.blaupunkt.comΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΑΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

1. Αυτή η συσκευή αναπαραγωγής πρέπει να εγκατασταθεί από επαγγελματία τεχνικό.

2. Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες χρήσης της συσκευής πριν από την εγκατάστασή

3: Βεβαιωθείτε ότι έχετε συνδέσει όλα τα άλλα καλώδια πριν από τη σύνδεση της παροχής

4. Για την αποφυγή βραχυκυκλώματος. Βεβαιωθείτε ότι όλα τα εκτεθειμένα καλώδια είναι

5. Στερεώστε όλα τα καλώδια μετά την εγκατάσταση.

6. Κάντε σύνδεση με τη συσκευή αναπαραγωγής σύμφωνα με τις οδηγίες χρήστη. Η εσφαλμένη

σύνδεση μπορεί να προκαλέσει βλάβη.

7. Αυτή η συσκευή αναπαραγωγής είναι συμβατή μόνο με αυτοκίνητο 12V DC και βεβαιωθείτε

ότι το αυτοκίνητό σας ανήκει σε αυτό το είδος ηλεκτρικού συστήματος γείωσης με αγωγούς

8. Συνδέστε τα καλώδια σωστά. Η λανθασμένη σύνδεση θα προκαλέσει δυσλειτουργία ή βλάβη στο

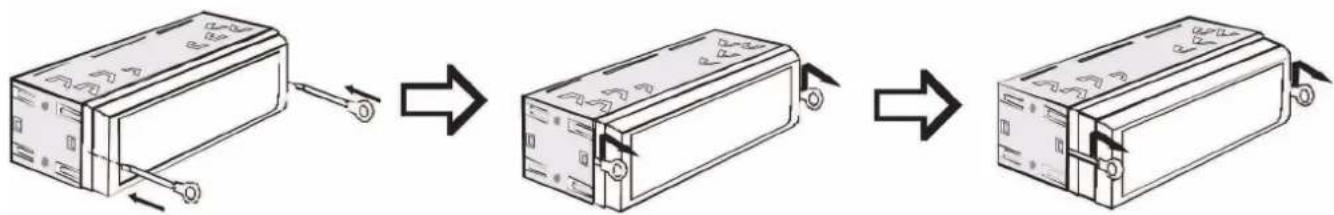

ηλεκτρικό σύστημα. ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΑΦΑΙΡΕΣΗ ΤΗΣ ΜΟΝΑΔΑΣ Τοποθετήστε τα κλειδιά που παρέχονται στις δύο πλευρές της μονάδας έως ότου κάνουν κλικ. Τραβήξτε τα κλειδιά έτσι ώστε να αφαιρέσουν τη μονάδα από το ταμπλό.1. Αυτή η συσκευή αναπαραγωγής μπορεί να χρησιμοποιηθεί μόνο από το ηλεκτρικό σύστημα γείωσης με αγωγούς καθόδου 12V DC.

2. Μη συνδέετε τους ακροδέκτες της μπαταρίας του αυτοκινήτου έως ότου η συσκευή

αναπαραγωγής είναι απολύτως καλά συναρμολογημένη.

3. Βεβαιωθείτε ότι συνδέσατε το κίτρινο καλώδιο με το θετικό πόλο της μπαταρίας (+).

4. Όταν αλλάζετε την ασφάλεια .Βεβαιωθείτε ότι τα τεχνικά στοιχεία είναι ίδια.

5. Η χρήση καλής ποιότητας ηχείου με 4-8 ohm μπορεί να έχει ως αποτέλεσμα την καλύτερη

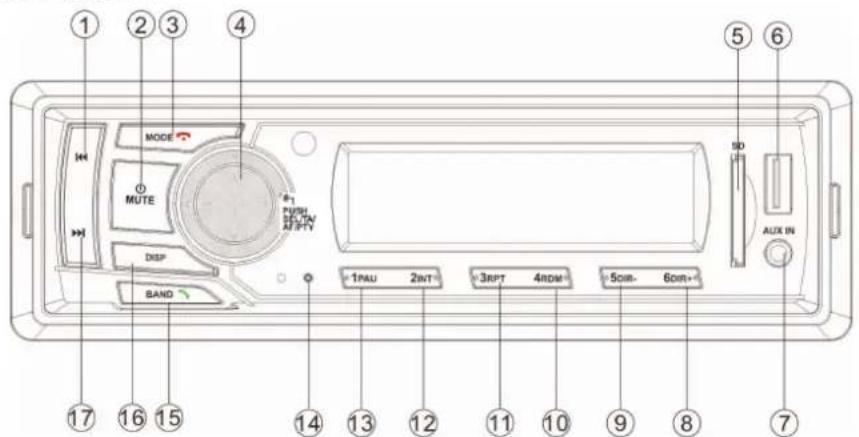

απόδοση του εξοπλισμού. ΘΕΣΗ ΠΛΗΚΤΡΩΝ ΕΛΕΓΧΟΥ

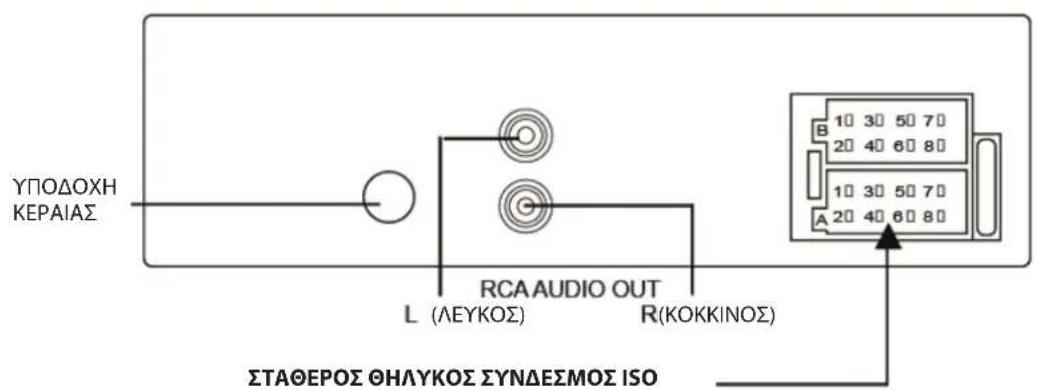

ΕΓΚΑΤΑΣΤΑΣΗ ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ

ΣΤΑΘΕΡΟΣ ΘΗΛΥΚΟΣ ΣΥΝΔΕΣΜΟΣ ISO ΣΥΝΔΕΣΜΟΣ Α

4. ΣΤΑΘΕΡΗ ΠΑΡΟΧΗ ΙΣΧΥΟΣ +12V (κίτρινος)

5. ΗΛΕΚΤΡΙΚΗ ΚΕΡΑΙΑ (μπλε)

1. ΠΙΣΩ ΔΕΞΙΟ ΗΧΕΙΟ (+) (βιολετί)

2. ΠΙΣΩ ΔΕΞΙΟ ΗΧΕΙΟ (-) (βιολετί/μαύρος)

3. ΜΠΡΟΣΤΙΝΟ ΔΕΞΙΟ ΗΧΕΙΟ (+) (γκρι)

4. ΜΠΡΟΣΤΙΝΟ ΔΕΞΙΟ ΗΧΕΙΟ (-) (γκρι/μαύρος)

5. ΜΠΡΟΣΤΙΝΟ ΑΡΙΣΤΕΡΟ ΗΧΕΙΟ (+) (λευκός)

6. ΜΠΡΟΣΤΙΝΟ ΑΡΙΣΤΕΡΟ ΗΧΕΙΟ (-) (λευκός/

7. ΠΙΣΩ ΑΡΙΣΤΕΡΟ ΗΧΕΙΟ (+) (πράσινος)

8. ΠΙΣΩ ΑΡΙΣΤΕΡΟ ΗΧΕΙΟ (-) (πράσινος/μαύρος)

(ΚΟΚΚΙΝΟΣ)Πλήκτρο Πάτημα RADIO USB/SD AUX IN BT MOD Σύντομο αλλαγή πηγής αλλαγή πηγής αλλαγή πηγής αλλαγή πηγής/ τερματισμός κλήσης Παρατεταμένο / / / τερματισμός κλήσης BAND/

Απάντηση/κλήση Παρατεταμένο

Ενεργοποίηση/Σίγαση Παρατεταμένο Απενεργοποίηση Απενεργοποίηση Απενεργοποίηση Απενεργοποίηση DISP Σύντομο εμφάνιση ρολογιού

αναπαραγωγής<- ->ID3

εμφάνιση ρολογιού Παρατεταμένο ρύθμιση ρολογιού ρύθμιση ρολογιού ρύθμιση ρολογιού ρύθμιση ρολογιού

προηγούμενο / προηγούμενο Παρατεταμένο μείωση έντασης

Γρήγορη κίνηση προς τα πίσω

επόμενο / επόμενο Παρατεταμένο αύξηση έντασης

Γρήγορη κίνηση προς τα εμπρός

αναπαραγωγή / παύση/αναπαραγωγή Παρατεταμένο

INT on/o / / Παρατεταμένο

RDM on/o / / Παρατεταμένο

DIR- / / Παρατεταμένο

σταθμού στο M5 -10 / / 6/DIR+

DIR+ / / Παρατεταμένο

σταθμού στο M6 +10 / / VOL Παρατεταμένο VOL πάνω/κάτω VOL πάνω/κάτω VOL πάνω/κάτω VOL πάνω/κάτω SEL (push VOL)

LOUD/EQ Παρατεταμένο AF/TA/PTY/TA VOL AF/TA/TA VOL AF/TA/TA VOL AF/TA/TA VOL ΛΕΙΤΟΥΡΓΙΕΣ ΠΛΗΚΤΡΩΝΛΕΙΤΟΥΡΓΙΑ ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Ενεργοποίηση/απενεργοποίηση της μονάδας και λειτουργία σίγασης Πατήστε το πλήκτρο PWR/MUTE για να ενεργοποιήσετε τη συσκευή. Όταν το σύστημα είναι ενεργοποιημένο. Πατήστε σύντομα αυτό το πλήκτρο για την ενεργοποίηση/απενεργοποίηση της σίγασης. Πατήστε και κρατήστε πατημένο αυτό το πλήκτρο για να απενεργοποιήσετε τη

Ρύθμιση μενού ήχου και μενού ρυθμίσεων Πατήστε επανειλημμένα το πλήκτρο SEL για το μενού ήχου: FM Mode: BAS(Bass)-TRE(Treble)-BAL(Balance)-FAD(Fader)-LOUD-EQ– DX/LOCAL –STEREO/ MONO Πατήστε και κρατήστε πατημένο το πλήκτρο SEL για το μενού ρυθμίσεων: AF(ON/OFF)-TA(ON/OFF)-PTY OFF(PTY SPEECH/MUSIC)–TA VOL(default 20) Σε κάθε περίπτωση. Περιστρέφετε το πόμολο VOL για να αλλάξετε τις ρυθμίσεις. Εμφάνιση του ρολογιού Πατήστε σύντομα το πλήκτρο DISP για να εμφανιστεί το ρολόι. Ρύθμιση ρολογιού Πατήστε και κρατήστε πατημένο το πλήκτρο DISP για 2 δευτερόλεπτα. Η ένδειξη HH θα αναβοσβήνει. Περιστρέφετε το πόμολο VOL για να ρυθμίσετε τις ώρες. Μετά περιστρέψτε το πόμολο VOL για να περάσετε στην αλλαγή των λεπτών. Τώρα περιστρέφετε το πόμολο VOL για να ρυθμίσετε τα λεπτά. Μετά πατήστε το πλήκτρο DISP για έξοδο. Επαναφορά της μονάδας Το πλήκτρο RESET πρέπει να ενεργοποιηθεί σε περίπτωση που: a) Ορισμένα πλήκτρα δεν λειτουργούν. b) Ένα σύμβολο σφάλματος εμφανίζεται στην οθόνη. Προσοχή: αν πατήσετε το πλήκτρο RESET θα χαθεί όλη η μνήμη. Αναπαραγωγή μουσικής μέσω της υποδοχής aux 3,5 mm Πατήστε το πλήκτρο MODE, για να μεταβείτε στη λειτουργία AUX IN μετά την εισαγωγή μιας πηγής ήχου στην υποδοχή 3,5 mm της μονάδας.ΛΕΙΤΟΥΡΓΙΑ ΛΕΙΤΟΥΡΓΙΑ ΡΑΔΙΟΦΩΝΟΥ Λήψη ραδιοφωνικού σταθμού Πατήστε το πλήκτρο MODE για να επιλέξετε τη λειτουργία ραδιοφώνου. Στη συνέχεια, πατήστε το πλήκτρο BAND για να επιλέξετε μια συχνότητα. Πατήστε σύντομα το πλήκτρο / για να συντονιστείτε στον επιθυμητό ραδιοφωνικό σταθμό. Πατήστε και κρατήστε πατημένο το πλήκτρο / για τη χειροκίνητη ρύθμιση της συχνότητας. Αυτόματη αποθήκευση σταθμών Πατήστε και κρατήστε πατημένο το πλήκτρο BAND για 2 δευτερόλεπτα για να αποθηκεύσετε αυτόματα τους σταθμούς στα αριθμητικά πλήκτρα 1-6 της ζώνης 1 ~ 3. Χειροκίνητη αποθήκευση σταθμού και ανάκληση προεπιλεγμένου σταθμού Συντονισμός σε σταθμό με το πλήκτρο ή . Πατήστε και κρατήστε πατημένο ένα από τα πλήκτρα προεπιλογής 1- 6 για 2 δευτερόλεπτα. Ο τρέχων σταθμός αποθηκεύεται στο πλήκτρο με τον αριθμό αυτό. Πατήστε σύντομα το πλήκτρο προεπιλογής (1 ~ 6) για να ακούσετε άμεσα τον σταθμό που έχει αποθηκευτεί στο αντίστοιχο πλήκτρο προεπιλογής ΛΕΙΤΟΥΡΓΙΑ RDS (RADIO DATA SYSTEM) Εναλλακτική συχνότητα (AF) Στο στοιχείο AF του μενού ρύθμισης (πατήστε και κρατήστε πατημένο το πόμολο VOL). Ενεργοποιήστε/απενεργοποιήστε το AF. AF on: Στην οθόνη εμφανίζεται το σύμβολο “AF”. Το όνομα του προγράμματος εμφανίζεται κατά τη λήψη ενός σταθμού RDS. Το σύμβολο “AF” αρχίζει να αναβοσβήνει, εάν το σήμα εκπομπής επιδεινωθεί. Θα ξεκινήσει η αναζήτηση του σταθμού με δυνατό σήμα που βρίσκεται στη λίστα AF και θα μεταβεί στον καλό σταθμό. Εάν δεν θα βρει έναν σταθμό με δυνατό σήμα στη λίστα AF. Θα ενεργοποιηθεί η λειτουργία PI SEEK για την αναζήτηση σταθμού με το ίδιο PI. AF o: απενεργοποίηση της λειτουργίας AF. Trac Announcement (TA) Στο στοιχείο TA του μενού ρύθμισης (πατήστε και κρατήστε πατημένο το πόμολο VOL). Ενεργοποιήστε/απενεργοποιήστε το ΤΑ. TA on: Όταν ληφθεί ένας σταθμός TA, η συσκευή θα μεταβεί προσωρινά στη λειτουργία ραδιοφώνου για να ακουστεί ο σταθμός TA ανεξάρτητα από τη λειτουργία RADIO/USB/AUX/ BT. Εάν το επίπεδο έντασης ήταν κάτω από την ένταση TA , θα αυξηθεί αυτόματα στην ένταση TA. TA o: απενεργοποίηση της λειτουργίας TA. Λειτουργία PTY Στο στοιχείο PTY του μενού ρύθμισης (πατήστε και κρατήστε πατημένο το πόμολο VOL). Όταν εμφανίζεται το TPYSK. Πατήστε το πλήκτρο / , για να επιλέξετε τα είδη PTY. Όταν εμφανιστεί το είδος PTY που θέλετε, η αυτόματη αναζήτηση γίνεται μετά από 3 δευτερόλεπτα. Προσοχή: Σε περίπτωση λήψης ενός σταθμού με καλό σήμα RDS (το εικονίδιο AF δεν αναβοσβήνει). Μπορεί να ενημερωθεί αυτόματα το ρολόι.ΛΕΙΤΟΥΡΓΙΑ Λειτουργία USB/SD CARD Όταν ένα USB driver/SD card είναι τοποθετημένο στη μονάδα, η συσκευή θα αναπαραγάγει αυτόματα το αρχείο MP3/WMA. Σε περίπτωση που η μονάδα USB/SD ήδη βρίσκεται στη συσκευή. Κρατήστε πατημένο το πλήκτρο MODE μέχρι να εμφανιστεί η ένδειξη λειτουργίας USB/SD. Επιλογή αρχείου Πατήστε το πλήκτρο / , για να μεταβείτε στο επόμενο/προηγούμενο αρχείο. Κρατήστε πατημένο το πλήκτρο / , για να προχωρήσετε γρήγορα προς τα εμπρός ή προς τα πίσω. Play/Pause Πατήστε το πλήκτρο για παύση/αναπαραγωγή του αρχείου. INT function: Πατήστε το πλήκτρο INT, για να αναπαραγάγετε τα πρώτα 10 δευτερόλεπτα κάθε αρχείου. Πατήστε ξανά το πλήκτρο INT , για να ακυρώσετε αυτή τη λειτουργία. Λειτουργία RPT: Πατήστε το πλήκτρο RPT για να επιλέξετε τη λειτουργία επανάληψης: RPT FOLD/RPT ONE/RPT ALL (default). Λειτουργία Random: Πατήστε το πλήκτρο RDM, όλα τα αρχεία θα αναπαραχθούν σε τυχαία σειρά. Πατήστε ξανά αυτό το πλήκτρο, για να ακυρώσετε αυτή τη λειτουργία. Επιλογή καταλόγου Πατήστε το πλήκτρο DIR+/DIR-, για να επιλέξετε τον κατάλογο προς τα επάνω ή προς τα

Αναζήτηση τραγουδιών: Πατήστε και κρατήστε πατημένο το πλήκτρο BAND, για να επιλέξετε την αναζήτηση τραγουδιού, εμφανίζεται η ένδειξη “TRK SCH” και, στη συνέχεια εμφανίζεται η ένδειξη “ T *** “. Μπορείτε να περιστρέψετε το πόμολο VOL για να επιλέξετε το αριθμό και, στη συνέχεια, πατήστε το πλήκτρο SEL, για επιβεβαίωση. Επιτρέπονται το πολύ 103 τραγούδια.

1) Όταν συνδέετε μια συσκευή αναπαραγωγής MP3 player με κανονική μπαταρία (μη

επαναφορτιζόμενη μπαταρία), πρέπει να αφαιρέσετε την μπαταρία από τη συσκευή αναπαραγωγής MP3 player και, στη συνέχεια, να την συνδέσετε στη διεπαφή USB. Διαφορετικά, ενδέχεται να προκληθεί έκρηξη της μπαταρίας.

2) Όταν υπάρχουν σημαντικά αρχεία στη μονάδα USB device/SD card, μην τη συνδέετε στην

κύρια μονάδα για αναπαραγωγή. Επειδή οποιαδήποτε λανθασμένη λειτουργία μπορεί να προκαλέσει απώλεια αρχείων. Και η εταιρεία μας δεν αναλαμβάνει καμία ευθύνη γι’ αυτό.ΛΕΙΤΟΥΡΓΙΑ ΛΕΙΤΟΥΡΓΙΑ BLUETOOTH PAIRING Στο κινητό τηλέφωνο, επιλέξτε το στοιχείο Bluetooth που αναζητά τη συσκευή Bluetooth. Το “BLAUPUNKT” θα πρέπει να εμφανιστεί στη λίστα, επιλέξτε “BLAUPUNKT” και στη συνέχεια εισαγάγετε τον κωδικό «0000», αν ζητηθεί. Όταν ολοκληρωθεί η σύνδεση, το σήμα BT θα εμφανιστεί στην οθόνη LCD. Απάντηση / απόρριψη εισερχόμενης κλήσης Όταν εμφανίζεται εισερχόμενη κλήση. Πατήστε το πλήκτρο για να απαντήσετε σ’ αυτήν. Πατήστε το πλήκτρο , για να την απορρίψετε. Όταν τελειώσετε μια συνομιλία, πατήστε το πλήκτρο για να τερματίσετε την κλήση.

Στη λειτουργία BT. Πατήστε το πλήκτρο για να καλέσετε ξανά τον τελευταίο τηλεφωνικό αριθμό, πατήστε το πλήκτρο για να ακυρώσετε την επανάκληση. Μεταφορά της κλήση μεταξύ του κινητού τηλεφώνου και της συσκευής Κατά τη διάρκεια της λειτουργίας ομιλίας, μπορείτε να πατήσετε το πλήκτρο για να μεταφέρετε την τηλεφωνική κλήση μεταξύ του κινητού τηλεφώνου και της συσκευής. Μουσική (A2DP) Για αναπαραγωγή ή παύση ενός τραγουδιού, πατήστε σύντομα το πλήκτρο 1/PAU key. Για να παραλείψετε ένα κομμάτι προς τα εμπρός, πατήστε σύντομα το πλήκτρο , για να παραλείψετε ένα κομμάτι προς τα πίσω, πατήστε σύντομα το πλήκτρο .

Απαιτήσεις τροφοδοσίας Διαστάσεις πλαισίου Μέγιστη ισχύς εξόδου Κατανάλωση ρεύματος

Ευαισθησία (S/N=30dB) Στερεοφωνικός διαχωρισμός DC 12 Volt, αρνητική γείωση 178 (Π) x 97 (Β) x 50 (Υ) 4x20 watts 5 Ampérů (max.) από FM 87.5 μέχρι 108.0 MHz.

4μV >25dBΛΕΙΤΟΥΡΓΙΑ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πριν ανατρέξετε στη λίστα ελέγχου, ελέγξτε τη σύνδεση καλωδίωσης. Εάν κάποιο από τα προβλήματα εξακολουθεί να υφίσταται μετά τον έλεγχο σύμφωνα με τη λίστα ελέγχου, συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο. Evo-Sales GmbH Hastenbecker Weg 33 31785 Hameln/Germany www.blaupunkt.com Σύμπτωμα Αιτία Λύση Δεν υπάρχει παροχή ισχύος. Ο διακόπτης ανάφλεξης (μίζα) του αυτοκινήτου δεν είναι ενεργοποιημένος. Εάν η τροφοδοσία ρεύματος είναι συνδεδεμένη με τα κυκλώματα αξεσουάρ αυτοκινήτου, αλλά ο κινητήρας δεν κινείται, μετακινήστε το κλειδί ανάφλεξης στη θέση „ACC“. Η ασφάλεια έχει καεί. Αντικαταστήστε την ασφάλεια. Δεν υπάρχει ήχος. Η ένταση είναι ελάχιστη Ρυθμίστε την ένταση ήχου σε επιθυμητό επίπεδο. Η καλωδίωση δεν είναι σωστά συνδεδεμένη. Ελέγξτε τη σύνδεση καλωδίωσης. Τα πλήκτρα λειτουργίας δεν λειτουργούν. Ο ενσωματωμένος μικροϋπολογιστής δεν λειτουργεί σωστά λόγω θορύβου. Πατήστε το πλήκτρο επαναφοράς. Το ραδιόφωνο δεν λειτουργεί. Η αυτόματη επιλογή ραδιοσταθμού δεν λειτουργεί. Το καλώδιο κεραίας δεν είναι συνδεδεμένο. Τοποθετήστε καλά το καλώδιο της
