KULLANIM KILAVUZU BPA 1119 BT BLAUPUNKT

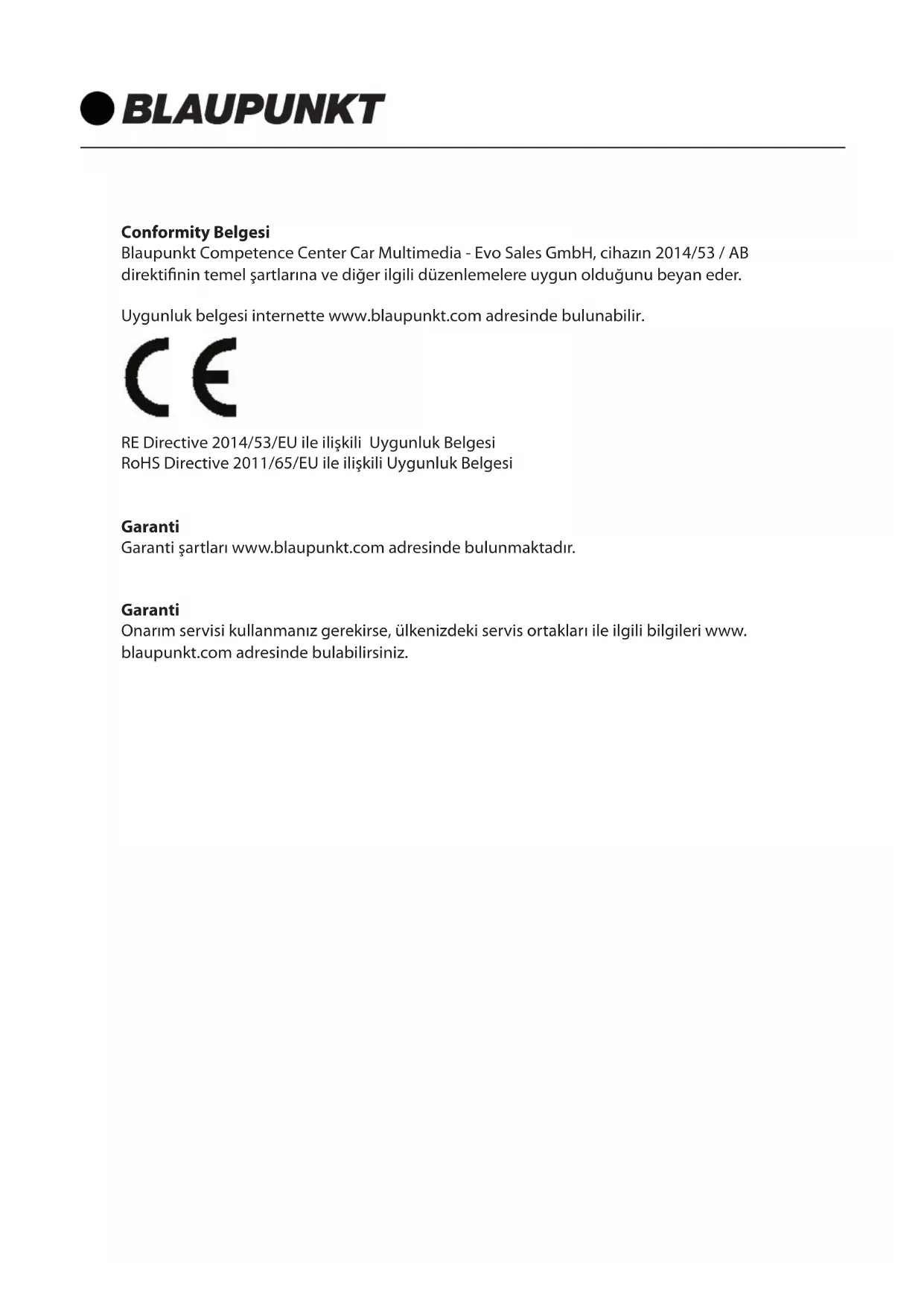

Blaupunkt Competence Center Car Multimedia - Evo Sales GmbH, cihazın 2014/53 / AB direktifinin temel şartlarına ve diğer ilgili düzenlemelere uygun olduğunu beyan eder.

Uygunluk belgesi internette www.blaupunkt.com adresinde bulunabilir.

RE Directive 2014/53/EU ile ilişkili Uygunluk Belgesi RoHS Directive 2011/65/EU ile ilişkili Uygunluk Belgesi

Garanti

Garanti şartları www.blaupunkt.com adresinde bulunmaktadır.

Garanti

Onarım servisi kullanmanız gerekirse, ülkenizdeki servis ortakları ile ilgili bilgileri www.blaupunkt.com adresinde bulabilirsiniz.

KURULUM HAKKINDA BİLGİLER

1. Bu cihaz profesyonel teknisyen tarafından kurulmalıdır.
2. Kurulumdan önce ekipmanın kullanım talimatını dikkatlice okuyun.
3. Güç bağlantısını yapmadan önce diğer kabloları bağladığınızdan emin olun.
4. Kısa devreyi önlemek için, açıkta kalan tüm kabloların yalıtkan olduğundan emin olun.
5. Kurulumdan sonra tüm kabloları düzeltin.
6. Müzikçalar cihazının bu kullanım kılavuzuna göre yapın.Yanlış kurulum hasara neden olabilir.
7. Bu oynaticı yalnızca 12V DC cihaza uygundur ve lütfen aracınızın bu tür katod topraklı elektrik sistemine ait olduğundan emin olun.
8. Kabloları doğru şekilde bağlayın. Yanlış bağlantı arızaya neden olabilir veya elektrik sistemine zarar verebilir.

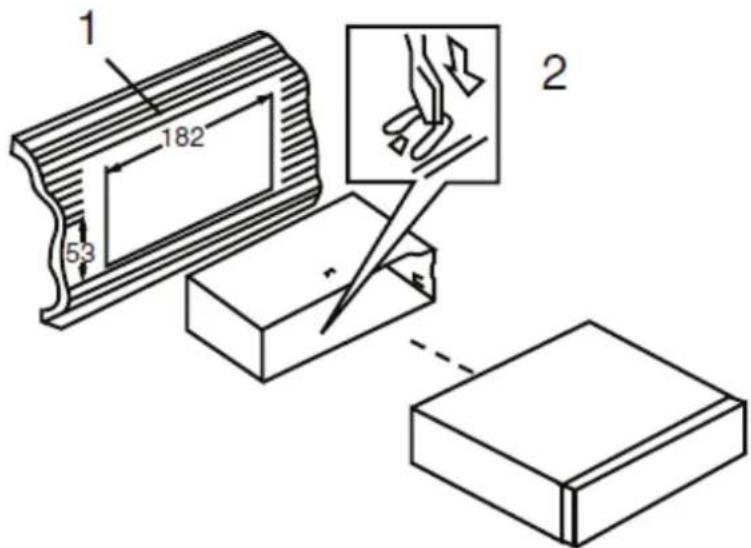

CİHAZIN TAKMASI

1 182 53 2

Cihazın her iki tarafından verilen anahtarları tık sesi gelinceye kadar yerleştirin. Anahtarları çekmeyi ve cihazın gösterge panosunun çıkarmalarını sağlar.

1. ARKA SAŞ HOPARLÖR (+)(mor)

2. ARKA SAG HOPARLÖR(-) (mor/siyah)

3. ON SAG HOPARLÖR (+)(gri)

4. ÖN SAG HOPARLÖR (-)(gri/siyah)

5. ON SOL HOPARLOR (+)(beyaz)

6. ÖN SOL HOPARLÖR (-)(beyaz/siyah)

7. ARKA SOL HOPARLÖR (+)(yeşil)

8. ARKA SOL HOPARLOR (-)(yeşil/siyah)

9. Bu müzikçalar yalnızca 12V DC katot topraklama elektrik sistemi tarafından kullanılabilir.

10. Araç aküsü terminallerini, müzikçalar kesinlikle sağlam bir bağlantı noktası buluncaya kadar bağlamayın.
11. Sarı kabloyu akünün pozitifine (+) bağladığınızdan emin olun.
12. Sigortayı değiştirirken özelliklerin aynı olduğundan emin olun.
13. 4-8 Ohm değerinde kaliteli bir hoparlör kullanılması, ekipmanın en iyi şekilde çalışmasını sağlayacaktır.

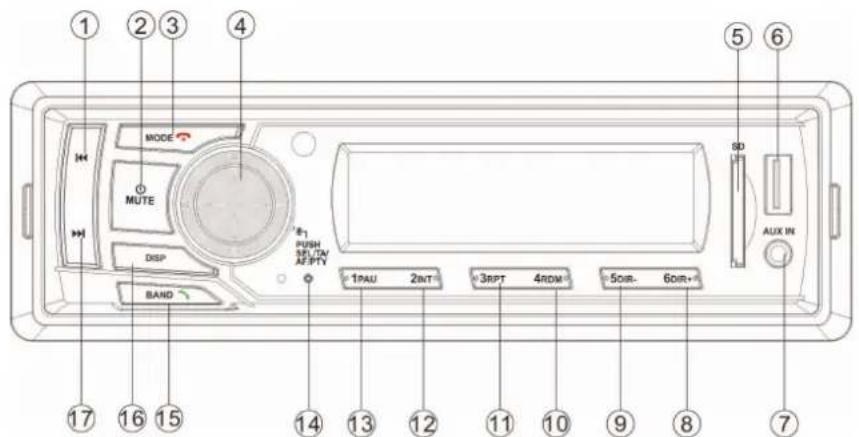

KUMANDALARIN YERLEŞİMİ

① ② ③ ④ MODE MUTE DISP BAND 1PAU 2INT 3RPT 4RDM 50IN- 60IN+ SD AUX IN ⑤ ⑥ ⑦ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G

2. ⏻ MUTE
3. MODE /
4. PUSH/SEL/TA/AF/PTY
5. SD interface

6. USB interface

7. AUX IN
   8.6 DIR+
   9.5 DIR-
   10.4 RDM
   11.3 RPT
   12.2 INT

13.1 PAU
14. Reset fonksyonu
15. BAND
16. DISP
17.

DÜĞME FONKSYONLARI

Düğme	İşlem	RÁDIO	USB/SD	AUX IN	BT
MOD	Kısa	kaynak değişimi	kaynak değişimi	kaynak değişimi	kaynak değişimi / beklemeye al
	Uzun // Beklemeye al
BAND/	Kısa Bant değiştir //				Cevapla/ara
	Uzun Auto Store Track search /
MUTE	Kısa	Açık/Sessiz	Açık/Sessiz	Açık/Sessiz	Açık/Sessiz
	Uzun	Kapalı	Kapalı	Kapalı	Kapalı
DISP	Kısa	Saati göster	Oynama süresi <-->ID3	Saati göster	Saati göster
	Uzun	Saat ayarları	Saat ayarları	Saat ayarları	Saat ayarları
|◀◀	Kısa	Aşağıya arama	önceki	/	önceki
	Uzun	kapat	Geri hızlı	/	/
▶▶	Kısa	arama	sonraki	/	sonraki
	Uzun	Ses ver	İleri hızlı	/	/
1/PAU	Kısa	M1 istasyonu geri çağır	pause/onyat	/pause/onyat
	Uzun	M1 istasyonuna kaydet	//	/
2/INT	Kısa	M2 istasyonu geri çağır	INT açık/kapalı	/	/
	Uzun	M2 istasyonuna kaydet	//	/
3/RPT	Kısa	M3 istasyonu geri çağır	RPT on>RPT DIR>RPT ALL	/	/
	Uzun	M3 istasyonuna kaydet	//	/
4/RDM	Kısa	M4 istasyonu geri çağır	RDM açık/kapalı /		/
	Uzun	M4 istasyonuna kaydet	//	/
5/DIR-	Kısa	M5 istasyonu geri çağır	DIR-	/	/
	Uzun	M5 istasyonuna kaydet	-10	/	/
6/DIR+	Kısa	Recall M6 station	DIR+	/	/
	Uzun	M6 istasyonuna kaydet	+10	/	/
VOL	Uzun	VOL yukarı/aşağı	yukarı/aşağı	yukarı/aşağı	VOL yukarı/aşağı
SEL (push VOL)	Kısa	VOL/BAS/TRE/BAL/FAD /LOUD/EQ/DX/STEREO	VOL/BAS/TRE/BAL/FAD /LOUD/EQ	VOL/BAS/TRE/BAL/FAD /LOUD/EQ	VOL/BAS/TRE/BAL/FAD /LOUD/EQ
	Uzun	AF/TA/PTY/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL

TEMEL İŞLEMLER

Cihazı açma / kapatma ve sessiz fonksyonu

Cihazı açmak için PWR / MUTE düğmesine basın. Sistem açıkken, mute modu açma / kapama için bu düğmeye basın. Cihazı kapatmak için bu düğmeyi basılı tutun.

Ses ve ayarlar menüsü ayarları

Ses menüsü için art arda SEL düğmesine basın:

FM Mode: BAS(Bass)-TRE(Treble)-BAL(Balance)-FAD(Fader)-LOUD-EQ- DX/LOCAL -STEREO/MONO

Ayar menüsü için SEL düğmesini basılı tutun: AF(ON/OFF)-TA(ON/OFF)-PTY OFF(PTY SPEECH/MUSIC)-TA VOL(default 20)

Her maddede VOL düğmesini çevirerek ayarlayınız.

Saati göster

Saatı göstermek için kısaca süre DISP düğmesine basın.

Saat ayarları

DISP düğmesini 2 saniye boyunca basılı tutun. HH yanıp sönecek. Saati ayarlamak için VOL düğmesini çevirin, ardından MM olarak değiştirmek için VOL düğmesini çevirin. Ayrıca dakikayı ayarlamak için VOL düğmesini çevirin. Çıkmak için DISP düğmesine basın.

Cihazı reset etme

RESET düğmesi aşağıdaki nedenlerden dolayı etkinleştirilmelidir:

a) Bazı düğmeler çalışmıyor.

b) Ekranda hata sembolü görünüyor.

Not: RESET butonuna basıldığında, tüm hafıza kaybolacaktır.

Müziği 3.5mm jakındaki aux ile çalınız

Cihaznin 3,5 mm jakına bir ses kaynağı takıldığında AUX IN moduna geçmek için MODE düğmesine basın.

RADYO İŞLEMLERİ

Radyo istasyonu çekmesi

Radyo modunu seçmek için MODE düğmesine basın. Ardından bir bant seçmek için BAND düğmesine basın. İstediğiniz radyo istasyonunu almak için kısaca ▶▶/ ◀◀ düğmesine basın. Frekansı manuel olarak ayarlamak için ▶▶/ ◀◀ düğmesini basılı tutun.

Auto Store istasyonu

İstasyonları, 1\~3 bandın 1-6 sayısal tuşlarına otomatik olarak kaydetmek için BAND düğmesini 2 saniye basılı tutun

Manuel olarak istasyonu kaydet ve önceden ayarlanmış istasyonu çağır

««» veya ▶▶▶ tuşu ile bir istasyona ayarlama

1-6 ön ayar tuşlarından birini 2 saniye basılı tutun. Geçerli istasyon, sayısal tuşta kaydedilir. İlgili ön ayar tuşuna kaydedilen istasyonu doğrudan dinlemek için ön ayar düğmesine (1 \~ 6) kısaca basın.

RDS (RADIO DATA SYSTEM) İŞLEMİ

Alternatif Frekans (AF)

Ayar menüsünün AF ögesinde (VOL düğmesini basılı tutun). AF'yi açık / kapalı olarak ayarlaması.

AF açık: Ekranda "AF" sembolü belirir. Program adı, bir RDS istasyonunu alırken görüntülenir. Yayın sinyali zayıflarsa "AF" sembolü yanıp sönmeye başlar. AF listesinde bulunan ve daha güçlü istasyonu aranıp, daha güçlü bir istasyona bağlanılacaktır. AF listesinde daha güçlü bir istasyon bulunmazsa. PI SEEK modunu, aynı PI olan arama istasyonuna aktive edilcektir. AF kapalı: AF modunu kapalı.

Ayarlar menüsünün TA öğesinde (VOL düğmesine basılı tutun). TA'yi açık / kapalı olarak ayarlaması.

TA açık: bir TA istasyonu alındığında, RADIO / USB / AUX / BT modunda bulunan TA istasyonunu dinlemek için geçici olarak radyo moduna geçilecektir. Ses seviyesi TA sesinin altındaysa, otomatik olarak TA sesine yükseltilecektir.

TA kapalı: TA işlevini kapalı.

PTY işlemi

Ayarlar menüsünün PTY öğesinde (VOL düğmesine basılı tutun). TPYSK göstermesi. PTY çeşitlerini seçmek için ▶▶/ ◀◀ düğmesine basın. İstediğiniz PTY türü gösterildiğinde, otomatik arama 3 saniye sürer.

Not: İyi bir sinyal RDS istasyonu alındığı taktirde geçerli. (AF simgesi yanıp sönmüyor). Saat otomatik olarak güncellenebilir.

USB / SD CARD işlemi

Cihaza bir USB driver / SD card takıldığında, cihaz MP3 / WMA dosyasını otomatik olarak oynatır. Cihaza önceden bir USB / SD sürücü takılıysa USB / SD modu ekranı görünene kadar MODE düğmesine kısa süre basmaya devam ediniz.

Dosya Seç

Sonraki / önceki dosyaya atlamak için ▶▶|/ ◀◀ düğmesine basın. Hızlı ileri veya hızlı geri almak için ▶▶|/ ◀◀ düğmesini basılı tutun.

Play/Pause

Dosyayı duraklatmak/oynatmak için ▶II düğmesine basınız.

INT function:

Her dosyanın ilk 10 saniyesini oynatmak için INT düğmesine basın. Bu işlevi iptal etmek için tekrar INT düğmesine basın.

RPT fonksyonu:

Tekrarlama modunu seçmek için RPT düğmesine basın:RPT FOLD/RPONE/RPT ALL(default).

Random fonksyonu:

RDM düğmesine basın, tüm dosyalar karışık oynatılacaktır. Bu işlevi iptal etmek için düğmeye tekrar basın.

Dizin seç

Yukarı veya aşağı dizini seçmek için DIR + / DIR- düğmesine basın.

Uzun arama

Şarkı aramayı seçmek için BAND düğmesini basılı tutun, "TRK SCH" gösteriecek ardından "T ***" görüntülenecktir Sayıyı seçmek için VOL düğmesini çevirebilir, ardından onaylamak için SEL düğmesine basın. En fazla 103 şarkıya izin verilir.

DİKKAT:

1) Normal bataryaya sahip bir MP3 player'i bağlarken (şarj edilemeyen batarya), bataryayı MP3 player'den çıkarmanız ve ardından USB arayüzüne bağlamanız gerekir. Aksi takdirde, pilin patlamasına neden olabilir.
2) USB device'ta / SD card'ta önemli dosyalar olduğunda, oynatmak için ana cihazye bağlamayın. Herhangi bir yanlış işlem dosya kaybına neden olabilir. Şirketimize bunun için herhangi bir sorumluluk yüklenemez

BLUETOOTH İŞLEMİ

PAIRING

Cep telefonunda Bluetooth cihazını arayarak Bluetooth öğesini seçin. Listede "BLAUPUNKT" görünecektir, "BLAUPUNKT" seçeneğini seçin ve eğer şifre istenirse "0000" şifresini girin. Başarılı bir eşleşme yapıldığında, BT işareti LCD ekranında gösterilecektir.

Gelen aramayı cevaplama / reddetme

Bir çağrı geldiğinde cevaplamak için tuşuna basın. Aramayı reddetmek için tuşuna basın. Görüşme bittiğinde, aramayı kapatmak için tuşuna basın.

Tekrar arama

BT modunda son telefon numarasını tekrar aramak için tuşuna, tekrar arama işlemini iptal etmek için tuşuna basın.

Aramayı cep telefonu ile cihaz arasında aktarma

Konuşma modunda, telefon görüşmesini cep telefonu ile cihaz arasında aktarmak için tuşuna basın.

(A2DP) Müzik

Bir şarkıyı çalmak veya duraklatmak için, 1 / PAU tuşuna kısa basın. Bir parçayı ileri atlamak için, tuşuna ▶▶ kisa basın, bir parçayı geriye doğru sarmak için ◀◀◀ tuşuna kısa basın.

GENEL

Güç Kaynağı Gereksinimleri	DC 12 Volt, Negatif Topraklama
Cihaz ölçüleri	178 (W) x 97 (D) x 50 (H)
Maksimum çıkış gücü	4x20 watts
Akım drenj	5 Ampere (maks.)

RADYO

Frekans Kapsamı	FM 87,5 ‘ten 108,0 MHz..
IF	10.7 MHz
Duyarlılık (S/N 3 dB)	4μV
Stereo Ayırma	>25dB

SORUN GİDERME

Kontrol listesine geçmeden önce, kablo bağlantısını kontrol edin. Kontrol listesinden geçtikten sonra sorunlardan herhangi biri devam ederse, en yakın servis bayinize danışın.

Belirti Neden Çözüm
Güç yok	Araba kontak anahtarı açık değil.	Güç kaynağı araç aksesuar dev-relerine bağlı, ancak motor hareket etmiyorsa, kontak anahtarını “ACC” konumuna getirin.
	Sigorta atmış.	Sigortayı değiştirin.
Ses yok	Ses seviyesi minimumda Sesi istediğiniz seviyeye ayarlayın.
	Kablolama uygun şekilde bağlanmamıştır.	Kablolama bağlantısını control edin..
İşlev tuşları çalışmıyor	Dahili mikrobilgisayar, gürültü nedeniyle düzgün çalışıyor.	Reset tuşuna basınız.
Radyo çalışmıyor. Radyo istasyonu otomatik seçimi çalışıyor.	Anten kablosu bağlı değil.	Anten kablosunu sıkıca yerleştirin.
	Sinyaller çok zayıf Manuel olarak bir istasyon seçin.
