HASZNÁLATI ÚTMUTATÓ BPA 1119 BT BLAUPUNKT

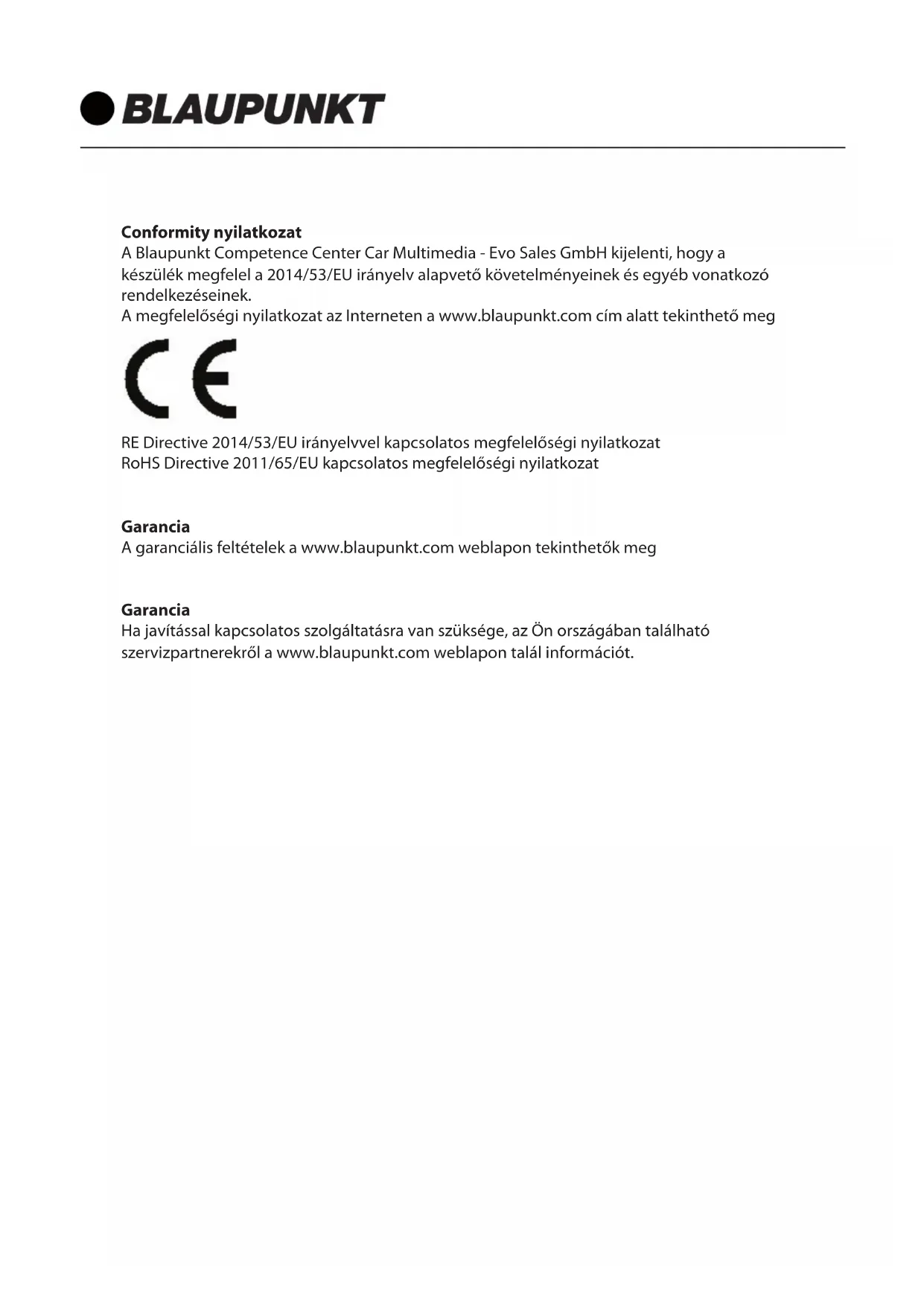

Conformity nyilatkozat

A Blaupunkt Competence Center Car Multimedia - Evo Sales GmbH kijelenti, hogy a készülék megfelel a 2014/53/EU irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

A megfelelőségi nyilatkozat az Interneten a www.blaupunkt.com cím alatt tekinthető meg

RE Directive 2014/53/EU irányelvel kapcsolatos megfelelőségi nyilatkozat RoHS Directive 2011/65/EU kapcsolatos megfelelőségi nyilatkozat

Garancia

A garanciális feltételek a www.blaupunkt.com weblapon tekinthetők meg

Garancia

Ha javítással kapcsolatos szolgáltatásra van szüksége, az Ön országában található szervizpartnerekről a www.blaupunkt.com weblapon talál információt.

BESZERELÉSSEL KAPCSOLATOS FIGYELMEZTETÉSEK

1. A lejátszót szakembernek kell beszerelnie.
2. Beszerelés előtt figyelmesen olvassa el a készülék használati útmutatóját.
3. A tápellátást a többi vezeték csatlakoztatását követően kösse be.
4. A rövidzárlat elkerülése érdekében kérjük, győződjön meg, hogy az összes kiálló vezeték le van szigetelve.
5. Kérjük, a telepítést követően rögzítse mindegyik vezetéket.
6. Kérjük, a jelen útmutatóval összhangban csatlakoztassa a lejátszót. A helytelen bekötés kárt okozhat.
7. Ez a lejátszó csak 12V egyenárammal működtethető. Győződjön meg, hogy az autója ilyen jellegű, földelt elektromos rendszerrel rendelkezik.
8. Helyesen csatlakoztassa a vezetékeket. A helytelen bekötés hibás működéshez vagy az elektromos rendszer károsodásához vezethet.

EGYSÉG TELEPÍTÉSE

1 182 53 2

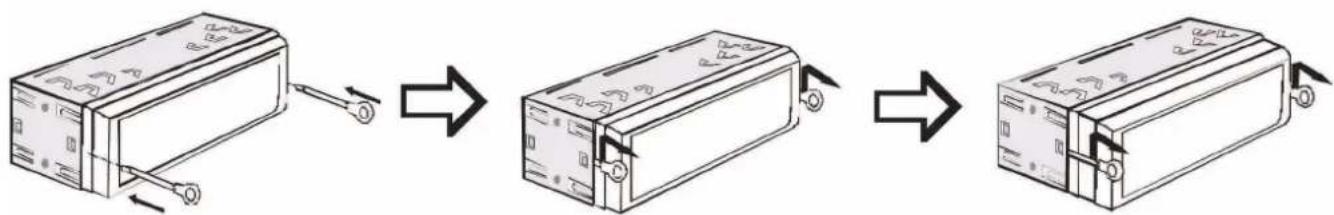

Helyezze be kattanásig a készülékhez mellékelt kulcsokat a készülék mindkét oldalán. Húzza meg a kulcsokat és vegye ki az egységet a műszerfalból.

1. • 12V ÁLLANDÓ TÁPELLÁTÁS (sárga)

2. TAP ANTENNA (kék)

6.

1. • 12V TARTOZÉK KAPCSOLÓ (piros)

2. FÖLDELÉS (fekete)

B CSATLAKOZÓ

1. JOBB HÁTSÓ HANGSZÓRÓ (+)(lila)

2. JOBB HÁTSÓ HANGSZÓRÓ (-)(lila/fekete)

3. JOBB ELÜLSÖ HANGSZÓRÓ (+)(szürke)

4. JOBB ELÜLSÖ HANGSZÓRÓ (-)(szürke/fekete)

5. BAL ELULSO HANGSZORO (+)(fehér)

6. BAL ELÜLSÖ HANGSZÓRÓ (-)(fehér/fekete)

7. BAL HÁTSÓ HANGSZÓRÓ (+)(zöld)

8. BAL HÁTSÓ HANGSZÓRÓ (-)(zöld/fekete)

9. A lejátszó kizárólag 12V DC földelt elektromos rendszerrel használható.

10. Ne csatlakoztassa az akkumulátor saruit, amíg a lejátszó nincs megfelelően bekötve.
11. A sárga vezetéket az akkumulátor pozitív (+) pólusához csatlakoztassa.
12. Biztosítékcsere esetén ügyeljen arra, hogy a biztosíték műszaki paraméterei megfelelőek legyenek.
13. A legjobb eredmény jó minőségű, 4-8 ohm-os hangszórókkal érhető el.

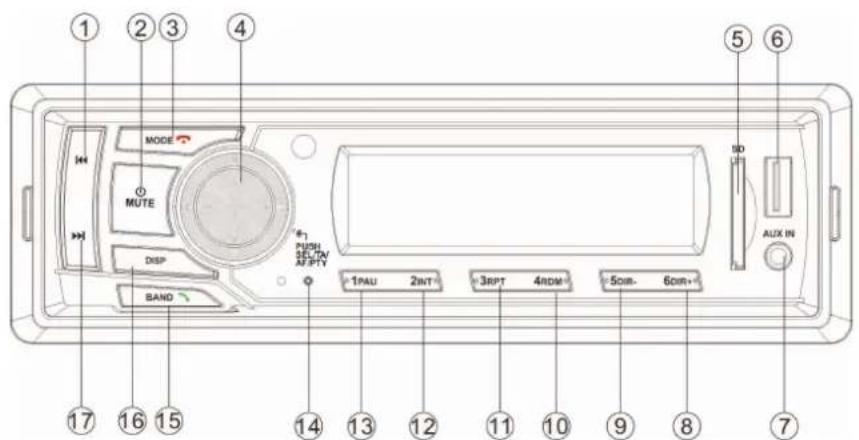

GOMBOK ELHELYEZÉSE

① ② ③ ④ MODE MUTE DISP BAND ⑤ ⑥ 17 ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

2. ⏻ MUTE
3. MODE /
4. PUSH/SEL/TA/AF/PTY
5. SD interface

6. USB interface

7. AUX IN
   8.6 DIR+
   9.5 DIR-
   10.4 RDM
   11.3 RPT
   12.2 INT

13.1 PAU
14. Visszaállítás
15. BAND
16. DISP
17.

GOMBOK FUNKCIÓI

Gomb Múvelet RÁDIÓ USB/SD AUX IN BT
MOD	Rövid forrásváltás forrásváltás forrásváltás				forrás módosítása/hívás-bontás
	Hosszú // hívásbontás
BAND/ [4ZDS]	Rövid	sávszélesség mó-dosítás	/	/	Fogadás/tárcsázás
	Hosszú Automatikus tárolás Zeneszám keresése /
MUTE	Rövid	Bekapcsolás/némí-tás	Bekapcsolás/némí-tás	Bekapcsolás/némí-tás	Bekapcsolás/némítás
	Hosszú	Kikapcsolás	Kikapcsolás	Kikapcsolás	Kikapcsolás
DISP	Rövid	óra megjelenítése	lejátszási idő <--> ID3	óra megjelenítése	óra megjelenítése
	Hosszú	óra beállítása	óra beállítása	óra beállítása	óra beállítása
###	Rövid	keresés lefelé	előző	/	előző
	Hosszú	hangerő csökkentés	Visszatekerés	/	/
###	Rövid	keresés felfelé	következő	/	következő
	Hosszú	hangerő növelése	Előretekerés	/	/
1/PAU	Rövid	M1 csatorna előhívása	szünet/lejátszás	/	szünet/lejátszás
	Hosszú	Csatorna mentése M1-be	//	/
2/INT	Rövid	M2 csatorna előhívása	INT be/ki	/	/
	Hosszú	Csatorna mentése M2-be	//	/
3/RPT	Rövid	M3 csatorna előhívása	RPT on>RPT DIR>RPT ALL	/	/
	Hosszú	Csatorna mentése M3-be	//	/
4/RDM	Rövid	M4 csatorna előhívása	RDM be/ki	/	/
	Hosszú	Csatorna mentése M4-be	//	/
5/DIR-	Rövid	M5 csatorna előhívása	DIR-	/	/
	Hosszú	Csatorna mentése M5-be	-10	/	/
6/DIR+	Rövid	M6 csatorna előhívása	DIR+	/	/
	Hosszú	Csatorna mentése M6-be	+10	/	/
VOL	Hosszú	VOL fel/le	VOL fel/le	VOL fel/le	VOL fel/le
SEL (push VOL)	Rövid	VOL/BAS/TRE/BAL/FAD /LOUD/EQ/DX/STEREO	VOL/BAS/TRE/BAL/FAD /LOUD/EQ	VOL/BAS/TRE/BAL/FAD /LOUD/EQ	VOL/BAS/TRE/BAL/FAD /LOUD/EQ
	Hosszú	AF/TA/PTY/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL

ALAPMÜVELET

Kapcsolja be/ki a készüléket és a némítás funkciót

A készülék bekapcsolásához nyomja meg a PWR/MUTE gombot. Amikor a rendszer be van kapcsolva, röviden nyomja meg ezt a gombot a némítás be- és kikapcsoláshoz. A készülék kikapcsolásához tartsa lenyomva ezt a gombot.

Hang- és menübeállítás

Az audió menü előhívásához röviden nyomja meg a SEL gombot:

FM Mode: BAS(Bass)-TRE(Treble)-BAL(Balance)-FAD(Fader)-LOUD-EQ- DX/LOCAL -STEREO/MONO

A beállítás menü előhívásához nyomja meg és tartsa lenyomva a SEL gombot:

Mindegyik érték beállításához a VOL forgatógombot használja.

Óra megjelenítése

Az óra megjelenítéséhez röviden nyomja meg a DISP gombot.

Órabeállítás

Tartsa lenyomva a DISP gombot 2 másodpercig. A HH villogni fog. Az óra beállításához forgassa el a VOL gombot. Az MM-re váltáshoz forgassa el a VOL gombot. A percek beállításához forgassa el a VOL gombot. Ezt követően nyomja meg a DISP gombot a kilépéshez.

Készülék visszaállítása

A RESET gomb az alábbi esetekben használandó:

a) Némelyik gomb nem működik.

b) A kijelzőn hibára utaló szimbólum jelenik meg.

Megjegyzés: ha megnyomja a RESET gombot, a memória törlésre kerül.

Zenelejátszás a 3,5 mm-es jack aljzaton keresztül

A MODE gomb megnyomásával válthat AUX IN módba, azt követően, hogy a hangforrást a termék jack bemenetéhez csatlakoztatta.

RÁDIÓ MÜKÖDTETÉSE

Rádiócsatorna lejátszása

A rádió üzemmód kiválasztásához nyomja meg a MODE gombot. Ezután nyomja meg a BAND gombot a sávszélesség kiválasztásához. Röviden nyomja meg a ▶▶/◀◀ gombot a kívánt rádiócsatorna kikereséséhez. Nyomja meg és tartsa lenyomva a ▶▶/◀◀ gombot a frekvencia kézi hangolásához.

Rádiócsatornák automatikus tárolása

Nyomja meg és tartsa lenyomva 2 másodpercig a BAND gombot ahhoz, hogy az 1\~3 sávszélességű rádiócsatornák automatikusan elmentésre kerüljenek az 1-6 gombok alatt.

Csatorna kézi tárolása és elmentett csatorna előhívása

Csatorna kikeresése a ◀◀ vagy ▶▶ gombbal. Tartsa lenyomva 2 másodpercig az 1-6 előre beállított gombok egyikét. Az aktuális csatorna a számozott gomb alatt kerül elmentésre. Röviden nyomja meg az előre beállított gombot (1\~6) ahhoz, hogy közvetlenül azt a csatornát válassza ki, amelyik az adott gomb alatt lett elmentve.

RDS (RADIO DATA SYSTEM) HASZNÁLATA

Alternativ Frekvencia (AF)

A beállítás AF menüpontjában (nyomja meg és tartsa lenyomva a VOL forgatógombot). Az AF bekapcsolása/kikapcsolása.

AF on: A kijelzőn az "AF" szimbólum jelenik meg. RDS állomás fogadásakor megjelenik a program neve. "AF" szimbólum a jelerősség csökkenésekor villogni fog. A rendszer megpróbál egy nagyobb jelerősséggel rendelkező csatornát kikeresni az AF listáról, majd átvált a jobb vételű csatornára. Ha a rendszer nem talál erősebb jellel rendelkező csatornát az AF listán, a PI SEEK mód aktiválódik annak érdekében, hogy kikeressen egy azonos PI-vel rendelkező csatornát.

AF off: AF mód kikapcsolása.

A beállítás TA menüpontjában (nyomja meg és tartsa lenyomva a VOL forgatógombot). A TA bekapcsolása/kikapcsolása.

TA on: Ha TA csatorna kerül fogadásra, a készülék a TA lejátszása érdekében átmenetileg rádió üzemmódba kapcsol, függetlenül attól, hogy RADIO/USB/AUX/BT módban van-e. Ha az aktuális hangerő a TA hangereje alatt van, akkor a készülék automatikusan a TA szintjére növeli a hangerőt.

TA off: Kapcsolja ki a TA funkciót.

PTY müvelet

A beállítás PTY menüpontjában (nyomja meg és tartsa lenyomva a VOL forgatógombot). A TPYSK megjelenésekor

nyomja meg a ▶▶|/◀◀ gombot a PTY típusának kiválasztásához. A kiválasztott PTY típus megjelenésekor 3 másodperc után elindul az automatikus keresés.

Megjegyzés: Jó jelerősségű RDS csatorna vételekor (az AF ikon nem villog). Az óra is automatikusan frissülhet.

USB/SD CARD lejátszás

USB driver/SD card behelyezésekor a készülék automatikusan lejátssza az MP3/WMA fájlokat. Ha az USB/SD adathordozó már csatlakoztatva van a készülékhez, nyomogassa röviden a MODE gombot, amíg meg nem jelenik az USB/SD üzemmód.

Fájl kiválasztása

Az előző/következő fájlra való ugráshoz nyomja meg a ▶▶/◀◀ gombot. A gyors előrevagy hátratekeréshez tartsa lenyomva a ▶▶/◀◀ gombot.

Play/Pause

A lejátszás szüneteltetéséhez/folytatásához nyomja meg a ▶gombot.

INT function:

Az összes fájl első 10 másodpercének lejátszásához nyomja meg az INT gombot. Nyomja meg ismét az INT gombot a funkció kikapcsolásához.

RPT funkció:

Nyomja meg az RPT gombot az ismétlés mód kiválasztásához: RPT FOLD/RPT ONE/RPT ALL (default).

Random funkció:

Az RDM gomb megnyomását követően mindegyik fájl véletlenszerűen kerül lejátszásra. A funkció kikapcsolásához nyomja meg ismét a gombot.

Könyvtár kiválasztása

Nyomja meg a DIR+/DIR- gombot az előző vagy következő könyvtár kiválasztásához

Zeneszám kikeresése:

Zeneszám kikereséséhez nyomja meg és tartsa lenyomva a BAND gombot, először a „TRK SCH”, majd a „T ***“, felirat jelenik meg a kijelzön. A VOL gomb forgatásával válassza ki a numerikus értéket, majd nyomja meg a SEL gombot a megerősítéshez. A készülék legfeljebb 103 zeneszámot támogat.

FIGYELEM:

1) Olyan MP3 player csatlakoztatásakor, amely normál elemmel (nem újratölthető akkumulátorral) rendelkezik, távolítsa el az elemet az MP3 player-ből, majd csatlakoztassa az USB interfészhez. Ellenkező esetben az akkumulátor felrobbanhat.
2) Ha az USB device/SD card fontos fájlokat tartalmaz, ne csatlakoztassa a lejátszóhoz. A műveletek helytelen végrehajtása fájlveszteséggel járhat. Az ilyen károkért nem vállalunk felelősséget.

BLUETOOTH HASZNÁLATA

PAIRING

Keresse ki a mobiltelefonon az elérhető Bluetooth-eszközöket. A listán a "BLAUPUNKT" feliratnak kell megjelennie, válassza ki, majd ha a készülék jelszót kér, adja meg a „0000”-t. Sikeres párosítás esetén az LCD kijelzőn megjelenik a BT jel.

Bejövő hívás fogadása/elutasítása

Bejövő hívás esetén nyomja meg a 📞 gombot a hívás fogadásához. Nyomja meg a 📞 gombot a hívás elutasításához. A beszélgetés befejezését követően nyomja meg a 📞 gombot a hívás megszakításához.

Újratárcsázás

BT módban nyomja meg a gombot az utolsó telefonszám újratárcsázásához, az újratárcsázás megszakításához nyomja meg a gombot.

Hívás átirányítása a telefon és a készülék között

Beszélgetés közben a gomb megnyomásával irányíthatja át a hívást a készülék és a telefon között.

(A2DP) Zene

Zeneszám lejátszásához vagy szüneteltetéséhez röviden nyomja meg az 1/PAU gombot. Következő zeneszám lejátszásához nyomja meg röviden a ▶▶▶ gombot, az előző zeneszám lejátszásához pedig a ◀◀◀ gombot.

ÁLTALÁNOS

Tápellátási követelmények	DC 12 V, Negatív földelés
Készülék méretei	178 (Szél.) x 97 (Mély.) x 50(Mag.)
Maximális kimeneti teljesítmény	4x20 watts
Áramfelvétel	5 Ampères (max.)

RÁDIÓ

Frekvencia lefedettség	FM 87.5 à 108.0 MHz.
IF	10.7 MHz
Érzékenység (S/N 3 dB)	4μV
Sztereó elválasztás	>25dB

HIBAELHÁRÍTÁS

Az ellenőrzölista áttekintése előtt ellenőrizze a bekötés helyességét. Ha az ellenőrzölista áttekintését követően a probléma továbbra is fennáll, forduljon a legközelebbi szervizkereskedőhöz.

Tünet Ok Megoldás
Nincs tápellátás.	Az autó gyújtása nincs bekapcsolva.	Ha a tápegység az autó kiegészítő áramköréhez van csatlakoztatva és a motor nincs bekapcsolva, állítsa a gyújtáskapcsolót „ACC“ helyzetbe.
	A biztosíték kiégett. Cserélje ki a biztosítékot.
Nincs hang.	A hangerő minimumra van állítva Állítsa be a hangerőt a kívánt szintre.
	A kábelek nincsenek megfelelően csatlakoztatva.	Ellenőrizze a bekötés helyességét.
A funkciógombok nem működnek.	A beépített mikroprocesszor nem működik megfelelően a zaj miatt.	Nyomja meg a reset gombot.
A rádió nem működik. A rádióállomás automatikus kiválasztása nem működik.	Az antenna kábele nincs csatlakoztatva.	Rögzítse helyesen az antennakábelt.
	A jel túl gyenge. Válassza ki az állomást kézzel.
