MANUAL DE USUARIO BPA 1119 BT BLAUPUNKT

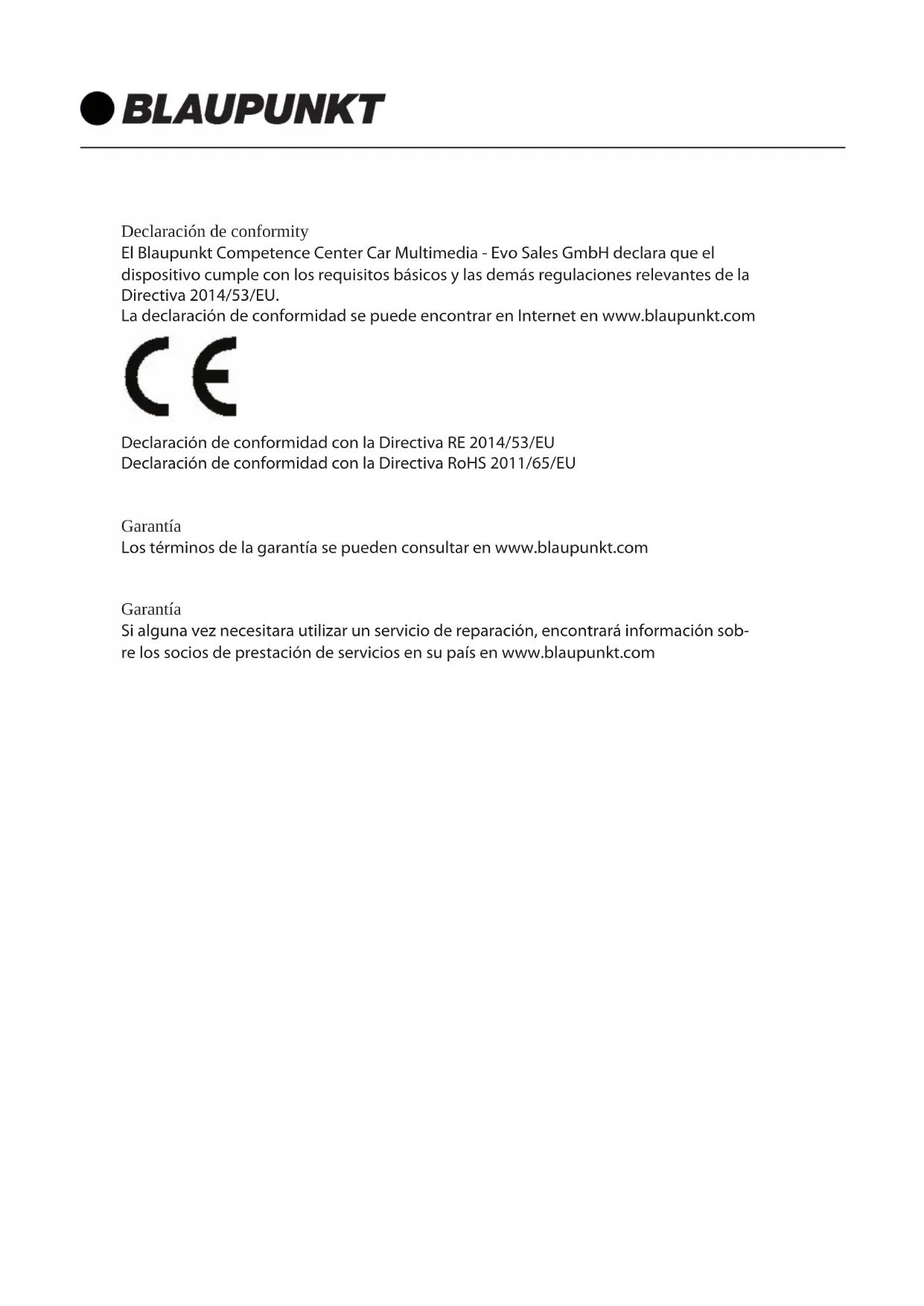

Declaración de conformity

El Blaupunkt Competence Center Car Multimedia - Evo Sales GmbH declara que el dispositivo cumple con los requisitos básicos y las demás regulaciones relevantes de la Directiva 2014/53/EU.

La declaración de conformidad se puede encontrar en Internet en www.blaupunkt.com

Declaración de conformidad con la Directiva RE 2014/53/EU Declaración de conformidad con la Directiva RoHS 2011/65/EU

Garantía

Los términos de la garantía se pueden consultar en www.blaupunkt.com

Garantía

Si alguna vez necesitara utilizar un servicio de reparación, encontrará información sobre los socios de prestación de servicios en su país en www.blaupunkt.com

PRECAUCIONES DE INSTALACIÓN

1. Este reproductor debe ser instalado por un técnico profesional.
2. Rogamos que lea detenidamente el manual de instrucciones y operación del dispositivo antes de la instalación.
3. Asegúrese de conectar otros cables antes de la conexión de alimentación.
4. Para evitar cortocircuitos, asegúrese de que todos los cables expuestos sean aislantes.
5. Fije todos los cables después de la instalación.
6. Realice la conexión al reproductor de acuerdo con el manual de instrucciones. Una conexión incorrecta puede causar daños.
7. Este reproductor solo es apto para dispositivos de 12 V CC; asegúrese de que su automóvil tenga el tipo de sistema eléctrico de conexión a tierra de cátodo.
8. Conecte los cables correctamente. Una conexión incorrecta puede causar un mal funcionamiento o podría dañar el sistema eléctrico.

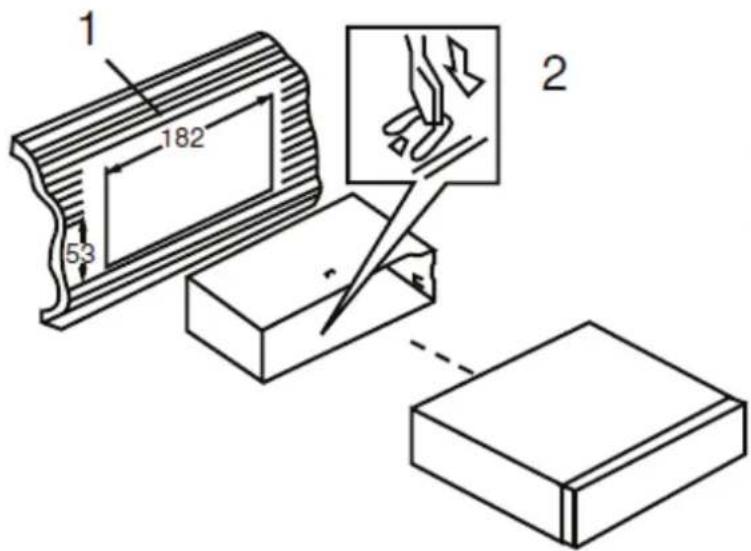

INSTALACIÓN DE LA UNIDAD

1 182 53 2

EXTRACCIÓN DE LA UNIDAD

Inserte las llaves suministradas en ambos lados de la unidad hasta que hagan clic. Tirando de las llaves retire la unidad del salpicadero.

4. ALIMENTACIÓN CONSTANTE DE +12V (amarillo)
5. ANTENA DE POTENCIA (azul)
6. 7+12V ACCESORIO/INTERRUPTOR (rojo)
   8 TIERRA (negro)

CONECTOR B

1. ALTAVOZ TRASERO DERECHO (+) (violeta)
2. ALTAVOZ TRASERO DERECHO (-) (violeta/negro)
3. ALTAVOZ DELANTERO DERECHO (+) (gris)
4. ALTAVOZ DELANTERO DERECHO (-) (gris/negro)
5. ALTAVOZ DELANTERO IZQUIERDO (+) (blanco)
6. ALTAVOZ DELANTERO IZQUIERDO (-) (blanco/negro)
7. ALTAVOZ TRASERO IZQUIERDO (+) (verde)

8. ALTAVOZ TRASERO IZQUIERDO (-) (verde/negro)

9. Este reproductor solo puede ser utilizado por el sistema eléctrico de puesta a tierra del cátodo de 12 V CC.

10. No conecte los terminales de la batería del automóvil hasta que el reproductor esté bien instalado con la junta de montaje.
11. Asegúrese de conectar el cable amarillo al positivo de la batería (+).
12. Al cambiar el fusible, asegúrese de que las especificaciones sean las mismas.
13. El uso de unos altavoces de buena calidad de 4-8 ohmios puede proporcionar un mejor efecto del equipo.

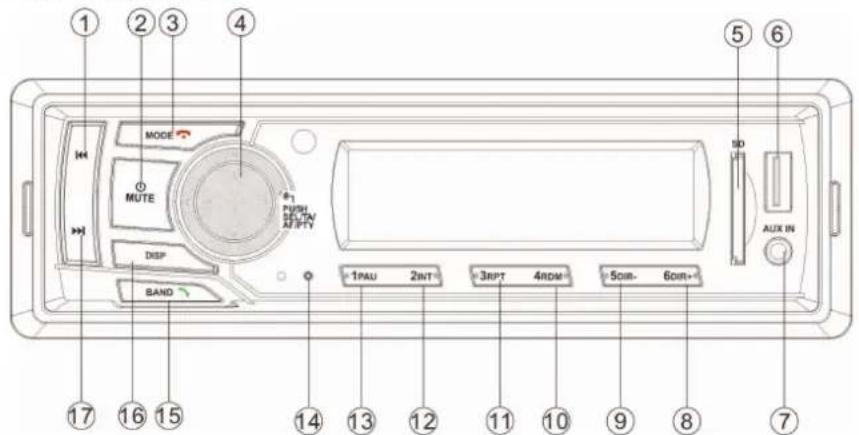

UBICACIÓN DE LOS CONTROLES

① ② ③ ④ MODE MUTE 41 PUSH MOFFY BAND 1PAU 2INT 3RPT 4ROM 50IN- 60IN- SD AUX IN ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶

2. ⏻ MUTE
3. MODE /
4. PUSH/SEL/TA/AF/PTY
5. SD interface

6. USB interface

7. AUX IN
   8.6 DIR+
   9.5 DIR-
   10.4 RDM
   11.3 RPT
   12.2 INT

13.1 PAU
14. Función de reinicio
15. BAND
16. DISP
17.

Botón Acción RADIO USB/SD AUX IN BT
MOD	Corto cambio de fuente cambio de		fuente cambio de fuente cambio de fuente		colgar
	Largo // / Colgar
BAND/	Corto Cambio de banda //				Responder/marcar
	Largo	Guardar automáticamente	Búsqueda de pistas	/
[02-01]	Corto	Encendido/Silencio	Encendido/Silencio	Encendido/Silencio	Encendido/Silencio
	Largo	Apagado	Apagado	Apagado	Apagado
DISP	Corto	mostrar reloj	tiempo de reproducción<-->ID3	mostrar reloj	mostrar reloj
	Largo	ajustes del reloj	ajustes del reloj	ajustes del reloj	ajustes del reloj
[02-01]	Corto	buscar hacia abajo	anterior	/	anterior
	Largo	bajar	Retroceso rápido	/	/
[02-01]	Corto	buscar hacia arriba	siguiente	/	siguiente
	Largo aumentar Avance Rápido /				/
1/PAU	Corto	Memorizar la emisora de M1	pausar/reproducir	/	pausar/reproducir
	Largo	Guardar la emisora a M1	//	/
2/INT	Corto	Memorizar la emisora de M2	INT encendido/apagado	/	/
	Largo	Guardar la emisora a M2	//	/
3/RPT	Corto	Memorizar la emisora de M3	RPT on>RPT DIR>RPT ALL	/	/
	Largo	Guardar la emisora a M3	//	/
4/RDM	Corto	Memorizar la emisora de M4	RDM encendido/apagado	/	/
	Largo	Guardar la emisora a M4	//	/
5/DIR-	Corto	Memorizar la emisora de M5	DIR-	/	/
	Largo	Guardar la emisora a M5	-10	/	/
6/DIR+	Corto	Memorizar la emisora de M6	DIR+ /	/
	Largo	Guardar la emisora a M6	+10	/	/
VOL	Largo	VOL arriba/abajo	VOL arriba/abajo	VOL arriba/abajo	VOL arriba/abajo
SEL (push VOL)	Corto	VOL/BAS/TRE/BAL/FAD/LOUD/EQ/DX/STEREO	VOL/BAS/TRE/BAL/FAD/LOUD/EQ	VOL/BAS/TRE/BAL/FAD/LOUD/EQ	VOL/BAS/TRE/BAL/FAD/LOUD/EQ
	Largo	AF/TA/PTY/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL

Encender/apagar la unidad y función de silencio.

Presione el botón PWR/MUTE para encender la unidad. Cuando el sistema está encendido, presione brevemente este botón para activar/desactivar la función de silencio. Mantenga presionado este botón para apagar la unidad.

Ajuste de audio y del menú de configuración

Presione varias veces el botón SEL para el menú de audio:

Modo FM: BAS(Bass)-TRE(Treble)-BAL(Balance)-FAD(Fader)-LOUD-EQ- DX/LOCAL -STEREO/MONO

Presione y mantenga presionado el botón SEL para el menú de configuración:

En cada ítem. Gire la perilla VOL para ajustarlos.

Mostrar el reloj

Pulse brevemente el botón DISP para mostrar el reloj.

Ajustes del reloj

Presione y mantenga presionado el botón DISP durante 2 segundos. Las letras HH estarán parpadeando. Gire la perilla VOL para ajustar la hora. Luego gire la perilla VOL para cambiar a MM. Gire también la perilla VOL para ajustar los minutos. Luego presione el botón DISP para salir.

Reiniciar la unidad

El botón RESET debe activarse por las siguientes razones:

a) Algunos botones no funcionan.

b) En la pantalla aparece el símbolo de error.

Nota: si se pulsa el botón RESET, se perderá toda la memoria.

Reproducir música a través de la toma auxiliar de 3,5 mm

Presione el botón MODE para cambiar al modo AUX IN cuando inserte una fuente de audio en el conector de 3,5 mm de la unidad.

Recibir una emisora de radio

Presione el botón MODE para seleccionar el modo de radio. Luego presione el botón BAND para seleccionar una banda. Presione brevemente ▶▶/I◀◀ para recibir la emisora de radio deseada. Presione y mantenga presionado el botón ▶▶/I◀◀ para sintonizar manualmente la frecuencia.

Guardar emisora automáticamente

Presione y mantenga presionado el botón BAND durante 2 segundos para almacenar automáticamente las emisoras bajo los botones numéricos 1-6 de la banda 1\~3

Almacenar manualmente la emisora y recuperar la emisora preestablecida

Sintonice una emisora con el botón ◀◀ o ▶▶. Presione y mantenga presionado uno de los botones de preajuste 1 - 6 durante 2 segundos. La emisora actual se almacena bajo el botón numérico. Presione brevemente el botón de preajuste (1\~6) para escuchar directamente la emisora guardada bajo el botón de preajuste correspondiente.

FUNCIONAMINETO DE RDS (SISTEMA DE DATOS DE RADIO)

Frecuencia Alternativa (AF)

En la opción AF del menú de configuración (presione y mantenga presionada la perilla VOL). Ajuste de AF a enc./apag.

AF on: El símbolo "AF" aparece en la pantalla. El nombre del programa se muestra al recibir una emisora RDS. El símbolo "AF" comienza a parpadear si la señal de transmisión empeora. Comenzará a buscar la emisora más fuerte que esté en la lista de AF y cambiará a la emisora buena. Si no encuentra una emisora más fuerte en la lista de AF. Se activará el modo PI SEEK para buscar la emisora que tiene el mismo PI.

AF apagado: apague el modo AF.

Aviso de Tráfico (TA)

En la opción TA del menú de configuración (presione y mantenga presionada la perilla VOL).

Ajuste de TA a enc./apag.

TA on: Cuando reciba una emisora TA cambiará temporalmente al modo de radio para escuchar la emisora TA independientemente del modo RADIO/USB/AUX/BT. Si el nivel de volumen estaba por debajo del volumen de TA, subirá automáticamente al volumen de TA.

TA off: Desactive la función TA.

Funcionamiento de PTY

En la opción PTY del menú de configuración (presione y mantenga presionada la perilla VOL). Cuando aparece el TPYSK.

Pulse el botón ▶▶▶/▶◀ para seleccionar tipos de PTY. Cuando se muestra el tipo PTY que desee, la búsqueda automática comenzará después de 3 segundos.

Nota: Cuando se recibe una buena señal de una emisora RDS (el icono AF no parpadea).

Tal vez pueda actualizar el reloj automáticamente.

Funcionamiento de la USB/SD CARD

Cuando una USB driver/SD card está insertada en la unidad, la unidad reproducirá el archivo MP3/WMA automáticamente. Si ya hay una USB/SD insertada en la unidad, mantenga presionado el botón MODE brevemente hasta que aparezca el símbolo del modo USB/SD.

Seleccionar Archivo

Pulse el botón ▶▶/I◀◀ para saltar al archivo siguiente/anterior. Mantenga presionado el botón ▶▶/I◀◀ para avanzar o retroceder rápidamente.

Play/Pause

Presione el botón ▶ para pausar/reproducir el archivo.

Función INT:

Presione el botón INT para reproducir los primeros 10 segundos de cada archivo. Presione el botón INT nuevamente para cancelar esta función.

Función RPT:

Presione el botón RPT para seleccionar el modo de repetición: RPT FOLD/RPT ONE/RPT ALL(default).

Función aleatoria:

Presione el botón RDM, todos los archivos se reproducirán de manera aleatoria. Presione el botón nuevamente para cancelar esta función.

Seleccionar un directorio

Presione el botón DIR+/DIR- para seleccionar el directorio hacia arriba o hacia abajo.

Búsqueda de canciones:

Pulse y mantenga pulsado el botón BAND para seleccionar la búsqueda de canciones, empieza por mostrar „TRK SCH“ y, a continuación, visualiza „T ***“, puede girar la perilla VOL para seleccionar el número y, a continuación, pulse la perilla SEL para confirmarlo. Se permite un máximo de 103 canciones.

PRECAUCIÓN:

1) Cuando conecte un MP3 player que tenga una pila normal (no recargable), debe sacarla del the MP3 player y luego conectarlo a la interfaz USB. De lo contrario, puede causar la explosión de la batería.
2) Cuando haya archivos importantes en el USB device/SD card, no lo conecte a la unidad principal para reproducir, puesto que cualquier operación incorrecta puede causar la pérdida de archivos. Nuestra empresa no asume ninguna responsabilidad al respecto.

En el teléfono móvil, seleccione la opción Bluetooth para buscar el dispositivo Bluetooth. "BLAUPUNKT" debería aparecer en la lista, seleccione "BLAUPUNKT" y luego introduzca la contraseña "0000", si necesita una contraseña. Cuando se empareja correctamente, la marca BT aparecerá en la pantalla LCD.

Contestar / rechazar una llamada entrante

Cuando hay una llamada entrante, Presione la tecla para contestar la llamada. Pulse la tecla para rechazar la llamada. Cuando termine una conversación, pulse la tecla para colgar La llamada.

Volver a marcar una llamada

En modo BT. Pulse la tecla para volver a marcar el último número de teléfono, pulse la tecla para cancelar esta operación.

Transferir la llamada entre el teléfono móvil y la unidad

En el modo de conversación, puede presionar el botón para transferir la llamada telefónica entre el teléfono móvil y la unidad.

(A2DP) Música

Para reproducir o pausar una canción, pulse brevemente la 1/PAU key.

Para saltar una pista hacia adelante, pulse brevemente la tecla ▶▶I , para saltar una pista hacia atrás, pulse brevemente la tecla ◀◀◀.

GENERAL

Requisitos de la fuente de alimentación	DC 12 Voltios, tierra negativa
Dimensiones del chasis	178 (An) x 97 (P) x 50 (Al)
Potencia máxima de salida	4x20 watts
Consumo de corriente	5 Ampere (max.)

RADIO

Cobertura de frecuencia	FM 87.5 a 108.0 MHz.
IF	10.7 MHz
Sensibilidad (S/N=30dB)	4μV
Separación estéreo	>25dB

SOLUCIÓN DE PROBLEMAS

Antes de pasar por la lista de verificación, verifique la conexión del cableado. Si alguno de los problemas persiste después de pasar por la lista de verificación, consulte a su distribuidor de servicio más cercano.

Síntoma Causa Solución
Ausencia de alimentación.	El interruptor de encendido del automóvil no está encendido.	Si la fuente de alimentación está conectada a los circuitos accesorios del automóvil, pero el motor no está en movimiento, cambie la llave de encendido a „ACC“.
	El fusible está fundido. Reemplace el fusible.
Ausencia de sonido.	El volumen es mínimo.	Ajuste el volumen a un nivel deseado.
	El cableado no está correctamente conectado.	Compruebe la conexión del cableado.
Las teclas de operación no funcionan.	El microordenador incorporado no funciona correctamente debido al ruido.	Presione el botón de reinicio.
La radio no funciona. La selección automática de la emisora de radio no funciona.	El cable de la antena no está conectado.	Inserte firmemente el cable de la antena.
	Las señales son demasiado débiles.	Seleccione una emisora manualmente.
