NÁVOD K OBSLUZE BPA 1119 BT BLAUPUNKT

Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH prohlašuje, že prístroj vyhovuje směrnici 2014/53 / EU.

Prohlášení o shodě najdete na Internet adrese www.blaupunkt.com

Prohlášení o shodě s přihlédnutím na Směrnice RE 2014 /53/ EU

Prohlášení o shodě s přihlédnutím na Směrnice RoHS 2011/65 / EU

Záruka

Záruční podmínky mohou být staženy ze strany www.blaupunkt.com

Záruka

Pokud budete někdy potřebovat využít služeb servisu, veškeré informace o našich servisních partnerech naleznete na adrese www.blaupunkt.com

1. Tento přehrávač by měl instalovat profesionální technik.
2. Před instalací si pozorně přečtěte návod pro montáž a obsluhu zařízení.
3. Před připojením k elektrické síti nezapomeňte připojit ostatní vodiče.
4. Zamezte zkratu. Ujistěte se, že jsou všechny odkryté vodiče izolovány.
5. Po instalaci zajistěte všechny vodiče.
6. připojte prosím přehrávač podle návodu k instalaci.
   Nesprávné připojení může způsobit poškození.
7. Tento přehrávač je vhodný pouze pro 12V DC zařízení, ujistěte se proto, že vaše auto splňuje požadavky tohoto elektrického systému s uzemněním katodou.
8. Připojte vodiče správně. Nesprávné připojení způsobí poruchu nebo poškození elektrického systému.

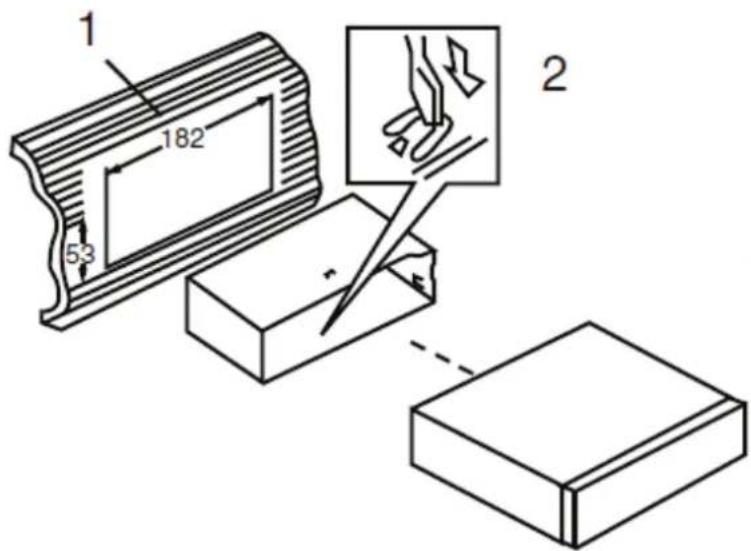

INSTALACE zařízení

1 182 53 2

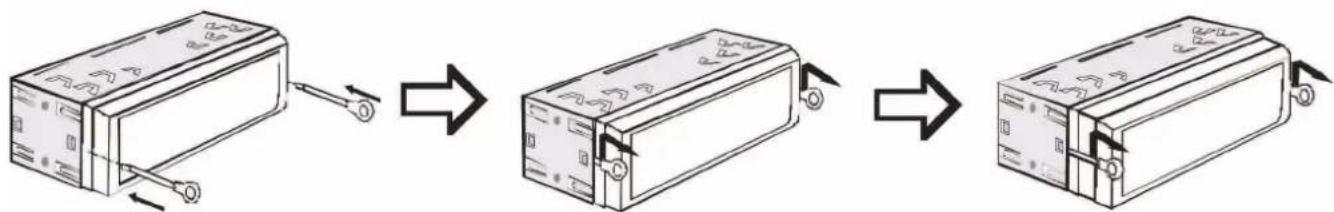

Vložte přiložené klíče, po bocích zařízení, dokud nezacvaknou. Potáhněte za klíče a vytáhněte zařízení z palubní desky.o

1. ZADNÍ PRAVÝ REPRODUKTOR (+) (fialový)
2. ZADNÍ PRAVÝ REPRODUKTOR (-) (fialový / černý)
3. PŘEDNÍ PRAVÝ REPRODUKTOR (+) (šedý)
4. PŘEDNÍ PRAVÝ REPRODUKTOR (-) (šedý / černý)
5. PŘEDNÍ LEVÝ REPRODUKTOR (+) (bílý)
6. PŘEDNÍ LEVÝ REPRODUKTOR (-) (bílý / černý)
7. ZADNÍ LEVÝ REPRODUKTOR (+) (zelený)

8. ZADNÍ LEVÝ REPRODUKTOR (-) (zelený / černý)

9. Tento přehrávač smí být používán pouze s 12V DC katodovým uzemněním.

10. Nepřipojujte svorky akumulátoru, dokud není přehrávač zcela správně připojen.
11. Zkontrolujte, zda je žlutý vodič připojen ke kladnému pólu baterie (+).
12. Při výměně pojistky se ujistěte, že jsou specifikace pojistky stejné.
13. Kvalitní reproduktor s 4-8 Ohm zajistí nejlepší efekt zařízení.

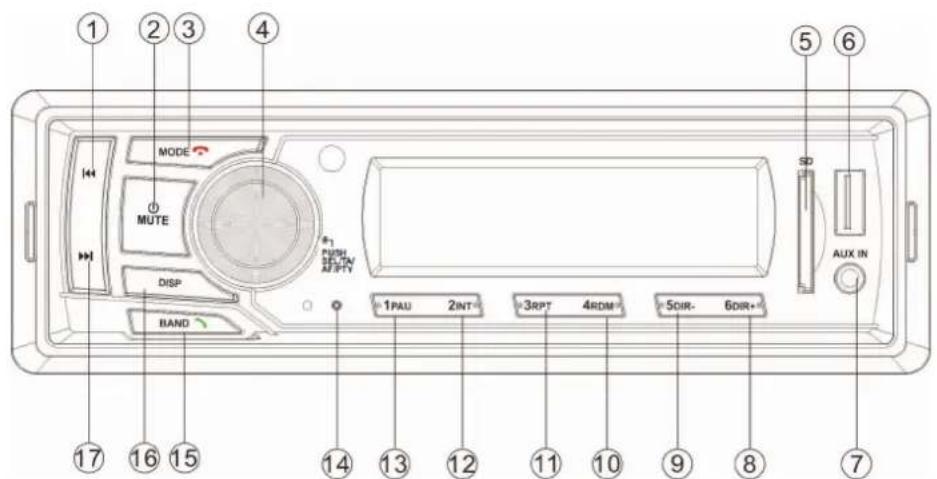

UMÍSTĚNÍ OVLÁDACÍCH TLAČÍTEK

① ② ③ ④ MODE MUTE DISP BAND 1PAU 2INT 3RPT 4RDM 5DIR- 6DIR+ ⑤ ⑥ AUX IN ⑦ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶

2. ⏻ MUTE
3. MODE /
4. PUSH/SEL/TA/AF/PTY
5. SD interface

6. USB interface

7. AUX IN
   8.6 DIR+
   9.5 DIR-
   10.4 RDM
   11.3 RPT
   12.2 INT

13.1 PAU
14. Reset function
15. BAND
16. DISP
17.

Tlačitko Stisknutí RÁDIO USB/SD AUX IN BT
MOD	Kráte změna zdroje změna zdroje změna zdroje změna zdroje / zavěsit
	Dlouze // 3atvárané
BAND/	Kráte změna pásma //				Odpovědět/ vytočit
	Dlouze	Automatické uklá-dání	Vyhledávání skladby	/
MUTE	Kráte	Zapnutí/ Ztlumení	Zapnutí/ Ztlumení	Zapnutí/ Ztlumení	Zapnutí/ Ztlumení
	Dlouze	Vypnutí Vypnutí	Vypnutí	Vypnutí
DISP	Kráte	zobrazit hodiny	hrací čas<--> ID3	zobrazit hodiny	zobrazit hodiny
	Dlouze	nastavení hodin	nastavení hodin	nastavení hodin	nastavení hodin
|◀◀	Kráte	hledat dolů	předchozí	/	předchozí
	Dlouze	dolů	Rychle vzad	/	/
▶▶	Kráte	hledat nahoru	další	/	další
	Dlouze	nahoru	Rychle vpřed	/	/
1/PAU	Kráte	Vyvolat stanici M1	pauza / přehrávání	/	pauza / přehrávání
	Dlouze	Uložení stanice do M1	//	/
2/INT	Kráte	Vyvolání stanice M2	INT Zap/Vyp	/	/
	Dlouze	Uložení stanice do M2	//	/
3/RPT	Kráte	Vyvolání stanice M3	RPT on>RPT DIR>RPT ALL	/	/
	Dlouze	Uložení stanice do M3	//	/
4/RDM	Kráte	Vyvolání stanice M4	RDM Zap/Vyp	/	/
	Dlouze	Uložení stanice do M4	//	/
5/DIR-	Kráte	Vyvolání stanice M5	DIR-	/	/
	Dlouze	Uložení stanice do M5	-10	/	/
6/DIR+	Kráte	Vyvolání stanice M6	DIR+	/	/
	Dlouze	Uložení stanice do M6	+10	/	/
VOL	Въртене	VOL nahoru/ dolů	VOL nahoru/ dolů	VOL nahoru/ dolů	VOL nahoru/ dolů
SEL (push VOL)	Kráte	VOL/BAS/TRE/BAL/FAD /LOUD/EQ/DX/STEREO	VOL/BAS/TRE/BAL/FAD /LOUD/EQ	VOL/BAS/TRE/BAL/FAD /LOUD/EQ	VOL/BAS/TRE/BAL/FAD /LOUD/EQ
	Dlouze	AF/TA/PTY/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL	AF/TA/TA VOL

ZÁKLADNÍ OPERACE

Zapnutí / vypnutí zařízení a funkce ztlumení

Stisknutím PWR/MUTE zapněte zařízení. Když je systém zapnutý, krátkým stiskem tohoto tlačítka zapnete / vypnete zvuk. Zařízení vypnete stisknutím a podržením tohoto tlačítka.

Nastavení nabídky zvuku a nastavení

Pro přechod do nabídky zvuku opakovaně stiskněte tlačítko SEL :

Režim FM: BAS (Basy) -TRE (Výšky) -BAL (Vyvážení) -FAD (Prolínání) -LOUD-EQ-DX/LOCAL -STEREO/MONO

Pro přechod do menu nastavení stiskněte a podržte tlačítko SEL:

AF (ZAP/VYP) -TA (ZAP/VYP) -PTY OFF(PTY SPEECH/MUSIC) -TA VOL (výchozí 20)

V každé položce změníte nastavení otáčením knoflíku VOL.

Ukázat hodiny

Pro zobrazení hodin stiskněte krátce tlačítko DISP.

Nastavení hodin

Stiskněte a podržte tlačítko DISP po dobu 2 sekund. HH začne blikat. Otáčením knoflíku VOL nastavte hodinu. Následně otáčejte knoflíkem VOL pro změnu na MM. Otáčením knoflíku VOL také nastavte minuty. DISP Pro opuštění menu nastavování stiskněte tlačítko DISP. .

Reset zařízení

Tlačítko RESET je nutné aktivovat v následujících případech:

a) Některá tlačítka nefungují.

b) Na displeji se zobrazí symbol chyby.

Poznámka: stisknutím tlačítka RESET dojde k vymazaní celé paměti.

Přehrávání hudby přes AUX IN 3,5 mm konektor

Pro přechod na funkci AUX IN stiskněte tlačítko MODE, připojte zdroj hudby pomocí 3,5mm konektoru zařízení.

PROVOZ RÁDIA

Příjem rozhlasových stanic

Pro přechod do režimu rádio stiskněte tlačítko MODE. Následným stisknutím tlačítka BAND vyberte pásmo. Pro příjem požadované rozhlasové stanice krátce stiskněte tlačítko ▶▶/|◀◀. Pro ruční ladění frekvence stiskněte a přidržte tlačítko ▶▶/|◀◀.

Automatické ukládání stanice

Pro automatické ukládání stanic pod číselnými tlačítky 1-6 v pásmech 1 \~ 3 stiskněte a přidržte tlačítko BAND po dobu 2 sekund.

Manuální ukládání stanice a vyvolání předvolené stanice

Naladte stanice pomocí tlačítek ◀◀ nebo ▶▶. Stiskněte a přidržte jedno z tlačítek předvolby 1-6 po dobu 2 sekund. Aktuální stanice je uložena pod čiselným tlačítkem. Krátkým stisknutím tlačítka předvolby (1 \~ 6) můžete přímo poslouchat stanici uloženou pod příslušným tlačítkem předvolby.

RDS (RADIO DATA SYSTEM) PROVOZ

Alternativní frekvence (AF)

V položce AF v menu nastavení (stiskněte a podržte knoflík VOL). Nastavení AF zapnout / vypnout.

AF zapnuto: Na displeji se zobrazí symbol „AF“. . zobrazí se název programu přijímané RDS stanice. Pokud se přijímaný signál zhorší, symbol „AF“ začne blikat. . Začne hledat stanici se silnějším sognálem ze seznamu AF a přepne se na tuto stanici. Pokud není nalezena stanice se silnějším signálem v seznamu AF, aktivuje se režim PI SEEK, který vyhledává stanici, která má stejné PI. AF vypnuto: vypíná režim AF.

V položce AF v menu nastavení (stiskněte a podržte knoflík VOL). Nastavení TA zapnout / vypnout.

TA on: Jakmile se přijímá TA stanice, zařízení se dočasně přepne do režimu rádia, abyste mohli poslouchat TA stanici kdykoliv v režimu RADIO / USB / AUX / BT. Pokud byla úroveň hlasitosti pod TA hlasitostí, bude automaticky zvýšena na úroveň TA. .

TA off: Vypnutí TA funkce.

PTY operace

V položce PTY v menu nastavení (stiskněte a podržte knoflík VOL). Když se zobrazí TPYSK, stiskněte tlačítko ▶▶/◀◀ pro výběr druhu PTY. Jakmile se zobrazí druh PTY, který chcete, za 3 sekundy dojde k jeho automatickému vyhledávání.

Poznámka: Jakmile přijímáte dobrý signál RDS stanice, přestane ikona AF blikat. Může to vést k automatické aktualizaci hodin.

USB/SD CARD operace

Jakmile je USB driver/SD card vložena do zařízení, zařízení začne přehrávat MP3/WMA soubor automaticky. Pokud je USB/SD nosič již vložen do zařízení, opakovaně krátce stiskněte tlačítko MODE, dokud se na displeji nezobrazí nápis USB/SD

Vyberte soubor

Pro přeskočení na další/předchozí soubor stiskněte tlačítko ▶▶/◀◀. Pro rychlé převíjení vpřed nebo vzad přidržte tlačítko ▶▶/◀◀.

Play/Pause

pro pozastavení / přehrání souboru stiskněte tlačítko ▶II .

INT function:

Pro přehrání prvních 10 sekund každého souboru stiskněte tlačítko INT. Opětovným stisknutím tlačítka INT tuto funkci opět zrušite.

RPT funkce:

Režim opakování vyberte stisknutím tlačítka RPT : RPT FOLD / RPT ONE / RPT ALL (default).

Random funkce:

Stisknutím tlačítka RDM budou všechny soubory přehrávány náhodně. Opětovným stisknutím tuto funkci zrušíte.

Vyberte adresář

Posun o adresář nahoru nebo dolů zvolíte stisknutím tlačítek DIR + / DIR- .

Vyhledávání skladby:

Pro výběr vyhledávání skladby stiskněte a přidržte tlačítko BAND, zobrazí se nápis „TRK SCH“ a následně se zobrazí „T ***“, Otáčením knoflíku VOL vyberte číslici a následně stiskněte tlačítko SEL pro potvrzení. Je povoleno maximálně 103 skladeb.

POZOR:

1) Při připojování MP3 player který má normální baterii (nenabíjecí baterii), byste měli baterii vyjmout z MP3 player a potom přehrávač připojit k USB slotu. V opačném případě může dojít k výbuchu baterie.
2) Pokud jsou na USB nosiči/SD kartě důležité soubory, nepřipojujte jej k zařízení pro přehrávání, protože jakákoli nesprávná operace může způsobit ztrátu souborů. Naše společnost za to nepřebírá žádnou odpovědnost.

BLUETOOTH PROVOZ

PÁROVÁNÍ

V mobilním telefonu vyberte možnost Bluetooth a vyhledejte položku Bluetooth zařízení. V seznamu by se měla zobrazit položka „BLAUPUNKT“, vyberte „BLAUPUNKT“ a následně vstupní heslo „0000“, pokud o něj budete požádání.. Po úspěšném spárování se na displeji zobrazí nápis BT.

Přijmutí / odmítnutí příchozího hovoru

Jakmile se na telefonu zobrazí příchozí hovor stisknutím tlačítka hovor přijmete. Stisknutím tlačítka hovor odmítnete. Po zakončení konverzace zavěste stisknutím tlačítka

Opakované volání

V režimu BT stisknutím tlačítka znovu vytočíte poslední telefonní číslo, stisknutím tlačítka zakončíte vytáčení.

Přepínání hovoru mezi mobilním telefonem a zařízením

Během hovoru můžete stisknout tlačítko pro přepnutí hovoru mezi telefonem a zařízením.

(A2DP) hudba

Chcete-li přehrávat nebo pozastavit skladbu, stiskněte krátce tlačítko 1/PAU, Pro přeskočení skladby vpřed krátce stiskněte tlačítko ▶▶▶ Chcete-li přejít o skladbu vzad, stiskněte krátce tlačítko ◀◀◀.

OBECNÉ

Požadavky na napájení	DC 12 Volt, záporné uzemnění
Rozměry skříně	178 (Š) x 97 (H) x 50 (V)
Maximální výstupní výkon	4x20 Wattů
Proudový odpor	5 Ampérů (max.)

RÁDIO

Frekvenční rozsah	FM 87.5 až 108.0 MHz.
IF	10.7 MHz
Citlivost (S/N=30dB)	4μV
Stereo separace	>25dB

ODSTRAŇOVÁNÍ PORUCH

Předtím než projdete seznam možných chyb, zkontrolujte připojení kabelů. Pokud některý z problémů přetrvává i po kontrole seznamu chyb, obratte se na autorizovaný servis.

Příznak Příčina Řešení
Není napájení.	Startér vozidla není zapnutý.	Pokud je napájecí zdroj připojen k vozu, ale motor není nastartován, otočte klíčem do pozice „ACC“.
	Pojistka je spálená. Vyměňte pojistku.
Žádný zvuk.	Hlasitost je na minimu	Nastavte hlasitost na požadovanou úroveň.
	Zapojení není správně připojeno. Zkontrolujte zapojení.
Ovládací tlačítka nefungují.	Zabudovaný mikropočítač nefunguje správně kvůli šumu.	Stiskněte tlačítko reset.
Rádio nefunguje. Automatická volba rozhlasové sta-nice nefunguje.	Kabel antény není připojen. Pevně zasuňte kabel antény.
	Signál je příliš slabý. Vyberte stanici ručně.

Δήλωση συμμόρφωσης

Stlačením tlačidla PWR/MUTE zapnete zariadenie. Ked'je zariadenie zapnuté, Krátkym stlačením tohto tlačidla zapnete/vypnete zvuk. Stlačením a podržaním tohto tlačidla zariadenie vypnete.

Nastavenie zvuku a ponuky nastavení

Pre audio menu opakovane stlačte tlačidlo SEL:

Ak je k jednotke pripojený 3,5mm aux in konektor, stlačením tlačidla MODE prepnete do režimu AUX IN.

FUNGOVANIE RÁDIA

Príjem rádiostanice

Na výber režimu rádia stlačte tlačidlo MODE. Potom stlačením tlačidla BAND zvolíte pásmo. Pre príjem želanej rádiostanice krátko stlačte tlačidlo ▶▶/ ◀◀◀ . Pre manuálne ladenie frekvencie stlačte a podržte tlačidlo ▶▶/ ◀◀◀ .

Automatické uloženie stanice

Na automatické uloženie staníc pod numerické tlačidlá 1-6 pásma 1-3 stlačte a 2 sekundy podržte tlačidlo BAND.

Stlačením a podržaním tlačidla BAND zvolíte vyhl'adávanie piesne, začne sa zobrazovat 'TRK SCH", potom sa zobrazí "T *** ", Otáčaním gombíka VOL zvol'te číslo a potom stlačte gombík SEL na potvrdenie. Maximálny povolený počet piesní je 103.

UPOZORNENIE:

V režime BT. Stlačením tlačidla opät vytočíte posledné telefónne číslo, stlačením tlačidla zrušíte opätovné vytočenie čísla.

Ak chcete preskočit' skladbu dopredu, krátko stlačte tlačidlo ▶▶, ak chcete preskočit' skladbu dozadu, krátko stlačte tlačidlo ◀◀.

VŠEOBECNÉ INFORMÁCIE
