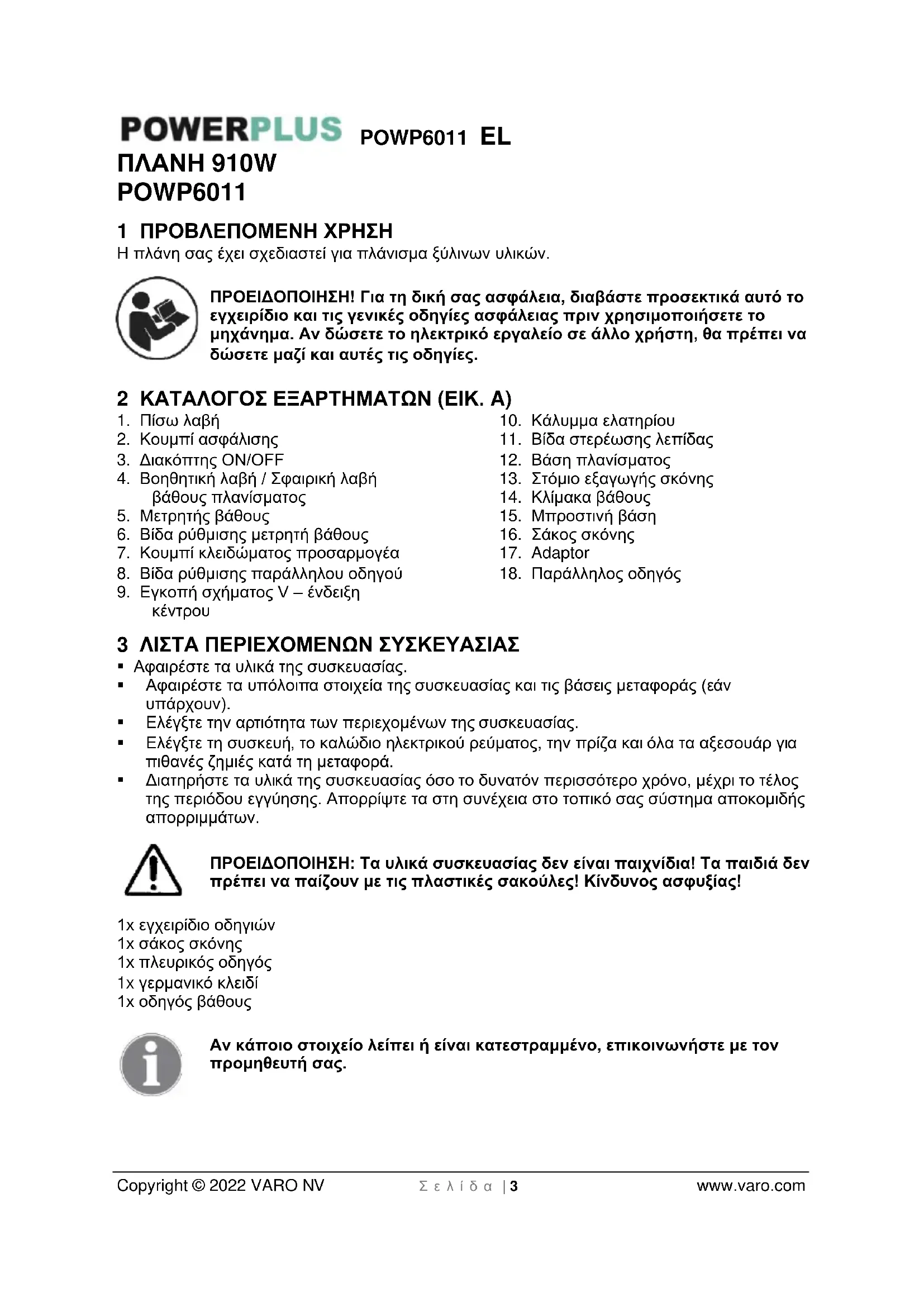

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWP6011 PowerPlus

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων .................................................... 5

7.2 Ρύθμιση του βάθους πλανίσματος (Εικ. 2) .............................................................. 7

7.3 Εξαγωγή σκόνης (Εικ. 3) ......................................................................................... 7

7.4 Αντικατάσταση του ιμάντα κίνησης (Εικ. 4) ............................................................. 7

10.2 και να αντικαταστήσετε τα καρβουνάκια ................................................................. 9

10.3 Καλώδιο και φις τροφοδοσίας ................................................................................. 9

• 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ p. 10
• 12 ΘΟΡΥΒΟΣ p. 10
• POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 2 www.varo.com 13 ΑΠΟΘΗΚΕΥΣΗ p. 10
• 14 ΕΓΓΥΗΣΗ p. 11
• 15 ΠΕΡΙΒΑΛΛΟΝ p. 11
• 16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 3 www.varo.com ΠΛΑΝΗ 910W POWP6011 1 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Η πλάνη σας έχει σχεδιαστεί για πλάνισμα ξύλινων υλικών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (ΕΙΚ. A) p. 12

4. Βοηθητική λαβή / Σφαιρική λαβή

6. Βίδα ρύθμισης μετρητή βάθους

7. Κουμπί κλειδώματος προσαρμογέα

8. Βίδα ρύθμισης παράλληλου οδηγού

9. Εγκοπή σχήματος V – ένδειξη

10. Κάλυμμα ελατηρίου

11. Βίδα στερέωσης λεπίδας

12. Βάση πλανίσματος

13. Στόμιο εξαγωγής σκόνης

18. Παράλληλος οδηγός

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε τα υλικά της συσκευασίας.

• Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν

• Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας.

• Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά.

• Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας! 1x εγχειρίδιο οδηγιών 1x σάκος σκόνης 1x πλευρικός οδηγός 1x γερμανικό κλειδί 1x οδηγός βάθους Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 4 www.varo.com 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και το εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

τραυματισμού ή βλάβης στο εργαλείο.

Διαβάστε το εγχειρίδιο πριν χρησιμοποιήσετε το

Σύμφωνα με τα ισχύοντα βασικά πρότυπα ασφαλείας των Ευρωπαϊκών Οδηγιών.

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης.

Υποχρεωτική χρήση προστατευτικών γυαλιών.

Φορέστε γάντια. 5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορούν να αποτελέσουν αιτία ηλεκτροπληξίας, φωτιάς ή/και σοβαρών τραυματισμών. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με τροφοδοσία ρεύματος (με καλώδιο τροφοδοσίας) ή με μπαταρία (ασύρματα).

• Διατηρείτε το χώρο εργασίας σας καθαρό και τακτοποιημένο. Η αταξία και ο ελλιπής φωτισμός στο χώρο εργασίας μπορούν να προκαλέσουν ατυχήματα.

• Μην εργάζεστε με τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύκαυστα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, τα που μπορούν να οδηγήσουν σε ανάφλεξη της σκόνης ή των ατμών.

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο της συσκευής.

5.2 Ηλεκτρική ασφάλεια

Να ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλάκα χαρακτηριστικών.

• Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 5 www.varo.com

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία της συσκευής θα πρέπει να γίνει από σύστημα παραμένοντος ρεύματος (RCD). Η χρήση ενός συστήματος RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χειρίζεστε τη συσκευή, εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης της συσκευής, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Να χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό και να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως αναπνευστική μάσκα, παπούτσια με αντιολισθητικές σόλες, κράνος ή ωτασπίδες, ανάλογα με τον τύπο και την εφαρμογή του ηλεκτρικού εργαλείου, ελαττώνει τον κίνδυνο τραυματισμών.

• Αποτρέπετε το ενδεχόμενο τυχαίας ενεργοποίησης της συσκευής. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF (0), πριν συνδέσετε το φις στην πρίζα. Εάν, κατά τη μεταφορά της συσκευής, έχετε το δάχτυλό σας πάνω στο διακόπτη ή η συσκευή είναι ενεργοποιημένη όταν συνδεθεί στην πρίζα, μπορεί να προκληθεί ατύχημα.

• Πριν θέσετε σε λειτουργία τη συσκευή, απομακρύνετε τα ασφαλιστικά και ρυθμιστικά εργαλεία. Ένα εργαλείο ή κλειδί ασφάλισης, το οποίο βρίσκεται σε ένα περιστρεφόμενο εξάρτημα της συσκευής, μπορεί να οδηγήσει σε τραυματισμό.

• Μην υπερεκτιμάτε τις δυνατότητές σας. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα τη συσκευή, σε περίπτωση μη αναμενόμενης κατάστασης.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν σε κινούμενα μέρη. Υπάρχει κίνδυνος για τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά, να πιαστούν στα κινούμενα μέρη.

• Εάν υπάρχει τοποθετημένη διάταξη αναρρόφησης ή συλλογής της σκόνης, βεβαιωθείτε ότι αυτή είναι συνδεδεμένη και ότι χρησιμοποιείται σωστά. Η χρήση τέτοιων διατάξεων μειώνει τον κίνδυνο που προκαλείται από την σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην ασκείτε υπερβολικό φορτίο στη συσκευή. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο ανάλογα με την εργασία σας. Χρησιμοποιώντας το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια, στην καθορισμένη περιοχή απόδοσης.

• Μη χρησιμοποιείτε ηλεκτρικά εργαλεία των οποίων ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείοπου δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν πραγματοποιήσετε ρυθμίσεις, πριν αλλάξετε αξεσουάρ ή αποθέσετε τη συσκευή, αποσυνδέσετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα αποτρέπουν την τυχαία έναρξη ενεργοποίηση της συσκευής.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 6 www.varo.com

• Φυλάσσετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε, σε χώρους στους οποίους δεν έχουν πρόσβαση παιδιά. Μην επιτρέπετε τη χρήση της συσκευής από άτομα που δεν είναι εξοικειωμένα με αυτήν ή που δεν έχουν διαβάσει τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Φροντίζετε τη συσκευή με προσοχή. Ελέγχετε εάν τα κινούμενα μέρη λειτουργούν χωρίς πρόβλημα και δεν μπλοκάρονται, εάν υπάρχουν εξαρτήματα σπασμένα ή με ζημιές, τα οποία επηρεάζουν τη λειτουργία της συσκευής. Φροντίστε για την επισκευή τυχόν εξαρτημάτων που έχουν υποστεί ζημιά, πριν χρησιμοποιήσετε τη συσκευή. Η ελλιπής συντήρηση ηλεκτρικών εργαλείων αποτελεί αιτία για πολλά ατυχήματα.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, μπλοκάρονται λιγότερο και λειτουργούν πιο εύκολα.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, αξεσουάρ, ένθετα εξαρτήματα, κλπ. σύμφωνα με τις παρούσες οδηγίες και σύμφωνα με τις προδιαγραφές αυτού του ειδικού τύπου συσκευής. Θα πρέπει να λαμβάνετε υπόψη τις συνθήκες εργασίας και την εκτελούμενη ενέργεια. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό, εκτός του προοριζόμενου, μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Φροντίστε ώστε η συσκευή σας να επισκευάζεται μόνο από εξειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι θα διασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας της συσκευής. 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΛΑΝΕΣ

• Πριν χρησιμοποιήσετε το εργαλείο, βεβαιωθείτε ότι οι κόφτες έχουν τοποθετηθεί σωστά.

• Μη χρησιμοποιήσετε το εργαλείο προτού το ρυθμίσετε πλήρως σύμφωνα με τις οδηγίες.

• Πριν το πλάνισμα, βάζετε το εργαλείο να λειτουργήσει χωρίς φορτίο (στο ρελαντί) για να ελέγξετε αν οι κόφτες είναι σωστά ισορροπημένοι.

• Μη φορτώνετε ποτέ το εργαλείο τόσο πολύ ώστε να φρακάρει το μοτέρ.

• Κατά το πλάνισμα, μπορεί να συγκεντρωθούν ροκανίδια μέσα στα αυλάκια. Μην αφαιρείτε τα ροκανίδια με τα χέρια σας – χρησιμοποιείτε ένα κομμάτι ξύλου.

• Χρησιμοποιείτε μόνο τον κύλινδρο κόφτη και κόφτες που παρέχονται με το εργαλείο.

• Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα.

• Χρησιμοποιείτε μόνο αιχμηρούς κόφτες.

• Αν θέλετε να κάνετε κάποια ρύθμιση στο εργαλείο, διακόψτε τη λειτουργία του, περιμένετε να σταματήσει τελείως ο κύλινδρος και αποσυνδέστε το εργαλείο από το ρεύμα.

• Διακόπτετε τη λειτουργία του εργαλείου και περιμένετε να σταματήσουν τελείως οι κόφτες πριν το αφήσετε κάτω. Μειώνετε το βάθος πλανίσματος για να αποφύγετε να έρθουν σε επαφή οι κόφτες μεταξύ τους και με άλλα αντικείμενα.

• Αλλάζετε πάντα και τις δύο λεπίδες μαζί, διαφορετικά θα υπάρξει αστάθεια που θα προκαλεί κραδασμούς και θα συντομεύσει τη διάρκεια ζωής της λεπίδας και του

• Μην αγγίζετε τα εξωτερικά μεταλλικά τμήματα και τις λεπίδες μετά από παρατεταμένη λειτουργία. Μπορεί να είναι πολύ καυτά.

• Χειρίζεστε τις λεπίδες με πολύ προσοχή. Πριν τη λειτουργία, βεβαιώνεστε ότι τα μπουλόνια τοποθέτησης της λεπίδας είναι καλά σφιγμένα.

• Περιμένετε να σταματήσει ο κόφτης πριν αφήσετε κάτω το εργαλείο.

• Πριν χρησιμοποιήσετε το εργαλείο, βεβαιώνεστε ότι οι κόφτες έχουν τοποθετηθεί σωστά.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 7 www.varo.com 7 ΡΥΘΜΙΣΕΙΣ Προειδοποίηση! Οι λεπίδες είναι κοφτερές, και γι' αυτό προσέχετε πολύ όταν τις αντικαθιστάτε.

7.1 Αντικατάσταση των κοφτών (Εικ. 1)

• Τοποθετήστε το εργαλείο πάνω σε ένα τραπέζι. με τη βάση πλανίσματος (12) στραμμένη

• Χαλαρώστε τις βίδες (11) με μερικές στροφές, μόνο τόσο όσο χρειάζεται ώστε να μπορεί να βγει έξω η λεπίδα.

• Σπρώξτε και σύρετε τη λεπίδα της πλάνης έξω από τον κύλινδρο της λεπίδας της λεπίδας με ένα κομμάτι ξύλου πιέζοντας ταυτόχρονα το κάλυμμα ελατηρίου (10) στο πλάι. Σημείωση: Σημειώστε την κατεύθυνση του άκρου της λεπίδας όταν την αφαιρείτε, ώστε να τοποθετήσετε μετά τη νέα λεπίδα σωστά. Σημείωση: Όταν τοποθετείτε λεπίδες, πρώτα καθαρίζετε όλα τα ροκανίδια και τα ξένα σώματα που πιθανώς να έχουν κολλήσει στον κύλινδρο της λεπίδας και την ίδια τη λεπίδα. Χρησιμοποιείτε λεπίδες των ίδιων διαστάσεων και βάρους, αλλιώς ο κύλινδρος θα ταλαντεύεται και θα δονείται, με αποτέλεσμα κακό πλάνισμα και πιθανώς βλάβη του μηχανήματος.

• Είτε γυρίστε ανάποδα τη λεπίδα της πλάνης είτε αντικαταστήστε τη, αν χρειάζεται. Πιέστε το κάλυμμα του ελατηρίου και βάλτε τη λεπίδα από την πλευρά του καλύμματος μέσα στη σχισμή συγκράτησής της, μέχρι να βρεθεί στο κέντρο ενάντια στον κύλινδρο.

• Ξανασφίξτε τις βίδες.

• Επαναλάβετε την ίδια διαδικασία για τη δεύτερη λεπίδα. Αποσυνδέετε πάντα το εργαλείο από το ρεύμα πριν αντικαταστήσετε τους

7.2 Ρύθμιση του βάθους πλανίσματος (Εικ. 2)

• Γυρίστε τη σφαιρική λαβή (4) μέχρι να φτάσετε στο επιθυμητό βάθος πλανίσματος.

• Μπορείτε να διαβάσετε τη ρύθμιση του βάθους στην κλίμακα.

7.3 Εξαγωγή σκόνης (Εικ. 3)

Η σκόνη από την επιφάνεια εργασίας εξάγεται από το στόμιο εξαγωγής σκόνης του μηχανήματος και συλλέγεται μέσα στον σάκο σκόνης. Ανάλογα με τις ανάγκες, ο προσαρμογέας μπορεί να τοποθετηθεί στην αριστερή ή τη δεξιά πλευρά της πλάνης.

• Πιέστε το κουμπί κλειδώματος του προσαρμογέα και τραβήξτε τον προσαρμογέα έξω από το στόμιο εξαγωγής σκόνης (13). Πιέστε τον ελαστικό δακτύλιο του σάκου σκόνης και σύρετε τον σάκο σκόνης (16) πάνω στον σύνδεσμο.

• Σύρετε τον προσαρμογέα (17) μέσα στο στόμιο εξαγωγής σκόνης (13), προσέχοντας να τοποθετήσετε τις προεξοχές στις εγκοπές, και βεβαιωθείτε ότι ακούτε τον ήχο κλεισίματος του κουμπιού κλειδώματος του κουμπιού ασφαλείας του προσαρμογέα.

• Αδειάζετε τακτικά τον σάκο σκόνης ώστε η εξαγωγή της σκόνης να γίνεται όσο το δυνατόν

7.4 Αντικατάσταση του ιμάντα κίνησης (Εικ. 4)

Πριν κάνετε οποιαδήποτε εργασία στο μηχάνημα, βγάλτε το φις από την πρίζα.

• Χαλαρώστε τις τρεις βίδες και αφαιρέστε το κάλυμμα του ιμάντα κίνησης και τον ίδιο τον

• Τοποθετήστε πρώτα τον νέο ιμάντα κίνησης ίδιου μεγέθους και διαστάσεων στον μικρό τροχό. Τοποθετήστε τον ιμάντα κίνησης πάνω από τον μεγάλο τροχό και ταυτόχρονα περιστρέψτε τον μεγάλο τροχό.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 8 www.varo.com

• Επανατοποθετήστε το κάλυμμα του ιμάντα στο περίβλημα και σφίξτε το με τις βίδες. Βεβαιωθείτε ότι δεν υπάρχουν μπόσικα του ιμάντα περισσότερο από 5 χλστ. μεταξύ του άξονα του μοτέρ και του άξονα μετάδοσης κίνησης. 8 ΛΕΙΤΟΥΡΓΙΑ

8.1 Ξεκίνημα και σταμάτημα

• Για να θέσετε σε λειτουργία το εργαλείο, κρατήστε πατημένο το κουμπί ασφάλισης (2) και πιέστε τον διακόπτη ON/OFF (3).

• Για να διακόψετε τη λειτουργία του εργαλείου, απελευθερώστε τον διακόπτη ON/OFF (3).

• Πριν τη λειτουργία, διαλέξτε το επιθυμητό βάθος κοπής.

• Συνιστάται να επιλέγετε μικρό βάθος κοπής και να επαναλαμβάνετε την κοπή αρκετές φορές μέχρι να πετύχετε το επιθυμητό βάθος.

• Αν είναι δυνατόν, στερεώνετε το υλικό εργασίας σε πάγκο.

• Υπάρχει μια εγκοπή σχήματος «V» στη μπροστινή βάση, η οποία σας επιτρέπει να μπιζουτάρετε τα άκρα του τεμαχίου εργασίας.

8.4 Χρήση του οδηγού “T” (Εικ. 5)

Ο οδηγός “T” χρησιμοποιείται για πλάνισμα κατά μήκος των άκρων και μπορεί να τοποθετηθεί είτε στην αριστερή είτε στη δεξιά πλευρά της πλάνης.

• Σύρετε τον οδηγό “T” μέσα από τη σχισμή του οδηγού στην επιθυμητή θέση και στερεώστε τον σφίγγοντας τη βίδα στερέωσης.

• Φροντίζετε ώστε η επίπεδη επιφάνεια του οδηγού “T” να εφαρμόζει συνεχώς καλά πάνω στο άκρο του υλικού εργασίας στη διάρκεια της κοπής.

Ο οδηγός βάθους “L” χρησιμοποιείται σε συνδυασμό με τον οδηγό “T” για εφαρμογές αυλακώσεων. Το βάθος της αυλάκωσης καθορίζεται από το βάθος κοπής και τον αριθμό των περασμάτων πάνω στο υλικό εργασίας. Το μέγιστο βάθος αυλάκωσης είναι 12,5 χλστ. που γίνεται με αρκετά περάσματα έως 2 χλστ. κάθε φορά. Το μέγιστο πλάτος της κοπής αυλάκωσης είναι 82 χλστ. και καθορίζεται από τη ρύθμιση του οδηγού “T”.

• Αρμόστε τον παράλληλο οδηγό και τον οδηγό “T” στην πλάνη σε αντίθετες πλευρές του

• Ρυθμίστε τον οδηγό “T” σύμφωνα με το απαιτούμενο πλάτος κοπής και σφίξτε τη βίδα

• Τοποθετήστε το εργαλείο σε επίπεδη επιφάνεια με την πίσω βάση επίπεδα στην επιφάνεια, ρυθμίστε τον παράλληλο οδηγό έτσι ώστε η απόσταση ανάμεσα την κάτω επιφάνεια του παράληλου οδηγού και την επίπεδη επιφάνεια να είναι ίση με το επιθυμητό βάθος αυλάκωσης, και σφίξτε τη βίδα στερέωσης του παράλληλου οδηγού.

• Θέστε τη σφαιρική λαβή ρύθμισης του βάθους κοπής σε κατάλληλο βάθος.

• Πραγματοποιήστε το πλάνισμα με την επίπεδη επιφάνεια του οδηγού “T” πάντα εφαρμοστά στο άκρο του υλικού εργασίας. Επαναλάβετε την κοπή μέχρις ότου η κάτω επιφάνεια του παράλληλου οδηγού να είναι επίπεδη με την επιφάνεια του υλικού εργασίας.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 9 www.varo.com 9 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Αν συμβεί οποιοδήποτε από τα παρακάτω στη διάρκεια της κανονικής λειτουργίας, πρέπει να αποσυνδέσετε αμέσως το εργαλείο από το ρεύμα και να το δώσετε για έλεγχο και πιθανή επισκευή σε εξειδικευμένο τεχνικό:

• Τα περιστρεφόμενα τμήματα μπλοκάρουν ή η ταχύτητα πέφτει αφύσικα χαμηλά.

• Το εργαλείο τραντάζεται αφύσικα και ακούγεται αφύσικος θόρυβος.

• Το περίβλημα του μοτέρ ζεσταίνεται αφύσικα.

• Βγαίνουν μεγάλοι σπινθήρες γύρω από την περιοχή του μοτέρ. 10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το από την πρίζα.

• Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το

• Να καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε

• Να διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.

• Εάν οι βρωμιές δεν βγουν χρησιμοποιήσετε μαλακό ύφασμα νοτισμένο με σαπουνάδα. Μη χρησιμοποιείτε ποτέ διαλυτικά όπως πετρέλαιο, αλκοόλ, αμμωνία, κτλ. Αυτά τα διαλυτικά μπορεί να κάνουν ζημιά στα πλαστικά μέρη.

10.2 και να αντικαταστήσετε τα καρβουνάκια

Τα καρβουνάκια πρέπει να ελέγχονται τακτικά.

• Σε περίπτωση που έχουν φθαρεί, αντικαταστήστε ταυτόχρονα και τα δύο καρβουνάκια.

• Τοποθετήστε τα στηρίγματα για καρβουνάκια.

• Αφού τοποθετήσετε τα καινούργια καρβουνάκια, αφήστε το μηχάνημα να λειτουργήσει χωρίς φορτίο για 15 λεπτά. Χρησιμοποιείτε μόνο καρβουνάκια σωστού τύπου.

10.3 Καλώδιο και φις τροφοδοσίας

Αν το καλώδιο σύνδεσης (ή το φις) καταστραφεί, θα πρέπει να αντικατασταθεί. Η αντικατάσταση του καλωδίου σύνδεσης θα πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό (εξειδικευμένο ηλεκτρολόγο).POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 10 www.varo.com 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση 230 V Ονομαστική συχνότητα 50 Hz Ονομαστική ισχύς 910 W Ταχύτητα περιστροφής 16500 min

Κατηγορία προστασίας Κλάση II Βαθμός εσωτερικής προστασίας IP20 Μήκος καλωδίου 4 μ. Πλάτος πλανίσματος 82 mm Βάθος πλανίσματος 0-3,5 mm Βάθος αυλάκωσης 0-12 mm Μοτέρ με καρβουνάκια

Λειτουργία προστασίας λεπίδων

Εξαγωγή σκόνης αριστερά/δεξιά

Ρυθμιζόμενο βάθος πλανίσματος

12 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 86 dB(A) Στάθμη ηχητικής ισχύος LwA 97 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). aw (Κραδασμοί ) 3.6m/s² K = 1,5 m/s² 13 ΑΠΟΘΗΚΕΥΣΗ

• Καθαρίστε καλά το εργαλείο και τα εξαρτήματά του.

• Αποθηκεύστε το μακριά από τα παιδιά, σε μια σταθερή και ασφαλή θέση, σε ψυχρό και στεγνό χώρο, και αποφύγετε τις υπερβολικά υψηλές και υπερβολικά χαμηλές θερμοκρασίες.

• Προστατεύετε το από απευθείας έκθεση στο φως του ήλιου. Διατηρήστε το στο σκοτάδι, εάν είναι δυνατόν.

• Μην το κρατάτε σε πλαστικές τσάντες και αποφύγετε τη συσσώρευση υγρασίας.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 11 www.varo.com 14 ΕΓΓΥΗΣΗ

• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 15 ΠΕΡΙΒΑΛΛΟΝ Εάν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα αλλά απορρίψτε την με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την απόρριψη.POWP6011 EL Copyright © 2022 VARO NV Σ ε λ ί δ α | 12 www.varo.com 16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier, δηλώνει ότι το κάτωθι Προϊόν: Πλάνη Εμπορικό σήμα: POWERplus Μοντέλο: POWP6011 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EC 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN62841-1 : 2015 EN62841-2-14 : 2015 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Philippe Vankerkhove Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 07/06/2022, Lier - BelgiumPOWP6011 HR Copyright © 2022 VARO NV s t r a n i c a | 1 www.varo.com 1 NAMJENA .......................................................................................... 3
