Produkttyp	Hobel
Marke	PowerPlus
Modell	POWP6011
Nennspannung	230 V
Nennfrequenz	50 Hz
Nennleistung	910 W
Leerlaufdrehzahl	16 500 min⁻¹
Hobelbreite	82 mm
Verstellbare Hobeltiefe	0 – 3,5 mm
Maximale Falztiefe	12 mm
Schutzklasse	II (Doppelisolierung)
Schutzart	IP20
Netzkabellänge	4 m
Schalldruckpegel (LpA)	86 dB(A)
Schallleistungspegel (LwA)	97 dB(A)
Vibrationspegel (ah)	3,6 m/s²
Kohlebürstenmotor	Ja
Griff mit Softgrip-Beschichtung	Ja
Messerschutzfunktion	Ja
Staubabsaugung links/rechts	Ja
Hobeltiefeneinstellung	Ja, mittels Rändelrad
Mitgeliefertes Zubehör	Staubbeutel, Parallelanschlag, Bedienungsanleitung
Wichtigste Ersatzteile	Hobelmesser, Antriebsriemen, Kohlebürstenblöcke

Häufig gestellte Fragen - POWP6011 PowerPlus

Wie wechselt man die Hobelmesser?

Legen Sie den Hobel auf die Seite, die Sohle zu Ihnen. Lösen Sie die Klingenbefestigungsschrauben (11) einige Umdrehungen. Drücken Sie die Klinge mit einem Holzstück aus dem Zylinder. Um eine neue Klinge zu installieren, reinigen Sie Zylinder und Klinge, schieben Sie die Klinge von der Seite der Federabdeckung (10) ein, bis sie zentriert ist. Ziehen Sie die Schrauben fest. Wiederholen Sie den Vorgang für die zweite Klinge unter Beibehaltung derselben Schnittrichtung.

Wie stellt man die Hobeltiefe ein?

Verwenden Sie die Tiefeneinstellvorrichtung (4) am vorderen Griff. Drehen Sie sie auf die gewünschte Tiefe, wobei Sie auf die Tiefenanzeige (14) achten. Die Tiefe ist von 0 bis 3,5 mm einstellbar. Für präzise Arbeiten führen Sie mehrere Durchgänge mit geringer Tiefe durch.

Wie verwendet man den Parallelanschlag?

Der Parallelanschlag (18) kann links oder rechts am Hobel montiert werden. Schieben Sie ihn in die Führungsnut bis zur gewünschten Position und ziehen Sie die Befestigungsschraube (8) fest. Halten Sie während des Hobelns die flache Oberfläche des Anschlags fest gegen die Kante des Werkstücks.

Wie führt man eine Fase aus?

Verwenden Sie die V-Nut an der vorderen Sohle (10). Positionieren Sie diese Nut auf der Kante des zu fasenden Werkstücks und bewegen Sie den Hobel entlang der Kante. Es ist keine besondere Einstellung erforderlich.

Wie leert und befestigt man den Staubbeutel?

Drücken Sie die Verriegelungstaste des Adapters (7) und ziehen Sie den Adapter (17) aus der Absaugöffnung (13). Stecken Sie den elastischen Ring des Staubbeutels (16) auf den Anschluss. Zum Wiedereinsetzen schieben Sie den Adapter in die Öffnung, richten Sie die Vorsprünge in den Kerben aus, bis Sie ein Klicken hören. Leeren Sie den Beutel regelmäßig für eine optimale Absaugung.

Wie ersetzt man den Antriebsriemen?

Ziehen Sie zuerst den Netzstecker. Lösen Sie die drei Schrauben und entfernen Sie die Riemenabdeckung. Ersetzen Sie den Riemen durch einen neuen mit denselben Abmessungen. Befestigen Sie den Riemen zuerst an der kleinen Riemenscheibe, dann an der großen, indem Sie diese drehen. Setzen Sie die Abdeckung wieder auf und ziehen Sie die Schrauben fest. Überprüfen Sie, dass der Riemen nicht mehr als 5 mm Spiel zwischen den Wellen hat.

Wie pflegt man die Kohlebürsten?

Die Kohlebürstenblöcke sollten regelmäßig überprüft werden. Wenn sie abgenutzt sind, ersetzen Sie beide gleichzeitig. Lassen Sie das Werkzeug nach dem Einbau 15 Minuten im Leerlauf laufen. Die Pflege der Bürsten ist wichtig, um übermäßige Funkenbildung und Motorausfälle zu vermeiden.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und Handschuhe. Stellen Sie sicher, dass die Messer vor Gebrauch richtig befestigt sind. Berühren Sie die Klingen nach längerem Gebrauch nicht (Verbrennungsgefahr). Verwenden Sie einen Fehlerstromschutzschalter (RCD) in feuchter Umgebung. Ziehen Sie den Netzstecker vor Einstell- oder Wartungsarbeiten.

Was tun bei abnormalen Vibrationen oder Blockierung?

Stoppen Sie das Werkzeug sofort und ziehen Sie den Stecker. Mögliche Ursachen sind ein Ungleichgewicht der Klingen (ersetzen Sie beide Klingen gleichzeitig), ein verschlissener Antriebsriemen oder defekte Kohlebürsten. Lassen Sie das Werkzeug von einem qualifizierten Techniker überprüfen, wenn das Problem weiterhin besteht.

Wie ist die Garantie und wie aktiviert man sie?

Die Garantie deckt Material- und Herstellungsfehler ab, ausgenommen normale Abnutzung (Bürsten, Kabel, Klingen) und Schäden durch unsachgemäße Verwendung. Um die Garantie zu aktivieren, bewahren Sie Ihren Kaufbeleg auf und kontaktieren Sie Ihren Händler oder den Powerplus-Kundendienst unter 00 32 3 292 92 90. Reparaturen müssen von einem autorisierten Service durchgeführt werden.

BEDIENUNGSANLEITUNG POWP6011 PowerPlus

DE DEUTSCH UBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

ES ESPANOL TRADUCCION DEL MANUAL DE INSTRUCCIONES ORIGINAL

5.2 Elektrische verilgheit

5.3 Veiligkeit van Personen

11 TECHNISCHE GEGEVENS

Nominale spanning	230 V
Nominale freiertie	50 Hz
Opgenomen vermogen	910 W
Toerental	16500 min-1
Beschermingsklasse	Klasse II
Beschermingsgraad	IP20
Snoerlengthe	4 m
SchAAFbreedte	82 mm
SchAAFdiepe	0 – 3,5 mm
Sponningdiepe	0 – 12 mm
Koolborstelmotor	Ja
Zachte handgreep	Ja
Mesbeschermingsfunctie	Ja
Stofafzuiiging links/rechts	Ja
Instelbare schAAFdiepe	Ja

12 GELUID

1 BESTIMMUNGSGEMÄSSE VERWENDUNG 3
2 BESCHREIBUNG DER TEILE (ABB. A) 3
3 VERZEICHNIS DES VERPACKUNGsinHALTS 3
4 ERKLÄRUNG DER SYMBOLE 4

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4

5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit 4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 5
5.5 Wartung 6

6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR HOBELMASCHINEN 6

7 ZUSAMMENBAU/JUSTIERUNGEN
7.1 Hobelmesser auswechseln (Abb. 1). 7
7.2 Einstellen der Hobeltiefe (Abb. 2) 7
7.3 Staubabsaugung (Abb. 3)
7.4 Wechsel des Antriebsriemens (Abb. 4) 7
8 BETRIEB 8
8.1 Ein- und Ausschalten 8
8.2 Hobeln.. 8
8.3 Abkanten 8
8.4 T-Anschlag (Abb. 5) 8
8.5 Abfalzen 8
9 FEHLERBSEITIGUNG 9
10 REINIGUNG UND WARTUNG 9
10.1 Reinigung 9
10.2 Überprüfen und Austauschen der Kohlebürsten 9
10.3 Netzkable und Netzstecker 9
11 TECHNISCHE DATEN 10
12 GERAUSCHEMISSION 10

POWERPLUS

POWP6011 DE

13 LAGERUNG 10
14 GARANTIE 11
15 UMWELT 11
16 KONFORMITÄTSERKLÄRUNG 12

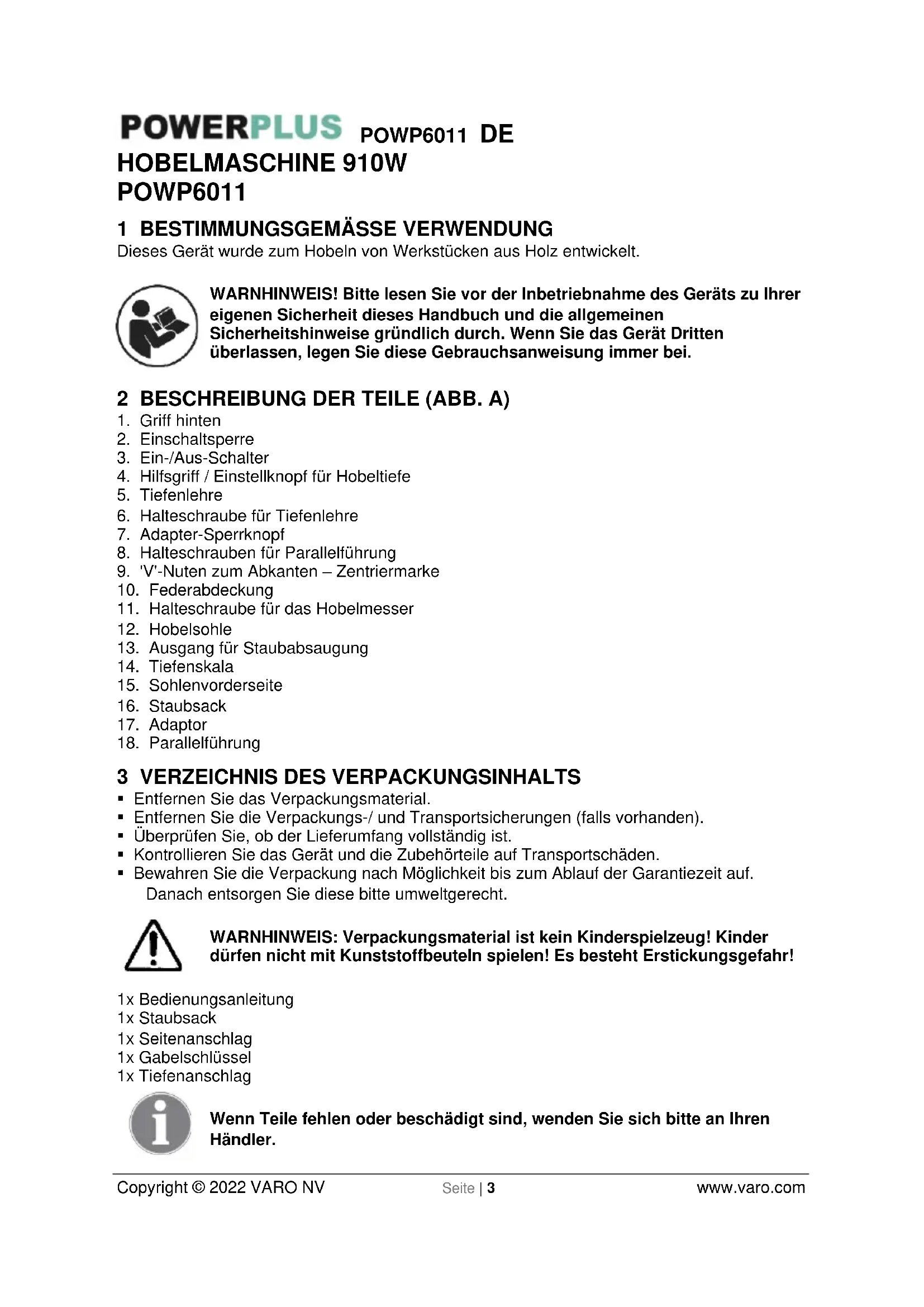

1 BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Gerät wurde zum Hobeln von Werkstücken aus Holz entwickelt.

WARNHINWEIS!itte lessen Sie vor der Inbetriebnahme des Gerats zu Ihrereigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Griff hinten
2. Einschalsperre
3. Ein-/Aus-Schalter
4. Hilfsgriff / Einstellknopf für Hobeltiefe
5. Tiefenlehre
6. Halteschraube für Tiefenlehre
7. Adapter-Sperrknopf
8. Halteschrauben für Parallelführung
9. 'V'-Nuten zum Abkanten - Zentriermarke
10. Federabdeckung
11. Halteschraube für das Hobelmesser
12. Hobelsohle
13. Ausgang für Staubabsaugung
14. Tiefenskala
15. Sohlenvorderseite
16. Staubsack
17. Adaptor
18. Parallelfhrung

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entferen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Uberprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie dieseitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spiel! Es besteht Erstickungsgefahr!

1x Bedienungsanleitung
1x Staubsack
1x Seitenanschlag
1x Gabelschlussel
1x Tiefenanschlag

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

!	WARNHINWEIS: Verletzungsgefahr oder mögliche Beschädigung des Geräts.		Vor Gebrauch Bedienungsanleitunglesen.
CE	Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker bestehtigt.
	Schutzbrille/TRagen.		Handchuhe/TRagen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lessen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen.itte haben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleucht haben. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerätarf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeitsen mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeder Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

POWERPLUS

POWP6011 DE

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfallen führen.
• Entfernen Sie vor dem Einsatz des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jeder nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
• Tragen Sie immer geeignete Arbeitskreidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringn.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit nur dazu geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein oder ausschaltenlässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit thisem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

POWERPLUS

POWP6011 DE

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unseren Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR HOBELMASCHINEN

• Vergewissern Sie sich vor der Inbetriebnahme des Geräts, dass die Hobelmesser ordnungsgemäß befestigt sind.
• Verwenden Sie das Gerät nicht, bevor es ordnungsgemäß eingestellt worden ist.
• Lassen Sie das Gerät vor dem Hobeln zuerst im Leerlauf laufen, um zu überprüfen, dass die Hobelmesser keine Unwucht aufweisen.
• Belasten Sie das Gerät nie so stark, dass der Motor zum Stillstand kommt.
• Beim Hobeln können Hobelspane in den Nuten stecken bleiben. Entfernen Sie die Spane nicht von Hand, sondern verwenden Sie ein kleines Stück Holz.
• Verwenden Sie nur die im Lieferumfang enthaltenen Hobelmesser und die Messerwelle.
• Verwenden Sie nur Original-Zubehor.
• Verwenden Sie nur scharfe Hobelmesser.
• Wenn Sie Einstellungen am Gerät vornehmen möchten, schalten Sie these zuerst aus. Warten Sie, bis die Welle sich nicht mehr dreht, und trennen Sie dann das Gerät von der Stromversorgung.
• Schalten Sie das Gerät aus, und warten Sie bis zum Stillstand der Hobelmesser, bevör Sie das Gerät ablegen. Stellen Sie die Hobeltiefe immer so welt zurück, dass die Hobelmesser nicht mit anderen Gegenständen in Berührung kommt können.
  Die beiden Hobelmesser immer gleichzeitig auswechseln, weil es sonst durch die fehlende Gleichheit der Messer zu Vibrationenkommen kann, die die Messer vorschnell verschreiben lessen und die Haltbarkeit des Gerats beeinträchtigen.
• Nach längeren Arbeitsgängen die außeren metallen Komponenten des Geräts und die Hobelmesser nicht berühren, weil diese sehr heißen werden können. Verletzungsgefahr!
• Mit den Messer immer sehr vorsichtig umgehen! Die Halteschrauben der Messer vor der Inbetriebnahme des Geräts immer auf festen und sicheren Sitz prüfen.
  Das Geratarf derst dann abgeegt werden, wenn es zum vollständigen Stillstand gekommen ist.
  Vor der Inbetriebnahme immer prufen, dass die Hobelmesser ordnungsgemäß eingesetzt und befestigt sind.

7 ZUSAMMENBAU/JUSTIERUNGEN

WARNHINWEIS! Hobelmesser sind extrem scharf, deshalb beim Auswechseln der Klinge immer entsprechetig sein.

7.1 Hobelmesser auswechseln (Abb. 1)

• Legen Sie das Gerät auf den Tisch, so dass die Hobelsohle (12) auf Sie zeigt.
  Die Schrauben (11) einige Umdrehungen offen, gerade genug, dass das Messer herausgezogen werden kann.
• Mit einem Holzstück das Hobelmesser aus der Messerschneide herausziehen und -gleiten halten, indem die Federabdeckung (10) zur Seite geschoben wird.

HINWEIS: Achten Sie beim Wechseln bzw. Einsetzen der Hobelmesser auf die gleichmäßige Ausrichtung und Scharfe der Messer, damit die neuen Messer richtig montiert werden.

HINWEIS: Beim Wechseln bzw. Einsetzen der Hobelmesser zuerst alle Späne und Reste von der Messerwelle und von den Messern selbst entfernen. Immer Messer derselben Spezifikation (und Abnutzung) verwenden, weil die Messerwelle sonst zu vibrieren beginnnt.

Ein schlechter Hobelergebnis und mögliche Schäden am Gerät waren die Folgen.

• Das Hobelmesser umdrehen oder ersetzen, wenn es zu stark verschlissen ist. Dazu die Federhalterung herunterrücken, und das Messer von der Seite der Federhalterung in die Halterung (Messeraufnahme) einsetzen, bis es mittig gegen die Messertrommel sitzt.
  Die Halteschrauben wieder festziehen.
• Denselben Vorgang für das zweite Messer ausführten.

WARNHINWEIS: Vor dem Einsetzen bzw. dem Auswechseln der Hobelmesser das Gerät immer von der Stromversorgung trennen.

7.2 Einstellen der Hobeltiefe (Abb. 2)

• Verstellen Sie den Einstellknopf (4), bis die gewünschte Hobeltiefe erreicht ist.
  Die eingestellte Tiefe wird auf der Skala (14) angezeigt.

7.3 Staubabsaugung (Abb. 3)

Mit einem am Anschluss für die Staubabsaugung angebrachte Staubsack konnen Spanne und Reste vom Arbeitsbereich bequem eingefangen werden. Je nach Bedarf kann der Adapter an der linken oder rechten Seite des Hobels angebracht werden.

• Den Adapter-Sperrknopf (7) drücken und den Adapter (17) aus dem Ausgang für die Staubabsaugung (13) Herausziehen. Den Federring auf den Staubbeutel drücken und ihn (16) auf das Anschlussstück schieben.

Den Adapter (17) in den Ausgang der Staubabsaugung (13) schieben - vorsichtig die Vorsprünge in die Aussparungen schieben - sicherstellen, dass Sie den Adapter-Sperrknopf einrasten horen

• Entleeren Sie den Staubsack regelmäßig, um eine optimale Staubabsaugung zu gewährleisten.

7.4 Wechsel des Antriebsriemens (Abb. 4)

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.

• Lockern Sie die drei Schrauben undnehmen Sie die Riemenabdeckung und den Antriebsriemen ab.
• Legen Sie den neuen Antriebsriemen derselben Länge und Breite zuerst um das keine Rad. Ziehen Sie dann den Antriebsriemen über das große Rad und drehen Sie das große Rad gemeinschaftig.
• Setzen Sie die Riemenabdeckung wieder auf das Gehäuse und befestigen Sie sie mit den Schrauben.

POWERPLUS

POWP6011 DE

Vergewissern Sie sich, dass der Riemen zwischen Motorwelle und Antriebswelle nicht mehr als 5 mm durchhängt.

8 BETRIEB

8.1 Ein- und Ausschalten

• Zum Einsatzalten des Geräts drücken Sie zuerst die Einsatzspierre (2), halten Sie diese gedrückt, und betätigten Sie dann den Ein-/Aus-Schalter (3).
  Zum Ausschalten des Geräts halten Sie den Ein-/Aus-Schalter (3) einfach los.

8.2 Hobeln

• Stellen Sie zuerst die gewünschte Schneidtiefe ein.
• Es empfeihlt sich immer, eine Kleinere Schneidtiefe als die gewünschte Gesamttiefe einzustellen, und dann mehrere Durchgänge zu hobeln, bis die Gesamttiefe erreicht ist.
• Das Werkstück nach Möglichkeit mit Klemmen am Arbeitsstich sichern.

8.3 Abkanten

• Eine „V“-Nut an der Grundplatte vorn, die es Ihnen erlaubt, die Kanten des Werkstücks abzufasen.

8.4 'T'-Anschlag (Abb. 5)

Der 'T'-Anschlag wird zum Hobeln entlang von Kanten genutzt, und er kann an der rechten oder an der linken Seite des Geräts montiert werden.

• Schieben Sie den 'T'-Anschlag durch den vorgesehenen Steckplatz, und sichern Sieihn mit der Halteschraube.
  Die flache Seite des T-Anschlags muss beim Arbeiten immer fest und sicher an der Kante des Werkstücks gefuhrt werden.

8.5 Abfalzen

Der 'L'-Tiefenanschlag wird in Verbindung mit dem 'T'-Anschlag für Abfalzarbeiten genutzt. Die Abfalztiefe wird durch die Schneidtiefe und die Zahl der Durchgänge am Werkstück bestimmt. Die maximale Abfalztiefe beträgt 12,5 mm, die in mehreren Durchgängen von jeweils bis zu 2 mm erreicht wird. Die maximale Breite beim Abfalzen beträgt 82 mm. Diese Breite wird mit dem 'T'-Anschlag eingestellt.

• Stellen Sie den Parallelführung und den 'T'-Anschlag an den gegenüberliegenden Seiten des Geräts zum Abfallen ein.
• Der 'T'-Anschlag an die gewünschte Schneidbreite anpassen. Setzen Sie dann den Anschlag mit der Halteschraube fest.
• Stellen Sie das Gerät auf eine ebene Fläche, so dass die Hobelsohle hinteren plan aufliegt. Stellen Sie dann an der Parallelführung so ein, dass der Abstand der unteren Fläche der Parallelführung und der flachen Oberfläche die gewünschte Gesamttiefe zum Abfalen beträgt. Fixieren Sie dann die Parallelführung mit der Halteschraube.
• Stellen Sie die Schneidtiefe mit dem Einstellknopf auf eine geeignete Schneidtiefe ein.
• Führer Sie beim Arbeiten den 'T'-Anschlag fest und sicher entlang der Kante des Werkstücks. Wiederholen Sie die Hobelvorgänge, bis die untere Fläche der Parallelführung mit der die Fläche des Werkstücks übereinstimmt.

POWERPLUS

POWP6011 DE

9 FEHLERBESEITIGUNG

Wenn während Arbeitens mit dem Gerät einer der nachstehend aufgeführten Fälle eintritt, muss das Gerätsofar abgescheltet und von der Stromversorgung getrennt werden. Anschließend muss das Gerät von einem Fachbetrieb gründlich überprüft und bei Bedarf repariert werden:

Die beweglichen Teile des Geräts haben sich verklemmt, oder die Geschwindigkeit (Drehzahl) fällt drastisch ab.
- Das Gerät weist ungewöhnliche Vibrationen auf, die von ungewöhnlichen Gerauschen begleitet werden.
Das Motorgehause wird ungewohnlich heiB.
- Im Bereich des Motors kommt es zu einer heftigen Entwicklung von Funken.

10 REINIGUNG UND WARTUNG

Warnhinweis! Vor allen Arbeiten am Gerät immer erst das Gerät von der Stromversorgung trennen.

10.1 Reinigung

• Halten Sie die Luftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jeder Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht abgeht, verwenden Sieitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen!
These Lösemittel können die Kunststoffe beschädigen.

10.2 Überprüfen und Austauschen der Kohlebürsten

Die Kohlebürsten sind regelmäßig zu überprüfen.

Tauschen Sie bei Verschleib immer bereits Kohlebürsten aus.
- Bringen Sie die Kohlebürstenhalter wieder an.
- Lassen Sie das Gerät nach dem Austauschen der Kohlebürsten 15 Minuten lang im Leerlauf drehen.

Verwenden Sie nur Kohlebürsten des richtigen Typs.

10.3 Netzkable und Netzstecker

Wenn das Netzkabel (oder der Netzstecker) beschädigt ist, muss these/sdeser ersetzt werden.

Dieser Austausch muss von einem geprüften Elektriker ausgeführrt werden.

11 TECHNISCHE DATEN

Nennspannung	230 V
Nennfrequenz	50 Hz
Nenneleistung	910 W
Drehzahl	16500 min-1
Schutzart	Klasse II
Int. Schutzart	IP20
Kabellänge	4 m
Hobelbreite	82 mm
Hobeltiefe	0-3,5 mm
Nuttiefe	0-12 mm
Kohlebürstenmotor	Ja
Softgriff	Ja
Klingenschutz	Ja
Linke / rechte Staubabsaugung	Ja
Verstellbare Hobeltiefe	Ja

12 GERAUSCHEMISSION

Gerauschemissionswerte nach den einschlögigen Normen gemessen. (K=3)

Schalldruckpegel LpA 86dB(A)

Schalleistungspegel LwA 97dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration)

3.6m / s^2

K = 1,5m / s^2

13 LAGERUNG

• Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
• Das Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperatur nicht auftreten konnen.
• Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich Dort Feuchtigkeit ausbilden kann.

POWERPLUS

POWP6011 DE

14 GARANTIE

• These Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfallen oder Abänderungen; und auch nicht die Transportkosten.
• Schaden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfals nicht unter diese Garantie.
• Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßigen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführten werden.
  Weitere Informationen erhalten Sie unter der Tel.-N0: 00 32 3 292 92 90
  Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dann, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schaden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßig Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlösigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät qilt keine neue, volle Garantiezeit.
• Altgeräte oder Altteile, die im Rahmen der Garantiarbeiten oder eines Austauschs übrig bleiben, werden und,GLben Eigentum von Varo N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. grepflect wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
  -itte haben Sie Ihren Kaufbeleg gut auf, Denn er gilt als Nachweis des Kaufdatumss.
• Das Gerät ist im Garantiefall dem Handlcr montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Geratekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

15 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen halten.itte erkundigen Sie sich bei der ortlichen Behörde oder beim Vertragshandler über das Recycling.

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - 2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Gerats: Einhandhobel

Marke: POWERplus

Model-No:POWP6011

den grundlegenden Anforderungen und anderen einschlagigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EU

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN62841-1:2015

EN62841-2-14:2015

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Philippe Vankerkhove

Zulassungsabteilung - Compliance Manager

6 SÄHKÖHÖYLIEN LISÄTURVAOHJEITA
