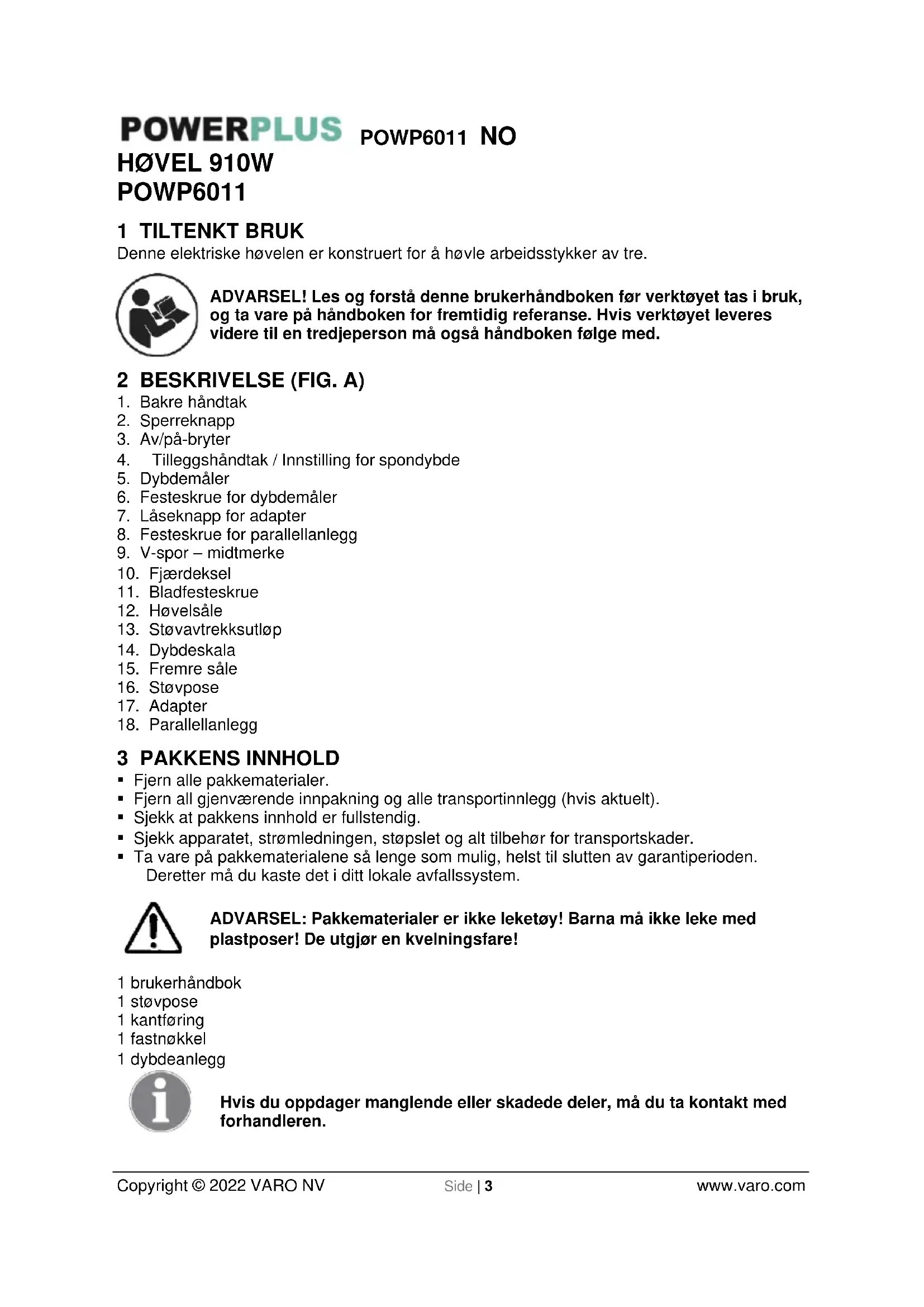

BRUKSANVISNING POWP6011 PowerPlus

POWP6011 1 TILTENKT BRUK Denne elektriske høvelen er konstruert for å høvle arbeidsstykker av tre. ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med. 2 BESKRIVELSE (FIG. A)

6. Festeskrue for dybdemåler

13. Støvavtrekksutløp

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

• Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem. ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare! 1 brukerhåndbok 1 støvpose 1 kantføring 1 fastnøkkel 1 dybdeanlegg Hvis du oppdager manglende eller skadede deler, må du ta kontakt med forhandleren.POWP6011 NO Copyright © 2022 VARO NV Side | 4 www.varo.com 4 SYMBOLFORKLARING Følgende symbolene brukes i denne bruksanvisningen eller på maskinen:

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.POWP6011 NO Copyright © 2022 VARO NV Side | 5 www.varo.com

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

• Pass på at høveljernene er festet på riktig måte før høvelen brukes. Ikke bruk maskinen før den er innstilt nøyaktig som beskrevet i instruksjonene.

• Under arbeid med høvelen har trespon lett for å bli sittende fast i maskinen. Ikke fjern slik spon med hendene, men bruk et passende stykke tre.

• Bruk utelukkende den sylinderen og de høveljernene som ble levert sammen med maskinen.

• Bruk kun originalt tilbehør.

• Benytt bare skarpe skjær.

• Hvis du ønsker å justere høvelens innstillinger, må du først slå av maskinen, vente til spindelen har stoppet og trekke støpselet ut av stikk-kontakten.

• Slå av maskinen og vent til skjæresylinderen har stoppet før du setter vekk maskinen. Drei innstillingen for spondybde helt opp slik at høveljernene ikke kan komme borti andre gjenstander.

• Skift alltid begge bladene samtidig. Hvis ikke vil det oppstå en ubalanse som forårsaker vibrasjoner og forkorter bladets og verktøyets levetid.

• Ikke ta på utvendige metalldeler og blader etter lange arbeidsperioder. De kan være svært varme og kan forårsake ulykker.

• Håndter bladene med forsiktighet. Påse at bladfesteskruene sitter godt før du starter arbeidet.

• Vent til høvelen stanser før du setter verktøyet fra deg.

• Høvelbladet må enten snus eller skiftes ut. Trykk fjærdekslet til siden og sett bladet fra dekselsiden og inn i bladsporet til det ligger an mot bladtønnen.

• Stram til skruene igjen.

• Gjør det samme med det andre bladet. Trekk alltid støpselet ut av stikk-kontakten før du begynner med å skifte høveljern.

7.2 Innstilling av spondybden (Fig. 2)

• Skru på innstillingen for spondybde (4) inntil den ønskede spondybden nås.

Gjennom åpningen går alt støv fra arbeidsflaten inn i støvposen. Avhengig av behovene kan adapteren festes enten på høvelens venstre eller høyre side.

• Trykk inn adapterlåsknappen (7) og trekk adapteren (17) ut av støvavtrekksutløpet (13). Trykk inn fjærringen på støvposen og skyv støvposen (16) på koblingen.POWP6011 NO Copyright © 2022 VARO NV Side | 7 www.varo.com Skyv adapteren (17) inn i støvavtrekksutløpet (13) - vær nøye med å plassere de utstikkende delene i hullene - forsikre deg om at du hører et klikk fra adapterlåsknappen.

• Tøm posen regelmessig for å oppnå godt støvavsug.

7.4 Bytte drivrem (Fig. 4)

Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

• Løsne de tre skruene og fjern drivremdekslet og drivremmen.

• Den nye drivremmen av samme størrelse og dimensjon festes først på det lille hjulet. Deretter plasseres drivremmen over det store hjulet samtidig som du dreier det.

• Fest drivremdekslet på huset med de tre skruene. Forsikre deg om at drivremmen ikke har mer enn 5 mm slakk mellom motorakselen og drivakselen. 8 DRIFT

8.1 Slå maskinen på og av

• For å slå på maskinen, må du først trykke inn sperreknappen (2) og holde denne inne mens du trykker inn på/av-bryteren (3).

• For å slå av maskinen, slipper du bare på/ av-bryteren (3).

• Det er best å velge en grunn høvledybde og gjenta høvleprosessen flere ganger til ønsket dybde nås.

Det T-formede anlegget brukes til å høvle langs kanter, og det kan monteres på venstre eller høyre side av høvelen.

• Skyv det T-formede anlegget gjennom sporet til ønsket posisjon og fest det med festeskruen.

• Påse at de flate siden av det T-formede anlegget ligger flatt mot kanten på arbeidsstykket når du høvler.

Det L-formede dybdeanlegget brukes sammen med det T-formede anlegget til falsing. Falsedybden bestemmes av dybden på kuttet og antall ganger som høvelen føres over arbeidsstykket. Maksimal falsedybde er 12,5 mm, som oppnås ved flere passeringer der det fjernes 2 mm hver gang. Maks bredde på et falsekutt er 82 mm, og dette bestemmes ved innstilling av T-anlegget.

• Fest parallell- og T-anleggene på høvelen, på motstående sider av verktøyet.

• Juster T-anlegget etter ønsket kuttebredde og stram til festeskruen.

• Sett verktøyet på et flatt underlag, med den bakre sålen jevnt med underlaget. Juster parallellanlegget slik at avstanden mellom bunnflaten på parallellanlegget og den flate flaten er lik ønsket falsedybde, og stram til festeskruen for parallellanlegget.

• Still høvledybden til passende dybde med innstillingen for spondybde .

• Høvle med den flate flaten på T-anlegget tett mot kanten på arbeidsstykket. Gjenta høvlingen til den nedre flaten på parallellanlegget er på nivå med flaten på arbeidsstykket.POWP6011 NO Copyright © 2022 VARO NV Side | 8 www.varo.com 9 FEILSØKING Hvis noe av følgende inntrer under normal bruk, må du koble fra strømmen og få verktøyet inspisert og reparert av en fagmann:

• Roterende deler kiles fast eller hastigheten faller uvanlig mye.

• Verktøyet rister uvanlig mye, og det avgir uvanlige lyder.

• Motorhuset blir uvanlig varmt.

• Det oppstår mye gnister rundt motoren.

10 RENGJØRING OG VEDLIKEHOLD

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er fri for støv og skitt.

• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

10.2 Kontrollere og bytte karbonbørstene

• Når du har satt på nye karbonbørster, må du la maskinen gå uten belastning i 15 minutter. Du må bare bruke karbonbørster av riktig type.

10.3 Strømkabelen (støpslet

Støvavtrekk venstre/høyre

12 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 86dB(A) Lydeffektnivå LwA 97dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon) 3.6m/s² K = 1,5 m/s² 13 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.

• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

6. Holdeskrue til dybdemåler

• Løsn de tre skruer, og fjern remdækslet og drivremmen.
