POWP6011 - Rindea PowerPlus - Manual de utilizare gratuit

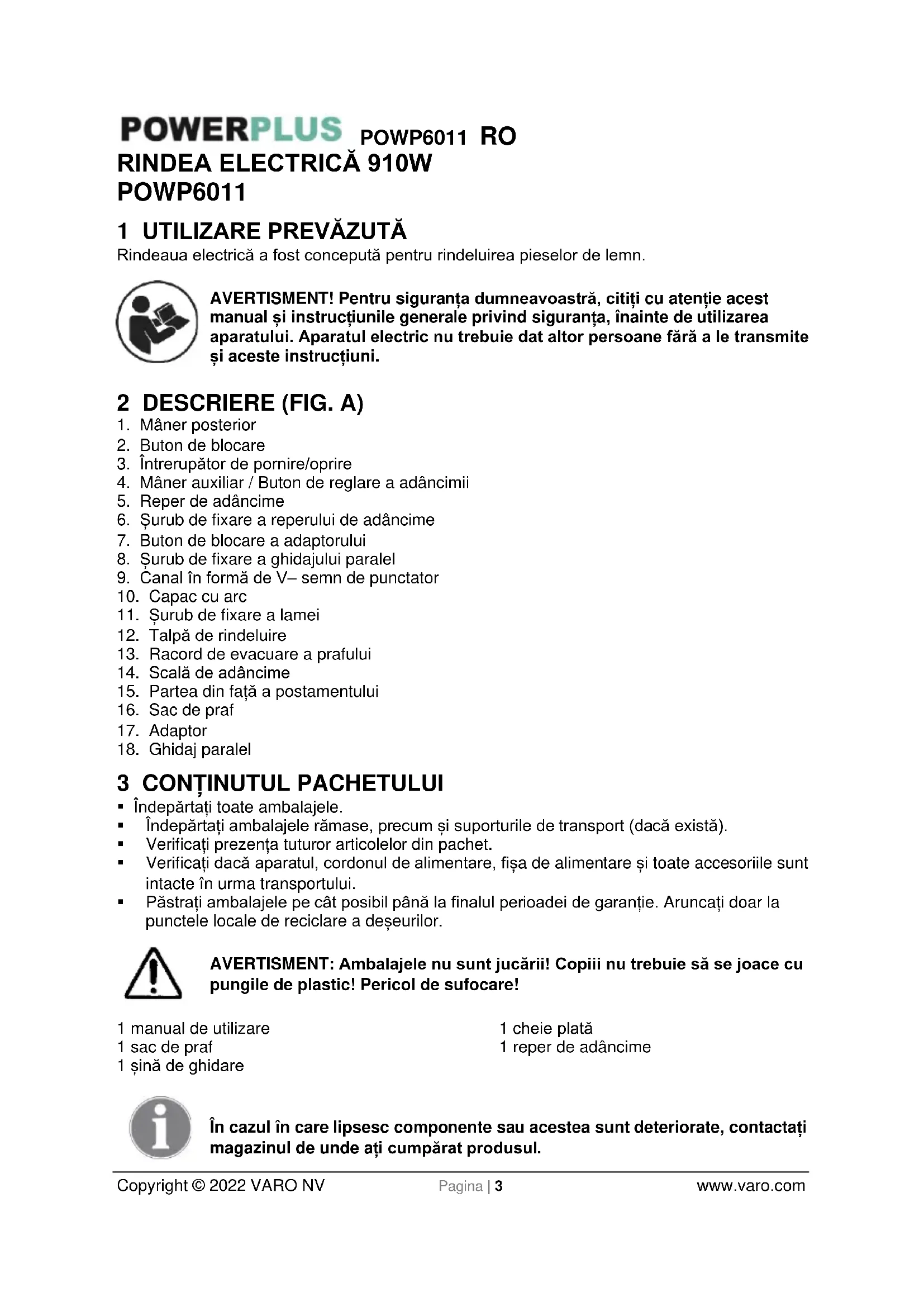

MANUAL DE UTILIZARE POWP6011 PowerPlus

5.4 Utilizarea și întreținerea aparatului electric ............................................................. 5

8.4 Utilizarea ghidajului în „T” (Fig. 5) ........................................................................... 7

10.2 Verificarea și înlocuirea periilor de carbon ............................................................. 8

10.3 Conectarea cablului și a fișei de alimentare ............................................................ 8

Rindeaua electrică a fost concepută pentru rindeluirea pieselor de lemn. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. A)

3. Întrerupător de pornire/oprire

6. Șurub de fixare a reperului de adâncime

7. Buton de blocare a adaptorului

8. Șurub de fixare a ghidajului paralel

9. Canal în formă de V– semn de punctator

13. Racord de evacuare a prafului

14. Scală de adâncime

15. Partea din față a postamentului

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare! 1 manual de utilizare 1 sac de praf 1 șină de ghidare 1 cheie plată 1 reper de adâncime În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.POWP6011 RO Copyright © 2022 VARO NV Pagina | 4 www.varo.com 4 SIMBOLURI În acest manual și / sau pe mașină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

Citiți manualul înainte de utilizare.

În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.

Purtați întotdeauna ochelari de protecție.

Purtați întotdeauna mănuși de protecție.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND

APARATELE ELECTRICE Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.

• Nu utilizați aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Fișele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel fișa. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Fișele și prizele nemodificate reduc riscul de electrocutare mortală.

• Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu utilizați niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.POWP6011 RO Copyright © 2022 VARO NV Pagina | 5 www.varo.com

• Când aparatul funcționează în exterior, folosiți un prelungitor corespunzător folosirii în exterior. Utilizarea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.

• Dacă trebuie folosit aparatul în medii umede, folosiți o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu utilizați un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Utilizați echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive folosite indiferent de condiții reduc rănirile.

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.

• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Utilizarea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Utilizarea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Utilizați aparatul electric conform destinației sale. Utilizarea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.

• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.

• Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.

• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de utilizare. Multe accidente sunt cauzate de aparate electrice prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, se blochează mai greu și sunt mai ușor de controlat.

• Utilizați aparatul, accesoriile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.POWP6011 RO Copyright © 2022 VARO NV Pagina | 6 www.varo.com

• Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a aparatului.

• Înainte de a utiliza aparatul, verificați fixarea corectă a cuțitelor de așchiere.

• Nu utilizați aparatul înainte de a-l regla complet în conformitate cu instrucțiunile.

• Înainte de rindeluire, lăsați aparatul să funcționeze în gol pentru a verifica echilibrarea cuțitelor.

• Nu suprasolicitați aparatul până în punctul în care motorul să se oprească.

• Când rindeluiți, așchiile se pot acumula în caneluri. Nu îndepărtați manual așchiile – utilizați o bucată de lemn.

• Utilizați doar cilindrul de tăiere și cuțitele furnizate împreună cu aparatul.

• Utilizați doar accesorii originale.

• Utilizați doar cuțite ascuțite.

• Dacă doriți să efectuați reglaje la aparat, opriți-l, așteptați oprirea cilindrului și scoateți din priză.

• Opriți aparatul și așteptați oprirea cuțitelor înainte de a lăsa din mână aparatul. Reduceți adâncimea de rindeluire pentru a evita contactul dintre cuțite și alte obiecte.

• Înlocuiți întotdeauna simultan cele două lame, altfel dezechilibrul creat va provoca vibrații și va reduce durata de exploatare a lamelor și a uneltelor.

• Nu atingeți părțile metalice externe și lamele după perioade lungi de lucru. Acestea pot fi foarte fierbinți și vă puteți răni.

• Manevrați cu grijă lamele. Verificați dacă șuruburile de montare a lamelor sunt bine strânse înainte de exploatare.

• Așteptați oprirea completă a cuțitului înainte de a lăsa jos unealta.

• Înainte de a utiliza unealta, verificați fixarea corectă a cuțitelor.

Avertisment! Lamele sunt ascuțite, fiți extrem de prudent atunci când le înlocuiți.

7.1 Înlocuirea cuțitelor (Fig. 1)

• Așezați aparatul pe o masă cu talpa de rindeluire (12) îndreptată spre dvs.

• Slăbiți șuruburile (11) câteva tururi, suficient pentru ca lama să poată fi extrasă.

• Împingeți și apăsați lama rindelei afară din suport cu o bucată de lemn, apăsând simultan capacul cu arc (10) în lateral. Notă: fiți atent la orientarea muchiei lamei atunci când scoateți lama, pentru a putea monta corespunzător noua lamă. Notă: La instalarea lamelor, curățați mai întâi suportul lamei de așchii și alte corpuri străine prinse de acesta și de lamă. Utilizați lame de aceeași dimensiune și greutate, în caz contrar lama va pendula și va vibra, provocând o rindeluire defectuoasă și, posibil, o avariere a uneltei.

• Fie întoarceți lama, fie o înlocuiți. Apăsați capacul cu arc și introduceți lama din partea capacului în fanta de prindere a lamei până când se fixează central pe suportul lamei.

• Strângeți la loc șuruburile.

• Repetați procedura pentru cea de-a doua lamă. Scoateți întotdeauna din priză aparatul înainte de a înlocui cuțitele de așchierePOWP6011 RO Copyright © 2022 VARO NV Pagina | 7 www.varo.com

7.2 Setarea adâncimii de rindeluire (Fig. 2)

• Rotiți butonul de reglare (4) până la atingerea adâncimii de rindeluire dorite.

• Setarea adâncimii se poate citi pe scală.

7.3 Extragerea prafului (Fig. 3)i

Gura de extracție a prafului și sacul de praf asigură extragerea prafului de pe suprafața de lucru. În funcție de nevoi, adaptorul poate fi fixat pe partea stângă sau pe partea dreaptă a rindelei.

• Apăsați butonul de blocare a adaptorului (7) și extrageți adaptorul (17) din racordul de evacuare a prafului (13). Apăsați inelul elastic al sacului de praf și glisați sacul de praf (17) pe racord.

• Glisați adaptorul (17) în racordul de evacuare a prafului (13) - atenție să fixați proeminențele în șanțuri - aveți grijă ca butonul de blocare a adaptorului să se fixeze cu un declic. Goliți cu regularitate sacul de praf pentru a asigura extragerea optimă a prafului.

7.4 Înlocuirea curelei de transmisie (Fig. 4)

Înainte de a efectua orice lucrări la aparat, scoateți ștecărul din priza de alimentare cu energie electrică.

• Slăbiți cele trei șuruburi și scoateți apărătoarea de curea și cureaua de transmisie.

• Mai întâi montați cureaua nouă de transmisie, de aceleași dimensiuni, pe roata mică. Așezați cureaua de transmisie peste roata mare și, simultan, rotiți roata mare.

• Montați la loc apărătoarea de curea pe carcasă și strângeți apărătoarea cu șuruburile. Verificați cureaua să nu aibă mai mult de 5 mm de spațiu liber între arborele motorului și arborele de antrenare.

8.1 Pornirea și oprirea

• Pentru a porni aparatul, țineți apăsat butonul de deblocare (2) și apăsați întrerupătorul pornire/oprire (3).

• Pentru a opri aparatul, eliberați întrerupătorul de pornire/oprire (3).

• Selectați adâncimea dorită de tăiere, înainte de exploatare.

• Se recomandă selectarea unei adâncimi reduse de tăiere și repetarea procesului de tăiere de mai multe ori până la atingerea adâncimii dorite.

• Acolo unde este posibil, fixați de banc piesa de prelucrat.

• Pe postamentul față se află o canelură în „V” care permite teșirea muchiilor piesei de prelucrat.

8.4 Utilizarea ghidajului în „T” (Fig. 5)

Ghidajul în „T” se utilizează pentru rindeluirea de-a lungul muchiilor și poate fi montat pe partea stângă sau pe cea dreaptă a rindelei.

• Glisați ghidajul în „T” prin fanta de ghidare, către poziția dorită și fixați-l strângând șurubul de fixare.

• Asigurați-vă că suprafața plană a ghidajului în „T” este strâns fixat pe muchia piesei de prelucrat, în timpul tăierii.

Reperul de adâncime în „L” se utilizează împreună cu ghidajul în „T”, pentru fălțuire. Adâncimea de fălțuire este stabilită de adâncimea de tăiere și de numărul de treceri peste piesa de prelucrat. Adâncimea maximă de fălțuire este de 12,5 mm, efectuată în mai multe treceri de maxim 2 mm. Lățimea maximă de fălțuire este de 82 de mm și este stabilită reglând ghidajul în „T”.POWP6011 RO Copyright © 2022 VARO NV Pagina | 8 www.varo.com

• Fixați ghidajul paralel și ghidajul în „T” pe rindea, pe părți opuse ale uneltei.

• Reglați ghidajul în „T” conform lățimii de tăiere dorite și strângeți șurubul de fixare.

• Așezați unealta pe o suprafață plană, cu postamentul spate plan pe suprafață, reglați ghidajul paralel astfel încât distanța dintre partea de jos a suprafeței ghidajului paralel și suprafața plană să fie egale cu adâncimea dorită de fălțuire; strângeți șurubul de fixare al ghidajului paralel.

• Setați butonul de reglare a adâncimii de tăiere la o adâncime corespunzătoare.

• Efectuați rindeluirea ținând suprafața plană a ghidajului în „T” fixată pe muchia piesei de prelucrat. Repetați tăierea până când partea de jos a suprafeței ghidajului paralel este aliniată cu suprafața piesei de prelucrat. 9 DEPANAREA Dacă oricare dintre următoarele evenimente intervin în timpul funcționării normale, trebuie întreruptă imediat alimentarea și verificată temeinic unealta de către un tehnician calificat și reparată, dacă e necesar:

• Piesele rotative se blochează, iar turația scade sub valoarea normală.

• Unealta vibrează anormal și scoate un sunet neobișnuit.

• Carcasa motorului este anormal de fierbinte.

• Scântei dese apar în zona motorului.

10 CURĂȚAREA ȘI ÎNTREȚINEREA

Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.

• Fantele de ventilație ale aparatului trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.

• Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.

• Fantele de ventilație trebuie să fie în permanență curate și lipsite de praf.

• Dacă murdăria nu poate fi îndepărtată, utilizați o cârpă moale umedă cu apă cu săpun. Nu utilizați niciodată solvenți cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solvenți pot deteriora componentele din plastic.

10.2 Verificarea și înlocuirea periilor de carbon

Periile de carbon trebuie verificate cu regularitate.

• În caz de uzură, înlocuiți întotdeauna ambele perii de carbon odată.

• Montați brațele periilor de carbon.

• După montarea noilor perii de carbon, lăsați aparatul să ruleze fără sarcină timp de 15 minute. Utilizați doar tipul corect de perii de carbon.

10.3 Conectarea cablului și a fișei de alimentare

În cazul în care cablul de conectare (sau fișa de alimentare) este deteriorat, trebuie înlocuite. Înlocuirea cablului de conectare trebuie efectuată doar de un specialist (electrician calificat).POWP6011 RO Copyright © 2022 VARO NV Pagina | 9 www.varo.com 11 DATE TEHNICE Tensiune nominală 230 V Frecvență nominală 50 Hz Putere nominală 910 W Turație

Clasă de protecție Clasa II Clasă de protecție int. IP20 Lungime cablu 4 metri Lățime de rindeluire 82 mm Adâncime de rindeluire 0-3,5 mm Adâncimea falțului 0-12 mm Motor cu perii de carbon

Funcție de protecție a lamei

Extragere a prafului pe partea stângă / dreaptă

Adâncime reglabilă a rindeluirii

12 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 86dB(A) Nivel de putere acustică LwA 97dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă. aw (Nivel vibrații) 3.6m/s² K = 1,5 m/s² 13 DEPOZITAREA

• Curățați temeinic întregul aparat și accesoriile sale.

• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.

• Protejați aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.

• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.POWP6011 RO Copyright © 2022 VARO NV Pagina | 10 www.varo.com 14 GARANȚIE

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării. 15 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.POWP6011 RO Copyright © 2022 VARO NV Pagina | 11 www.varo.com

16 DECLARAȚIA DE CONFORMITATE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier - BELGIA, declară că Produsul: Rindea electrică Marcă de comerț: POWERplus Model: POWP6011 este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2014/30/EU Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN62841-1 : 2015 EN62841-2-14 : 2015 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acționează în numele Directorului general executiv al societății, Philippe Vankerkhove Divizia de reglementare – Director de conformitate 07/06/2022, Lier - BelgiaPOWP6011 PL Copyright © 2022 VARO NV strona | 1 www.varo.com 1 PRZEZNACZENIE ............................................................................. 3
