BRUKSANVISNING POWP6011 PowerPlus

• Motorhuset blir uvanlig varmt.

5.4 Användning och skötsel av elektriska verktyg ....................................................... 5

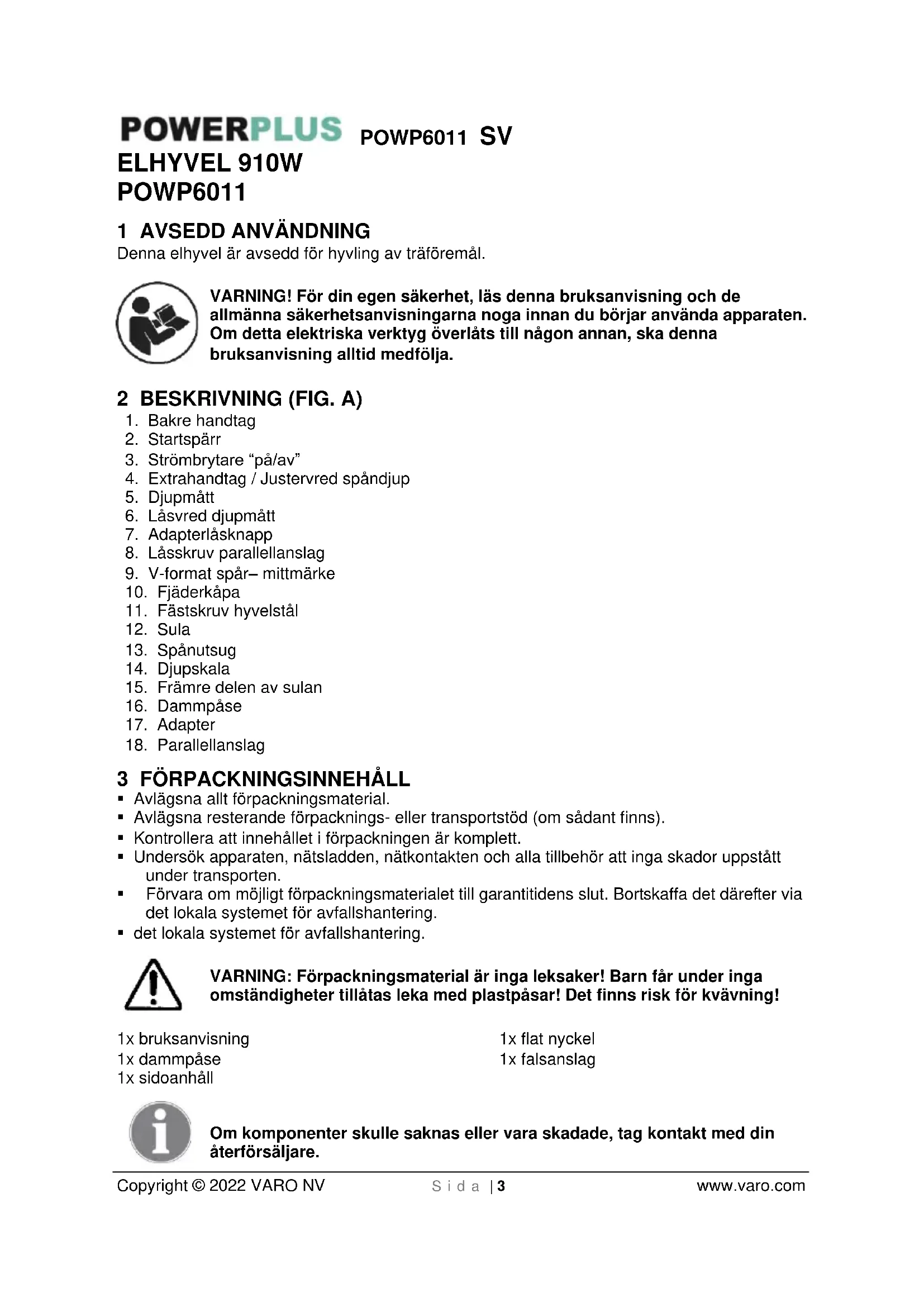

Denna elhyvel är avsedd för hyvling av träföremål. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

9. V-format spår– mittmärke

11. Fästskruv hyvelstål

15. Främre delen av sulan

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

• det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1x bruksanvisning 1x dammpåse 1x sidoanhåll 1x flat nyckel 1x falsanslag Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWP6011 SV Copyright © 2022 VARO NV S i d a | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Studera manualen före användning.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

Uppfyller tillämpliga säkerhetsstandarder I europeiska direktiv.

Obligatoriskt att bära skyddsglasögon.

Bär handskar. 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.POWP6011 SV Copyright © 2022 VARO NV S i d a | 5 www.varo.com

• Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador.

• Undvik att verktyget sätts i gång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta spånutsug och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.POWP6011 SV Copyright © 2022 VARO NV S i d a | 6 www.varo.com

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls. 6 SÄRSKILDA SÄKERHETSANVISNINGAR FÖR ELHYVLAR

• Se före bruk till att hyvelstålen är ordentligt fastsatta. Använd inte maskinen innan den är helt inställd enligt anvisningarna.

• Låt innan du börjar hyvla först maskinen löpa obelastad för att kontrollera att hyvelstålen inte är ur balans.

• Belasta aldrig maskinen så att motorn stannar.

• Vid hyvling kan det lätt hamna spån i spåren. Avlägsna inte dessa för hand, utan använd en träbit.

• Använd uteslutande medföljande hyvelcylinder och hyvelstål.

• Använd endast originaltillbehör.

• Använd endast skarpa hyvelstål.

• Om du vill ändra maskinens inställning: stäng av maskinen, vänta tills hyvelcylindern har stannat och dra kontakten ur eluttaget.

• Stäng av maskinen och vänta tills hyvelcylindern har stannat innan du ställer undan maskinen. Minska hyveldjupet för att undvika att hyvelstålen kommer i kontakt med andra föremål.

• Byt alltid båda hyvelstålen samtidigt, annars kommer den obalans som uppstår att orsaka vibrationer och förkorta livslängden för hyvelstålen och verktyget.

• Vidrör inte externa metalldelar och hyvelstålen efter långa arbetspass. De kan vara mycket heta och orsaka brännskador.

• Handskas mycket varsamt med hyvelstålen. Se noga till att hyvelstålens fästskruvar är säkert åtdragna innan verktyget tas i bruk.

• Vänta tills elhyveln stannat helt innan verktyget ställs ned.

• Innan verktyget tas i bruk, kontrollera att hyvelstålen är korrekt monterade. 7 MONTERING/JUSTERINGAR Varning! Hyvelstålen är extremt vassa, var ytterligt försiktig vid byte.

7.1 Byte av hyvelstålen (Fig. 1)

• Lägg maskinen på sidan på en bänk så att sulan (12) pekar mot dig.

• Lossa skruvarna (11) några varv, precis så att hyvelstålet kan skjutas ut.

• Skjut hyvelstålet ut ur hyvelcylindern med en träbit medan du trycker fjäderkåpan (10) åt sidan. Obs! När hyvelstålet tas ur, lägg märke till hur hyvelstålets egg är orienterad så att det nya hyvelstålet kan monteras på rätt sätt. Obs! När hyvelstålen monteras, rensa först bort allt spån och annat material som sitter på hyvelcylindern och hyvelstålen. De båda hyvelstålen måste vara av samma dimensioner och vikt, i annat fall kommer hyvelcylindern att vibrera och orsaka dåliga resultat och eventuellt att elhyveln går sönder.

• Hyvelstålen är vändbara men måste när de mist sin skärpa bytas ut. Tryck in fjäderkåpan och skjut in hyvelstålet från den sida där fjäderkåpan sitter i hyvelstålets fästskåra tills det sitter centrerat mot hyvelcylindern.

• Dra åter åt hyvelstålets fästskruvar.POWP6011 SV Copyright © 2022 VARO NV S i d a | 7 www.varo.com

• Förfar på samma sätt för det andra hyvelstålet som för det första. Dra alltid först ut kontakten ur eluttaget innan du byter hyvelstål.

7.2 Inställning av hyveldjup (Fig. 2)

• Vrid justervredet för hyveldjup (4) till det önskade hyveldjupet.

• Det inställda hyveldjupet kan avläsas på djupmåttsskalan (14).

7.3 Spånutsug (Fig. 3)

Spånutsuget tillsammans med dammpåsen avlägsnar hyvelspånet från arbetsytan. Beroende på arbetssituationen kan adaptern fästas på antingen vänster eller höger sida om hyveln.

• Tryck på adapterlåsknappen (7) och dra ut spånutsugsadaptern (17) ur spånutsuget (13). Tryck på fjäderringen på dammpåsen och skjut dammpåsen (16) på adaptern.

• Skjut in adaptern (17) i spånutsuget (13) - var noga med att placera flänsarna i skårorna - se till att du kan höra adapterlåsknappen klicka I läge.

• För effektivt spånutsug ska dammpåsen tömmas regelbundet.

7.4 Byte av drivremmen (Fig. 4)

Innan något arbete utförs på maskinen, dra stickkontakten ur eluttaget.

• Lossa de tre skruvarna och ta av remkåpan och drivremmen.

• Sätt först en ny drivrem med samma dimensioner som den gamla över det lilla hjulet. Drivremmen sätts därefter över det större hjulet samtidigt som man vrider på detta.

• Sätt tillbaka remkåpan på maskinhuset och gör fast kåpan med skruvarna. Kontrollera att drivremmen inte har mer är 5 mm slack mellan motoraxeln och drivaxeln. 8 HANDHAVANDE

8.1 Till- och frånkoppling

• Starta maskinen genom att först trycka på startspärren (2), hålla denna intryckt och sedan trycka på strömbrytaren (3).

• Stäng av maskinen genom att släppa strömbrytaren (3).

• Ställ in önskat hyveldjup före arbetets början.

• Vi rekommenderar att man väljer ett grunt hyveldjup och upprepar passagerna med hyveln flera gånger tills önskat djup uppnåtts.

• När så är möjligt, gör fast arbetsstycket vid bänken.

• V-spåret framtill på sulan är till hjälp vid fasning av arbetsstyckets kanter.

8.4 Användning av “T”-anslaget (Fig. 5)

"T"-anslaget används för att hyvla längs kanter och kan monteras antingen på den vänstra eller högra sidan av elhyveln.

• Skjut "T"-anslaget genom sitt urtag (hål) till önskat läge och gör fast den genom att dra åt låsvredet.

• Se noga till att “T”-anslagets platta sida hålls dikt mot arbetsstyckets kant under hyvlingen.

“L”-djupanslaget används tillsammans med “T”-anslaget vid falsning. Falsdjupet bestäms av hyveldjupet och antalet passager längs arbetsstycket. Det maximala falsdjupet är 12,5 mm efter flera passager på högst 2 mm varje gång. Den maximala falsbredden är 82 mm beroende på hur “T”-anslaget ställts in.

• Sätt parallelanslaget och “T”-anslaget på varsin sida av elhyveln.

• Ställ in “T”-anslaget till önskad falsbredd och dra åt låsvredet.POWP6011 SV Copyright © 2022 VARO NV S i d a | 8 www.varo.com

• Placera elhyveln på ett plant underlag med sulans bakre del platt längs med underlaget, ställ in parallelanslaget så att avståndet mellan parallelanslagets undre yta och det plana underlaget är lika med det önskade falsdjupet, och dra åt parallelanslagets låsvred.

• Ställ in lämpligt hyveldjup med justervredet.

• Utför hyvlingen och håll därvid den platta ytan av “T”-anslaget dikt mot arbetsstyckets kant. Upprepa hyvlingen tills den nedre ytan på parallelanslaget är i nivå med arbetsstyckets yta. 9 FELSÖKNING Om något av följande skulle inträffa vid normal användning, stäng genast av strömtillförseln och låt kvalificerad person inspektera verktyget ingående och reparera det vid behov.

• De roterande delarna kör fast eller varvtalet sjunker onormalt lågt.

• Verktyget skakar onormalt och låter onormalt.

• Motorhöljet blir onormalt varmt.

Obs! Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.

• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.

• Håll ventilationsspringorna fria från damm och smuts.

• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten. Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

10.2 Kontroll och byte av kolborstarna

Kolborstarna måste regelbundet kontrolleras.

• Vid slitage måste båda kolborstarna bytas ut samtidigt.

• Montera kolborsthållarna.

• Låt efter montering av nya kolborstar maskinen löpa obelastad i 15 minuter. Använd endast rätt typ av kolborstar.

10.3 Nätsladden & stickkontakten

Om nätsladden (eller stickkontakten) skadats måste den bytas ut. Byte av nätsladden måste göras av fackman (auktoriserad elektriker).POWP6011 SV Copyright © 2022 VARO NV S i d a | 9 www.varo.com 11 TEKNISKA DATA Märkspänning 230 V Märkfrekvens 50 Hz Märkeffekt 910 W Varvtal 16 500 v/min Skyddsklass Klass II Internationell skyddsmärkning IP 20 Kabelns längd 4 m Hyvelbredd 82 mm Spåndjup 0-3,5 mm Falsdjup 0-12 mm Kolborstmotor

Skyddsfunktion för hyvelstål

Höger / vänster spånutsug

12 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 86dB(A) Ljudeffektnivå LwA 97dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 3.6m/s² K = 1,5 m/s² 13 FÖRVARING

• Före förvaring, rengör grundligt hela maskinen och alla tillbehör.

• Maskinen ska förvaras utom räckhåll för barn, i en stadig och säker position, i en torr och tempererad omgivning, vid varken för hög eller för låg temperatur.

• Skydda apparaten mot direkt ljus. Förvara den om möjligt i mörker.

• Inneslut inte apparaten i påsar av nylon eftersom fukt lätt ansamlas i dessa.POWP6011 SV Copyright © 2022 VARO NV S i d a | 10 www.varo.com 14 GARANTI

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.POWP6011 SV Copyright © 2022 VARO NV S i d a | 11 www.varo.com

16 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Belgien, deklarerar härmed att, Produkt: Elhyvel Varumärke: POWERplus Modell: POWP6011 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN62841-1 : 2015 EN62841-2-14 : 2015 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove Tillämpningsansvarig - Registrerings- och regelfrågor 07/06/2022, Lier - BelgienPOWP6011 FI Copyright © 2022 VARO NV S i v u | 1 www.varo.com
