GEBRUIKSAANWIJZING POWP6011 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ........................ 5

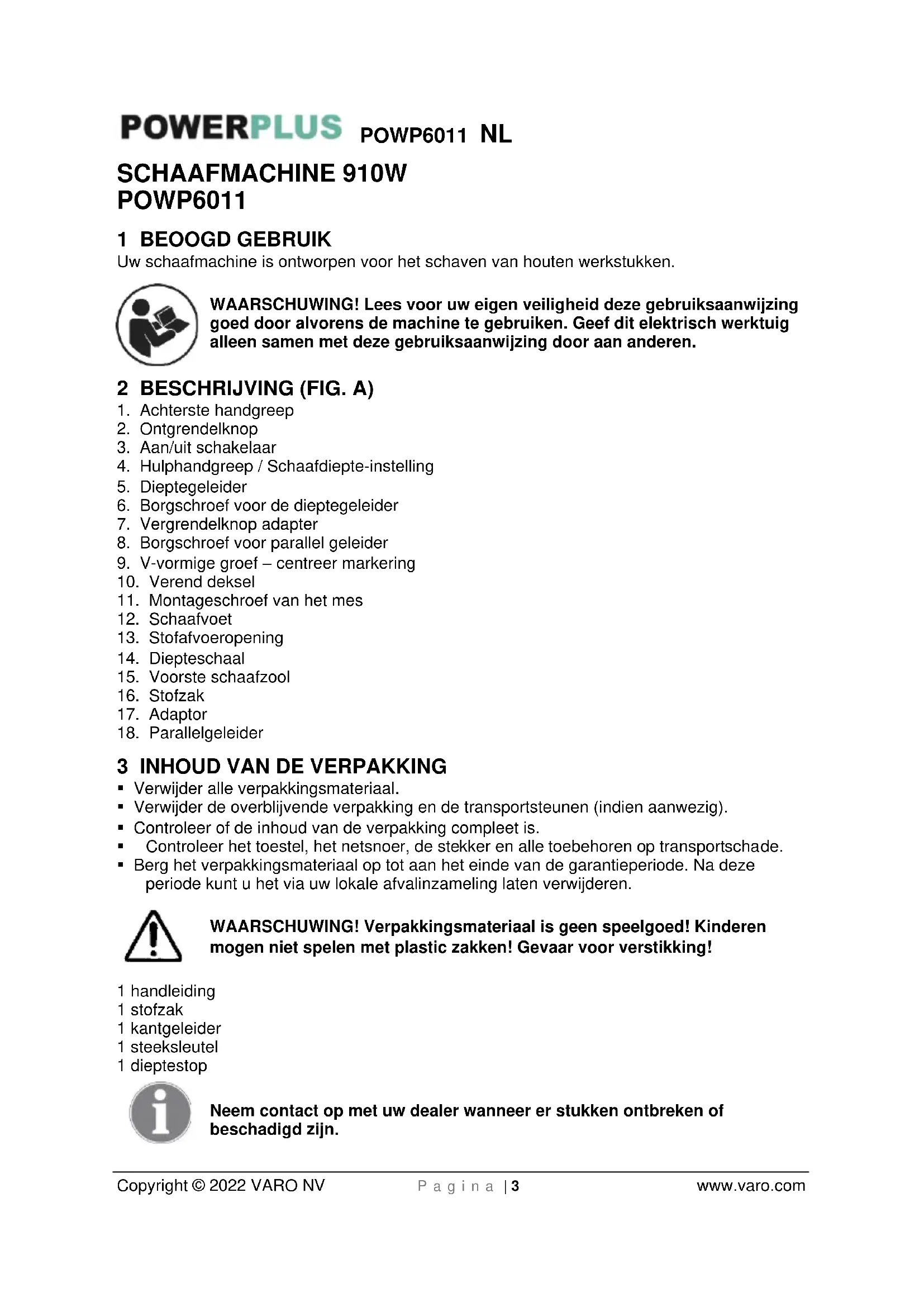

Copyright © 2022 VARO NV P a g i n a | 3 www.varo.com SCHAAFMACHINE 910W POWP6011 1 BEOOGD GEBRUIK Uw schaafmachine is ontworpen voor het schaven van houten werkstukken. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A)

3. Aan/uit schakelaar

6. Borgschroef voor de dieptegeleider

7. Vergrendelknop adapter

8. Borgschroef voor parallel geleider

11. Montageschroef van het mes

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1 handleiding 1 stofzak 1 kantgeleider 1 steeksleutel 1 dieptestop Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 4 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Lees voor gebruik de handleiding.

CE Conform de Europese toepasselijke standaards op het gebied van veiligheid.

Klasse II - De machine is dubbel geïsoleerd, een aardedraad is daarom niet nodig.

Draag handschoenen. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 5 www.varo.com

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 6 www.varo.com

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft. 6 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN

• Let er voor gebruik op dat de schaafmessen op de juiste wijze bevestigd zitten. Gebruik de machine niet voordat deze volledig volgens de instructies is ingesteld.

• Laat voordat u gaat schaven de machine eerst onbelast draaien om te controleren of de schaafmessen niet in onbalans zijn.

• Belast de machine nooit zodanig dat de motor tot stilstand komt.

• Bij het schaven kunnen houtkrullen gemakkelijk in de groeven terechtkomen. Verwijder de houtkrullen niet met de hand, maar gebruik daarvoor een stukje hout.

• Gebruik uitsluitend de meegeleverde messentrommel en messen.

• Gebruik uitsluitend originele accessoires.

• Gebruik uitsluitend scherpe messen.

• Als u de machine anders wilt instellen, schakel deze dan uit, wacht tot de as stilstaat en trek de netstekker uit het stopcontact.

• Schakel de machine uit en wacht tot de messen stilstaan voordat u de machine wegzet. Draai de schaafdiepte-instelling naar boven toe zodat de schaafmessen niet met andere objecten in contact kunnen komen.

• Vervang altijd de twee messen tegelijk, anders kan een onbalans leiden tot trillen en zo de levensduur van het mes en het gereedschap verkorten.

• Raak de externe metalen onderdelen en messen niet aan nadat ze een tijdje gewerkt hebben. Ze kunnen zeer heet zijn en verwondingen veroorzaken.

• Ga zorgvuldig om met de messen. Zorg ervoor dat de bevestigingsbouten van de messen stevig vastzitten vóór u het toestel gebruikt.

• Wacht tot het toestel tot stilstand is gekomen vóór u het gereedschap neerzet.

• Zorg ervoor dat de messen correct gemonteerd werden vóór u het gereedschap gebruikt. 7 ASSEMBLAGE Waarschuwing! De messen zijn scherp, wees zeer voorzichtig wanneer u ze vervangt.

7.1 Verwisselen van de schaafmessen (Fig. 1)

• Leg de machine op de zijkant op tafel met de schaafvoet (12) naar u gericht.

• Zet de schroeven (11) een paar slagen los, net voldoende zodat het mes naar buiten kan geduwd worden.

• Duw en schuif het schaafmes uit de mestrommel m.b.v. een stuk hout terwijl u het verende deksel (10) aan de kant drukt. Nota: let op de richting van de rand van het mes wanneer u het verwijdert, zodat u weet hoe u het nieuwe mes correct kunt monteren. Nota: wanneer u messen plaatst, verwijder dan eerst alle spanen of vreemde stoffen die op de trommel of op het mes vastzitten. Gebruik messen met dezelfde grootte en gewicht of de trommel zal gaan oscilleren en trillen wat tot slechte schaafresultaten of zelfs tot schade aan de machine kan leiden.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 7 www.varo.com

• Keer het mes om of vervang het indien nodig. Duw het verend deksel in en steek het mes langs het verend deksel in de meshouder totdat het mes centraal tegen de mestrommel zit.

• Zet de schroeven terug vast.

• Herhaal dit voor het andere mes. Neem voor het verwisselen van de schaafmessen altijd eerst de netstekker uit het stopcontact.

7.2 Instellen van de schaafdiepte (Fig. 2)

• Draai aan de schaafdiepte-instelling (4) tot de gewenste schaafdiepte is bereikt.

• U kunt de ingestelde diepte aflezen van de schaalverdeling (14).

7.3 Stofafzuiging (Fig. 3)

De stofafvoeropening zorgt met behulp van de stofzak (16) voor stofafzuiging van het werkoppervlak. Afhankelijk van de vereisten kan de adapter (17) aan zowel de linker- als rechterzijde van de schaafmachine worden gemonteerd.

• Duw op de vergrendelknop van de adapter (7) en trek de adapter (17) uit de stofafvoeropening (13). Duw op de veerring van de stofzak en schuif de stofzak (16) op de aansluiting. Schuif de adapter (17) in de stofafvoeropening (13), let daarbij op dat de uitstulpingen in de overeenkomstige nokken geplaatst worden en zorg ervoor dat u de vergrendelknop van de adapter hoort vastklikken.

• Ledig regelmatig de stofzak om optimale stofafzuiging te waarborgen.

7.4 De aandrijfriem vervangen (Fig. 4)

Haal de stekker uit het stopcontact vóór u enig werk aan de machine verricht.

• Maak de drie schroeven los en verwijder het riemdeksel en de aandrijfriem.

• Plaats eerst de nieuwe aandrijfriem (met zelfde grootte en afmetingen) op het kleine wieltje. Plaats dan de aandrijfriem op het grote wiel terwijl u tegelijkertijd aan het grote wiel draait.

• Monteer het riemdeksel terug op de behuizing en zet het vast met de schroeven. Zorg ervoor dat de riem niet meer dan 5 mm speling heeft tussen de motoras en de aangedreven as. 8 GEBRUIK

8.1 In- en uitschakelen

• Om de machine in te schakelen, drukt u eerst de ontgrendelingsknop (2) in, houdt deze ingedrukt en drukt dan de aan-/uit-schakelaar (3) in.

• Om de machine uit te schakelen, laat u de aan/uit-schakelaar (3) los.

• Kies vóór het werken de gewenste schaafdiepte.

• Het wordt aangeraden om een kleine schaafdiepte te kiezen en het schaafproces verschillende malen te herhalen totdat de gewenste diepte bereikt is.

• Klem het werkstuk indien mogelijk vast aan de werkbank.

• Aan de voorkant van de schaafvoet bevindt zich een V-vormige groef (9) die u toelaat om de randen van het werkstuk af te kanten.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 8 www.varo.com

8.4 Gebruik van de T-geleider (Fig. 5)

De T-geleider wordt gebruikt voor het schaven langsheen randen en kan zowel aan de linker- als aan de rechterzijde van de schaafmachine worden bevestigd.

• Schuif de T-geleider door zijn montageopening op de gewenste positie en zet hem vast door de borgschroef vast te draaien.

• Zorg ervoor dat het vlakke deel van de T-geleider strak tegen het werkstuk wordt gehouden tijdens het schaven.

8.5 Schaven van sponningen

De L-vormige dieptegeleider wordt in samenwerking met de T-geleider gebruikt voor het schaven van sponningen. De diepte van de sponning wordt bepaald door de schaafdiepte en het aantal schaafbewerkingen op het werkstuk. De maximale sponningdiepte is 12.5 mm en wordt bereikt na verschillende schaafbewerkingen van telkens maximaal 2 mm. De maximale breedte van de sponning is 82 mm en wordt bepaald door de instelling van de T-geleider.

• Monteer de Parallelgeleider en de T-geleider aan de tegenovergestelde kanten van het gereedschap.

• Stel de T-geleider in volgens de gewenste snijbreedte en zet hem vast met de borgschroef.

• Plaats het gereedschap op een vlak oppervlak met de achterste voet vlak op het oppervlak. Stel de Parallelgeleider zó in dat de afstand tussen de onderkant van de Parallelgeleider en het vlakke oppervlak overeenstemt met de gewenste schaafdiepte. Zet dan de Parallelgeleider vast met zijn schroef.

• Stel de instelknop voor de schaafdiepte op een geschikte waarde in.

• Voer de schaafbewerking uit terwijl u de T-geleider strak tegen de rand van het werkstuk houdt. Herhaal deze bewerking totdat de onderkant van de Parallelgeleider gelijk komt met het oppervlak van het werkstuk. 9 PROBLEEMOPLOSSING Wanneer er zich tijdens het werken een van de volgende situaties voordoet, dan moet onmiddellijk de stroomtoevoer worden onderbroken en moet het toestel grondig door een opgeleid persoon worden gecontroleerd en eventueel worden hersteld.

• De draaiende onderdelen lopen vast of de snelheid wordt plots heel laag.

• Het gereedschap trilt abnormaal en maakt ongewone geluiden.

• De motorbehuizing wordt abnormaal heet.

• Er zijn hevige vonken te zien in de omgeving van de motor.

10 REINIGING EN ONDERHOUD

Opgelet ! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.

• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.

• Houd de ventilatiesleuven vrij van stof en vuil.

• Als het vuil niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zeepwater. Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 9 www.varo.com

10.2 Controleren en vervangen van de koolborstels

De koolborstels dienen regelmatig te worden gecontroleerd.

• Vervang in geval van slijtage beide koolborstels tegelijk.

• Breng de koolborstelhouders weer aan.

• Laat na het aanbrengen van nieuwe koolborstels de machine gedurende 15 minuten onbelast draaien. Gebruik uitsluitend koolborstels van het juiste type.

10.3 Voedingskabel & stekker

Wanneer de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door een gekwalificeerde persoon (een vakman op het vlak van elektriciteit). 11 TECHNISCHE GEGEVENS Nominale spanning 230 V Nominale frequentie 50 Hz Opgenomen vermogen 910 W Toerental 16500 min

Mesbeschermingsfunctie

12 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 86 dB(A) Geluidsvermogenniveau LwA 97 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. aw (Trilling) 3.6m/s² K = 1,5 m/s² 13 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.

• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.

• Bescherm de machine tegen direct invallend licht. Bewaar ze, indien mogelijk, op een donkere plaats.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 10 www.varo.com

• Bewaar de machine niet in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt. 14 GARANTIE

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 15 MILIEU Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier. Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWP6011 NL Copyright © 2022 VARO NV P a g i n a | 11 www.varo.com 16 CONFORMITEITSVERKLARING VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier - BELGIUM, verklaart dat, Product: Schaafmachine Handelsmerk: POWERplus Model: POWP6011 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN62841-2-14 : 2015 EN55014-1 : 2017 EN55014-2 : 2015
