Type product	Combischaaf
Merk	PowerPlus
Model	POWX2040
Voeding	230-240 V ~50 Hz
Vermogen	1500 W
Onbelast toerental	9000 min⁻¹
Maximale schaafbreedte	204 mm
Afmetingen schaaftafel	740 x 210 mm
Afmetingen rechthoektafel	270 x 204 mm
Afmetingen parallelgeleiding	535 x 105 mm
Hellingshoek parallelgeleiding	0° tot 45°
Snijdiepte (vandikte)	0-2 mm
Snijdiepte (rechthoek)	0-2,5 mm
Rechthoekhoogte	5 – 120 mm
Voedingssnelheid	5 m/min
Netto gewicht	24 kg
Geluidsdrukniveau (LpA)	93 dB(A)
Geluidsvermogen (LwA)	106 dB(A)
Hoofdfuncties	Schaven en rechthoeken van hout tot 204 mm breedte
Onderhoud en reiniging	Regelmatig reinigen van ventilatieopeningen, vervangen van koolborstels (lengte <5 mm), controle van riemen en lagers om de 10 uur
Veiligheid	Overstroombeveiliging, NVR-schakelaar, kap van messenas, kantelbare parallelgeleiding, afzuigtuit met vergrendeling
Reserveonderdelen en repareerbaarheid	Messen (ref. 210 x 22 x 1,8 mm), koolborstels, aandrijfriem; reparatie door gekwalificeerde technicus aanbevolen
Garantie	36 maanden vanaf aankoopdatum

Veelgestelde vragen - POWX2040 PowerPlus

Hoe stel ik de snijdiepte in op de schaaf POWX2040?

Draai de diepteaanknop (12) aan het uiteinde van de invoertafel. De aanbevolen maximale instelling is 2 mm per doorgang. Het is raadzaam om te beginnen met 1 mm en meerdere doorgangen te maken indien nodig.

Wat te doen als de machine niet start?

Controleer eerst of de machine is aangesloten op een werkend stopcontact. Zorg er ook voor dat de afzuigtuit correct is gemonteerd en vergrendeld, omdat de machine zonder deze niet werkt.

Hoe vervang ik de messen van de schaaf?

Haal de stekker uit het stopcontact. Verwijder de parallelgeleiding. Draai de messenas om bij de messen te komen. Schroef de 4 schroeven van de wig los, verwijder het oude mes, reinig de onderdelen. Plaats het nieuwe mes en lijn de sleuven uit met de hoogteverstelschroeven. Gebruik de meegeleverde instelmal om het mes tussen de tafels te centreren. Draai de schroeven vast.

Wat is de maximale snijdiepte in de rechthoekmodus?

De maximale snijdiepte in de rechthoekmodus is 2 mm. De machine is voorzien van een stang die de aanvoerhoogte beperkt om een diepere snede te voorkomen.

Hoe gebruik ik de schaaffunctie veilig?

Stel de hoek van de parallelgeleiding (90° tot 45°) en de snijdiepte in. Plaats de kap van de messenas zodat alle blootgestelde delen van de messen worden bedekt. Gebruik altijd beide duwhouten om het werkstuk te hanteren. Schaaf nooit dieper dan 3 mm.

Hoe onderhoud ik de koolborstels?

De koolborstels moeten regelmatig worden gecontroleerd. Vervang ze wanneer de lengte minder is dan 5 mm. Beide borstels moeten tegelijkertijd worden vervangen. Gebruik alleen originele borstels. Om te vervangen, keer het apparaat om, verwijder de basis, verwijder de kap van de borstelhouder, plaats de nieuwe borstels en sluit weer af.

Wat te doen als de machine plotseling stopt?

De machine is voorzien van een overstroombeveiliging. Wacht 30 seconden en druk vervolgens op de resetknop. Daarna drukt u op de groene 'I'-knop om opnieuw te starten. Controleer ook of de afzuigopeningen niet verstopt zijn.

Hoe stel ik de hoek van de parallelgeleiding in?

De parallelgeleiding kan van 0° tot 45° worden gekanteld. Gebruik de vergrendelknop (c) om te ontgrendelen, stel de gewenste hoek in met de schaafgeleider (d) en vergrendel weer. Er zijn vooraf ingestelde aanslagen voor 90° en 45°.

Kan ik deze machine gebruiken voor professioneel gebruik?

Nee, dit model is ontworpen voor huishoudelijk en amateurgebruik. Het is niet bedoeld voor intensief professioneel gebruik.

Hoe sluit ik een stofzuiger aan op de machine?

Monteer de afzuigtuit (9) op de machine. Voor het schaven (vandikte) bevestigt u deze onder de uitvoertafel; voor het rechthoeken bevestigt u deze bovenop de uitvoertafel. Vergrendel deze met de twee grendels. Sluit vervolgens uw stofzuiger aan op de tuit met behulp van de meegeleverde adapter.

GEBRUIKSAANWIJZING POWX2040 PowerPlus

5.3 Veiligheid van personen....5

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap....5

5.5 Service....6

6 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN 6

6.1 Gebruiker....6

6.2 De snijmessen....6

6.3 Werkstuk....6

6.4 Machine....6

6.5 Overige risico's....7

7 ASSEMBLAGE....7

7.1 Plaatsing van het toestel....7

7.2 De rubbervoeten monteren (Fig. A & B) 7

7.3 De machine op een stevige ondergrond monteren....7

7.4 De afdekkap van de messenas monteren (Fig. A & C)....7

7.5 Montage van de parallelgeleider (Fig. A & D)....8

7.6 Vervangen en instellen van de snijmessen (Fig. E) 8

7.7 Montage van de afzuigkap (Fig. F)....9

8 VÓÓR U HET TOESTEL VOOR DE EERSTE MAAL GEBRUIKT . 9

8.1 Overstroombeveiliging (Fig. F) 9

9 GEBRUIK 9

9.1 Aanzetten (Fig. A & F)....9

9.2 Schaaffunctie (Fig. A, D & G)....10

9.2.1 De hoek van de parallelgeleider (7) instellen....10

9.2.2 Schaafdiepte instellen....10

9.2.3 Plaats de afdekkap (4) van de messenas zodat ze alle blootliggende delen van de messen afdekt....10
9.3 Vandiktefunctie (Fig. A & H)....10
9.3.1 Gebruik de hoogte-instelhendel (8) van de vandiktefunctie om de hoogte van de vandiktetafel (17) in te stellen volgens het werkstuk....10
9.3.2 Ga naar de andere kant van de machine om het werkstuk met de hand te ondersteunen zodra de tweede aandrijfrol het uit de machine voert....11
10 REINIGING EN ONDERHOUD 11
10.1 Reiniging 11
10.2 Smering....11
10.3 Regelmatige controles (Fig. A)....11
10.4 Vervangen van de riem....12
10.5 Vervangen van de koolborstels 12
11 TECHNISCHE GEGEVENS....12
12 GELUID 12
13 SERVICEDIENST....13
14 OPSLAG....13
15 PROBLEEMOPLOSSING 13
16 GARANTIE 14
17 MILIEU....14
18 CONFORMITEITSVERKLARING .... 15

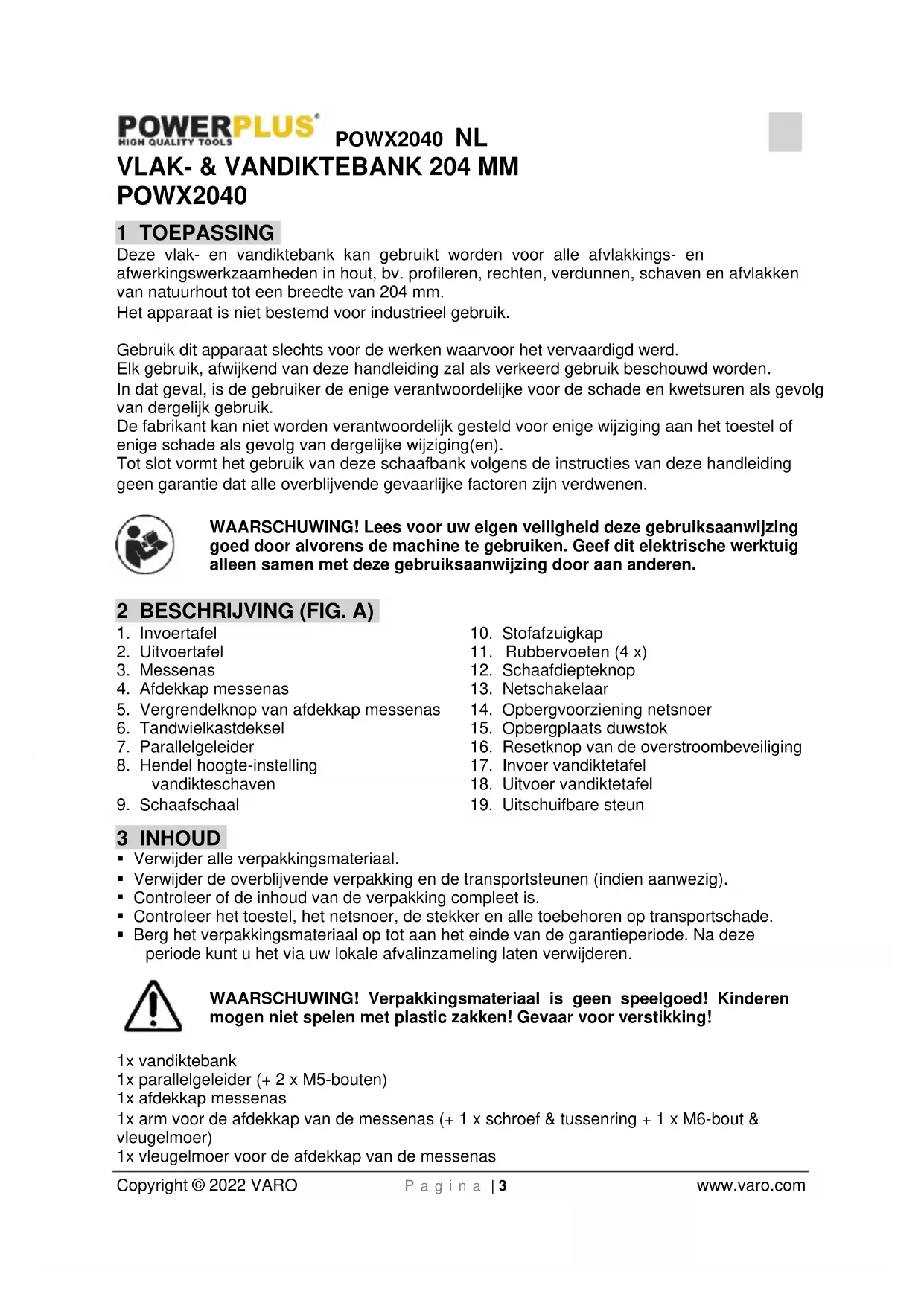

VLAK- & VANDIKTEBANK 204 MM POWX2040

1 TOEPASSING

Deze vlak- en vandiktebank kan gebruikt worden voor alle afvlakkings- en afwerkingswerkzaamheden in hout, bv. profileren, rechten, verdunnen, schaven en afvlakken van natuurhout tot een breedte van 204 mm.

Het apparaat is niet bestemd voor industrieel gebruik.

Gebruik dit apparaat slechts voor de werken waarvoor het vervaardigd werd.

Elk gebruik, afwijkend van deze handleiding zal als verkeerd gebruik beschouwd worden.

In dat geval, is de gebruiker de enige verantwoordelijke voor de schade en kwetsuren als gevolg van dergelijk gebruik.

De fabrikant kan niet worden verantwoordelijk gesteld voor enige wijziging aan het toestel of enige schade als gevolg van dergelijke wijziging(en).

Tot slot vormt het gebruik van deze schaafbank volgens de instructies van deze handleiding geen garantie dat alle overblijvende gevaarlijke factoren zijn verdwenen.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Invoertafel

2. Uitvoertafel

3. Messenas

4. Afdekkap messenas

5. Vergrendelknop van afdekkap messenas

6. Tandwielkastdeksel

7. Parallelgeleider

8. Hendel hoogte-instelling vandikteschaven

9. Schaafschaal

10. Stofafzuigkap

11. Rubbervoeten (4 x)

12. Schaafdiepteknop

13. Netschakelaar

14. Opbergvoorziening netsnoer

15. Opbergplaats duwstok

16. Resetknop van de overstroombeveiliging

17. Invoer vandiktetafel

18. Uitvoer vandiktetafel

19. Uitschuifbare steun

3 INHOUD

■ Verwijder alle verpakkingsmateriaal.

- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

- Controleer of de inhoud van de verpakking compleet is.

- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1x vandiktebank

1x parallelgeleider (+ 2 x M5-bouten)

1x afdekkap messenas

1x arm voor de afdekkap van de messenas (+ 1 x schroef & tussenring + 1 x M6-bout & vleugelmoer)

1x vleugelmoer voor de afdekkap van de messenas

1x stofafzuigkap

1x stofafzuigingsadapter 100 mm

2x duwpad

1x duwstok

4x rubbervoeten (+ 4 x M8-bouten & tussenringen)

1x messeninstelmal

3x inbussleutel (4, 5 & 6 mm)

1x hendel hoogte-instelling vandikteschaven

1x vergrendelknop voor de afdekkap van de messenas (+ tussenring)

1 x handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade.		Voor gebruik de handleiding lezen.
	Draag een beschermingsbril.		Draag handschoenen.
	Conform de essentiële eisen van de Europese richtlijn(en).

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

- De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben

POWX2040 NL

gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN

BLIJF WAAKZAAM met dit product, zelfs na herhaaldelijk gebruik. Blijf de veiligheidsregels van de schaafbank respecteren. Bij onjuist of onveilig gebruik, kunt u ernstige verwondingen oplopen.

Schakel het toestel vóór elke herstelling, elk onderhoud of elke vervanging van de snijmessen steeds uit.

6.1 Gebruiker

• Blijf steeds aan de zijkant van de aan- en uitvoertafel staan wanneer u met de machine werkt. Ga nooit voor de aan- of uitvoeropening staan.
• Draag oogbescherming, draag ook werkhandschoenen.
  ■ Draag altijd gehoorbescherming
• Draag geen dassen, ringen, armbanden noch juwelen die tijdens het werken door bewegende onderdelen kunnen gegrepen worden. Draag haarbescherming om lang haar samen en weg te houden.
• Gebruik de machine niet zonder dat alle afschermingen op hun plaats zitten.

6.2 De snijmessen

■ Behandel de snijmessen met zorg.
- Gebruik enkel geslepen, propere en aangepaste messen voor de machine
- Zet de montagebouten van de messen stevig vast vóór u begint te werken.
- Controleer de messen zorgvuldig op scheurtjes of schade vóór u begint te werken. Vervang de beschadigde of gebarsten snijmessen onmiddellijk
- Elk onderdeel van de niet gebruikte messen dient beschermd te worden.

6.3 Werkstuk

- Verwijder de nagels en reinig het werkstuk voor het snijden. Nagels, zand of enig ander vreemd materiaal kunnen schade veroorzaken aan de messen of een ernstig gevaar opleveren voor de gebruiker.

6.4 Machine

• Controleer vóór u begint te werken of de stofafzuiging niet verstopt is door afval.
• Verwijder de houtspanen niet wanneer de motor draait. Verwijder de houtspanen pas wanneer de snijmessen volledig tot stilstand gekomen zijn. Gebruik steeds een stok, enz. bij het reinigen.

POWX2040 NL

• Laat het toestel niet draaiend achter. Wacht tot het tot volledige stilstand gekomen is.
  ■ Schaaf nooit meer dan 3 mm ineens.
• Forceer de machine nooit, dit om oververhitting of blokkering te voorkomen.

• Deze gevaren kunnen voorkomen tijdens het gebruik, blijf waakzaam.
• Gevaar voor kwetsuren aan vingers en handen bij verandering van de messen: draag handschoenen.
• Gevaar voor kwetsuren wegens uitstoot van afval, draag een veiligheidsbril.
• Gevaar voor het gehoor, draag gehoorbescherming
• Gevaren voor inademing van stoffen vervoerd door de lucht: draag een stofmasker.

Opgelet: zaagstof en houtspanen kunnen allergieën en verwondingen veroorzaken. Indien er zuurstof uit de lucht en een ontstekingsbron aanwezig is dan kunnen zij ook brand en ontploffingen veroorzaken.

7 ASSEMBLAGE

Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

7.1 Plaatsing van het toestel

- Wanneer het toestel wordt gebruikt als een draagbaar gereedschap, plaats het dan op een stabiel onderstel zodat u veilig en zonder gevaren kunt werken. Zorg er ook voor dat de rubbervoeten correct op de machine gemonteerd werden.

7.2 De rubbervoeten monteren (Fig. A & B)

- Gebruik de 4 bouten M8 x 20 mm en tussenringen om met de inbussleutel de vier rubbervoeten (11) aan de onderkant van de behuizing vast te zetten (wanneer u de machine op een stevige ondergrond monteert, dienen de rubbervoeten niet gemonteerd te worden).

7.3 De machine op een stevige ondergrond monteren

• Het wordt aangeraden om het toestel vóór het gebruik met de 4 pootjes aan een onderstel vast te maken.
• Het montageoppervlak moet vooraf van gaten worden voorzien.
• Elke voet moet stevig worden vastgeschroefd met bouten die lang genoeg zijn (let op de dikte van het werkoppervlak) en spanringen (niet meegeleverd). Plaats de spanmoeren aan de onderkant van het oppervlak.
• De grootte van het werkoppervlak moet voldoende groot zijn om te voorkomen dat het toestel tijdens het werken kan omkantelen.

OPGELET: Zorg er vóór het werken voor dat het werkoppervlak voldoende stabiel en stevig is.

7.4 De afdekkap van de messenas monteren (Fig. A & C)

• Verwijder zowel de bout, tussenring als vleugelmoer.
• Schuif de afdekkap van de messenas (4) in de arm.
• Schuif de M6-bout doorheen de opening aan het uiteinde van de arm en door het uiteinde van de beugel.
• Plaats een tussenring over de bout en schroef er dan de vleugelmoer (b) op.

• Optioneel: schroef ook de schroef met tussenring in de opening in de bovenkant van de arm indien nodig.

• Breng eerst de montagebout aan en schuif dan de onderkant van de arm over de montagebout (a) en zet vast m.b.v. de tweede vleugelmoer (b).

• Draai de vergrendelknop (5) van de afdekkap van de messenas vast.

7.5 Montage van de parallelgeleider (Fig. A & D)

1. Zoek de twee getapte gaten (a) aan de zijkant van de tafel.
2. Stop de twee bouten M5 x 20 mm (b) doorheen de overeenstemmende openingen van de montagebeugel van de parallelgeleider en schroef ze dan vast in de getapte gaten.
3. Controleer of de geleider stabiel en correct werd gemonteerd.
4. Stel de geleider in naar uw eigen voorkeur, hij kan gekanteld worden onder een hoek van 45° tot 90°.
5. Zet de geleider op zijn plaats vast m.b.v. de vergrendelknop (c).

7.6 Vervangen en instellen van de snijmessen (Fig. E)

• Verwijder de parallelgeleider (7) om toegang te krijgen tot de messen.
• Draai de messenas (3) in wijzerzin zodat het opspanblok en de messen zichtbaar
• Maak de 4 schroeven (c) los die het blok (b) op zijn plaats houden. Gebruik hiervoor de 4mm-inbussleutel.
  ■ Verwijder na het losschroeven de messen (a) en het opspanblok (b).
  ■ Reinig elk onderdeel zorgvuldig.
• Plaats het opspanblok met de gereinigde messen terug.
• Lijn ze uit zodat geen enkel onderdeel dwars naar links of rechts naar buiten steekt.
• Zorg ervoor dat de 2 openingen (e) in het mes (a) zich boven de 2 hoogte-instelschroeven (d) bevinden.
• Plaats de afstandshouder (b) terug met de 4 bouten (c) ingeschroefd maar niet vastgezet; de bouten (c) moeten nog lichtjes los zitten om de afregeling van het mes (a) mogelijk te maken.
• Na installatie moet u controleren dat de messen correct op hun plek zitten. Gebruik hiervoor de messeninstelmal (f) die met de machine werd meegeleverd.
• De messeninstelmal (f) moet op de uitvoertafel (2) geplaatst worden met de onderranden (g) tegen de rand van die tafel.
• Regel de stand van het mes (a) bij door aan de messenas te draaien totdat het mes (a) gecentreerd zit tussen de in- en uitvoertafel (1) & (2).
• Het mes (a) moet de beide bochten (h) van de instelmal op een gelijke manier raken.
• Regel de positioneringsbouten (i) bij totdat het mes correct zit volgens de hierboven beschreven situatie.
• Zet de 4 bouten (c) van de afstandshouder vast en herhaal bovenstaande stappen voor het tweede mes.
• Voor het plaatsen van nieuwe messen: Voer bovenstaande stappen uit maar gebruik nieuwe messen.

NOTA: de messen vervangen of bijregelen is een precisiewerkje! De messen moeten correct ingesteld worden en perfect vlak en gecentreerd zitten. Slecht ingestelde of vervangen messen zullen tot slecht afgewerkte oppervlakken leiden en kunnen een onstabiele werking veroorzaken wat tot verwondingen kan leiden! We raden u aan om dit werk door een gekwalificeerd technicus te laten doen.

!! Behandel de messen voorzichtig om het gevaar voor ongevallen te vermijden! Raak de messen niet met uw vingers aan.

7.7 Montage van de afzuigkap (Fig. F)

Om het stof beter af te voeren kan uw machine worden aangesloten op een stofzuiger. Waarschuwing: stofdeeltjes kunnen ademhalingsproblemen veroorzaken. Voor uw eigen veiligheid, is het aanbevolen om een stofmasker te dragen dat beantwoordt aan de wettelijke vereisten.

De machine is uitgerust met een veiligheidsschakelaar en zal niet draaien wanneer de stofafzuigkap niet correct werd gemonteerd.

De afzuigkap kan op twee verschillende manieren gemonteerd worden, afhankelijk van welke bewerking er dient uitgevoerd te worden: schaven of vandikteschaven.

De afzuigkap wordt vastgezet m.b.v. twee vergrendellippen die in een overeenstemmende opening aan beide kanten van de tafel klikken.

Schaafbewerkingen

De stofafzuigkap moet onder de uitvoertafel worden gemonteerd en op haar plaats worden vastgezet m.b.v. de twee vergrendellippen.

Vandikteschaven

Verwijder de aanslag. De afzuigkap wordt dan gemonteerd op de bovenkant van de uitvoertafel en op haar plaats vastgezet m.b.v. de twee vergrendellippen.

8 VÓÓR U HET TOESTEL VOOR DE EERSTE MAAL GEBRUIKT

8.1 Overstroombeveiliging (Fig. F)

• Deze machine is uitgerust met een overstroombeveiliging die de netspanning onderbreekt in het geval van overbelasting. Wanneer dit gebeurt, wacht dan 30 s en duw op de resetknop.
• Duw dan op de groene "l"-knop om te herstarten.

9 GEBRUIK

Vóór de eerste start moeten alle afschermkappen en veiligheidsvoorzieningen correct gemonteerd zijn.

9.1 Aanzetten (Fig. A & F)

• Sluit de machine aan op het 230 V net.
• Het opstarten, na regelingen en controles, gebeurt door op de aan/uit schakelaar te duwen.
• Om de machine op te starten, druk op de groene knop "I" ; om de machine uit te schakelen, druk op de rode knop "O".
• Laat de machine gedurende 30 seconden onbelast draaien in een stabiele positie om te controleren of ze correct werkt.
• Stop de machine onmiddellijk indien er een duidelijke trilling is of indien andere gebreken vastgesteld worden.
• Controleer in dit geval de machine om de oorzaak van het probleem op te sporen.

De machine is uitgerust met een NVR/nulspanningsschakelaar.

Dit type schakelaar is zo ontworpen dat wanneer de machine tijdens het werken van het net wordt losgekoppeld en later weer op het net wordt aangesloten, de motor niet automatisch zal herstarten.

9.2 Schaaffunctie (Fig. A, D & G)

9.2.1 De hoek van de parallelgeleider (7) instellen

• De geleideraanslag kan ingesteld worden op elke hoek tussen de 90 en 45 graden. Voor deze twee posities zijn er vooraf ingestelde standen voorzien die nog bijregelbaar zijn.
• De geleideraanslag wordt ver- en ontgrendeld m.b.v. de vergrendelknop (c).
• Andere hoeken kunnen worden afgelezen op de schaal (d).

9.2.2 Schaafdiepte instellen

• Draai de knop (12), aan het uiteinde van de invoertafel (1), in wijzerzin om de schaafdiepte te verkleinen.
• De schaafschaal (9) toont millimeterverdelingen van 0 tot 3 mm (max. aanbevolen diepte is 2 mm per doorvoer).
• Algemene regel: stel de diepte in op 1 mm en, indien nodig, voer het materiaal 2 tot 3 keer door totdat het gewenste resultaat bereikt is.

9.2.3 Plaats de afdekkap (4) van de messenas zodat ze alle blootliggende delen van de messen afdekt

• Gebruik de duwpads (a) om het werkstuk stevig neer op de tafel te houden, voer het werkstuk over de messen naar de uitvoertafel (2).
• Wanneer u met zeer dun materiaal werkt: zet de afdekkap (4) van de messenas dan helemaal tot tegen de aanslag.
• Stel dan de hoogte van de afdekkap (4) van de messenas zodanig in dat het werkstuk eronderdoor kan.

Wanneer u het toestel gebruik in de schaaffunctie:

Gebruik ALTIJD 2 duwgereedschappen om veilig met het werkstuk te werken.

9.3 Vandiktefunctie (Fig. A & H)

Staande met de netschakelaar (13) naar voren is de doorvoerrichting van links naar rechts.

9.3.1 Gebruik de hoogte-instelhendel (8) van de vandiktefunctie om de hoogte van de vandiktetafel (17) in te stellen volgens het werkstuk

• De maximale diepte voor het vandikteschaven is 2 mm. Een aanvoerhoogtebegrenzer voorkomt dat er grotere diktes dan 2 mm worden afgeschaafd.
• Ga voor de machine staan en houd het werkstuk zodanig vast dat het plat op de vandiktetafel (17) ligt en duw het voorzichtig naar rechts.
• Laat het werkstuk los zodra u voelt dat de aanvoerrol het vastgrijpt en over de messen geleidt.

9.3.2 Ga naar de andere kant van de machine om het werkstuk met de hand te ondersteunen zodra de tweede aandrijfrol het uit de machine voert

• Herhaal zo vaak als nodig om de gewenste afmetingen van het werkstuk te bereiken.
• Draai na elke doorvoer de hoogte-instelhendel (8) van de vandiktefunctie één omwenteling in wijzerzin om de tafel 2 mm te verhogen.
• De werkelijke waarde kan worden afgelezen op de dikteschaal (a).
• De uitvoerkant van de vandiktetafel (18) beschikt over een uittrekbare steun (19) die kan worden uitgetrokken om het werkstuk te ondersteunen wanneer het uit de machine komt.

Wanneer u het toestel gebruikt in de thicknessingmode:

• Deze machine is voorzien van aanvoerrollen: het stuk hout zal automatisch aangevoerd worden.
• Voor een goede glijding, dienen de aan- en uitvoertafels regelmatig gesmeerd worden.
  ■ Vermijd het gebruik van vochtig hout.
• Verwijder regelmatig en voorzichtig de houtspanen.
• Vermijd om met te kleine stukken te bewerken.
• Plaats het te bewerken stuk op de aanvoertafel en duw het langzaam verder.
• Waarschuwing! Het stuk te snel vooruit duwen veroorzaakt oneffenheden.

10 REINIGING EN ONDERHOUD

Opgelet! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

10.1 Reiniging

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.
• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.
• Houd de ventilatiesleuven vrij van stof en vuil.
• Als het vuil niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zeepwater.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen.

10.2 Smering

- De machine heeft geen extra smering nodig.

10.3 Regelmatige controles (Fig. A)

Nochtans, na ongeveer 10 uren gebruik raden wij aan de volgende punten te controleren of een onderhoudsbeurt te geven:

■ Verwijder eerst het deksel van de tandwielkast (6).
- Kogellagers van de aanvoer- en uitvoerrollen dienen gereinigd te worden indien nodig.
- Kogellagers van de riemschijven.
- Controleer de aandrijfriemen.
- Controleer de spanning van de moeren, tandwielen, kettingen en de instellingen van de schaaftafel.
- Controleer de koolstofborstels.

10.4 Vervangen van de riem

- Verwijder de oude riem en vervang hem door een nieuwe. Draai langzaam aan de riem tot hij stevig op zijn plaats zit op de 2 riemschijven.

10.5 Vervangen van de koolborstels

- Verwijder en controleer regelmatig de koolborstels. Vervang ze wanneer ze korter dan 5mm zijn geworden. Hou de koolborstels proper en vrij verschuifbaar in hun houders. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik enkel originele koolborstels.

Om te vervangen:

Zet het toestel op zijn kop, schroef de onderkant los en verwijder hem. Verwijder het deksel van de koolstofborstels en vervang de koolstofborstels. Plaats dan het deksel terug en schroef de onderkant terug vast.

Het wordt aanbevolen om onderdelen door een vakbekwaam technicus te laten vervangen.

Spanning / frequentie	230 – 240 V~, 50 Hz
Opgenomen vermogen	1500 W
Toerental onbelast	9000 min ^-1
Snijacties/min	18.000
Afmetingen messen	210 x 22 x 1,8 mm (2 stuks)
Afmetingen schaaftafel	740 x 210 mm
Afmetingen vandiktebank	270 x 204 mm
Afmetingen van de parallelgeleider	630 x 128 mm
Hellingshoek van de parallelgeleider	van 0° tot 45°
Aanvoersnelheid	5 m/min
Max. schaafbreedte	204 mm
Vandiktehoogte	5 - 120 mm
Schaafdiepte
Afvlakschaaf	0 – 2,5 mm
Vandikteschaaf	0 - 2 mm
Nettogewicht	24 kg

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

Geluidsdrukniveau LpA	93 dB(A)
Geluidsvermogenniveau LwA	106 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

13 SERVICEDIENST

• Beschadigde schakelaars moeten in de werkplaats van onze klantendienst hersteld worden.
• Als de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen door een specifieke voedingskabel, die bij onze klantendienst (serviceafdeling - zie laatste pagina) verkrijgbaar is. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door onze klantendienst (serviceafdeling - zie laatste pagina) of een gekwalificeerde persoon (een vakman op het vlak van elektriciteit).

14 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.
• Bescherm de machine tegen direct invallend licht. Bewaar ze, indien mogelijk, op een donkere plaats.
• Bewaar de machine niet in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

PROBLEEM	ACTIE
De machine start niet	1) Controleer of de stekker goed in het stopcontact zit.2) Zorg ervoor dat de spaanafzuiging correct gemonteerd is.
De machine is vanzelf stil gevallen	1) Druk op de resetknop en wacht enkele minuten.2) Controleer of de afzuigopeningen voor de spanen niet dicht zitten.3) Controleer of de noodstopknop niet ingedrukt is en geblokkeerd zit.
De machine draait niet op volle kracht	1) Verminder de afnamedikte.2) Controleer de staat van de messen.3) Controleer de staat van de koolstofborstels.4) Controleer de aanvoerriem, te vinden onder de plastic kap.
De sneden zijn niet zuiver	1) Controleer de staat van de messen.2) Controleer de uitlijning van de messen.3) Schaaf het hout in de richting van de nerf.
De machine verwijdert de houtspanen op een slechte manier	1) Controleer of de afzuigopeningen niet verstopt zitten.

16 GARANTIE

- Dit product is gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper. - Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

- Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

17 MILIEU

Als uw machine na verloop van tijd aan vervanging toe is, geef het dan niet met het huisvuil mee, maar zorg voor een milieuvriendelijke verwerking.

Afval geproduceerd door elektrische machines mag niet behandeld worden als normaal huishoudelijk afval. Zorg voor recycling daar waar passende installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

18 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Vlak- & Vandiktebank 204 mm

Handelsmerk: POWERplus

Model: POWX2040

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/30/EU

2006/42/EG

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN61029-1:2009

EN61029-2-3:2011

EN IEC55014-1:2021

EN IEC55014-2:2021

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Mertens Ludo

Ludo Mertens

Regelgevings- en compliancemanager
