POWX2040 - Pialla PowerPlus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pialla e spessora
Marca	PowerPlus
Modello	POWX2040
Alimentazione	230-240 V ~50 Hz
Potenza	1500 W
Velocità a vuoto	9000 min⁻¹
Larghezza massima di piallatura	204 mm
Dimensioni del tavolo di piallatura	740 x 210 mm
Dimensioni del tavolo di spessoratura	270 x 204 mm
Dimensioni della guida parallela	535 x 105 mm
Inclinazione della guida parallela	0° a 45°
Profondità di taglio (piallatura)	0-2 mm
Profondità di taglio (spessoratura)	0-2,5 mm
Altezza di spessoratura	5 - 120 mm
Velocità di avanzamento	5 m/min
Peso netto	24 kg
Livello di pressione sonora (LpA)	93 dB(A)
Livello di potenza sonora (LwA)	106 dB(A)
Funzioni principali	Piallatura e spessoratura del legno fino a 204 mm di larghezza
Manutenzione e pulizia	Pulizia regolare delle fessure di ventilazione, sostituzione delle spazzole di carbone (lunghezza <5 mm), verifica delle cinghie e dei cuscinetti ogni 10 ore
Sicurezza	Protezione contro sovracorrenti, interruttore NVR, coperchio dell'albero porta-lame, guida parallela inclinabile, bocchetta di estrazione con blocco
Pezzi di ricambio e riparabilità	Lame (rif. 210 x 22 x 1,8 mm), spazzole di carbone, cinghia di trasmissione; riparazione consigliata da tecnico qualificato
Garanzia	36 mesi dalla data di acquisto

Domande frequenti - POWX2040 PowerPlus

Come regolare la profondità di taglio sulla pialla POWX2040?

Ruotare il pulsante di regolazione della profondità (12) situato all'estremità del tavolo di ingresso. La regolazione massima consigliata è di 2 mm per passata. Si consiglia di iniziare con 1 mm e di effettuare più passate se necessario.

Cosa fare se la macchina non si avvia?

Verificare prima che la macchina sia ben collegata a una presa di corrente funzionante. Assicurarsi inoltre che la bocchetta di estrazione sia montata e bloccata correttamente, poiché la macchina non funziona senza di essa.

Come sostituire le lame della pialla?

Scollegare la macchina. Rimuovere la guida parallela. Ruotare l'albero porta-lame per accedere ai coltelli. Svitare le 4 viti della zeppa, rimuovere il vecchio coltello, pulire i pezzi. Inserire il nuovo coltello allineando le fessure sulle viti di regolazione dell'altezza. Utilizzare la sagoma di regolazione fornita per centrare il coltello tra i tavoli. Stringere le viti.

Qual è la profondità massima di taglio in modalità spessoratura?

La profondità massima di taglio in spessoratura è di 2 mm. La macchina è dotata di una barra che limita l'altezza di avanzamento per impedire un taglio più profondo.

Come utilizzare in sicurezza la funzione di piallatura?

Regolare l'angolo della guida parallela (da 90° a 45°) e la profondità di taglio. Posizionare il coperchio dell'albero porta-lame in modo da coprire qualsiasi parte esposta dei coltelli. Utilizzare sempre entrambi gli spingitoi per maneggiare il pezzo da lavorare. Non piallare mai a più di 3 mm di profondità.

Come mantenere le spazzole di carbone?

Le spazzole devono essere controllate regolarmente. Sostituirle quando la loro lunghezza è inferiore a 5 mm. Entrambe le spazzole devono essere cambiate contemporaneamente. Utilizzare solo spazzole originali. Per sostituire, capovolgere l'apparecchio, rimuovere la base, togliere il coperchio del porta-spazzola, installare le nuove spazzole, quindi richiudere.

Cosa fare se la macchina si ferma improvvisamente?

La macchina è dotata di una protezione contro le sovracorrenti. Attendere 30 secondi, quindi premere il pulsante di ripristino (reset). Successivamente, premere il pulsante verde 'I' per riavviare. Verificare anche che i fori di estrazione non siano ostruiti.

Come regolare l'angolo della guida parallela?

La guida parallela può essere inclinata da 0° a 45°. Utilizzare il pulsante di bloccaggio (c) per sbloccare, regolare l'angolo desiderato utilizzando il regolo di piallatura (d), quindi ribloccarlo. Esistono arresti predefiniti per 90° e 45°.

Posso utilizzare questa macchina per uso professionale?

No, questo modello è progettato per uso domestico e amatoriale. Non è destinato a un uso professionale intensivo.

Come collegare un aspirapolvere alla macchina?

Montare la bocchetta di estrazione (9) sulla macchina. Per la piallatura, fissarla sotto il tavolo di uscita; per la spessoratura, fissarla sulla parte superiore del tavolo di uscita. Bloccarla con i due fermagli. Collegare quindi l'aspirapolvere alla bocchetta utilizzando l'adattatore fornito.

MANUALE UTENTE POWX2040 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL

NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING

DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING

CS ČESKY PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ

RO ROMÂNĂ TRADUCEREA MANUALULUI DE INSTRUCTIUNI ORIGINALE

6.5 Overige risico's

3x hex key (4, 5 & 6mm)

2 DESCRIZIONE (FIG. A) 3

3 DISTINTA DEI COMPONENTI....3

4 SIMBOLI 4

5 NORME GENERALI DI SICUREZZA....4

5.1 Luogo di lavoro....4

5.2 Sicurezza elettrica....4

5.3 Sicurezza delle persone....5

5.4 Uso attento e scrupoloso degli elettroutensili....5

5.5 Manutenzione....6

6 AVVERTENZE DI SICUREZZA SPECIFICHE......6

6.1 Utilizzatore....6

6.2 Lame....6

6.3 Pezzo di lavorazione....6

6.4 Macchina 6

6.5 Ulteriori rischi....7

7 ASSEMBLAGGIO 7

7.1 Posizionamento dell'apparecchio....7

7.2 Montaggio dei piedini di gomma (Figg. A e B)....7

7.3 Montaggio dell'apparecchio su una superficie solida....7

7.4 Montaggio della protezione dell'albero del coltello (Figg. A e C) ....7

7.5 Montaggio della guida parallela (Figg. A e D) 8

7.6 Sostituzione dei coltelli (Fig. E)....8

7.7 Montaggio della bocca di estrazione (Fig. F) 9

8 PRIMA DEL PRIMO UTILIZZO....9

8.1 Protezione da sovracorrente (Fig. F) 9

9 FUNZIONAMENTO 9

9.1 Accensione (Figg. A e F)....9

9.2 Funzione pialla (Figg. A, D e G).... 10

9.2.1 Impostare l'angolo della guida parallela (7)....10

9.2.2 Impostare la profondità di taglio 10

9.2.3 Posizionare la protezione dell'albero del coltello (4) in modo da coprire eventuali parti esposte dei coltelli....10
9.3 Funzione di lavorazione a spessore (Figg. A e H)....10
9.3.1 Utilizzare la leva di regolazione dell'altezza di lavorazione a spessore (8) per regolare l'altezza del tavolo (17) in base al pezzo in lavorazione....10
9.3.2 Spostarsi sull'altro lato della macchina per sostenere manualmente il pezzo mentre un secondo rullo di trazione lo fa uscire dall'apparecchio....11
10 PULIZIA E MANUTENZIONE 11
10.1 Pulizia 11
10.2 Lubrificazione....11
10.3 Controlli regolari (Fig. A)....11
10.4 Sostituzione della cinghia 12
10.5 Sostituzione delle spazzole al carbone 12
11 DATI TECNICI 12
12 RUMORE....12
13 UFFICIO ASSISTENZA....12
14 CONSERVAZIONE....13
15 ELIMINAZIONE DI ERRORI 13
16 GARANZIA....14
17 AMBIENTE....14
18 DICHIARAZIONE DI CONFORMITÀ 15

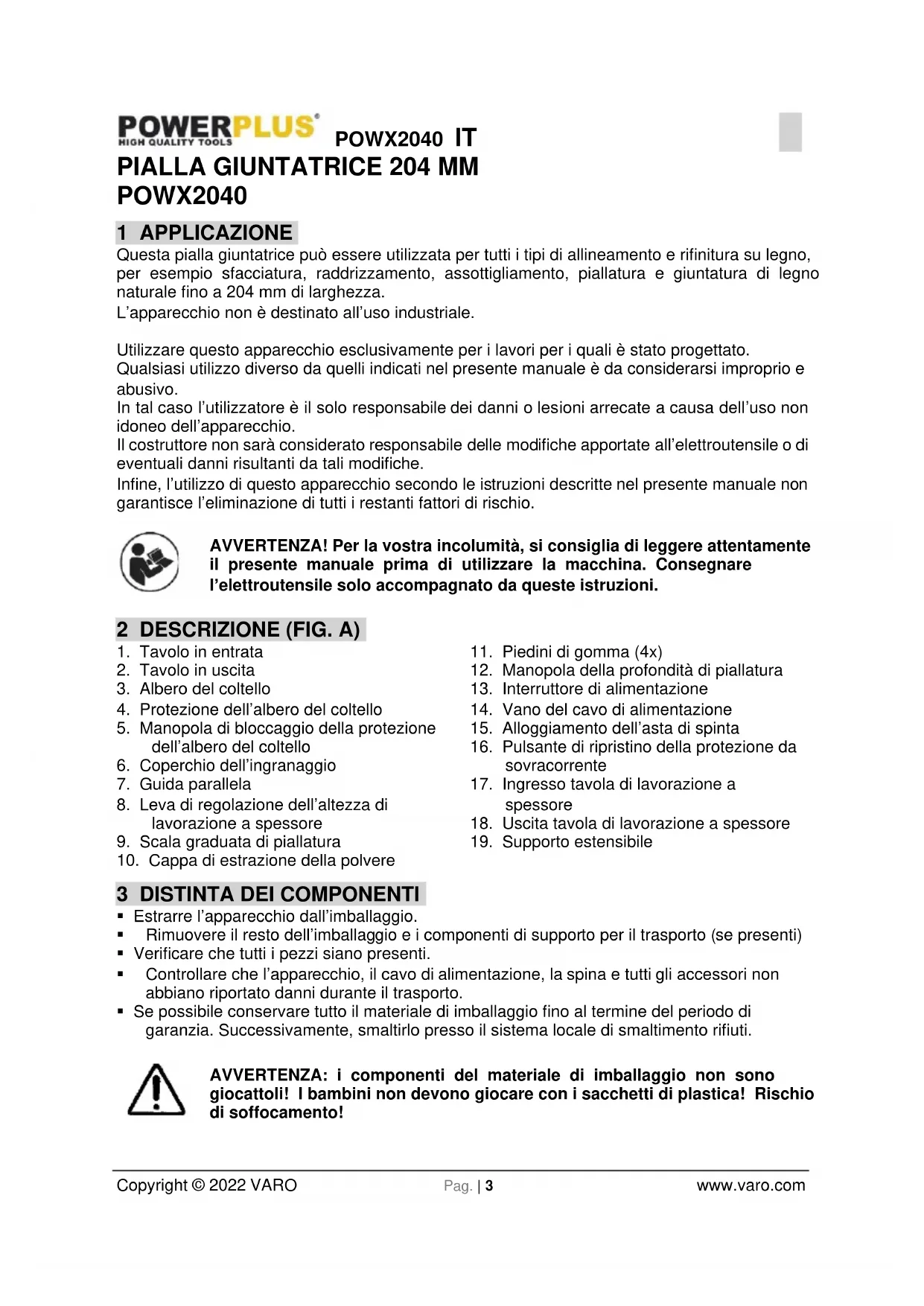

PIALLA GIUNTATRICE 204 MM POWX2040

1 APPLICAZIONE

Questa pialla giuntatrice può essere utilizzata per tutti i tipi di allineamento e rifinitura su legno, per esempio sfacciatura, raddrizzamento, assottigliamento, piallatura e giuntatura di legno naturale fino a 204 mm di larghezza.

L'apparecchio non è destinato all'uso industriale.

Utilizzare questo apparecchio esclusivamente per i lavori per i quali è stato progettato.

Qualsiasi utilizzo diverso da quelli indicati nel presente manuale è da considerarsi improprio e abusivo.

In tal caso l'utilizzatore è il solo responsabile dei danni o lesioni arrecate a causa dell'uso non idoneo dell'apparecchio.

Il costruttore non sarà considerato responsabile delle modifiche apportate all'elettroutensile o di eventuali danni risultanti da tali modifiche.

Infine, l'utilizzo di questo apparecchio secondo le istruzioni descritte nel presente manuale non garantisce l'eliminazione di tutti i restanti fattori di rischio.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.

2 DESCRIZIONE (FIG. A)

1. Tavolo in entrata

2. Tavolo in uscita

3. Albero del coltello

4. Protezione dell'albero del coltello

5. Manopola di bloccaggio della protezione dell'albero del coltello

6. Coperchio dell'ingranaggio

7. Guida parallela

8. Leva di regolazione dell'altezza di lavorazione a spessore

9. Scala graduata di piallatura

10. Cappa di estrazione della polvere

11. Piedini di gomma (4x)

12. Manopola della profondità di piallatura

13. Interruttore di alimentazione

14. Vano del cavo di alimentazione

15. Alloggiamento dell'asta di spinta

16. Pulsante di ripristino della protezione da sovracorrente

17. Ingresso tavola di lavorazione a spessore

18. Uscita tavola di lavorazione a spessore

19. Supporto estensibile

3 DISTINTA DEI COMPONENTI

- Estrarre l'apparecchio dall'imballaggio.

- Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti)

- Verificare che tutti i pezzi siano presenti.

- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

POWERPLUS HIGH QUALITY TOOLS

POWX2040 IT

1 piallatrice a spessore

1 guida parallela (+2 bulloni M5)

1 protezione dell'albero del coltello

1 braccio della protezione dell'albero del coltello (+ 1 vite con rondella + 1 bullone M6 con dado alettato)

1 dado alettato della protezione dell'albero del coltello

1 cappa di estrazione della polvere

1 adattatore aspiratore 100 mm

2 blocchi di spinta

1 asta di spinta

4 piedini di gomma (+4 bulloni M8 con rondelle)

1 barretta di supporto del coltello

3 chiavi esagonali (6 mm)

1 leva di regolazione dell'altezza di lavorazione a spessore

1 manopola di bloccaggio della protezione dell'albero del coltello (+ rondella)

1 manuale

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:

		Indica il rischio di lesioni personali o danni all’utensile.		Leggere attentamente il manuale prima dell’uso.
		Indossare protezioni auricolari.		Indossare guanti protettivi.
		Conforme ai requisiti essenziali delle Direttive Europee.

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non attenersi alle avvertenze e alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
  Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.

• La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
• Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.
• Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l'apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche.
  Se l'elettroutensile va impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche.
  Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.
• Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
• Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti.
• Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
• Non addossarsi alla macchina. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
• Indossare l'abbigliamento adatto. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con l'elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima delle regolazioni dell'apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l'avvio involontario dell'apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene esequita una scarsa manutenzione.
• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.
• Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

5.5 Manutenzione

- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.

6 AVVERTENZE DI SICUREZZA SPECIFICHE

NON LASCIARE che la familiarità con il prodotto, ottenuta con l'uso ripetuto, possa sostituirsi alla rigida osservanza delle regole di sicurezza. Se si usa questo utensile in modo non corretto o non sicuro, si incorre nel rischio di gravi lesioni.

Staccare sempre la spina dell'elettroutensile prima di eseguire operazioni di riparazione, manutenzione o sostituzione delle lame.

6.1 Utilizzatore

• Restare sempre leggermente discosti dalla macchina durante il funzionamento. Non stare mai di fronte all'apertura di ingresso e di uscita della pialla.
• Indossare protezioni oculari, e anche quanti.
• Indossare sempre protezioni auricolari.
• Non indossare cravatte, anelli, bracciali e gioielli che potrebbero restare impigliati nelle parti mobili durante il funzionamento. Se necessario, indossare un copricapo protettivo per contenere la capigliatura.
• Prima dell'avviamento della macchina accertarsi che tutti i coperchi siano correttamente installati.

6.2 Lame

■ Maneggiare le lame con estrema cautela.
- Utilizzare lame affiliate, pulite e idonee alla macchina.
- Serrare saldamente i bulloni di fissaggio delle lame prima di far funzionare la macchina.
- Controllare attentamente la presenza di scheggiature o danni alle lame prima di prima di far funzionare la macchina. Sostituire immediatamente le lame danneggiate o scheggiate.
- Le parti delle lame non utilizzate devono essere protette.

6.3 Pezzo di lavorazione

- Eliminare i chiodi e pulire il pezzo di lavorazione prima di iniziare a piallare. Chiodi, sabbia e particelle estranee possono danneggiare le lame o causare gravi lesioni all'utilizzatore.

6.4 Macchina

• Prima di iniziare il lavoro verificare che il condotto di estrazione della polvere non sia ostruito dai residui o dai trucioli.
• Non rimuovere i trucioli dallo scivolo se il motore è in funzione. Rimuovere i trucioli solo quando le lame sono completamente ferme. Usare sempre un attrezzo per rimuovere i trucioli.

POWX2040 IT

• Non lasciare in funzione l'elettroutensile. Attendere fino a che non è completamente fermo.
  ■ Non piallare più di 3 mm a passata.
• Non forzare mai la macchina per evitare qualsiasi rischio di sovraccarico o di bloccaggio.
• Fissare sempre la macchina ad un banco: prima di iniziare il lavoro, verificare la stabilità della macchina.

6.5 Ulteriori rischi

• Prestare la massima cautela, perché è possibile che, durante l'uso della macchina si verifichino i seguenti incidenti:
• Pericolo di lesioni alle dita o alle mani, durante la sostituzione delle lame: indossare guanti protettivi.
  ■ Pericolo di lesioni a causa dell'espulsione degli scarti, indossare occhiali di protezione.
• Pericolo per l'udito, portare il casco antirumore.
• Rischio di inalazione delle particelle trasportate nell'aria, portare una mascherina antipolvere.

Attenzione: Segatura e trucioli possono provocare allergie e lesioni. In presenza di ossigeno e di una sorgente di accensione possono provocare incendi ed esplosioni.

7 ASSEMBLAGGIO

Scollegare la spina della corrente prima di effettuare qualsiasi intervento di regolazione o manutenzione.

7.1 Posizionamento dell'apparecchio

Se l'apparecchio viene utilizzato come utensile portatile, montarlo su un supporto stabile in modo da lavorare in tutta sicurezza. Verificare inoltre che i piedini di gomma siano correttamente montati sull'apparecchio.

7.2 Montaggio dei piedini di gomma (Figg. A e B)

- Per applicare i quattro piedini di gomma (11) sul lato inferiore dell'apparecchio, utilizzare i quattro bulloni M8x20 mm e le rondelle con la chiave esagonale. (Quando l'apparecchio viene montato su una superficie solida, non è necessario montare i piedini di gomma.)

7.3 Montaggio dell'apparecchio su una superficie solida

• Prima di mettere in funzione l'apparecchio si raccomanda di fissare saldamente i quattro piedi a una base.
  Se l'apparecchio viene utilizzato come utensile portatile, montarlo su un supporto stabile in modo da lavorare in tutta sicurezza.
• La superficie di montaggio deve prima essere perforata.
• Ogni piede deve essere saldamente fissato per mezzo di bulloni sufficientemente lunghi (prestare attenzione allo spessore della superficie di lavoro) e rondelle di fissaggio (non fornite); applicare i dadi di serraggio sotto la superficie di lavoro.
• La superficie di lavoro deve essere sufficientemente ampia da impedire che l'apparecchio si capovolga durante l'uso.

ATTENZIONE: Prima di iniziare qualsiasi lavoro accertarsi che la superficie di appoggio sia sufficientemente stabile e resistente.

7.4 Montaggio della protezione dell'albero del coltello (Figg. A e C)

• Rimuovere il bullone, la rondella e il dado alettato.
• Far scorrere l'attacco della protezione dell'albero del coltello (4) nel braccio.

POWX2040 IT

• Inserire il bullone M6 attraverso il foro all'estremità dell'albero del coltello e al tempo stesso attraverso l'estremità della staffa.
• Applicare una rondella sul bullone e avvitare il dado alettato (b).
• Eventualmente, inserire anche la vite e la rondella nel foro sulla sommità del braccio, se necessario.
• Applicare innanzitutto il bullone di montaggio e quindi far scorrere la base del braccio sul bullone di montaggio (a) e fissare con il secondo dado alettato (b).
• Avvitare la manopola di bloccaggio della protezione dell'albero del coltello (5).

7.5 Montaggio della guida parallela (Figg. A e D)

• Individuare i due fori (a) sul bordo sinistro del tavolo.
• Inserire due bulloni M5 x 20 mm (b) con le rispettive rondelle nei fori corrispondenti della staffa di montaggio della guida parallela e avvitarli nei fori.
• Accertarsi che la guida sia stabile e correttamente installata.
• Regolare la guida in base alle proprie preferenze; essa può essere inclinata da 45° a 90°.
• Bloccare in posizione per mezzo della manopola di bloccaggio (c).

7.6 Sostituzione dei coltelli (Fig. E)

- Rimuovere la guida parallela (7) per accedere ai coltelli.

- Ruotare l'albero del coltello (3) in senso orario in modo da rendere visibili il blocco distanziatore e il coltello (rivolti verso l'alto).

- Svitare le 4 viti (c) che fissano il blocco distanziatore (b) servendosi della chiave esagonale da 4 mm.

- Quindi rimuovere il coltello (a) e il relativo blocco distanziatore (b).

- Pulire accuratamente ogni parte.

- Inserire il blocco distanziatore con i coltelli puliti.

- Allineare lateralmente in modo da evitare che eventuali elementi sporgano da destra o da sinistra.

■ Assicurarsi che le 2 scanalature (e) del coltello (a) combacino con le 2 viti di regolazione dell'altezza del coltello (d).

- Riposizionare il blocco distanziatore (b) per mezzo dei 4 bulloni (c) avvitandoli ma senza serrare. I bulloni (c) devono essere laschi per consentire la regolazione del coltello (a).

- Verificare quindi che i coltelli siano correttamente installati nelle proprie sedi. Per far ciò utilizzare la barretta di supporto del coltello (f) in dotazione con l'apparecchio.

- La barretta di supporto del coltello (f) deve essere collocata sul tavolo in uscita (2) con i bordi inferiori (g) contro il bordo del tavolo in uscita.

- Regolare la posizione del coltello (a) ruotando l'albero fino a centrare il coltello stesso (a) tra il tavolo in entrata e il tavolo in uscita (1) e (2).

Il tavolo (a) deve toccare in ugual misura i lati curvi delle barrette (h).

- Regolare i bulloni di posizionamento del coltello (i) fino a quando il coltello si troverà nella corretta posizione come descritto sopra.

- Serrare nuovamente i 4 bulloni (c) del blocco distanziatore e ripetere il processo di cui sopra per il secondo coltello.

- Per installare nuovi coltelli eseguire la procedura sopra descritta, utilizzando però dei coltelli nuovi.

NOTA: la regolazione e la sostituzione dei coltelli sono operazioni che richiedono precisione. I coltelli devono essere posizionati correttamente, perfettamente in piano e centrati. Se i coltelli vengono posizionati o sostituiti in maniera inaccurata, si otterranno superfici lavorate in maniera insoddisfacente e un funzionamento instabile che può essere causa di lesioni personali. Si raccomanda di affidare questa operazione a un tecnico qualificato.

!! Maneggiare le lame con cura onde evitare incidenti. Non toccare le lame con le dita.

7.7 Montaggio della bocca di estrazione (Fig. F)

Per rimuovere la polvere con maggiore efficienza dall'area di lavoro, è possibile collegare la macchina a un comune aspirapolvere per uso domestico. Attenzione: Le particelle di polvere possono causare problemi respiratori. Per la protezione degli operatori, si raccomanda di indossare una mascherina antipolvere conforme alle normative in vigore.

L'apparecchio è dotato di interruttore di sicurezza con interblocco e non funziona se la bocca di estrazione della polvere non è correttamente montata.

La bocca può essere montata in due modi diversi a seconda del tipo di operazione da eseguire: Piallatura o lavorazione a spessore

La bocca è bloccata in sede per mezzo di due fermi che spingono in un ricevitore. Sono ubicati ciascuno su un lato del tavolo.

Operazioni di piallatura

La bocca di estrazione della polvere deve essere montata sotto al tavolo in uscita e bloccata in sede per mezzo dei

due fermi.

Lavorazione a spessore

Rimuovere la spondina. Montare la bocca di estrazione sul lato superiore del tavolo in uscita e fissarla in sede per mezzo dei due fermi.

8 PRIMA DEL PRIMO UTILIZZO

8.1 Protezione da sovracorrente (Fig. F)

- Questo apparecchio è dotato di protezione da sovracorrente che interrompe l'alimentazione in caso di sovraccarico. Se ciò accade, attendere 30 secondi e premere il pulsante di ripristino.

- Quindi premere l'interruttore verde "l" per riavviare.

9 FUNZIONAMENTO

Prima di avviare l'apparecchio per la prima volta verificare che tutte le protezioni e i dispositivi di sicurezza siano correttamente installati.

9.1 Accensione (Figg. A e F)

• Collegare la macchina alla rete da 230 V.
• Dopo aver eseguito regolazioni e controllo, avviare la macchina premendo l'interruttore avviamento/arresto.
• Per avviare la macchina, premere il tasto verde "I"; per spegnere la macchina, premere il tasto rosso "O".
• Far andare la macchina a vuoto per circa 30 secondi in una posizione sicura per verificare il corretto funzionamento.
• Fermare la macchina immediatamente se si avverte una vibrazione elevata o si notano altri difetti di funzionamento.
  In tal caso, verificare la macchina per determinare l'origine del problema.

L'apparecchio è dotato di interruttore NVR (senza rilascio di tensione).

Questo tipo di interruttore è progettato per far sì che, la la macchina viene scollegata dalla rete di alimentazione durante il funzionamento e poi ricollegata, il motore non si riavvii automaticamente.

9.2 Funzione pialla (Figg. A, D e G)

9.2.1 Impostare l'angolo della guida parallela (7)

• La sponda della guida può essere impostata su qualsiasi angolo tra 90 e 45 gradi. Per queste due posizioni vi sono fermi preimpostati regolabili.
• La sponda della guida può essere bloccata e sbloccata per mezzo della manopola di bloccaggio (c).
• È possibile impostare angoli diversi leggendo la scala graduata (d).

9.2.2 Impostare la profondità di taglio

• Ruotare la manopola (12), ubicata all'estremità del tavolo in entrata (1), in senso orario per ridurre la profondità di taglio.
• La scala graduata di piallatura (9) mostra incrementi in mm da 0 a 3. (L'incremento massimo raccomandato è di 2 mm per passaggio.)
• Come regola generale, impostare la profondità a 1 mm e, se necessario, effettuare 2 o 3 passaggi fino al raggiungimento del risultato desiderato.

9.2.3 Posizionare la protezione dell'albero del coltello (4) in modo da coprire eventuali parti esposte dei coltelli

• Utilizzare i blocchi di spinta (a) per tenere premuto il pezzo in lavorazione contro il tavolo e spingerlo attraverso i coltelli verso il tavolo in uscita (2).
• Durante il lavoro con materiale molto sottile, spingere la protezione dell'albero del coltello (4) fino alla sponda.
• Quindi impostare l'altezza della protezione dell'albero del coltello (4) in modo che il pezzo in lavorazione possa passarvi al di sotto.

Uso dell'apparecchio in modalità pialla:

Usare SEMPRE i 2 dispositivi di spinta per maneggiare senza rischi il blocco da lavorare (Fig. G).

9.3 Funzione di lavorazione a spessore (Figg. A e H)

Se ci si colloca con il lato dell'interruttore di alimentazione (13) in posizione frontale, la direzione di avanzamento è da sinistra a destra.

9.3.1 Utilizzare la leva di regolazione dell'altezza di lavorazione a spessore (8) per regolare l'altezza del tavolo (17) in base al pezzo in lavorazione

• La profondità massima di taglio durante la lavorazione a spessore è di 2 mm. Una barra di limitazione dell'altezza di avanzamento impedisce di eseguire tagli di oltre 2 mm.
• Collocandosi davanti alla macchina, tenere il pezzo da lavorare in modo che sia piatto contro il piano di lavorazione (17) e spingerlo delicatamente verso destra.
• Rilasciare il pezzo da lavorare quando si sente che il rullo di trazione fa presa e lo fa avanzare oltre i coltelli.

9.3.2 Spostarsi sull'altro lato della macchina per sostenere manualmente il pezzo mentre un secondo rullo di trazione lo fa uscire dall'apparecchio

• Ripetere più volte secondo necessità fino a ottenere le dimensioni desiderate.
• A ogni passaggio ruotare la leva di regolazione dell'altezza di lavorazione a spessore (8) in senso orario di un giro per sollevare il piano di 2 mm.
• La dimensione effettiva può essere letta sulla scala graduata dello spessore (a).
• L'estremità di uscita del tavolo di lavorazione a spessore (18) presenta un supporto estensibile (19) che può essere allungato per sostenere il pezzo man mano che avanza.

Uso dell'apparecchio in modalità pialla:

• Questa macchina è dotata di rulli di trascinamento: il pezzo di legno viene trascinato automaticamente.
• Per una buona scorrevolezza le tavole di ingresso devono essere regolarmente lubrificate.
• Evitare preferibilmente il legno umido.
• Rimuovere e pulire regolarmente i trucioli con precauzione.
• Non lavorare pezzi di dimensioni troppo piccole.
• Porre il pezzo sul piano di ingresso quindi farlo avanzare progressivamente.
• Attenzione, facendo avanzare il pezzo troppo in fretta si possono originare sbavature.

10 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

10.1 Pulizia

• Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.
• Pulire regolarmente l'alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.
• Mantenere le aperture di ventilazione libere da polvere e sporcizia.
• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata.

Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.

10.2 Lubrificazione

La macchina non ha bisogno di lubrificazione

10.3 Controlli regolari (Fig. A)

Tuttavia dopo circa 10 ore di utilizzo si raccomanda di verificare o eseguire manutenzione ai seguenti punti:

• Prima rimuovere il coperchio dell'ingranaggio (6):
• Cuscinetti dei rulli di ingresso e di uscita, pulire se necessario.
• Cuscinetti della ruota della puleggia.
• Verificare le cinghie di trascinamento.
• Verificare il serraggio dei bulloni, dei pignoni, delle catene, la regolazione del piano della pialla.
• Verificare le spazzole al carbone.

10.4 Sostituzione della cinghia

Rimuovere la vecchia cinghia e sostituirla con una nuova facendola scorrere gradualmente fino al completo posizionamento su entrambe le pulegge.

10.5 Sostituzione delle spazzole al carbone

Rimuovere e controllare regolarmente le spazzole al carbone. Sostituirle appena la lunghezza è inferiore a 5 mm. Mantenere le spazzole pulite e libere di scorrere negli alloggiamenti. Sostituire contemporaneamente entrambe le spazzole. Usare solo spazzole al carbone originali.

Sostituzione:

Capovolgere l'apparecchio, quindi svitare e rimuovere il basamento. Rimuovere il coperchio del vano e sostituire le spazzole. Quindi richiudere il coperchio e avvitare il basamento.

Si raccomanda di far sostituire le parti da un tecnico qualificato.

11 DATI TECNICI

Tensione / frequenza	230-240 V ~ 50 Hz
Potenza	1500 W
Velocità in assenza di carico	9000 min-1
Tagli/min.	18.000
Dimensioni delle lame	210 x 22 x 1,8 mm (2 unità)
Dimensioni del tavolo della piallatrice	740 x 210 mm
Dimensioni del tavolo della piallatrice a spessore	270 x 204 mm
Dimensioni della guida parallela	535 x 105 mm
Inclinazione della guida parallela	Da 0° a 45°
Velocità di avanzamento	5 m/min
Larghezza max. Di piallatura	204 mm
Altezza della piallatrice a spessore	5-120 mm
Profondità
Giuntatrice	0-2,5m
Pialla	0-2 mm
Peso netto	24 kg

12 RUMORE

Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)

Livello di pressione acustica LpA	93 dB(A)
Livello di potenza acustica LwA	106 dB(A)

ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).

13 UFFICIO ASSISTENZA

• Gli interruttori guasti devono essere sostituiti dal nostro Servizio Assistenza.
• Se il cavo di allacciamento (oppure la spina) viene danneggiato, deve essere sostituito con un altro reperibile presso nostro Servizio Assistenza. La sostituzione del cavo di allacciamento deve essere eseguita solo dal nostro Servizio Assistenza (vedere l'elenco dei Centri in ultima pagina) o da personale qualificato (elettrotecnici).

14 CONSERVAZIONE

• Pulire con cura tutto l'apparecchio e i suoi accessori.
• Riporre l'apparecchio in posizione stabile e sicura, in un luogo fresco e asciutto fuori dalla portata dei bambini, evitando temperature eccessivamente alte o basse.
• Proteggerlo dall'esposizione diretta alla luce del sole. Se possibile conservarlo in un luogo buio.
• Non riporlo in sacchi di plastica per evitare accumuli di umidità.

15 ELIMINAZIONE DI ERRORI

PROBLEMA	AZIONE
La macchina non parte	1) Verificare l'allacciamento alla presa di corrente.2) Verificare che l'aspiratore di trucioli sia posizionato correttamente.
La macchina si è fermata	1) Premere il pulsante Reset e attendere alcuni minuti.2) Verificare che i fori di estrazione dei trucioli non siano ostruiti..
La macchina non gira a piena potenza	1) Diminuire lo spessore di taglio.2) Verificare lo stato dei ferri.3) Verificare lo stato dei carboni.4) Verificare la cinghia di trascinamento posta sotto la capotta in tela nera.
I tagli non sono netti	1) Verificare lo stato dei ferri.2) Verificare l'allineamento dei ferri.3) Piallare il legno nel senso del filo di taglio.
La macchina non scarica correttamente i trucioli.	1) Verificare che i fori di estrazione dei trucioli non siano ostruiti.

16 GARANZIA

- Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.

- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.

- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.

- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

■ Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadequata o di un sovraccarico.

- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

- Conservare lo scontrino come prova della data d'acquisto.

- L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.

17 AMBIENTE

Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistono impianti adeguati. Consultare l'ente locale o il rivenditore per consigli su raccolta e smaltimento.

Con la presente, VARO N.V. – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che

Descrizione dell'apparecchio: Pialla giuntatrice 204 mm

Marchio: POWERplus

Numero articolo: POWX2040

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma):

2011/65/EU

2014/30/EU

2006/42/CE

Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):

EN61029-1:2009

EN61029-2-3:2011

EN IEC55014-1 : 2021

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e per conto del CEO della società,

Martens Ludo

Ludo Mertens

6.5 Resterende risici 6

7 MONTERING....7

7.1 Placering af apparatet....7

6.5 Resterende risici
