NÁVOD NA OBSLUHU POWP6011 PowerPlus

5.4 Používanie elektrického náradia a starostlivosť oň ................................................ 5

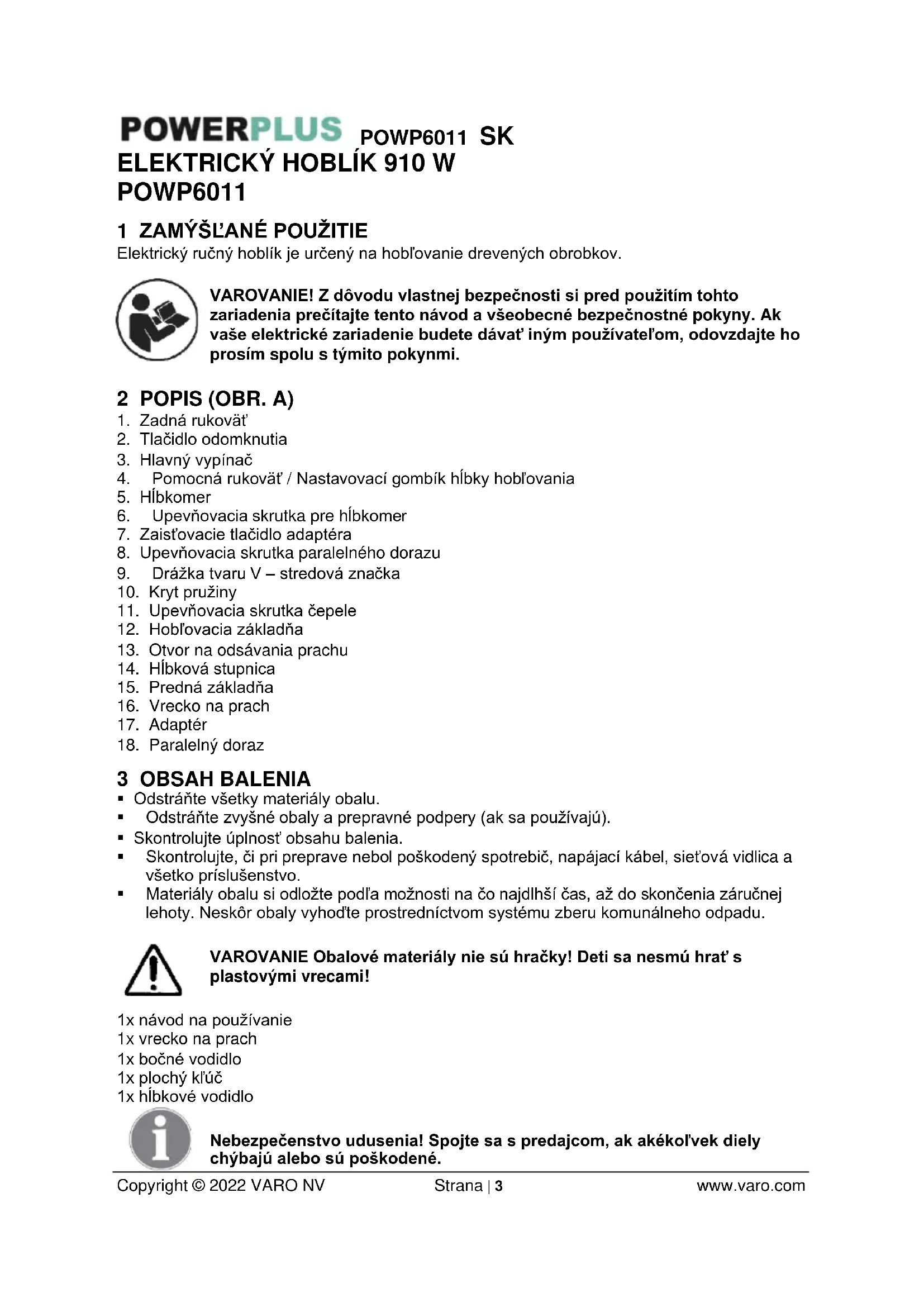

Elektrický ručný hoblík je určený na hobľovanie drevených obrobkov. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. A)

4. Pomocná rukoväť / Nastavovací gombík hĺbky hobľovania

8. Upevňovacia skrutka paralelného dorazu

12. Hobľovacia základňa

• Odstráňte všetky materiály obalu.

• Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).

• Skontrolujte úplnosť obsahu balenia.

• Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.

• Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu. VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrať s plastovými vrecami! 1x návod na používanie 1x vrecko na prach 1x bočné vodidlo 1x plochý kľúč 1x hĺbkové vodidlo Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékoľvek diely chýbajú alebo sú poškodené.POWP6011 SK Copyright © 2022 VARO NV Strana | 4 www.varo.com 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

V súlade so základnými platnými bezpečnostnými normami Európskych smerníc.

Noste ochranné rukavice 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.POWP6011 SK Copyright © 2022 VARO NV Strana | 5 www.varo.com

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..

• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.POWP6011 SK Copyright © 2022 VARO NV Strana | 6 www.varo.com

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

• Nástroj nepoužívajte, ak nebol úplne nastavený podľa pokynov.

• Pred hobľovaním nechajte nástroj bežať bez zaťaženia, čím skontrolujete, či sú nože správne vyvážené.

• Nástroj nikdy nezaťažujte natoľko, že sa motor zastaví.

• Pri hobľovaní sa môžu v drážkach zhromažďovať hobliny. Hobliny neodstraňujte rukami - použite kúsok dreva,

• Používajte len valec na nôž a nože dodané s týmto nástrojom.

• Používajte len originálne príslušenstvo.

• Používajte len ostré nože.

• Ak chcete vykonať na nástroji úpravy, vypnite ho, počkajte, kým sa valec zastaví a odpojte ho od prívodu prúdu.

• Vypnite nástroj a počkajte, kým sa nezastavia nože a až potom nástroj položte. Zmenšite hĺbku hobľovania a zabráňte tak kontaktu medzi nožmi a inými predmetmi.

• Obe čepele meňte súčasne, v opačnom prípade spôsobí výsledná nerovnováha vibrácie a skráti životnosť čepele a nástroja.

• Po dlhej dobe činnosti sa nedotýkajte externých kovových častí a čepelí. Môžu byť veľmi horúce a spôsobiť zranenie.

• S čepeľami narábajte veľmi opatrne. Pred činnosťou skontrolujte, či sú inštalačné skrutky čepelí bezpečne utiahnuté.

• Pred položením nástroja počkajte, kým sa zastavia nože.

• Pred použitím nástroja sa ubezpečte, že boli nože správne namontované. 7 NASTAVENIA/ÚPRAVY Varovanie! Čepele sú ostré, pri ich výmene dbajte na mimoriadnu opatrnosť.

7.1 Výmena nožov (obr. 1)

• Nástroj položte na stôl na hobľovaciu základňu (12) , tak aby smerovala k vám.

• Uvoľnite skrutky (11) o niekoľko závitov, len toľko, aby bolo možné čepeľ vysunúť.

• Zatlačte a vysuňte hobľovaciu čepeľ kusom dreva z valca čepele a súčasne stlačte bočný kryt pružiny (10). Poznámka: Pri vyberaní čepele dávajte pozor na orientáciu hrany čepele, aby bola nová čepeľ správne namontovaná. Poznámka: Pri inštalácii čepelí najprv vyčistite všetky úlomky alebo cudzie predmety, ktoré sú prilepené na valci čepele a samotnej čepeli. Použite čepele s rovnakými rozmermi a hmotnosťou, v opačnom prípade bude valec oscilovať a vibrovať, hobľovacia činnosť bude slabá, prípadne môže dôjsť k poškodeniu stroja.

• Ak je to potrebné, buď obráťte čepeľ hoblíka alebo čepeľ vymeňte. Stlačte kryt pružiny a čepeľ vložte zo strany krytu pružiny do otvoru pre uchytenie čepele, kým sa neumiestni do stredu proti valcu čepele.POWP6011 SK Copyright © 2022 VARO NV Strana | 7 www.varo.com

• Znovu utiahnite skrutky.

• Postup zopakujte s druhou čepeľou. Pred výmenou nožov vždy odpojte nástroj od prívodu prúdu.

7.2 Nastavenie hobľovacej hĺbky (obr. 2)

• Otáčajte nastavovacím gombíkom (4), kým nedosiahnete požadovanú hĺbku hobľovania.

• Nastavenie hĺbky si môžete prečítať na hĺbkomeri.

7.3 Vysávanie prachu (obr. 3)

Otvor na odsávanie prachu sa spolu s vreckom na prach starajú o odsávanie prachu z pracovného povrchu. Podľa potreby je možné adaptér pripevniť na ľavú alebo pravú stranu hoblíka.

7.4 Výmena hnacieho remeňa (obr. 4)

Pred vykonávaním akýchkoľvek prác na stroji, vytiahnite elektrickú zástrčku.

• Povoľte tri skrutky a odstráňte kryt remeňa a starý hnací remeň.

• Najprv namontujte nový hnací remeň rovnakej veľkosti a rozmerov na malé koleso. Hnací remeň uložte na veľké koleso a súčasne otáčajte veľkým kolesom.

• Znovu pripevnite kryt remeňa k plášťu zariadenia a kryt upevnite skrutkami. Zabezpečte, aby remeň nemal medzi hriadeľom motora a hriadeľom pohonu vôľu väčšiu ako 5 mm. 8 PREVÁDZKA

8.1 Zapnutie a vypnutie

• Nástroj zapnete tak, že podržíte tlačidlo odomknutia (2) stlačené a stlačíte hlavný vypínač (3).

• Nástroj vypnete tak, že pustíte hlavný vypínač (3).

• Pred prevádzkou si zvoľte želanú hĺbku úberu.

• Je vhodné zvoliť plytšiu hĺbku úberu a hobľovací proces niekoľkokrát zopakovať, kým nedosiahnete požadovanú hĺbku.

• V prednej základni je drážka tvaru V, ktorá umožňuje skosenie hrán obrobku.

8.4 Použitie vodidla v tvare T (obr. 5)

Vodidlo v tvare T sa používa na hobľovanie pozdĺž hrán a možno ho namontovať buď na ľavú alebo na pravú stranu hoblíka.

Hĺbkové vodidlo v tvare L sa používa spolu s vodidlom v tvare T na vytváranie drážok. Hĺbka drážkovania je určená hĺbkou rezu a počtom prechodov pozdĺž obrobku. Maximálna hĺbka drážky je 12,5 mm po niekoľkých prechodoch po 2 mm na jedenkrát. Maximálna šírka drážkového rezu je 82 mm a je určená nastavením vodidla T.

• Nástroj postavte na rovný povrch tak, aby zadná základňa bola zarovno s povrchom, paralelný doraz nastavte tak, aby sa vzdialenosť medzi spodným povrchom paralelného dorazu a rovným povrchom rovnala požadovanej hĺbke drážkovania, utiahnite upevňovaciu skrutku paralelného dorazu.

• Nastavte nastavovací gombík hĺbky úberu na vhodnú hĺbku.

• Hobľujte tak, že rovný povrch vodidla T bude tesne doliehať na okraj obrobku. Hobľovanie opakujte, kým nebude spodný povrch paralelného dorazu zarovnaný s povrchom obrobku.

9 ODSTRAŇOVANIE PORÚCH

Ak sa počas normálnej prevádzky vyskytnú nasledujúce udalosti, musíte okamžite prerušiť prívod energie a nástroj nechať dôkladne skontrolovať a opraviť kvalifikovanej osobe:

• Rotujúce časti sa zaseknú alebo sa rýchlosť nezvyčajne zníži.

• Nástroj sa nezvyčajne trasie a zároveň vydáva nezvyčajný hluk.

• Kryt motora sa nezvyčajne zahreje.

• V okolí oblasti motora sa objavujú iskry.

10 ČISTENIE A ÚDRŽBA

Varovanie! Pred vykonávaním akýchkoľvek prác na zariadení, odpojte elektrickú zástrčku.

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom. Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atď. Tieto rozpúšťadlá môžu poškodiť plastové diely.

10.2 Kontrola a výmena uhlíkových kief

Uhlíkové kefy sa musia pravidelne kontrolovať.

• Keď sú opotrebované, hneď ich vymeňte.

• Namontujte držiaky uhlíkových kief.

• Po montáži nových uhlíkových kief nechajte stroj bežať bez zaťaženia 15 minút. Používajte len správny typ uhlíkových kief.

Ak je pripojovací kábel (alebo sieťová vidlica) poškodený, musí sa vymeniť. Pripojovací kábel smie vymeniť iba kvalifikovaná osoba (kvalifikovaný elektrikár).POWP6011 SK Copyright © 2022 VARO NV Strana | 9 www.varo.com 11 TECHNICKÉ ÚDAJE Menovité napätie 230 V Menovitá frekvencia 50 Hz Menovitý výkon 910 W Rýchlosť rotácie

Ochranná trieda Trieda II Medz. stupeň ochrany IP20 Dĺžka kábla 4 m Šírka hobľovania 82 mm Hĺbka hobľovania 0 – 3,5 mm Hĺbka drážky 0 – 12 mm Motor s uhlíkovými kefkami Áno Mäkká rukoväť Áno Funkcia ochrany pred nožom Áno Odsávanie prachu vľavo/vpravo Áno Nastaviteľná hĺbka hobľovania Áno 12 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 86dB(A) Hladina akustického výkonu LwA 97dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie) 3,6 m/s² K = 1,5 m/s² 13 SKLADOVANIE

• Priebežne čistíme celé zariadenie a jeho príslušenstvo.

• Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám.

• Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste.

• Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.POWP6011 SK Copyright © 2022 VARO NV Strana | 10 www.varo.com 14 ZÁRUKA

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe. 15 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom. Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWP6011 SK Copyright © 2022 VARO NV Strana | 11 www.varo.com

16 VYHLÁSENIE O ZHODE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier - BELGICKO vyhlasuje, že Výrobok: Elektrický hoblík Obchodná známka: POWERplus Model: POWP6011 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EÚ 2006/42/ES 2014/30/EÚ Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN62841-1 : 2015 EN62841-2-14 : 2015 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti, Philippe Vankerkhove Regulačné záležitosti – Compliance Manager 07/06/2022, Lier – BelgiumPOWP6011 RO Copyright © 2022 VARO NV Pagina | 1 www.varo.com
