ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Fortress 900 V3 NGS

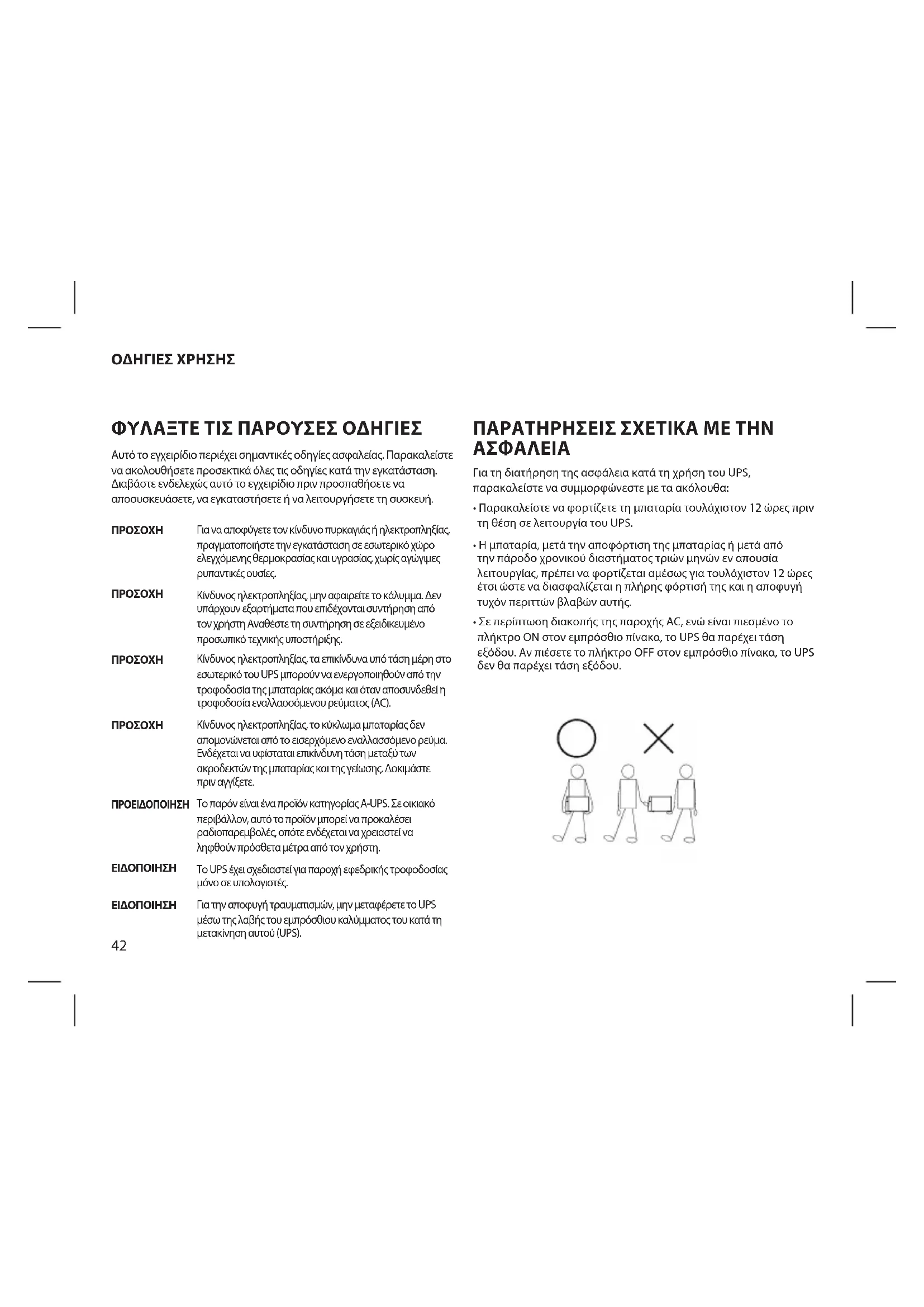

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ

ΦΥΛΑΞΤΕ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ Για τη διατήρηση της ασφάλεια κατά τη χρήση του UPS, παρακαλείστε να συμμορφώνεστε με τα ακόλουθα:

• Παρακαλείστε να φορτίζετε τη μπαταρία τουλάχιστον 12 ώρες πριν τη θέση σε λειτουργία του UPS.

• Η μπαταρία, μετά την αποφόρτιση της μπαταρίας ή μετά από την πάροδο χρονικού διαστήματος τριών μηνών εν απουσία λειτουργίας, πρέπει να φορτίζεται αμέσως για τουλάχιστον 12 ώρες έτσι ώστε να διασφαλίζεται η πλήρης φόρτισή της και η αποφυγή τυχόν περιττών βλαβών αυτής.

• Σε περίπτωση διακοπής της παροχής AC, ενώ είναι πιεσμένο το πλήκτρο ON στον εμπρόσθιο πίνακα, το UPS θα παρέχει τάση εξόδου. Αν πιέσετε το πλήκτρο OFF στον εμπρόσθιο πίνακα, το UPS δεν θα παρέχει τάση εξόδου. Αυτό το εγχειρίδιο περιέχει σημαντικές οδηγίες ασφαλείας. Παρακαλείστε να ακολουθήσετε προσεκτικά όλες τις οδηγίες κατά την εγκατάσταση. Διαβάστε ενδελεχώς αυτό το εγχειρίδιο πριν προσπαθήσετε να αποσυσκευάσετε, να εγκαταστήσετε ή να λειτουργήσετε τη συσκευή.

Για να αποφύγετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, πραγματοποιήστε την εγκατάσταση σε εσωτερικό χώρο ελεγχόμενης θερμοκρασίας και υγρασίας, χωρίς αγώγιμες ρυπαντικές ουσίες.

Κίνδυνος ηλεκτροπληξίας, μην αφαιρείτε το κάλυμμα. Δεν υπάρχουν εξαρτήματα που επιδέχονται συντήρηση από τον χρήστη Αναθέστε τη συντήρηση σε εξειδικευμένο προσωπικό τεχνικής υποστήριξης.

Κίνδυνος ηλεκτροπληξίας, τα επικίνδυνα υπό τάση μέρη στο εσωτερικό του UPS μπορούν να ενεργοποιηθούν από την τροφοδοσία της μπαταρίας ακόμα και όταν αποσυνδεθεί η τροφοδοσία εναλλασσόμενου ρεύματος (AC).

Κίνδυνος ηλεκτροπληξίας, το κύκλωμα μπαταρίας δεν απομονώνεται από το εισερχόμενο εναλλασσόμενο ρεύμα. Ενδέχεται να υφίσταται επικίνδυνη τάση μεταξύ των ακροδεκτών της μπαταρίας και της γείωσης. Δοκιμάστε πριν αγγίξετε. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το παρόν είναι ένα προϊόν κατηγορίας A-UPS. Σε οικιακό περιβάλλον, αυτό το προϊόν μπορεί να προκαλέσει ραδιοπαρεμβολές, οπότε ενδέχεται να χρειαστεί να ληφθούν πρόσθετα μέτρα από τον χρήστη.

Το UPS έχει σχεδιαστεί για παροχή εφεδρικής τροφοδοσίας μόνο σε υπολογιστές.

Για την αποφυγή τραυματισμών, μην μεταφέρετε το UPS μέσω της λαβής του εμπρόσθιου καλύμματος του κατά τη μετακίνηση αυτού (UPS).43

ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΝΤΕΛΟΥ ΕΙΣΑΓΩΓΗ FORTRESS 600 V2/V3 400VA / 240W Μπαταρία: 1x 12V/4.5Ah FORTRESS 900 V2/V3 600VA / 360W Μπαταρία: 1x 12V/7Ah FORTRESS 1200 V2/V3 800VA / 480W Μπαταρία: 1x12V/9Ah Φωτεινή ένδειξη LED όταν το UPS είναι εκτός λειτουργίας

1. Φωτεινή ένδειξη LED φόρτισης μπαταρίας: φωτίζεται όταν το UPS

είναι συνδεδεμένο στην κεντρική παροχή ρεύματος.

2. Φωτεινή ένδειξη LED διακοπής ρεύματος: φωτίζεται όταν το UPS

εντοπίζει διακοπή ρεύματος.

3. Υποδεικνύει υπερφόρτωση στο UPS. Υποδεικνύει επίσης ότι

το UPS θα τερματίσει σε λιγότερο από 30 δευτερόλεπτα όταν υπάρχει διακοπή ρεύματος.

4. Πλήκτρο ON/OFF: ενεργοποιεί και απενεργοποιεί το UPS.

Πιέστε το και απελευθερώστε το για να το ενεργοποιήσετε Πιέστε το και απελευθερώστε το για να το απενεργοποιήσετε ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Μοντέλο FORTRESS 600/900/1200 V2/V3 Τάση συνεχούς ρεύματος (DC) μακράς εφεδρικής τροφοδοσίας 12VDC Τύπος φορτίου Υπολογιστής, προβολέας Τάση εισόδου 230v Συχνότητα εισόδου 50Hz Τάση εξόδου 230v Συχνότητα εξόδου 50/60Hz Συντελεστής ισχύος PF = 0,6 (όταν το εύρος εισόδου είναι -35% έως -23%, PF = 0,45) Χρόνος εφεδρικής τροφοδοσίας 5-10 λεπτά (ανάλογα με το φορτίο) Χρόνος μεταγωγής 10ms Προστασία έναντι βραχυκυκλώματος Διακόπτης κυκλώματος, περιορισμένη τάση ρεύματος εξόδου σε λειτουργία εναλλάκτη Αποτελεσματικότητα ισχύος >80% σε λειτουργία εναλλάκτη Θερμοκρασία 0°C ~ 40°C Υγρασία 10% ~ 90% Οθόνη Οθόνη LED: AC, φόρτιση, αναστροφή, σε κατάσταση

5. Συνδέστε σε AC: πιέστε τον διακόπτη του πίνακα για να

ενεργοποιήσετε το UPS. Φωτίζεται το πράσινο LED και το κίτρινο LED. Στη συνέχεια μπορείτε να ενεργοποιήσετε τον υπολογιστή

6. Κατάσταση λειτουργίας μπαταρίας: πιέστε τον διακόπτη του

πίνακα που ενεργοποιεί το UPS. Φωτίζεται το κόκκινο LED. Στη συνέχεια μπορείτε να ενεργοποιήσετε τον υπολογιστή σας κ.λπ.

7. Φυσιολογική ενεργοποίηση του UPS: πιέστε τον διακόπτη του

πίνακα που ενεργοποιεί το UPS.

8. Φυσιολογική απενεργοποίηση του UPS: πιέστε τον διακόπτη του

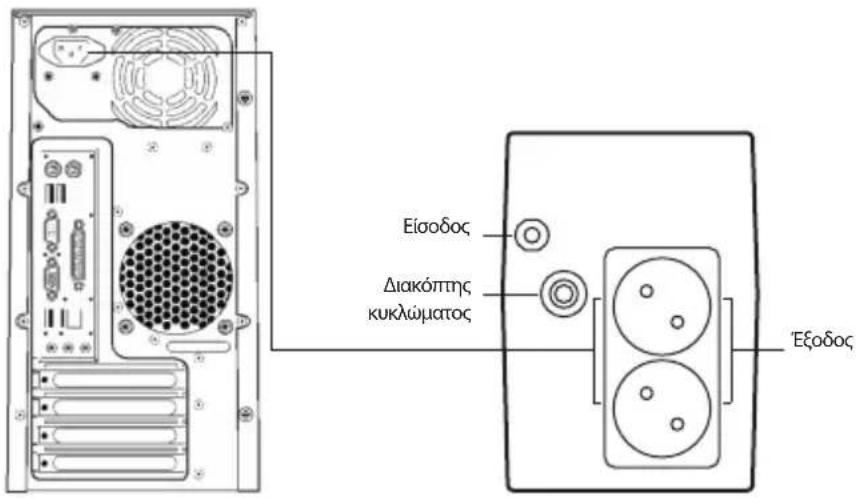

πίνακα που απενεργοποιεί το UPS. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ Εγκατάσταση για τυπικό UPS

1. Τερματίστε τη λειτουργία της συσκευής κατανάλωσης ρεύματος

(για παράδειγμα τον υπολογιστή) και αποσυνδέστε το καλώδιο τροφοδοσίας.

2. Τοποθετήστε το UPS στην κατάλληλη θέση (σύμφωνα με το

3. Συνδέστε τη συσκευή κατανάλωσης ρεύματος (για παράδειγμα

τον υπολογιστή) στο UPS.

4. Εισαγάγετε το βύσμα στην πρίζα AC (βεβαιωθείτε ότι η γείωση

είναι ορθώς συνδεδεμένη).

Η μπαταρία του UPS είναι ένα αναλώσιμο στοιχείο με εγγύηση 6 μηνών από την ημερομηνία αγοράς. Αν στο μέλλον παραστεί η ανάγκη απόρριψης του προϊόντος, λάβετε υπόψη: Πως τα απόβλητα ηλεκτρονικών προϊόντων δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Ανακυκλώστε το στις διαθέσιμες εγκαταστάσεις. Αποταθείτε στις αρμόδιες Τοπικές Αρχές ή στον εμπορικό αντιπρόσωπο για πληροφορίες σχετικά με την ανακύκλωση. (Οδηγία περί απόρριψης Ηλεκτρονικών και Ηλεκτρικών Συσκευών) Σύμπτωμα Πιθανή αιτία Επιδιόρθωση Καμία ένδειξη LED στο μπροστινό

1. Αδύναμη μπαταρία. 1. Φορτίστε την μπαταρία για έως 8 ώρες.

2. Ελαττωματική μπαταρία. 2. Αντικαταστήστε με τον ίδιο τύπο μπαταρίας.

3. Ο διακόπτης τροφοδοσίας δεν είναι

3. Πατήστε ξανά τον διακόπτη τροφοδοσίας.

Ο βομβητής συναγερμού ηχεί συνεχώς όταν η παροχή AC είναι κανονική. Υπερφόρτωση του UPS. Επαληθεύστε ότι το φορτίο ταιριάζει με τη δυνατότητα του UPS που καθορίζεται στις προδιαγραφές. Όταν υπάρχει διακοπή ρεύματος, ο χρόνος υποστήριξης μειώνεται.

1. Υπερφόρτωση του UPS. 1. Αφαιρέστε μερικά μη κρίσιμα φορτία.

2. Η τάση της μπαταρίας είναι πολύ χαμηλή. 2. Φορτίστε την μπαταρία για 8 ώρες ή

3. Ελαττωματική μπαταρία λόγω υψηλής

θερμοκρασίας λειτουργίας ή ακατάλληλης χρήσης της μπαταρίας.

3. Αντικαταστήστε με τον ίδιο τύπο μπαταρίας.

Η παροχή ρεύματος είναι κανονική αλλά το LED αναβοσβήνει. Το καλώδιο τροφοδοσίας είναι χαλαρό. Συνδέστε σωστά το καλώδιο τροφοδοσίας. Εάν προκύψουν ανώμαλες καταστάσεις που δεν αναφέρονται παραπάνω, καλέστε αμέσως τους τεχνικούς εξυπηρέτησης. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ46
