NAUDOJIMO INSTRUKCIJA Fortress 900 V3 NGS

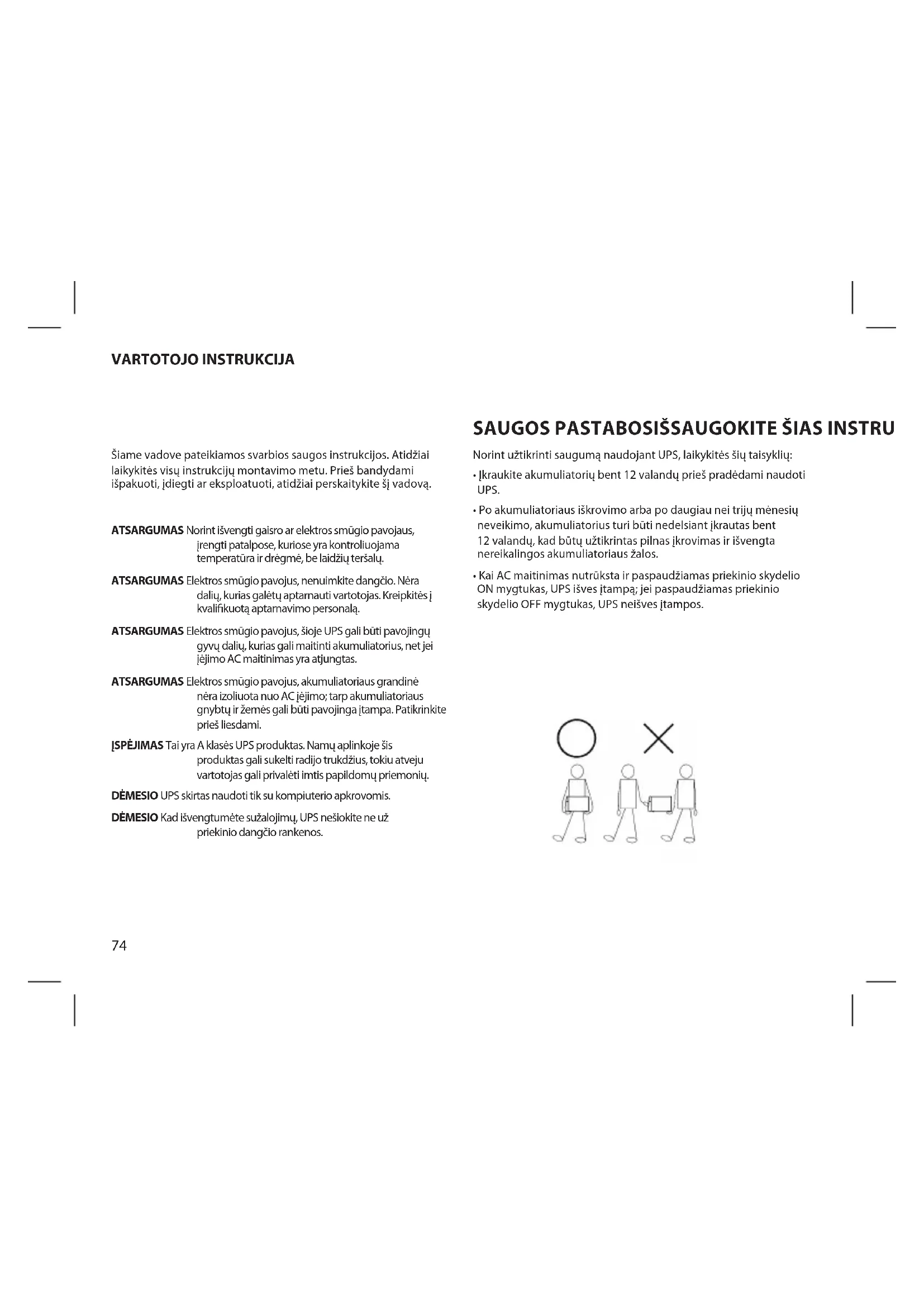

Norint užtikrinti saugumą naudojant UPS, laikykitės šių taisyklių:

• Įkraukite akumuliatorių bent 12 valandų prieš pradėdami naudoti UPS.

• Po akumuliatoriaus iškrovimo arba po daugiau nei trijų mėnesių neveikimo, akumuliatorius turi būti nedelsiant įkrautas bent 12 valandų, kad būtų užtikrintas pilnas įkrovimas ir išvengta nereikalingos akumuliatoriaus žalos.

• Kai AC maitinimas nutrūksta ir paspaudžiamas priekinio skydelio ON mygtukas, UPS išves įtampą; jei paspaudžiamas priekinio skydelio OFF mygtukas, UPS neišves įtampos. Šiame vadove pateikiamos svarbios saugos instrukcijos. Atidžiai laikykitės visų instrukcijų montavimo metu. Prieš bandydami išpakuoti, įdiegti ar eksploatuoti, atidžiai perskaitykite šį vadovą. ATSARGUMAS Norint išvengti gaisro ar elektros smūgio pavojaus, įrengti patalpose, kuriose yra kontroliuojama temperatūra ir drėgmė, be laidžių teršalų. ATSARGUMAS Elektros smūgio pavojus, nenuimkite dangčio. Nėra dalių, kurias galėtų aptarnauti vartotojas. Kreipkitės į kvalikuotą aptarnavimo personalą. ATSARGUMAS Elektros smūgio pavojus, šioje UPS gali būti pavojingų gyvų dalių, kurias gali maitinti akumuliatorius, net jei įėjimo AC maitinimas yra atjungtas. ATSARGUMAS Elektros smūgio pavojus, akumuliatoriaus grandinė nėra izoliuota nuo AC įėjimo; tarp akumuliatoriaus gnybtų ir žemės gali būti pavojinga įtampa. Patikrinkite prieš liesdami. ĮSPĖJIMAS Tai yra A klasės UPS produktas. Namų aplinkoje šis produktas gali sukelti radijo trukdžius, tokiu atveju vartotojas gali privalėti imtis papildomų priemonių. DĖMESIO UPS skirtas naudoti tik su kompiuterio apkrovomis. DĖMESIO Kad išvengtumėte sužalojimų, UPS nešiokite ne už priekinio dangčio rankenos.75 LIETUVIŲ

1. Baterijos įkrovimo lemputė: užsidega, kai UPS prijungtas prie

2. Energijos tiekimo sutrikimo lemputė: užsidega, kai UPS aptinka

elektros tiekimo nutrūkimą.

3. Nurodo UPS perkrovą. Taip pat nurodo, kad UPS išsijungs per

mažiau nei trisdešimt sekundžių, jei įvyks elektros tiekimo nutrūkimas.

4. ĮJUNGIMO/IŠJUNGIMO mygtukas: įjungia ir išjungia UPS.

Paspauskite ir atleiskite, kad įjungtumėte Paspauskite ir atleiskite, kad išjungtumėte

PAGRINDINĖS SPECIFIKACIJOS

Modelis FORTRESS 600/900/1200 V2/V3 Ilgos atsarginės DC įtampos 12VDC Krovinio tipas Kompiuteris, ekranas Įėjimo įtampa 230V Įėjimo dažnis 50Hz Išėjimo įtampa 230V Išėjimo dažnis 50/60Hz Galios koecientas PF=0.6 (kai įėjimo diapazonas yra nuo -35% iki -23%, PF=0.45) Atsarginis laikas 5-10 minučių (priklauso nuo apkrovos) Perdavimo laikas 10ms Trumpųjų jungimų apsauga Saugiklis, ribota išėjimo srovė inverterio režime Efektyvumas >80% inverterio režime Temperatūra 0°C ~ 40°C Drėgmė 10% ~ 90% Ekranas LED ekranas: AC, įkrovimas, inverteris

5. Prijunkite prie AC: paspauskite pultelio jungiklį, kad įjungtumėte

UPS, užsidega žalias ir geltonas LED, tada galite įjungti savo kompiuterį ir t.t.

6. Baterijos režimas: paspauskite pultelio jungiklį, kad įjungtumėte

UPS, užsidega raudonas LED, tada galite įjungti savo kompiuterį ir t.t.

7. Paprastai UPS įjungimas: paspauskite pultelio jungiklį, kad

8. Paprastai UPS išjungimas: paspauskite pultelio jungiklį, kad

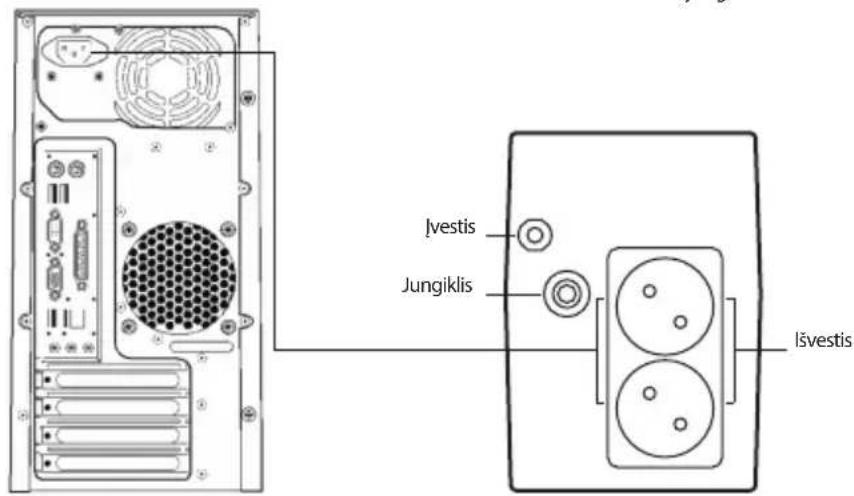

Standartinio UPS įrengimas

1. Išjunkite apkrovą (pavyzdžiui, kompiuterį), ištraukite elektros

2. Pastatykite UPS tinkamoje vietoje (pagal instrukciją).

3. Prijunkite apkrovą (pavyzdžiui, kompiuterį) prie UPS.

4. Prijunkite kištuką prie AC elektros lizdo (įsitikinkite, kad GND gerai

prijungtas). Įvestis Jungiklis Išvestis77 LIETUVIŲ Pastaba: UPS baterija yra vartojama prekė, kuriai taikoma 6 mėnesių garantija nuo pirkimo datos. Jei ateityje turėsite išmesti šį gaminį, atkreipkite dėmesį, kad: Elektrinių gaminių atliekos neturėtų būti šalinamos kartu su buitinėmis atliekomis. Jei įmanoma, perdirbkite. Kreipkitės į vietinę valdžios instituciją ar pardavėją dėl perdirbimo patarimų. (Elektrinės ir elektroninės įrangos atliekų direktyva) Simptomas Galima priežastis Sprendimas Nėra LED ekrano ant priekinio skydelio. 1. Silpna baterija. 1. Įkraukite bateriją iki 8 valandų.

2. Sugedusi baterija. 2. Pakeiskite tuo pačiu baterijos tipu.

3. Maitinimo jungiklis nėra paspaustas. 3. Vėl paspauskite maitinimo jungiklį.

Pavojaus signalas nuolat pypsi, kai kintamosios srovės tiekimas yra normalus. UPS perkrova. Patikrinkite, ar apkrova atitinka specikacijose nurodytą UPS talpą. Kai nutrūksta maitinimas, sutrumpėja atsarginių kopijų kūrimo laikas.

1. UPS perkrova. 1. Pašalinkite kai kurias neesmines apkrovas.

2. Baterijos įtampa yra per žema. 2. Įkraukite bateriją 8 valandas ar ilgiau.

3. Sugedusi baterija dėl aukštos temperatūros

darbo aplinkos arba netinkamo baterijos naudojimo.

3. Pakeiskite tuo pačiu baterijos tipu.

Maitinimas yra normalus, bet LED mirksi. Maitinimo laidas yra laisvas. Tinkamai prijunkite maitinimo laidą. Jei atsiranda nenormalių situacijų, kurios nenurodytos aukščiau, nedelsdami kreipkitės į techninę tarnybą. PROBLEMŲ SPRENDIMAStechnical support: www.ngs.eu/support www.ngs.eu
