BRUKSANVISNING Fortress 900 V3 NGS

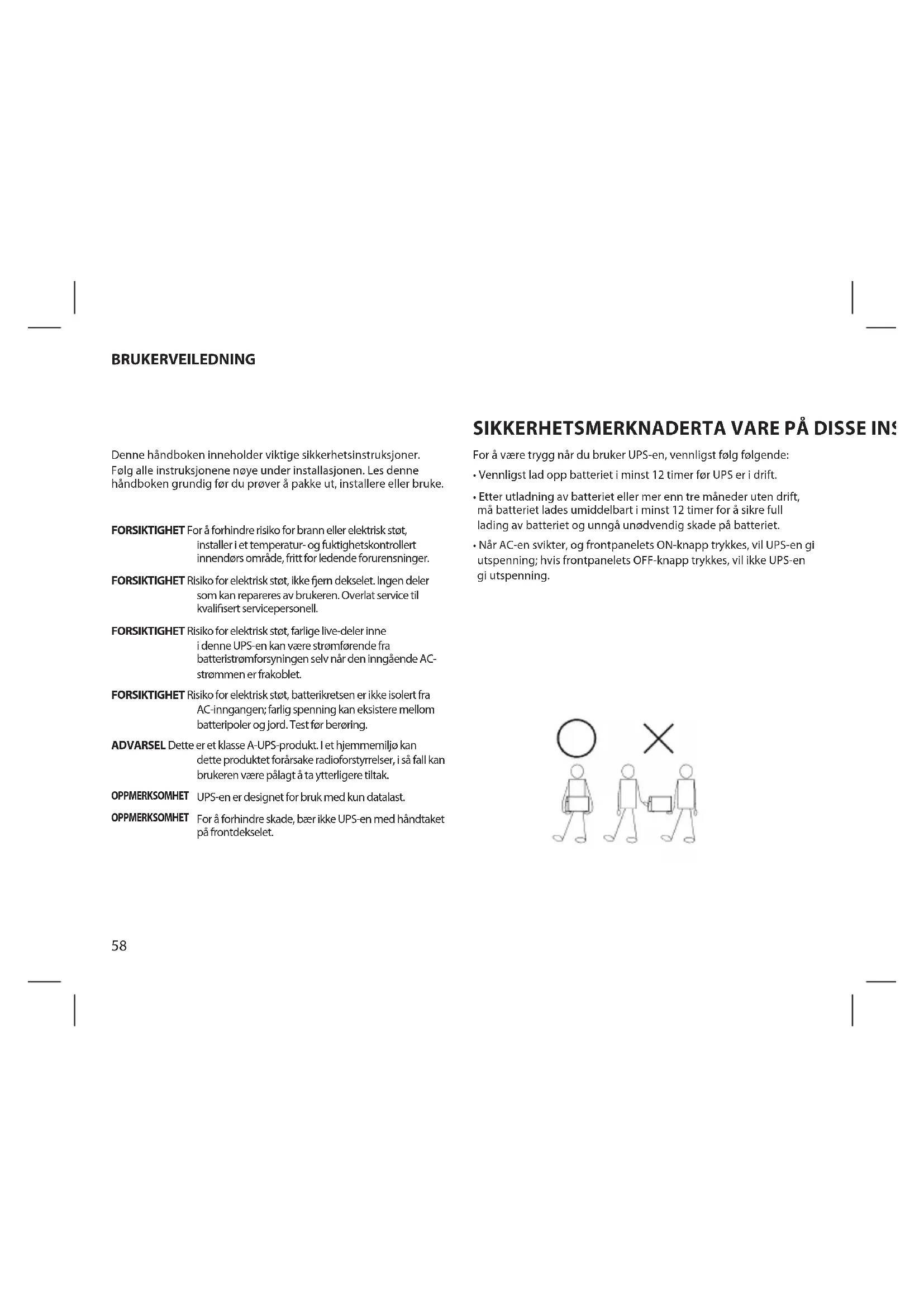

For å være trygg når du bruker UPS-en, vennligst følg følgende:

• Vennligst lad opp batteriet i minst 12 timer før UPS er i drift.

• Etter utladning av batteriet eller mer enn tre måneder uten drift, må batteriet lades umiddelbart i minst 12 timer for å sikre full lading av batteriet og unngå unødvendig skade på batteriet.

• Når AC-en svikter, og frontpanelets ON-knapp trykkes, vil UPS-en gi utspenning; hvis frontpanelets OFF-knapp trykkes, vil ikke UPS-en gi utspenning. Denne håndboken inneholder viktige sikkerhetsinstruksjoner. Følg alle instruksjonene nøye under installasjonen. Les denne håndboken grundig før du prøver å pakke ut, installere eller bruke. FORSIKTIGHET For å forhindre risiko for brann eller elektrisk støt, installer i et temperatur- og fuktighetskontrollert innendørs område, fritt for ledende forurensninger. FORSIKTIGHET Risiko for elektrisk støt, ikke ern dekselet. Ingen deler som kan repareres av brukeren. Overlat service til kvalisert servicepersonell. FORSIKTIGHET Risiko for elektrisk støt, farlige live-deler inne i denne UPS-en kan være strømførende fra batteristrømforsyningen selv når den inngående AC- strømmen er frakoblet. FORSIKTIGHET Risiko for elektrisk støt, batterikretsen er ikke isolert fra AC-inngangen; farlig spenning kan eksistere mellom batteripoler og jord. Test før berøring. ADVARSEL Dette er et klasse A-UPS-produkt. I et hjemmemiljø kan dette produktet forårsake radioforstyrrelser, i så fall kan brukeren være pålagt å ta ytterligere tiltak. OPPMERKSOMHET UPS-en er designet for bruk med kun datalast. OPPMERKSOMHET For å forhindre skade, bær ikke UPS-en med håndtaket på frontdekselet.59 NORSK MODELLSPESIFIKASJONER INTRODUKSJON FORTRESS 600 V2/V3 400VA / 240W Batteri: 1x 12V/4.5Ah FORTRESS 900 V2/V3 600VA / 360W Batteri: 1x 12V/7Ah FORTRESS 1200 V2/V3 800VA / 480W Batteri: 1x12V/9Ah LED oine UPS

1. Batterilade-LED: lyser når UPS-en er koblet til strømnettet.

2. Strømbrudd LED: lyser når UPS-en oppdager strømbrudd.

3. Indikerer overbelastning i UPS. Indikerer også at UPS-en vil slå seg

av om mindre enn tretti sekunder når strømbrudd oppstår.

4. AV/PÅ-knapp: slår UPS-en på og av.

Trykk og slipp for å slå på Trykk og slipp for å slå av HOVEDSPESIFIKASJONER Modell FORTRESS 600/900/1200 V2/V3 Lang reservestrøm DC spenning 12VDC Lasttype Datamaskin, skjerm Inngangsspenning 230V Inngangsfrekvens 50Hz Utgangsspenning 230V Utgangsfrekvens 50/60Hz Eektfaktor PF=0.6 (når inngangsområdet er -35% til -23%, PF=0.45) Reservetid 5-10 minutter (avhengig av belastning) Overføringstid 10ms Kortslutningsbeskyttelse Kretsbryter, begrenset utgangsstrøm i omformer modus Eektivitet >80% i omformer modus Temperatur 0°C ~ 40°C Fuktighet 10% ~ 90% Display LED display: AC, lading, omformer

5. Koble til AC: trykk på bryteren på panelet for å slå på UPS-en,

grønn og gul LED lyser, og deretter kan du slå på datamaskinen osv.

6. Batterimodus: trykk på bryteren på panelet for å slå på UPS-en,

rød LED lyser, og deretter kan du slå på datamaskinen osv.

7. Normal UPS-påslag: trykk på bryteren på panelet for å slå på

8. Normal UPS-avslag: trykk på bryteren på panelet for å slå av

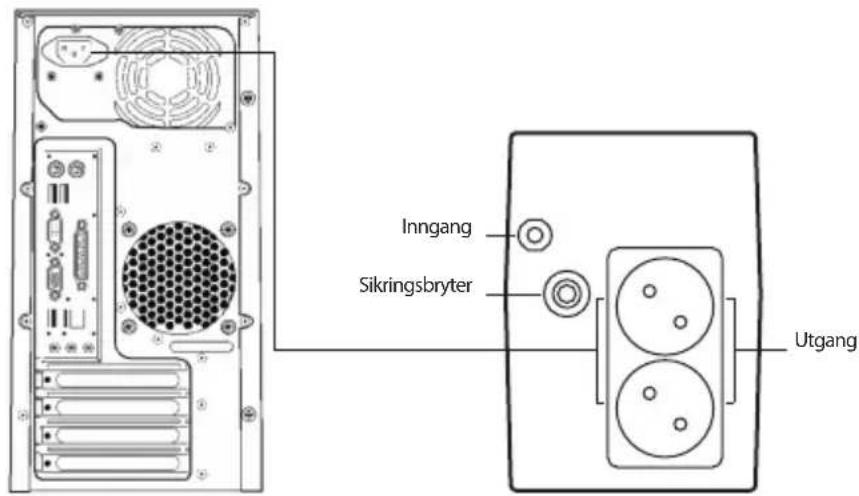

Installasjon for standard UPS

1. Slå av lasten (f.eks. PC), trekk ut nettledningen.

2. Plasser UPS-en på riktig sted (ifølge håndboken).

Inngang Sikringsbryter Utgang61 NORSK Merknad: UPS-batteriet er en forbruksvare med 6 måneders garanti fra kjøpsdatoen. Hvis du når som helst i fremtiden trenger å avhende dette produktet, vær oppmerksom på at: Avfall fra elektriske produkter skal ikke kastes sammen med husholdningsavfall. Vennligst resirkulere der fasiliteter nnes. Få råd om resirkulering av lokale myndigheter eller forhandler. (Direktiv om Elektrisk og Elektronisk Utstyr) Symptom Mulig årsak Løsning Ingen LED-skjerm på frontpanelet. 1. Svak batteri. 1. Lad batteriet i opptil 8 timer.

2. Defekt batteri. 2. Bytt ut med samme type batteri.

3. Strømbryteren er ikke trykket inn. 3. Trykk på strømbryteren igjen.

Alarmbuzzer piper kontinuerlig når strømforsyningen er normal. Overbelastning av UPS. Sjekk at belastningen samsvarer med UPS-kapasiteten som er spesisert i spesikasjonene. Ved strømbrudd reduseres backuptiden.

1. Overbelastning av UPS. 1. Fjern noen ikke-kritiske laster.

2. Batterispenningen er for lav. 2. Lad batteriet i 8 timer eller mer.

3. Defekt batteri på grunn av høye

driftstemperaturer eller feil bruk av batteriet.

3. Bytt ut med samme type batteri.

Strømmen er normal, men LED-lampen blinker. Strømledningen er løs. Koble til strømledningen på riktig måte. Hvis det oppstår unormale situasjoner som ikke er nevnt ovenfor, kontakt servicepersonell umiddelbart. FEILSØKING62
