KÄYTTÖOHJE Fortress 900 V3 NGS

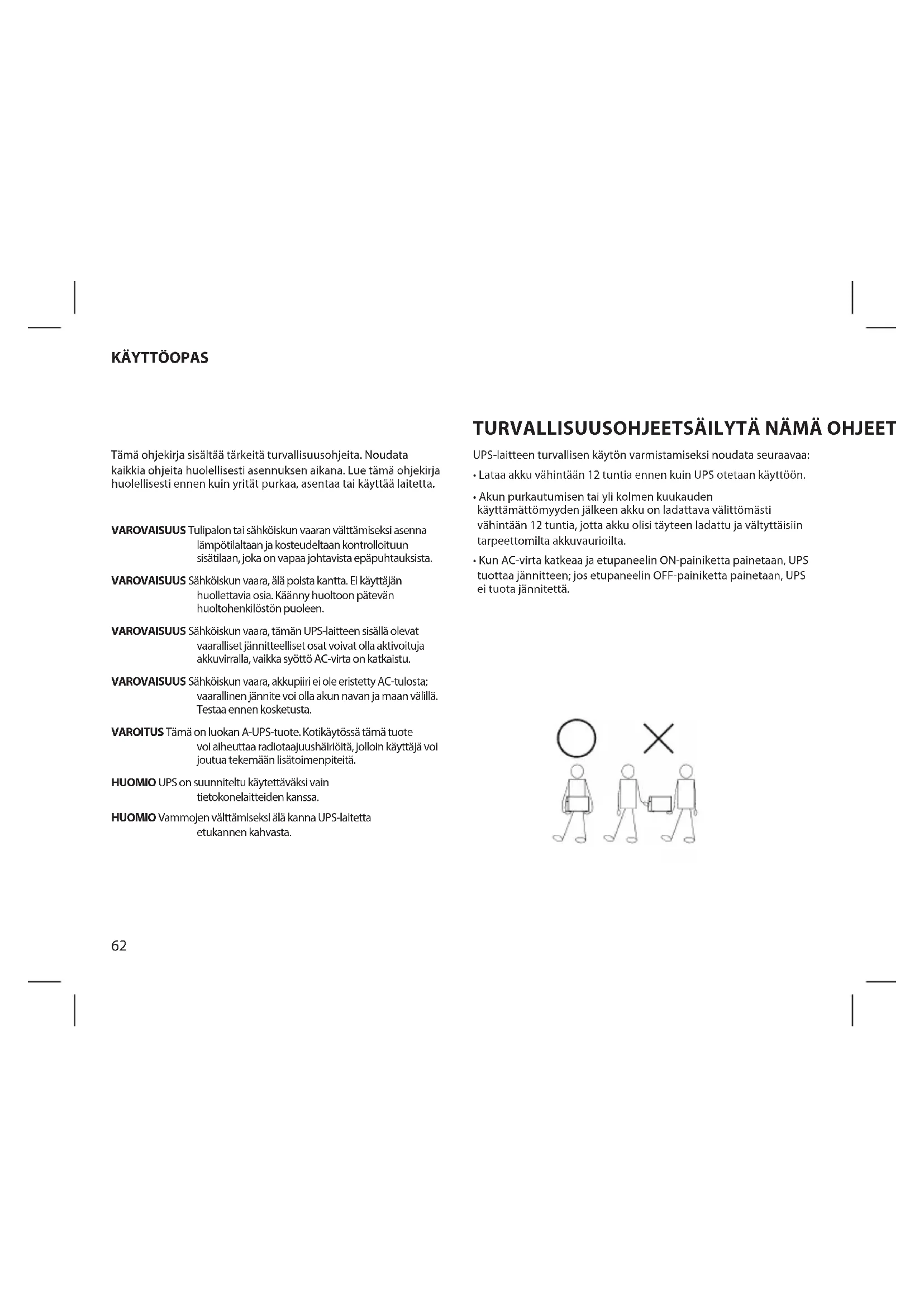

UPS-laitteen turvallisen käytön varmistamiseksi noudata seuraavaa:

• Lataa akku vähintään 12 tuntia ennen kuin UPS otetaan käyttöön.

• Akun purkautumisen tai yli kolmen kuukauden käyttämättömyyden jälkeen akku on ladattava välittömästi vähintään 12 tuntia, jotta akku olisi täyteen ladattu ja vältyttäisiin tarpeettomilta akkuvaurioilta.

• Kun AC-virta katkeaa ja etupaneelin ON-painiketta painetaan, UPS tuottaa jännitteen; jos etupaneelin OFF-painiketta painetaan, UPS ei tuota jännitettä. Tämä ohjekirja sisältää tärkeitä turvallisuusohjeita. Noudata kaikkia ohjeita huolellisesti asennuksen aikana. Lue tämä ohjekirja huolellisesti ennen kuin yrität purkaa, asentaa tai käyttää laitetta. VAROVAISUUS Tulipalon tai sähköiskun vaaran välttämiseksi asenna lämpötilaltaan ja kosteudeltaan kontrolloituun sisätilaan, joka on vapaa johtavista epäpuhtauksista. VAROVAISUUS Sähköiskun vaara, älä poista kantta. Ei käyttäjän huollettavia osia. Käänny huoltoon pätevän huoltohenkilöstön puoleen. VAROVAISUUS Sähköiskun vaara, tämän UPS-laitteen sisällä olevat vaaralliset jännitteelliset osat voivat olla aktivoituja akkuvirralla, vaikka syöttö AC-virta on katkaistu. VAROVAISUUS Sähköiskun vaara, akkupiiri ei ole eristetty AC-tulosta; vaarallinen jännite voi olla akun navan ja maan välillä. Testaa ennen kosketusta. VAROITUS Tämä on luokan A-UPS-tuote. Kotikäytössä tämä tuote voi aiheuttaa radiotaajuushäiriöitä, jolloin käyttäjä voi joutua tekemään lisätoimenpiteitä. HUOMIO UPS on suunniteltu käytettäväksi vain tietokonelaitteiden kanssa. HUOMIO Vammojen välttämiseksi älä kanna UPS-laitetta etukannen kahvasta.63 SUOMI

1. Akun latauksen LED: palaa, kun UPS on kytketty verkkoon.

2. Sähkökatkon LED: palaa, kun UPS havaitsee sähkökatkon.

3. Ilmaisee ylikuormituksen UPS ä. Ilmaisee myös, että UPS sammuu

alle kolmessakymmenessä sekunnissa sähkökatkon sattuessa.

4. PÄÄLLE/POIS-painike: käynnistää ja sammuttaa UPS.

Paina ja vapauta käynnistääksesi Paina ja vapauta sammuttaaksesi

Malli FORTRESS 600/900/1200 V2/V3 Pitkäkestoisen varavirran DC-jännite 12VDC Kuormalaji Tietokone, näyttö Syöttöjännite 230V Syöttötaajuus 50Hz Lähtöjännite 230V Lähtötaajuus 50/60Hz Tehokerroin PF=0.6 (kun syöttöalue on -35% - -23%, PF=0.45) Varavirran kestoaika 5-10 minuuttia (riippuu kuormasta) Siirtoaika 10ms Oikosulkusuojaus Katkaisija, rajoitettu lähtövirta invertteritilassa Tehon hyötysuhde >80% invertteritilassa Lämpötila 0°C ~ 40°C Kosteus 10% ~ 90% Näyttö LED-näyttö: AC, lataus, invertteri

5. Kytke AC: paina paneelin kytkintä käynnistääksesi UPS, vihreä ja

keltainen LED-valo syttyvät, sitten voit käynnistää tietokoneen jne.

6. Akku-tila: paina paneelin kytkintä käynnistääksesi UPS, punainen

LED-valo syttyy, sitten voit käynnistää tietokoneen jne.

7. Normaalisti UPS käynnistäminen: paina paneelin kytkintä

käynnistääksesi UPS.

8. Normaalisti UPS sammuttaminen: paina paneelin kytkintä

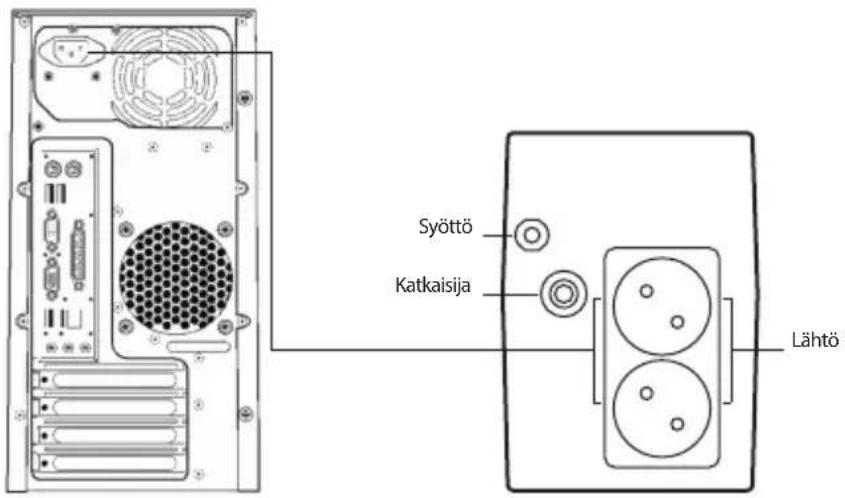

Standardi-UPS asennus

1. Sammuta kuorma (esim. PC), irrota verkkokaapeli.

2. Aseta UPS oikeaan paikkaan (ohjekirjan mukaan).

3. Liitä kuorma (esim. PC) UPS:ään.

4. Kytke pistoke AC-pistorasiaan (varmista, että GND on hyvin

kytketty). Syöttö Katkaisija Lähtö65 SUOMI Huomio: UPS akku on kulutustavara, jolla on 6 kuukauden takuu ostopäivästä. Jos joudut tulevaisuudessa hävittämään tämän tuotteen, huomaa, että: Sähköjätettä ei tule hävittää talousjätteiden mukana. Kierrätä viemällä asianmukaisin paikkoihin. Kysy neuvoja paikalliselta viranomaiselta tai jälleenmyyjältä. (Sähkö- ja elektroniikkaromudirektiivi) Oire Mahdollinen syy Ratkaisu Etupaneelissa ei näy LED-näyttöä. 1. Heikko akku. 1. Lataa akku enintään 8 tuntia.

2. Viallinen akku. 2. Vaihda saman tyyppiseen akkuun.

3. Virtakytkintä ei ole painettu. 3. Paina virtakytkintä uudelleen.

Hälytysääni soi jatkuvasti, kun verkkovirta on normaali. UPS ylikuormitus. Varmista, että kuorma vastaa UPS kapasiteettia, joka on määritelty teknisissä tiedoissa. Sähkökatkon sattuessa varmuuskopiointiaika lyhenee.

1. UPS ylikuormitus. 1. Poista joitakin ei-kriittisiä kuormia.

2. Akk jännite on liian alhainen. 2. Lataa akku 8 tuntia tai enemmän.

3. Viallinen akku korkean lämpötilan

käyttöympäristön tai akun virheellisen käytön vuoksi.

3. Vaihda saman tyyppiseen akkuun.

Verkko on normaali, mutta LED vilkkuu. Virtajohto on löysä. Kytke virtajohto kunnolla uudelleen. Jos ilmenee muita epänormaaleja tilanteita, joita ei ole lueteltu yllä, ota välittömästi yhteyttä huoltohenkilöstöön. VIANMÄÄRITYS66 ANVÄNDARMANUAL
