HASZNÁLATI ÚTMUTATÓ Fortress 900 V3 NGS

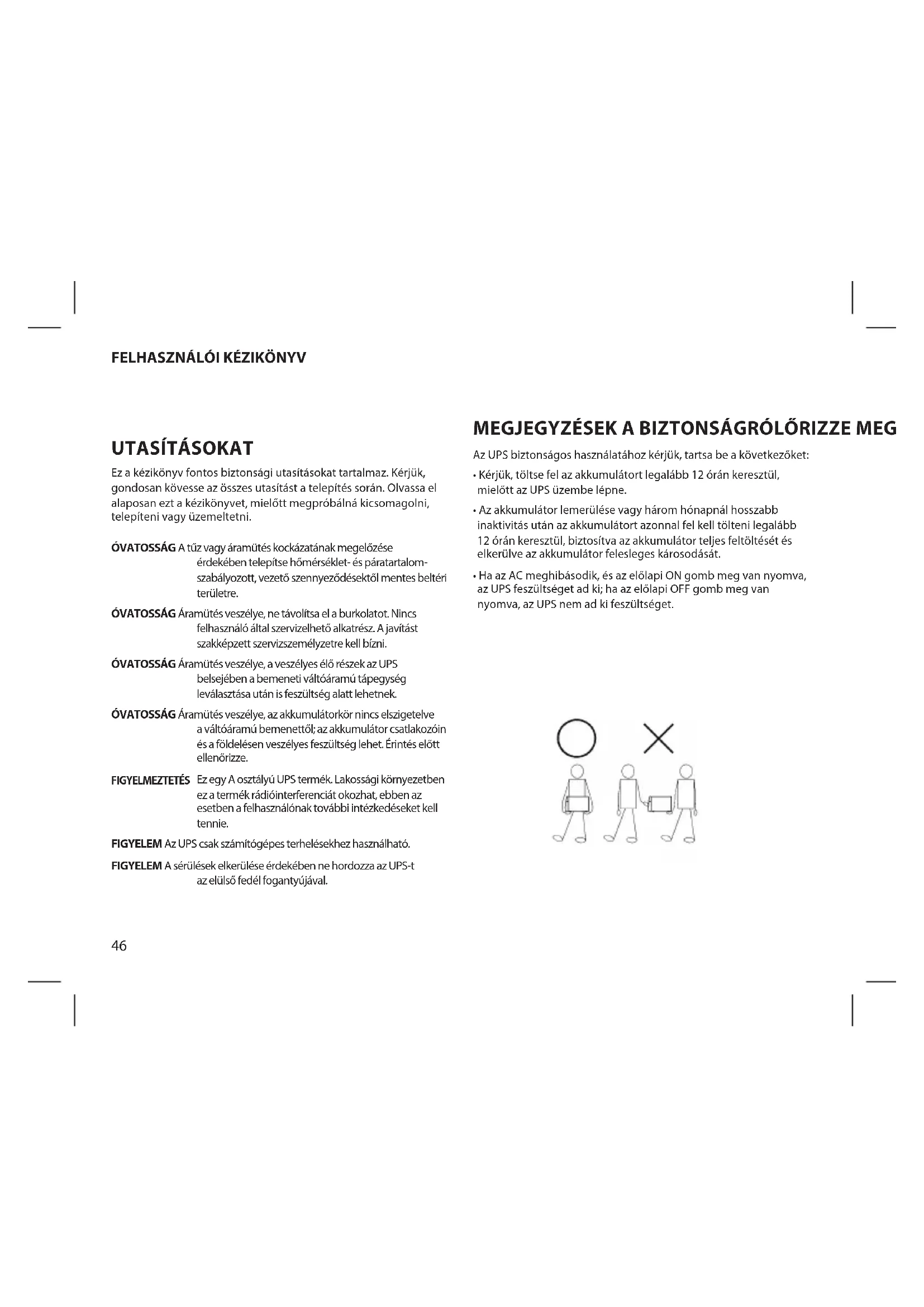

Az UPS biztonságos használatához kérjük, tartsa be a következőket:

• Kérjük, töltse fel az akkumulátort legalább 12 órán keresztül, mielőtt az UPS üzembe lépne.

• Az akkumulátor lemerülése vagy három hónapnál hosszabb inaktivitás után az akkumulátort azonnal fel kell tölteni legalább 12 órán keresztül, biztosítva az akkumulátor teljes feltöltését és elkerülve az akkumulátor felesleges károsodását.

• Ha az AC meghibásodik, és az előlapi ON gomb meg van nyomva, az UPS feszültséget ad ki; ha az előlapi OFF gomb meg van nyomva, az UPS nem ad ki feszültséget. Ez a kézikönyv fontos biztonsági utasításokat tartalmaz. Kérjük, gondosan kövesse az összes utasítást a telepítés során. Olvassa el alaposan ezt a kézikönyvet, mielőtt megpróbálná kicsomagolni, telepíteni vagy üzemeltetni. ÓVATOSSÁG A tűz vagy áramütés kockázatának megelőzése érdekében telepítse hőmérséklet- és páratartalom- szabályozott, vezető szennyeződésektől mentes beltéri területre. ÓVATOSSÁG Áramütés veszélye, ne távolítsa el a burkolatot. Nincs felhasználó által szervizelhető alkatrész. A javítást szakképzett szervizszemélyzetre kell bízni. ÓVATOSSÁG Áramütés veszélye, a veszélyes élő részek az UPS belsejében a bemeneti váltóáramú tápegység leválasztása után is feszültség alatt lehetnek. ÓVATOSSÁG Áramütés veszélye, az akkumulátorkör nincs elszigetelve a váltóáramú bemenettől; az akkumulátor csatlakozóin és a földelésen veszélyes feszültség lehet. Érintés előtt ellenőrizze. FIGYELMEZTETÉS Ez egy A osztályú UPS termék. Lakossági környezetben ez a termék rádióinterferenciát okozhat, ebben az esetben a felhasználónak további intézkedéseket kell tennie. FIGYELEM Az UPS csak számítógépes terhelésekhez használható. FIGYELEM A sérülések elkerülése érdekében ne hordozza az UPS-t az elülső fedél fogantyújával.47 MAGYAR

1. Akkumulátor töltés LED: világít, amikor az UPS a hálózathoz van

2. Áramkimaradás LED: világít, amikor az UPS áramkimaradást észlel.

3. Jelzi az UPS túlterhelését. Szintén jelzi, hogy az UPS kevesebb

mint harminc másodperc múlva kikapcsol, ha áramkimaradás van.

4. BE/KI gomb: be- és kikapcsolja az UPS-t.

Nyomja meg és engedje el a bekapcsoláshoz Nyomja meg és engedje el a kikapcsoláshoz

Modell FORTRESS 600/900/1200 V2/V3 Hosszú tartalék DC feszültség 12VDC Terhelés típusa Számítógép, kijelző Bemeneti feszültség 230V Bemeneti frekvencia 50Hz Kimeneti feszültség 230V Kimeneti frekvencia 50/60Hz Teljesítménytényező PF=0.6 (ha a bemeneti tartomány -35%-tól -23%-ig, PF=0.45) Tartalék idő 5-10 perc (a terheléstől függően) Átkapcsolási idő 10ms Rövidzárlat védelem Áramkör megszakító, korlátozott kimeneti áramerősség inverter módban Hatékonyság >80% inverter módban Hőmérséklet 0°C ~ 40°C Páratartalom 10% ~ 90% Kijelző LED kijelző: AC, töltés, inverter

5. Csatlakoztassa az AC-t: nyomja meg a panel kapcsolót,

hogy bekapcsolja az UPS-t, a zöld és sárga LED világít, majd bekapcsolhatja a számítógépet stb.

6. Akkumulátor mód: nyomja meg a panel kapcsolót, hogy

bekapcsolja az UPS-t, a piros LED világít, majd bekapcsolhatja a számítógépet stb.

7. Normál UPS bekapcsolás: nyomja meg a panel kapcsolót, hogy

bekapcsolja az UPS-t.

8. Normál UPS kikapcsolás: nyomja meg a panel kapcsolót, hogy

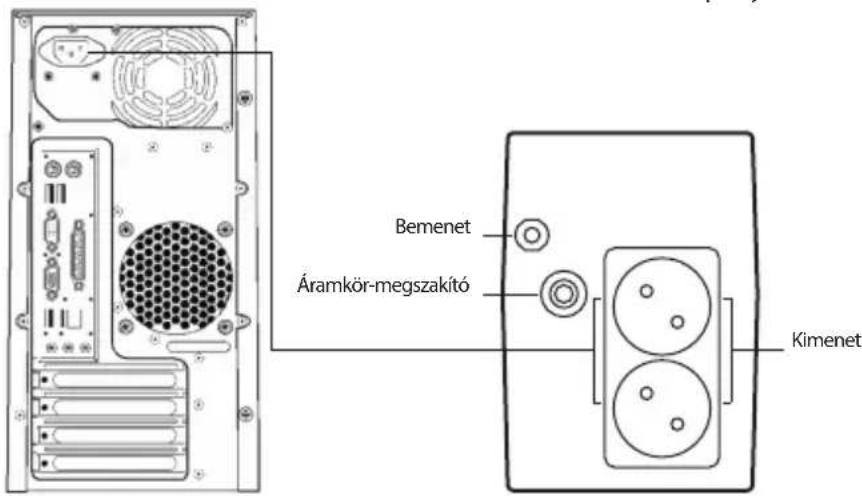

kikapcsolja az UPS-t. TELEPÍTÉS ÉS MŰKÖDTETÉS Standard UPS telepítése

1. Kapcsolja ki a terhelést (például PC), húzza ki a hálózati

2. Helyezze az UPS-t megfelelő helyre (a kézikönyv szerint).

3. Csatlakoztassa a terhelést (például PC) az UPS-hez.

4. Dugja be a hálózati csatlakozót (győződjön meg arról, hogy a

GND jól van csatlakoztatva). Bemenet Áramkör-megszakító Kimenet49 MAGYAR Megjegyzés: Az UPS akkumulátora 6 hónap garanciával rendelkezik a vásárlás dátumától számítva. Ha a jövőben el kell dobnia ezt a terméket, kérjük, vegye gyelembe, hogy: Az elektromos hulladékokat nem kell a háztartási hulladékkal együtt megsemmisíteni. Hasznosítsa újra a rendelkezésre álló létesítményekben. Az újrahasznosítási utasításokért forduljon a helyi hatóságokhoz vagy a forgalmazóhoz. (Elektromos és Elektronikus Berendezések Hulladékaira Vonatkozó Irányelv) Tünet Lehetséges ok Javítás Nincs LED kijelző az előlapon. 1. Gyenge akkumulátor. 1. Töltse fel az akkumulátort akár 8 órán keresztül.

2. Hibás akkumulátor. 2. Cserélje ki ugyanolyan típusú

3. A bekapcsoló gomb nincs lenyomva. 3. Nyomja meg újra a bekapcsoló gombot.

A riasztó hangjelző folyamatosan sípol, amikor az AC tápellátás normális. Túlterhelés az UPS-en. Ellenőrizze, hogy a terhelés megfelel-e a specikációban meghatározott UPS kapacitásnak. Áramkimaradás esetén a tartalék idő lerövidül.

1. Túlterhelés az UPS-en. 1. Távolítson el néhány nem kritikus terhelést.

2. Az akkumulátor feszültsége túl alacsony. 2. Töltse az akkumulátort 8 órán keresztül

3. Hibás akkumulátor magas hőmérsékletű

működési környezet vagy helytelen használat miatt.

3. Cserélje ki ugyanolyan típusú

akkumulátorra. A hálózat normális, de a LED villog. A tápkábel laza. Csatlakoztassa megfelelően a tápkábelt. Ha olyan rendellenes helyzetek lépnek fel, amelyek nem szerepelnek fent, azonnal hívja a szervizszemélyzetet. HIBAKERESÉS50
