Produkttyp	Avbrottsfri strömförsörjning (UPS)
Märke	NGS
Modell	Fortress 900 V3
Ingångsspänning	230 V AC
Ingångsfrekvens	50 Hz
Utgångsspänning	230 V AC
Utgångsfrekvens	50/60 Hz (beroende på läge)
Skenbar effekt	900 VA
Aktiv effekt	540 W (effektfaktor 0,6)
Rekommenderad lasttyp	Dator, skärm
Typisk drifttid	5 till 10 minuter (beroende på last)
Överföringstid	10 ms
Skydd	Brytare, kortslutningsskydd
Verkningsgrad i växelriktarläge	> 80 %
Batteri	12 V DC, blybatteri förseglat
Initial laddningstid	minst 12 timmar
Batterigaranti	6 månader
Display	LED: AC, laddning, växelriktare
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % (utan kondensation)
Emissionsklass	Klass A (professionellt bruk)
Installation	Inomhus, kontrollerad atmosfär, utan föroreningar
Underhåll	Ladda batteriet var 3:e månad om oanvänt
Återvinning	Får inte kastas med hushållsavfall. Lämna till återvinningsstation

Vanliga frågor - Fortress 900 V3 NGS

Hur installerar jag min UPS Fortress 900 V3?

Stäng av din utrustning, anslut den till UPS:en, anslut sedan UPS:en till elnätet. Tryck på ON/OFF-knappen för att slå på den. Se manualen för detaljer.

Hur lång tid tar det att ladda batteriet initialt?

Ladda batteriet i minst 12 timmar före första användning.

Vad betyder det röda ljuset?

Det röda ljuset indikerar att UPS:en går på batteri (växelriktarläge), till exempel vid strömavbrott.

Varför piper min UPS kontinuerligt?

Ett kontinuerligt pip indikerar överbelastning. Kontrollera att den totala effekten av din utrustning inte överstiger UPS:ens kapacitet (900 VA / 540 W).

Vad gör jag om LED-indikatorerna inte tänds?

Kontrollera att batteriet är laddat (låt det ladda i 8 timmar), att strömbrytaren är på, eller byt batteri om det är defekt.

Batteritiden är mycket kort, vad ska jag kontrollera?

Se till att den totala belastningen inte är överdriven. Ett urladdat eller åldrat batteri kan också minska drifttiden. Ladda det i minst 8 timmar eller byt ut det.

Kan jag använda denna UPS med en laserskrivare?

Nej, denna UPS är designad för datorkomponenter (PC, skärm). Laserskrivare kan orsaka överbelastning och rekommenderas inte.

Hur vet jag om batteriet måste bytas?

Om drifttiden blir mycket kort även efter full laddning, eller om UPS:en inte håller laddningen, byt batteriet till en identisk 12 V-modell.

Kan jag öppna UPS:en för att reparera den?

Nej, insidan innehåller inga användarrepeterbara delar. Risk för elektrisk stöt. Kontakta en kvalificerad teknisk service.

Hur gör jag mig av med UPS:en vid slutet av livslängden?

Släng den inte i hushållssoporna. Lämna den till en återvinningsstation eller en WEEE-insamlingsplats. Besök www.quefairedemesdechets.fr.

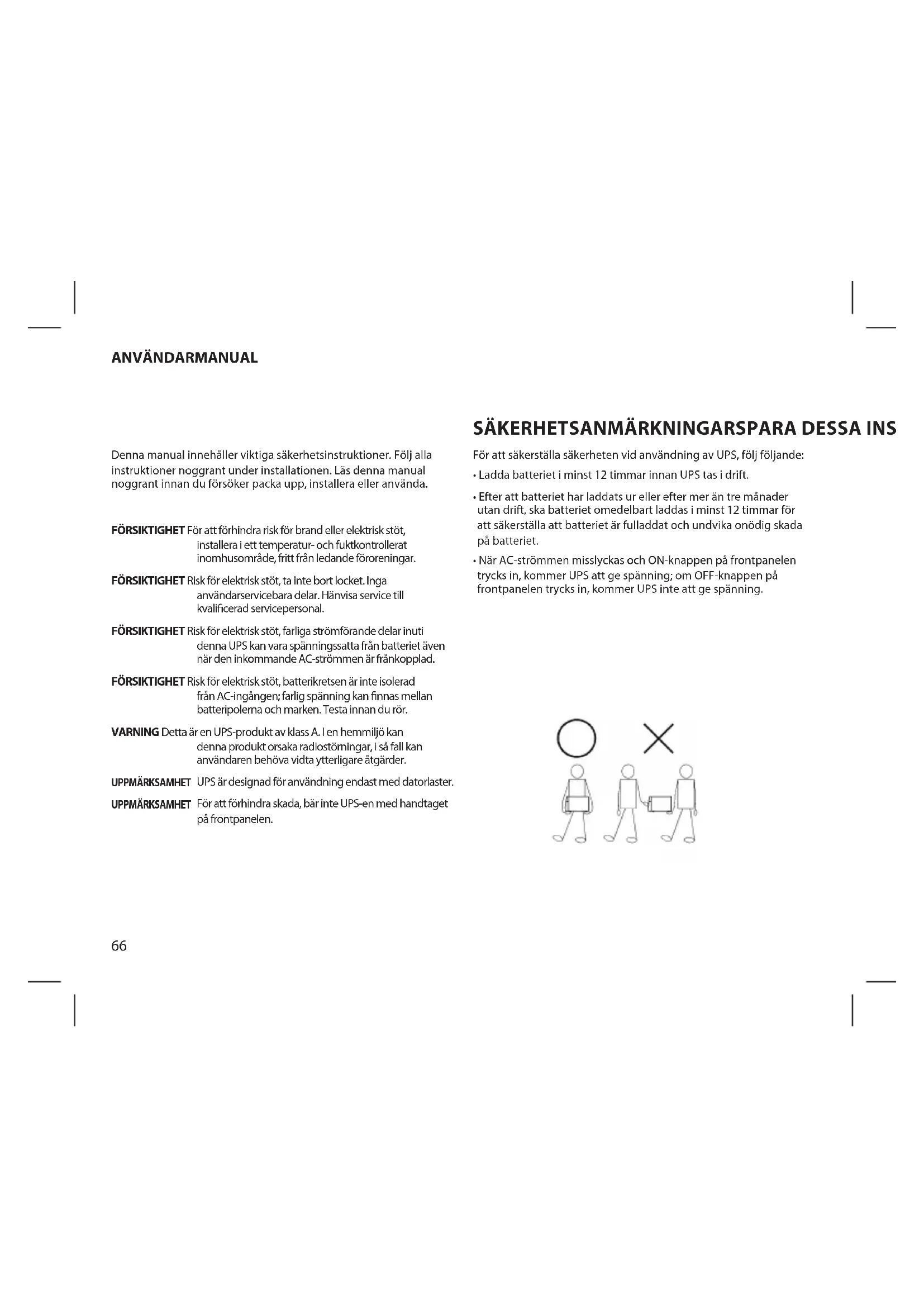

BRUKSANVISNING Fortress 900 V3 NGS

Denna manual innehåller viktiga säkerhetsinstruktioner. Följ alla instruktioner noggrant under installationen. Läs denna manual noggrant innan du försöker packa upp, installera eller använda.

FÖRSIKTIGHET För att förhindra risk för brand eller elektrisk stöt, installera i ett temperatur- och fuktkontrollerat inomhusområde, fritt från ledande föroreningar.

FÖRSIKTIGHET Risk för elektrisk stöt, ta inte bort locket. Inga användarservicebara delar. Hänvisa service till kvalificerad servicepersonal.

FÖRSIKTIGHET Risk för elektrisk stöt, farliga strömförande delar inuti denna UPS kan vara spänningssatta från batteriet även när den inkommande AC-strömmen är fränkopplad.

FÖRSIKTIGHET Risk för elektrisk stöt, batterikretsen är inte isolerad från AC-ingången; farlig spänning kan finnas mellan batteripolerna och marken. Testa innan du rör.

VARNING Detta är en UPS-produkt av klass A. I en hemmiljö kan denna produkt orsaka radiostörningar, i så fall kan användaren behöva vidta ytterligare åtgärder.

UPPMÄRKSAMHET UPS är designad för användning endast med datorlaster.

UPPMÄRKSAMHET För att förhindra skada, bär inte UPS-en med handtaget på frontpanelen.

SÄKERHETSANMÄRKNINGARSPARA DESSA INS

För att säkerställa säkerheten vid användning av UPS, följ följande:

- Ladda batteriet i minst 12 timmar innan UPS tas i drift.

- Efter att batteriet har laddats ur eller efter mer än tre månader utan drift, ska batteriet omedelbart laddas i minst 12 timmar för att säkerställa att batteriet är fulladdat och undvika onödig skada på batteriet.

- När AC-strömmen misslyckas och ON-knappen på frontpanelen trycks in, kommer UPS att ge spänning; om OFF-knappen på frontpanelen trycks in, kommer UPS inte att ge spänning.

DC-spänning för lång reservtid 12VDC

Lasttyp Dator, bildskärm

Inspänning 230V

Inspänning frekvens 50Hz

Utspänning 230V

Utspänning frekvens 50/60Hz

Effektfaktor PF=0.6 (när inspänningsområdet är

Reservtid

5-10 minuter (beroende på belastning)

Övergångstid 10ms

Kortslutningsskydd

Brytare, begränsad utström i inverterläge

Effektivitet >80% i inverterläge

Temperatur 0°C \~ 40°C

Fuktighet 10% \~ 90%

Display LED-display: AC, laddning,

inverter

Offline UPS LED

3 2 1 4

1. Batteriladdnings-LED: lyser när UPS är ansluten till nätet.

2. Strömavbrotts-LED: lyser när UPS upptäcker strömavbrott.

3. Indikerar överbelastning i UPS. Indikerar också att UPS kommer att stängas av om mindre än trettio sekunder när strömavbrott inträffar.

4. PÅ/AV-knapp: slår på och stänger av UPS.

Tryck och släpp för att slå på

Tryck och släpp för att stänga av

ANVÄNDARMANUAL

INSTALLATION OCH DRIFT

Installation för standard-UPS

1. Stäng av belastningen (t.ex. PC), dra ur nätkabeln.
2. Placera UPS på rätt plats (enligt manualen).
3. Anslut belastningen (t.ex. PC) till UPS.

4. Sätt kontakten i AC-uttaget (se till att GND är väl ansluten).

5. Anslut till AC: tryck på panelens strömbrytare för att slå på UPS, den gröna och gula LED-lampan lyser, och sedan kan du slå på din dator etc.

6. Batteriläge: tryck på panelens strömbrytare för att slå på UPS, den röda LED-lampan lyser, och sedan kan du slå på din dator etc.
7. Normal UPS-påslagning: tryck på panelens strömbrytare för att slå på UPS.
8. Normal UPS-avstängning: tryck på panelens strömbrytare för att stänga av UPS.

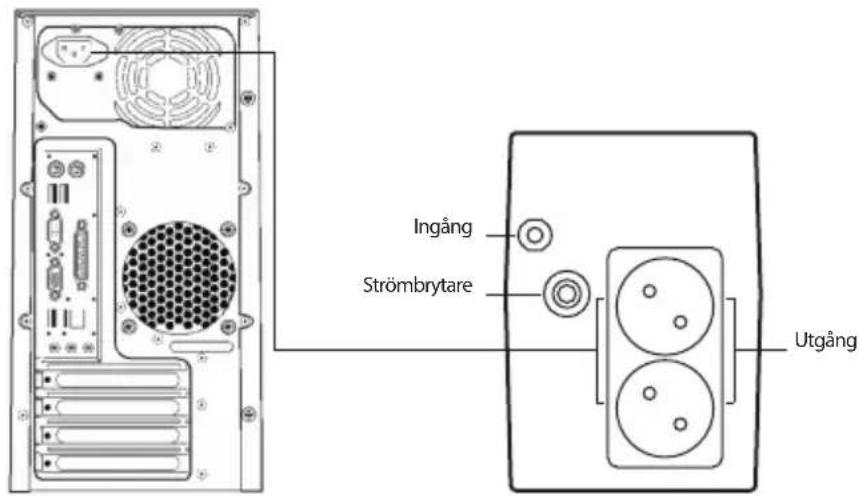

Ingang Strömbrytare Utgang

FELSÖKNING

Symptom Möjlig orsak Åtgård
Ingen LED-display på frontpanelen. 1. Sva	gt batteri. 1. Ladda batteriet upp till 8 timmar.
	2. Defekt batteri. 2. Byt ut med samma typ av batteri.
	3. Strömbrytaren är inte intryckt. 3. Tryck på strömbrytaren igen.
Alarmbuzzer piper kontinuerligt när AC-strömmen är normal.	Överbelastning av UPS. Verifiera att lasten matchar UPS-kapaciteten som anges i specifikationerna.
Vid strömavbrott förkortas backup- tiden.	1. Överbelastning av UPS. 1. Ta bort vissa icke-kritiska laster.
	2. BBatterispänningen är för låg. 2. Ladda batteriet 8 timmar eller mer.
	3. Defekt batteri på grund av hög driftstemperatur eller felaktig användning av batteriet.	3. Byt ut med samma typ av batteri.
El är normal men LED blinkar. Strömkabeln är lös. Anslut strömkabeln ordentligt.

Om några onormala situationer inträffar som inte finns listade ovan, vänligen ring servicepersonal omedelbart.

Observera:

UPS-batteriet är en förbrukningsvara med 6 månaders garanti från inköpsdatumet.

Om du vid något framtida tillfälle skulle vilja kassera produkten, vänligen notera att:

Elektriskt avfall bör ej kasseras tillsammans med hushållsavfall. Vänligen använd återvinningsstation för detta.

Du kan vända dig till ditt lokala ombud eller återförsäljare för att få råd om återvinning.

(Råd gällande elektriskt avfall och elektronisk utrustning)
