MANUAL DE USUARIO Fortress 900 V3 NGS

Respete las siguientes recomendaciones para utilizar el SAI con toda seguridad:

• Cargue la batería al menos durante 12 horas antes de poner en funcionamiento el SAI.

• Cuando la batería esté descargada o cuando permanezca inactiva durante al menos tres meses, esta deberá recargarse de inmediato durante al menos 12 horas, garantizando que la batería esté cargada y que no sufra daños innecesarios.

• En caso de corte de corriente alterna y cuando el botón de encendido (ON) del panel delantero haya sido pulsado, el SAI suministrará la corriente; si el botón (OFF) está pulsado, el SAI no suministrará corriente. Este manual contiene información importante acerca de la seguridad. Siga atentamente todas las instrucciones durante la instalación. Lea completamente este manual antes de proceder a desembalar, instalar o utilizar. PRECAUCIÓN Para evitar el riesgo de incendio o electrocución, instalar en una zona de interior a temperatura y humedad controladas, libre de contaminantes conductores. PRECAUCIÓN Peligro de electrocución, no retirar la cubierta. El interior del aparato no incluye componentes que el usuario pueda manipular. Deberá recurrir a personal cualicado para cualquier manipulación. PRECAUCIÓN Riesgo de electrocución, los componentes peligrosos en el interior de este SAI pueden recibir alimentación de la batería incluso cuando está desconectado de la red de CA. PRECAUCIÓN Riesgo de electrocución, el circuito de la batería no está aislado de la entrada de CA; puede existir un voltaje peligroso entre los terminales de la batería y la toma de tierra. Comprobar antes de tocar. ADVERTENCIA Producto SAI de Clase A. En un entorno doméstico, este producto puede provocar interferencias de radio, en cuyo caso, el usuario podrá verse obligado a tomar medidas adicionales. ATENCIÓN El SAI ha sido diseñado para ser utilizado únicamente con ordenadores. ATENCIÓN Para evitar lesiones, no transporte el SAI con el asa de la cubierta delantera.ESPAÑOL

ESPECIFICACIONES DEL MODELO INTRODUCCIÓN

FORTRESS 600 V2/V3 400VA / 240W Batería: 1x 12V/4.5Ah FORTRESS 900 V2/V3 600VA / 360W Batería: 1x 12V/7Ah FORTRESS 1200 V2/V3 800VA / 480W Batería: 1x12V/9Ah LED de funcionamiento del SAI en modo desconectado

1. Led de carga de batería: Se iluminará cuando la UPS se conecte a

2. Led de corte de red eléctrica: se iluminará cuando la UPS detecte

un corte de red eléctrica.

3. Indica sobrecarga en la UPS. También indica que la UPS se

apagará en menos de 30 segundos cuando hay un corte eléctrico.

4. Botón ON/OFF: enciende y apaga la UPS.

Pulsar y soltar para encender Pulsar y soltar para apagar ESPECIFICACIONES PRINCIPALES

Modelo FORTRESS 600/900/1200 V2/V3 Voltaje de CD en modo de respaldo 12VCD Tipo de dispositivos de carga Ordenador, monitor Voltaje de entrada 230V Frecuencia de entrada 50Hz Voltaje de salida 230V Frecuencia de salida 50/60Hz 0,5Hz (en el modo de batería) Factor de potencia PF=0,6 (cuando el intervalo de entrada oscila entre -35% y -23%, FP=0,45) Duración del suministro de respaldo 5-10 minutos (dependiendo de los dispositivos de carga) Tiempo de transferencia 10ms Protección contra los cortocircuitos Interruptor de circuito, corriente de salida limitada en el modo inversor Eciencia de la potencia >80% en el modo de inversor Temperatura 0°C ~ 40°C Humedad 10% ~ 90% Pantalla Pantalla LED: CA, en carga, en inversiónMANUAL DE USUARIO

5. Conecte a la red eléctrica: pulse el interruptor de encendido del

SAI; se encenderán el indicador verde y el indicador amarillo. A continuación, encienda su ordenador, etc.

6. Modo batería: pulse el interruptor del SAI; se encenderán los

indicadores rojos. A continuación, encienda su ordenador, etc.

7. Encendido normal del SAI: pulse el interruptor de encendido del

INSTALACIÓN Y FUNCIONAMIENTO

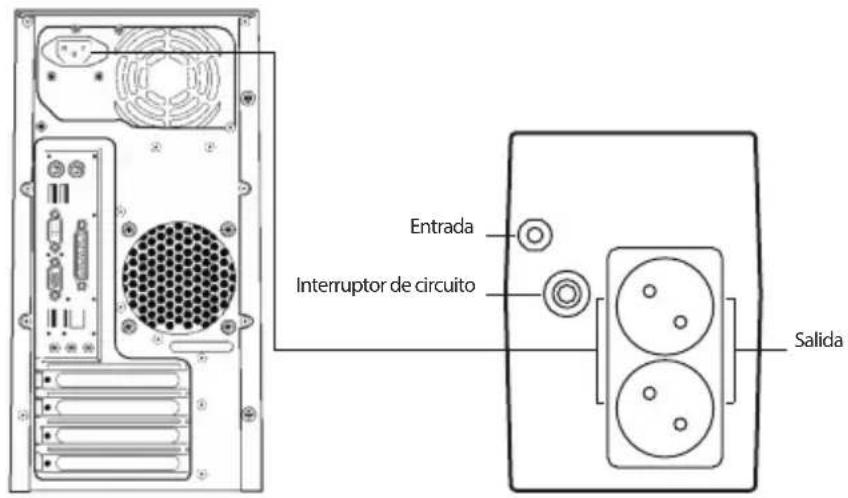

Instalación del SAI estándar

1. Apague el dispositivo de carga (por ejemplo el PC), desconéctelo

2. Coloque el SAI en la posición apropiada (consulte el manual).

3. Conecte el dispositivo de carga (por ejemplo el PC) conéctelo al

4. Introduzca el enchufe en la toma de corriente alterna (compruebe

que la toma de tierra también esté conectada). Entrada Interruptor de circuito SalidaESPAÑOL

Nota: La batería del SAI es un consumible, por lo cual la garantía de la batería es de 6 meses desde la fecha de compra del producto. Si en el futuro tiene que desechar este producto, tenga en cuenta que: Los residuos de productos eléctricos no se tienen que tirar con la basura doméstica. Recíclelo en las instalaciones disponibles. Consulte a las Autoridades Locales o al distribuidor para que le de instrucciones sobre el reciclaje. (Directiva sobre la eliminación de Aparatos Electrónicos y Eléctricos) Síntoma Posible causa Remedio No hay pantalla LED en el panel frontal. 1. Batería débil. 1. Cargar la batería hasta 8 horas.

2. Batería defectuosa. 2. Reemplazar con el mismo tipo de batería.

3. El interruptor de encendido no está

3. Presionar el interruptor de encendido

nuevamente. El zumbador de alarma suena continuamente cuando el suministro de CA es normal. Sobrecarga del UPS. Vericar que la carga coincida con la capacidad del UPS especicada en las especicaciones. Cuando hay un fallo de alimentación, el tiempo de respaldo se acorta.

1. Sobrecarga del UPS. 1. Retirar alguna carga no crítica.

2. El voltaje de la batería es demasiado bajo. 2. Cargar la batería 8 horas o más.

3. Batería defectuosa debido a un ambiente

de operación de alta temperatura, o uso inadecuado de la batería.

3. Reemplazar con el mismo tipo de batería.

La red eléctrica es normal, pero el LED parpadea. El cable de alimentación está suelto. Reconectar el cable de alimentación adecuadamente. Si ocurren situaciones anormales que no están listadas arriba, llame al servicio técnico inmediatamente.

SOLUCIÓN DE PROBLEMASGEBRUIKERSHANDLEIDING

5. Modo ligado à rede eléctrica: ligue o interruptor para acender

tomada está ligada à terra). Entrada Disjuntor SaídaPORTUGUÊS
