Fortress Bunker - Alimentación ininterrumpida NGS - Manual de uso y guía de instrucciones gratis

Marca	NGS
Modelo	Fortress Bunker
Tipo de producto	Sistema de alimentación ininterrumpida (UPS)
Tensión de entrada	230 V CA
Frecuencia de entrada	50 Hz
Tensión de salida	230 V CA
Frecuencia de salida	50/60 Hz
Factor de potencia	0,6
Tipo de batería	12 V CC
Autonomía	5 a 10 minutos (según carga)
Tiempo de transferencia	10 ms
Protección	Disyuntor, cortocircuito
Eficiencia en modo inversor	>80 %
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 %
Pantalla	LED (CA, carga, inversor)
Tipo de carga soportada	Ordenador, pantalla
Instalación	Interior, atmósfera controlada
Carga inicial	Al menos 12 horas
Clase	A (posibles interferencias de radio)
Garantía batería	6 meses
Reciclaje	No desechar con residuos domésticos, seguir la directiva RAEE
Fusible	Sí, accesible panel trasero
Botón ON/OFF	Sí

Preguntas frecuentes - Fortress Bunker NGS

¿Cómo instalar el SAI?

Apague sus equipos, coloque el SAI en un lugar adecuado, conecte los dispositivos a las salidas protegidas, enchufe el SAI a la red y presione el botón ON. Antes del primer uso, cargue la batería durante al menos 12 horas.

¿Qué hacer si el SAI no se enciende?

Verifique que el tomacorriente funcione y que el fusible no esté fundido. El fusible se encuentra en la parte trasera. Desenchufe el SAI, retire el fusible e inspecciónelo. Reemplácelo si es necesario.

¿Cómo cargar la batería?

Enchufe el SAI a la red. El indicador de carga se enciende. Deje cargar durante al menos 12 horas antes del primer uso o después de una descarga profunda. Si el dispositivo permanece inactivo más de tres meses, cárguelo inmediatamente.

¿Qué significa el indicador encendido?

El indicador verde indica que el SAI está conectado a la red. El indicador amarillo señala un corte de corriente. El indicador rojo indica una sobrecarga o que el SAI se apagará en menos de 30 segundos en caso de fallo.

¿La alarma suena, qué hacer?

Una alarma puede indicar una sobretensión o subtensión de la red. Verifique la tensión de entrada. Si el indicador rojo está encendido, hay sobrecarga: desconecte algunos dispositivos.

¿El ordenador no funciona con batería, por qué?

Asegúrese de que el SAI esté encendido y que la batería esté suficientemente cargada. Cárguela durante al menos 10 horas después del retorno de la corriente.

¿Puedo conectar cualquier dispositivo?

Este SAI está diseñado para equipo informático (ordenador, pantalla). No conecte dispositivos de alta potencia como impresoras láser o equipos médicos.

¿Cómo reemplazar el fusible?

Desenchufe el SAI de la red. Localice el fusible en la parte trasera, retírelo y verifique si está fundido. Reemplácelo por un fusible de las mismas características.

¿Cuál es la garantía de la batería?

La batería es un producto consumible con una garantía de 6 meses a partir de la fecha de compra del SAI.

¿Cómo reciclar el SAI?

No deseche el dispositivo con los residuos domésticos. Siga la directiva RAEE y deposítelo en un punto de reciclaje autorizado o contacte a su distribuidor para obtener consejos de reciclaje.

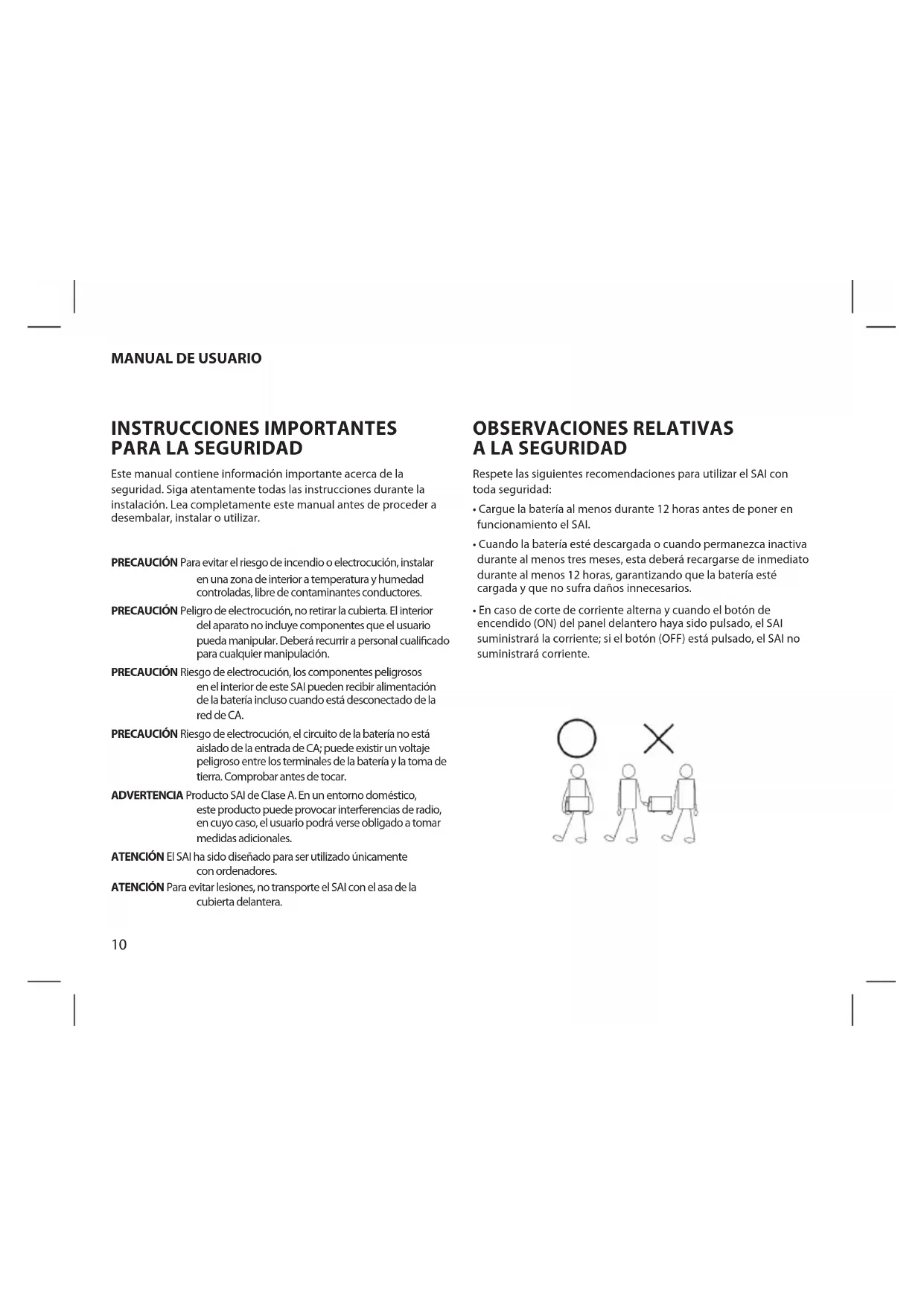

MANUAL DE USUARIO Fortress Bunker NGS

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD

Este manual contiene información importante acerca de la seguridad. Siga atentamente todas las instrucciones durante la instalación. Lea completamente este manual antes de proceder a desembalar, instalar o utilizar.

PRECAUCIÓN Para evitar el riesgo de incendio o electrocución, instalar en una zona de interior a temperatura y humedad controladas, libre de contaminantes conductores.

PRECAUCIÓN Peligro de electrocución, no retirar la cubierta. El interior del aparato no incluye componentes que el usuario pueda manipular. Deberá recurrir a personal cualificado para cualquier manipulación.

PRECAUCIÓN Riesgo de electrocución, los componentes peligrosos en el interior de este SAI pueden recibir alimentación de la batería incluso cuando está desconectado de la red de CA.

PRECAUCIÓN Riesgo de electrocución, el circuito de la batería no está aislado de la entrada de CA; puede existir un voltaje peligroso entre los terminales de la batería y la toma de tierra. Comprobar antes de tocar.

ADVERTENCIA Producto SAI de Clase A. En un entorno doméstico, este producto puede provocar interferencias de radio, en cuyo caso, el usuario podrá verse obligado a tomar medidas adicionales.

ATENCIÓN El SAI ha sido diseñado para ser utilizado únicamente con ordenadores.

ATENCIÓN Para evitar lesiones, no transporte el SAI con el asa de la cubierta delantera.

OBSERVACIONES RELATIVAS A LA SEGURIDAD

Respete las siguientes recomendaciones para utilizar el SAI con toda seguridad:

- Cargue la batería al menos durante 12 horas antes de poner en funcionamiento el SAI.

- Cuando la batería esté descargada o cuando permanezca inactiva durante al menos tres meses, esta deberá recargarse de inmediato durante al menos 12 horas, garantizando que la batería esté cargada y que no sufra daños innecesarios.

- En caso de corte de corriente alterna y cuando el botón de encendido (ON) del panel delantero haya sido pulsado, el SAI suministrará la corriente; si el botón (OFF) está pulsado, el SAI no suministrará corriente.

ESPECIFICACIONES DEL MODELO INTRODUCCIÓN

FORTRESS BUNKER 600VA / 360W Batería: 1x 12V/7Ah

ESPECIFICACIONES PRINCIPALES

Modelo FORTRESS BUNKER

Voltaje de DC en modo de batería 12V

Tipo de dispositivos de carga Ordenador, monitor

Voltaje de entrada 230V

Frecuencia de entrada 50Hz

Voltaje de salida 230V

Frecuencia de salida 50/60Hz 0,5Hz

(en el modo de batería)

Factor de potencia

PF=0,6 (cuando el intervalo de entrada oscila entre -35% y -23%, FP=0,45)

Duración del suministro de respaldo

5-10 minutos (dependiendo de los dispositivos de carga)

Tiempo de transferencia 10ms

Protección contra los cortocircuitos Interruptor de circuito, corriente de salida limitada en el modo inversor

Eficiencia de la potencia >80% en el modo de inversor

Temperatura

0^ 40^

Humedad

10%\~90%

Pantalla

Pantalla LED: AC, en carga, en inversión

1 2 3

1. Led de carga de batería: Se iluminará cuando la UPS se conecte a la red eléctrica.
2. Led de corte de red eléctrica: se iluminará cuando la UPS detecte un corte de red eléctrica.
3. Indica sobrecarga en la UPS. También indica que la UPS se apagará en menos de 30 segundos cuando hay un corte eléctrico.
4. Botón ON/OFF: enciende y apaga la UPS.

Pulsar y soltar para encender

Pulsar y soltar para apagar

MANUAL DE USUARIO

INSTALACIÓN Y FUNCIONAMIENTO

Instalación del SAI estándar

1. Apague el dispositivo de carga (por ejemplo el PC), desconéctelo de la red.
2. Coloque el SAI en la posición apropiada (consulte el manual).
3. Conecte el dispositivo de carga (por ejemplo el PC) al SAI en una salida protegida.

4. Introduzca el enchufe en la toma de corriente alterna (compruebe que la toma de tierra también esté conectada).

5. Conecte a la red eléctrica: pulse el interruptor de encendido del SAI; se encenderán el indicador verde y el indicador amarillo. A continuación, encienda su ordenador, etc.

6. Modo batería: pulse el interruptor del SAI; se encenderán los indicadores rojos.
7. Encendido normal del SAI: pulse el interruptor de encendido del SAI.
8. Apagado normal del SAI: pulse el interruptor del SAI.

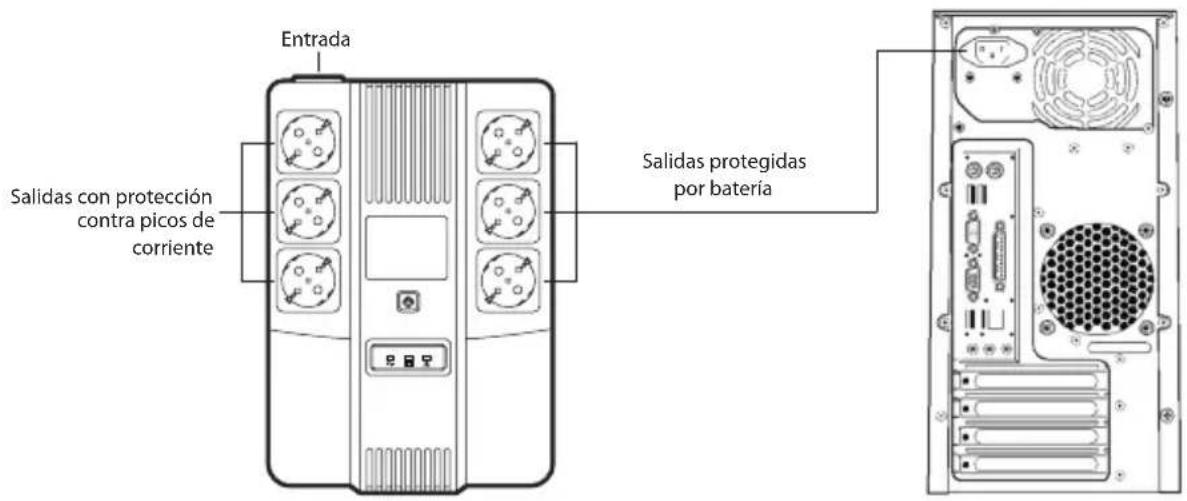

Entrada Salidas con protección contra picos de corriente Salidas protegidas por bateria

ESPAÑOL

NGS

El SAI se utiliza como protección para el equipo del usuario, si presenta un funcionamiento anómalo, solicite ayuda a su distribuidor local para evitar daños innecesarios en el SAI.

Cuando el SAI presente los problemas siguientes, siga las instrucciones que se exponen a continuación. Si aún así no puede resolver el problema, póngase en contacto con su distribuidor local.

Síntoma Detección de Averías

La batería no suministra energía. Compruebe si la batería no está cargada, o si está insuficientemente cargada.

El SAI no se enciende (el SAI está correctamente conectado a la red, y no se ha producido un corte de corriente, aún así, al pulsar el botón ON, no se enciende el indicador de corriente alterna y suena la alarma.

Cuando se produce un corte de corriente, el ordenador no funciona.

La salida de corriente funciona con normalidad, pero suena la alarma.

Nota:

La batería del SAI es un consumible, por lo cual la garantía de la batería es de 6 meses desde la fecha de compra del producto.

Compruebe si el SAI se ha encendido correctamente.

Compruebe si el fusible está fundido. El fusible se encuentra en el panel posterior del SAI. Después de desconectar la toma de corriente, extraiga el fusible y compruebe si está fundido. En tal caso, deberá sustituirlo por un nuevo fusible.

Encienda el SAI y cargue la batería durante al menos 10 horas. Cuando la red eléctrica funciona con normalidad, encienda de nuevo el SAI.

La red eléctrica presenta un pico de tensión o una bajada de tensión.

Si en el futuro tiene que desechar este producto, tenga en cuenta que:

Los residuos de productos eléctricos no se tienen que tirar con la basura doméstica. Recíclelo en las instalaciones disponibles.

Consulte a las Autoridades Locales o al distribuidor para que le de instrucciones sobre el reciclaje.

(Directiva sobre la eliminación de Aparatos Electrónicos y Eléctricos)
