Fortress Bunker - Unterbrechungsfreie Stromversorgung NGS - Kostenlose Bedienungsanleitung

Marke	NGS
Modell	Fortress Bunker
Produkttyp	USV (Unterbrechungsfreie Stromversorgung)
Eingangsspannung	230 V AC
Eingangsfrequenz	50 Hz
Ausgangsspannung	230 V AC
Ausgangsfrequenz	50/60 Hz
Leistungsfaktor	0,6
Batterietyp	12 V DC
Überbrückungszeit	5 bis 10 Minuten (je nach Last)
Umschaltzeit	10 ms
Schutz	Sicherung, Kurzschluss
Wirkungsgrad im Wechselrichterbetrieb	>80 %
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchte	10 % bis 90 %
Anzeige	LED (AC, Laden, Wechselrichter)
Unterstützte Lasttypen	Computer, Bildschirm
Installation	Innenraum, kontrollierte Umgebung
Erstladung	Mindestens 12 Stunden
Klasse	A (mögliche Funkstörungen)
Batteriegarantie	6 Monate
Recycling	Nicht mit Hausmüll entsorgen, WEEE-Richtlinie befolgen
Sicherung	Ja, zugänglich an der Rückseite
Ein-/Aus-Taste	Ja

Häufig gestellte Fragen - Fortress Bunker NGS

Wie installiere ich die USV?

Schalten Sie Ihre Geräte aus, stellen Sie die USV an einem geeigneten Ort auf, schließen Sie die Geräte an die geschützten Ausgänge an, stecken Sie die USV ein und drücken Sie die EIN-Taste. Vor dem ersten Gebrauch laden Sie den Akku mindestens 12 Stunden auf.

Was tun, wenn die USV nicht angeht?

Überprüfen Sie, ob die Steckdose funktioniert und ob die Sicherung durchgebrannt ist. Die Sicherung befindet sich hinten. Ziehen Sie die USV, entfernen Sie die Sicherung und prüfen Sie sie. Ersetzen Sie sie bei Bedarf.

Wie lade ich den Akku?

Schließen Sie die USV an das Stromnetz an. Die Ladeanzeige leuchtet auf. Lassen Sie sie vor dem ersten Gebrauch oder nach einer Tiefentladung mindestens 12 Stunden laden. Wenn das Gerät länger als drei Monate inaktiv bleibt, laden Sie es sofort wieder auf.

Was bedeutet die Leuchte?

Die grüne Leuchte zeigt an, dass die USV mit dem Netz verbunden ist. Die gelbe Leuchte signalisiert einen Stromausfall. Die rote Leuchte zeigt eine Überlast an oder dass die USV bei einem Ausfall in weniger als 30 Sekunden abschaltet.

Der Alarm ertönt, was tun?

Ein Alarm kann auf eine Überspannung oder Unterspannung im Netz hinweisen. Überprüfen Sie die Eingangsspannung. Wenn die rote Leuchte leuchtet, liegt eine Überlast vor: Trennen Sie einige Geräte ab.

Der Computer funktioniert nicht im Batteriebetrieb, warum?

Stellen Sie sicher, dass die USV eingeschaltet ist und der Akku ausreichend geladen ist. Laden Sie ihn nach Rückkehr des Stroms mindestens 10 Stunden auf.

Kann ich jedes Gerät anschließen?

Diese USV ist für Computergeräte (Computer, Bildschirm) ausgelegt. Schließen Sie keine Geräte mit hoher Leistung wie Laserdrucker oder medizinische Geräte an.

Wie tausche ich die Sicherung aus?

Trennen Sie die USV vom Netz. Lokalisieren Sie die Sicherung hinten, entfernen Sie sie und prüfen Sie, ob sie durchgebrannt ist. Ersetzen Sie sie durch eine Sicherung mit denselben Eigenschaften.

Wie lange ist die Garantie auf den Akku?

Der Akku ist ein Verschleißteil mit einer Garantie von 6 Monaten ab Kaufdatum der USV.

Wie entsorge ich die USV?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Befolgen Sie die WEEE-Richtlinie und geben Sie es bei einer zugelassenen Sammelstelle ab oder wenden Sie sich an Ihren Händler für Recyclinghinweise.

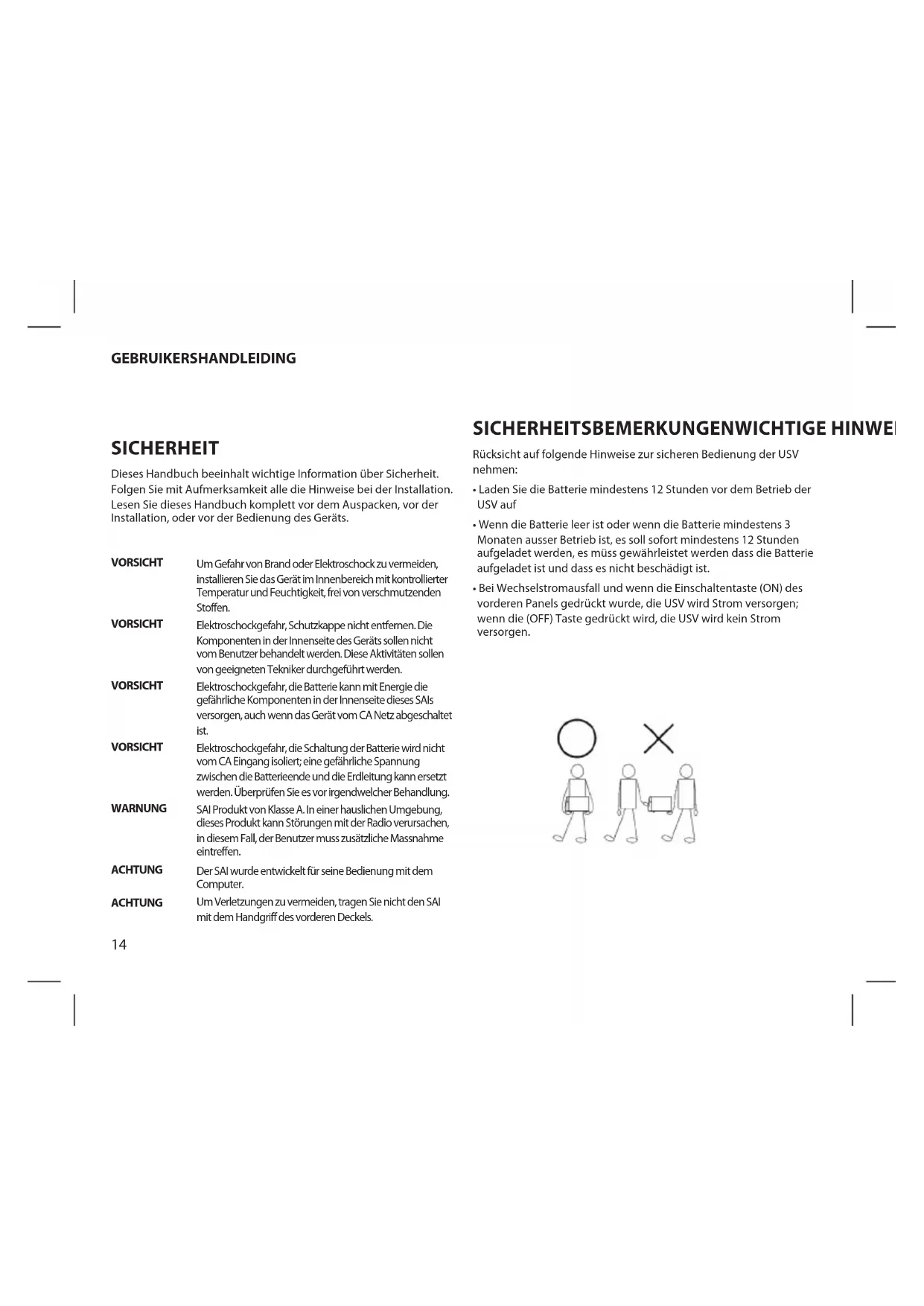

BEDIENUNGSANLEITUNG Fortress Bunker NGS

Dieses Handbuch beeinhalt wichtige Information über Sicherheit. Folgen Sie mit Aufmerksamkeit alle die Hinweise bei der Installation. Lesen Sie dieses Handbuch komplett vor dem Auspacken, vor der Installation, oder vor der Bedienung des Geräts.

VORSICHT Um Gefahr von Brand oder Elektroschock zu vermeiden, installieren Sie das Gerät im Innenbereich mit kontrollierter Temperatur und Feuchtigkeit, frei von verschmutzenden Stoffen.

VORSICHT Elektroschockgefahr, Schutzkappe nicht entfernen. Die Komponenten in der Innenseite des Geräts sollen nicht vom Benutzer behandelt werden. Diese Aktivitäten sollen von geeigneten Tekniker durchgeführt werden.

VORSICHT Elektroschockgefahr, die Batterie kann mit Energie die gefährliche Komponenten in der Innenseite dieses SAIs versorgen, auch wenn das Gerät vom CA Netz abgeschaltet ist.

VORSICHT Elektroschockgefahr, die Schaltung der Batterie wird nicht vom CA Eingang isoliert; eine gefährliche Spannung zwischen die Batterieende und die Erdleitung kann ersetzt werden. Überprüfen Sie es vor irgendwelcher Behandlung.

WARNUNG SAI Produkt von Klasse A. In einer hauslichen Umgebung, dieses Produkt kann Störungen mit der Radio verursachen, in diesem Fall, der Benutzer muss zusätzliche Massnahme eintreffen.

ACHTUNG Der SAI wurde entwickelt für seine Bedienung mit dem Computer.

ACHTUNG Um Verletzungen zu vermeiden, tragen Sie nicht den SAI mit dem Handgriff des vorderen Deckels.

SICHERHEITSBEMERKUNGENWICHTIGE HINWE

Rücksicht auf folgende Hinweise zur sicheren Bedienung der USV nehmen:

- Laden Sie die Batterie mindestens 12 Stunden vor dem Betrieb der USV auf

- Wenn die Batterie leer ist oder wenn die Batterie mindestens 3 Monaten ausser Betrieb ist, es soll sofort mindestens 12 Stunden aufgeladet werden, es müssen gewährleistet werden dass die Batterie aufgeladet ist und dass es nicht beschädigt ist.

- Bei Wechselstromausfall und wenn die Einschaltentaste (ON) des vorderen Panels gedrückt wurde, die USV wird Strom versorgen; wenn die (OFF) Taste gedrückt wird, die USV wird kein Strom versorgen.

MODELLSPEZIFIKATIONEN EINLEITUNG

FORTRESS BUNKER 600VA / 360W Batterie: 1x 12V/7Ah

HAUPTSPEZIFIKATIONEN

Modell FORTRESS BUNKER

Gleichspannung im Batteriebetrieb 12V

Ladegerät Typ Computer, Bildschirm

Eingangspanung 230V

Eingangsfrequenz 50 Hz

Ausgangsspannung 230V

Ausgangsfrequenz 50/60 Hz 0,5 Hz

(im Batteriemodus)

Leistungsfaktor

PF=0,6 (wenn das Eingangsintervall zwischen -35% und -23% ist, FP=0,45)

Dauerzeit der Backup - versorgung 5 -10 Minuten (abhängig von den Ladegeräten

Übertragungszeit

10ms

Schutz gegen Kurzschluss

Leitungsschutzschalter, Ausgangstrom im Umstellung - Modus begrenzt.

Leistungsefficienz

80% im Umstellungsmodus

Temperatur

0^ C 40^ C

Feuchtigkeit

10%\~90%

Bildschirm

LED Bildschirm: AC, Ladung, Umstellung

1 2 3

1. Led für Aufladen der Batterie: Es wird aufleuchten wenn die USV an das elektrischen Netz angeschlossen wird.
2. Led für Ausfall des elektrischen Netz: es wird aufleuchten wenn die USV einen Ausfall des elektrischen Netz findet.
3. Zeigt eine Überlastung der USV an. Zeigt auch an, dass sich die USV bei einem Stromausfall in weniger als 30 Sekunden abschalten wird.
4. ON/OFF Taste : die USV wird ein oder ausgeschaltet. Drücken und loslassen für Einschalten Drücken und loslassen für Ausschalten

GEBRUIKERSHANDLEIDING

INSTALLATION UND BETRIEB

Installation der Standard USV

1. Schalten Sie das Ladegerät aus (zum Beispiel der PC) und schalten Sie es vom Netz aus.
2. Stellen Sie die USV in der korrekten Position ein (siehe Handbuch)
3. Schließen Sie das Ladegerät (z. B. den PC) an einem geschützten Ausgang an die USV an.

4. Schliessen Sie der Stecker an den Netzanschluss für Wechselstrom an (überprüfen Sie ob die Erdeanschluss auch angeschlossen ist).

5. Schliessen Sie es an den Netzanschluss an: drücken Sie den Schalter um die USV einzuschalten; der grüne und der gelbe Anzeiger werden aufleuchten. Dann schalten Sie Ihre Computer ein, etc.

6. Batterie Modus: drücken Sie den USV Schalter; die rote Anzeiger werden dann eingeschaltet.
7. Normal Einschalten der USV: drücken Sie den Schalter um die USV einzuschalten.
8. Normal Ausschalten der USV: drücken Sie den Schalter der USV.

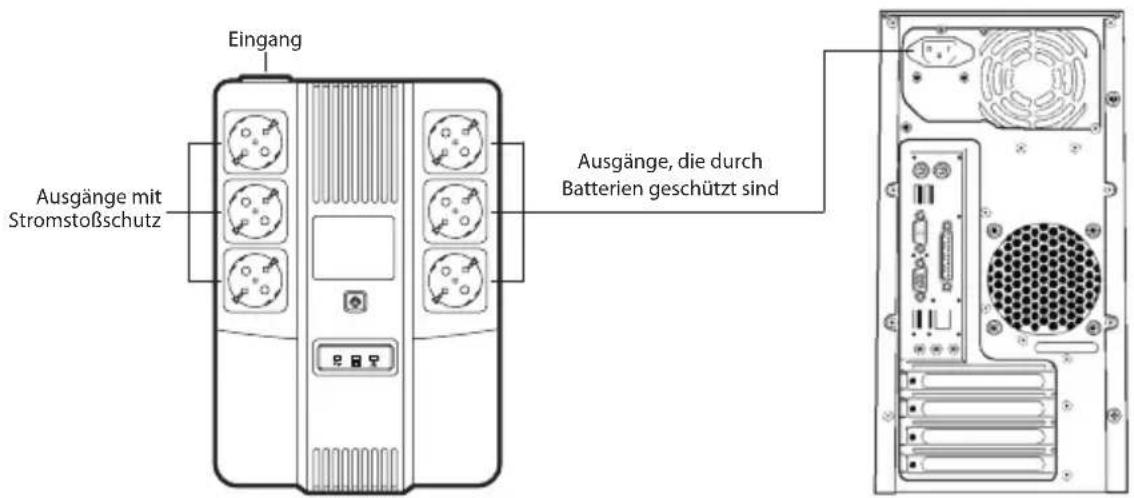

Eingang Ausgänge mit Stromstoßschutz Ausgänge, die durch Batterien geschützt sind

AUSSERÖRDENTLICHER BETRIEB

Die USV funktioniert als Schutz für das Gerät des Benutzers, wenn es einen ausserördentlichen Betrieb hat, setzen Sie in Verbindung mit dem lokalen Händler um Beschädigungen der USV zu vermeiden.

Wenn die USV folgende Probleme hat, folgen Sie die Hinweise die unten beschrieben werden. Wenn Sie noch nicht das Problem lösen können, setzen Sie in Verbindung mit Ihrem lokalen Händler.

Problem Störungserkennung

Die Batterie versorgt keine Energie Überprüfen Sie ob die Batterie nicht aufgeladet wurde, oder ob die

Batterie nicht genug aufgeladet wurde.

Überprüfen Sie ob die USV korrekt eingeschaltet wurde.

Die USV kann nicht eingeschaltet werden (die USV wurde korrekt an das Netz angeschlossen und es wird keinen Stromausfall aufgetreten. Ausserdem, wenn die ON Taste gedrückt wird, der Anzeiger für Wechselstrom wird nicht eingeschaltet und den Alarm lautet.

Überprüfen Sie ob die Netzsicherung geschmolzen ist. Die Netzsicherung ist am hinteren Panel der USV. Nach dem Abschalten des Netzanschlusses, nehmen Sie die Netzsicherung heraus und überprüfen Sie ob es geschmolzen ist. Sie sollen es durch eine neue Netzsicherung ersetzen.

Wenn ein Stromausfall auftritt, der Computer funktioniert nicht.

Schalten Sie die USV ein und laden Sie die Batterie mindestens 10 Stunden auf. Wenn das elektrische Netz normal funktioniert, schalten Sie nochmal die USV ein

Der Stromausgang funktioniert in Ordnung aber den Alarm lautet.

Das elektrische Netz zeigt eine Spannungspitze oder einen Spannungsabstieg an.

Hinweis:

Die USV Batterie ist ein Verbrachsmaterial, deswegen die Garantie ist von 6 Monaten seit dem Kaufsdatum des Produkts.

Sollten Sie dieses Produkt später einmal entsorgen müssen, beachten Sie bitte, dass elektrische

Abfallprodukte nicht mit dem Haushaltsmüll entsorgt werden dürfen. Bitte führen Sie das Produkt dem Recycling zu, sofern eine entsprechende Einrichtung (Wertstoffhof) vorhanden ist.

Fragen Sie bei Ihren Behörden vor Ort nach Möglichkeiten zum Recycling.

(Richtlinie über Elektro- und Elektronik-Altgeräte).
