Fortress Bunker - Alimentation d'énergie non interruptible NGS - Notice d'utilisation et mode d'emploi gratuit

Marque	NGS
Modèle	Fortress Bunker
Type de produit	Alimentation d'énergie non interruptible (UPS)
Tension d'entrée	230 V CA
Fréquence d'entrée	50 Hz
Tension de sortie	230 V CA
Fréquence de sortie	50/60 Hz
Facteur de puissance	0,6
Type de batterie	12 V CC
Autonomie	5 à 10 minutes (selon charge)
Temps de transfert	10 ms
Protection	Disjoncteur, court-circuit
Efficacité en mode inverseur	>80 %
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 %
Affichage	LED (AC, recharge, inverseur)
Type de charge supportée	Ordinateur, écran
Installation	Intérieur, atmosphère contrôlée
Recharge initiale	Au moins 12 heures
Classe	A (interférences radio possibles)
Garantie batterie	6 mois
Recyclage	Ne pas jeter avec ordures ménagères, suivre directive DEEE
Fusible	Oui, accessible panneau arrière
Bouton ON/OFF	Oui

FOIRE AUX QUESTIONS - Fortress Bunker NGS

Comment installer l'onduleur ?

Éteignez vos équipements, placez l'onduleur dans un endroit adapté, connectez les appareils aux sorties protégées, branchez l'onduleur sur le réseau et appuyez sur le bouton ON. Avant la première utilisation, rechargez la batterie pendant au moins 12 heures.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez que la prise murale fonctionne et que le fusible n'est pas grillé. Le fusible se trouve à l'arrière. Débranchez l'onduleur, retirez le fusible et inspectez-le. Remplacez-le si nécessaire.

Comment recharger la batterie ?

Branchez l'onduleur sur le secteur. Le voyant de charge s'allume. Laissez charger pendant au moins 12 heures avant la première utilisation ou après une décharge profonde. Si l'appareil reste inactif plus de trois mois, rechargez-le immédiatement.

Que signifie le voyant allumé ?

Le voyant vert indique que l'onduleur est branché sur le réseau. Le voyant jaune signale une coupure de courant. Le voyant rouge indique une surcharge ou que l'onduleur s'éteindra dans moins de 30 secondes en cas de panne.

L'alarme sonne, que faire ?

Une alarme peut indiquer une surtension ou une sous-tension du réseau. Vérifiez la tension d'entrée. Si le voyant rouge est allumé, il y a surcharge : débranchez certains appareils.

L'ordinateur ne fonctionne pas sur batterie, pourquoi ?

Assurez-vous que l'onduleur est allumé et que la batterie est suffisamment chargée. Rechargez-la pendant au moins 10 heures après le retour du courant.

Puis-je brancher n'importe quel appareil ?

Cet onduleur est conçu pour du matériel informatique (ordinateur, écran). Ne branchez pas d'appareils à forte puissance comme des imprimantes laser ou des appareils médicaux.

Comment remplacer le fusible ?

Débranchez l'onduleur du secteur. Localisez le fusible à l'arrière, retirez-le et vérifiez s'il est grillé. Remplacez-le par un fusible de mêmes caractéristiques.

Quelle est la garantie de la batterie ?

La batterie est un produit consommable avec une garantie de 6 mois à compter de la date d'achat de l'onduleur.

Comment recycler l'onduleur ?

Ne jetez pas l'appareil avec les ordures ménagères. Suivez la directive DEEE et déposez-le dans une déchetterie agréée ou contactez votre revendeur pour des conseils de recyclage.

MODE D'EMPLOI Fortress Bunker NGS

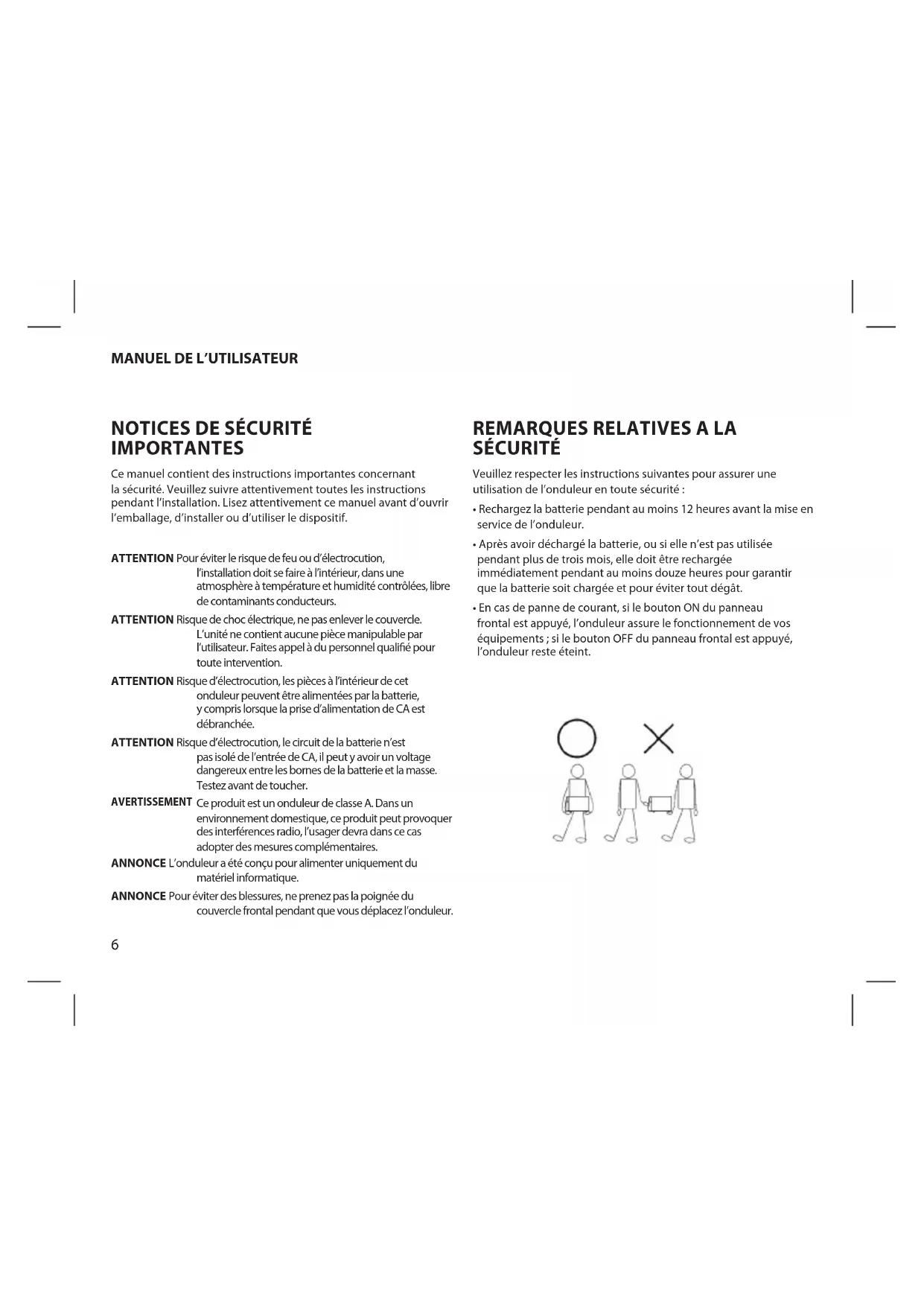

Ce manuel contient des instructions importantes concernant la sécurité. Veuillez suivre attentivement toutes les instructions pendant l'installation. Lisez attentivement ce manuel avant d'ouvrir l'emballage, d'installer ou d'utiliser le dispositif.

ATTENTION Pour éviter le risque de feu ou d'électrocution, l'installation doit se faire à l'intérieur, dans une atmosphère à température et humidité contrôlées, libre de contaminants conducteurs.

ATTENTION Risque de choc électrique, ne pas enlever le couvercle. L'unité ne contient aucune pièce manipulable par l'utilisateur. Faites appel à du personnel qualifié pour toute intervention.

ATTENTION Risque d'électrocution, les pièces à l'intérieur de cet onduleur peuvent être alimentées par la batterie, y compris lorsque la prise d'alimentation de CA est débranchée.

ATTENTION Risque d'électrocution, le circuit de la batterie n'est pas isolé de l'entrée de CA, il peut y avoir un voltage dangereux entre les bornes de la batterie et la masse. Testez avant de toucher.

AVERTISSEMENT Ce produit est un onduleur de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, l'usager devra dans ce cas adopter des mesures complémentaires.

ANNONCE L'onduleur a été conçu pour alimenter uniquement du matériel informatique.

ANNONCE Pour éviter des blessures, ne prenez pas la poignée du couvercle frontal pendant que vous déplacez l'onduleur.

Veuillez respecter les instructions suivantes pour assurer une utilisation de l'onduleur en toute sécurité :

• Rechargez la batterie pendant au moins 12 heures avant la mise en service de l'onduleur.
• Après avoir déchargé la batterie, ou si elle n'est pas utilisée pendant plus de trois mois, elle doit être rechargée immédiatement pendant au moins douze heures pour garantir que la batterie soit chargée et pour éviter tout dégât.
• En cas de panne de courant, si le bouton ON du panneau frontal est appuyé, l'onduleur assure le fonctionnement de vos équipements ; si le bouton OFF du panneau frontal est appuyé, l'onduleur reste éteint.

Modèle FORTRESS BUNKER

Tension continue en mode batterie 12V

Type de dispositifs de charge Ordinateur, écran

Voltage d'entrée 230V

Fréquence d'entrée 50Hz

Voltage de sortie 230V

Fréquence de sortie 50/60Hz

Facteur de puissance FP=0,6 (si l'intervalle d'entrée se trouve entre -35% et -23%, FP

Durée de la réserve 5-10 minutes (selon les dispositifs de la charge)

Temps de transfert 10ms

Protection contre les court-circuits Disjoncteur, courant de sortie en mode inverseur

Efficiency de la puissance >80% en mode inverseur

Température 0°C \~ 40°C

Humidité 10% \~ 90%

Écran Écran LED : AC, recharge, inverseur

1 2 3

1. Voyant de charge de la batterie : Il s'allume lorsque l'onduleur est raccordé au réseau.
2. Voyant de coupure de courant : Il s'allume lorsque l'onduleur détecte une panne de courant.
3. Indique une surcharge dans l'onduleur. Cela indique également que l'onduleur s'éteindra dans moins de 30 secondes en cas de coupure de courant.
4. Bouton ON/OFF : allume et éteint l'onduleur. Appuyer et relâcher pour allumer Appuyer et relâcher pour éteindre

MANUEL DE L'UTILISATEUR

INSTALLATION ET UTILISATION

Installation d'un onduleur standard

1. Éteindre les équipements de la charge (par exemple, votre PC). Débrancher du réseau électrique.
2. Placer l'onduleur dans une position correcte (suivre le guide).
3. Connectez le chargeur (par exemple le PC) à l'onduleur dans une sortie protégée.

4. Branchez la prise au réseau de CA (vérifiez que la prise de terre est correctement reliée).

5. Mode réseau : appuyez sur l'interrupteur d'allumage de l'onduleur, le voyant vert et le voyant jaune s'allument, vous pouvez alors allumer votre ordinateur.

6. Mode batterie : appuyez sur l'interrupteur d'allumage de l'onduleur, le voyant rouge s'allume.
7. Allumage normal de l'onduleur : appuyez sur l'interrupteur du panneau pour allumer l'onduleur.
8. Éteindre normalement l'onduleur : appuyez sur l'interrupteur du panneau pour éteindre l'onduleur.

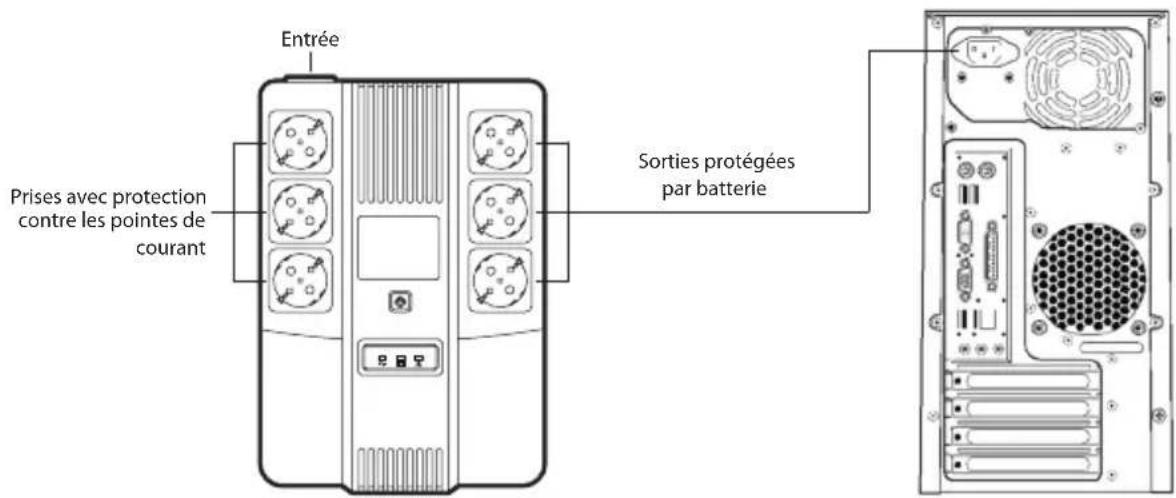

Entrée Prises avec protection contre les pointes de courant Sorties protégées par batterie

GESTION DES ANOMALIES

L'onduleur assure la protection des équipements qui y sont raccordés. En cas de fonctionnement anormal, consultez votre revendeur afin d'éviter des dégâts dans votre onduleur.

Lorsque l'onduleur présente les problèmes suivants, veuillez suivre les étapes suivantes, et si le problème persiste, veuillez contacter votre revendeur.

Symptômes Dépannage

La batterie ne fournit pas de courant. Vérifiez si la batterie n'est pas complètement chargée.

Vérifiez si l'onduleur n'est pas correctement allumé.

L'onduleur ne s'allume pas lorsqu'il est raccordé au réseau (la prise de l'onduleur a été raccordée à la prise murale et celle-ci fonctionne correctement, et le bouton d'allumage a été appuyé, mais le voyant correspondant ne s'allume pas et l'alarme sonne.

Vérifiez si le fusible est grillé. Le fusible se situe dans le panneau arrière de l'onduleur. Après avoir débranché la prise de courant, prenez le fusible et vérifiez s'il est grillé. Remplacez-le si nécessaire.

En cas de panne de courant, l'ordinateur ne fonctionne pas.

Allumez l'onduleur et rechargez la batterie pendant au moins 10 heures lorsque le courant est rétabli, puis allumez l'onduleur.

La sortie de courant est normale mais l'alarme sonne. Le courant présente une surtension ou une sous-tension.

La sortie de courant est normale mais l'alarme sonne. Le courant présente une surtension ou une sous-tension.

Remarque :

La batterie de l'onduleur est un produit consommable, par conséquent, elle a une garantie de 6 mois depuis la date d'achat du produit.

Si dans l'avenir vous deviez vous débarrasser de ce produit veuillez remarquer que :

Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez recycler les produits dans une déchetterie.

Consulter votre responsable local ou votre revendeur pour un conseil sur le recyclage.

(Directive sur les déchets des équipements électriques et électroniques)
