Fortress Bunker - Zasilanie bezprzerwowe NGS - Bezpłatna instrukcja obsługi

Marka	NGS
Model	Fortress Bunker
Typ produktu	Zasilacz bezprzerwowy (UPS)
Napięcie wejściowe	230 V AC
Częstotliwość wejściowa	50 Hz
Napięcie wyjściowe	230 V AC
Częstotliwość wyjściowa	50/60 Hz
Współczynnik mocy	0,6
Typ baterii	12 V DC
Czas pracy	5 do 10 minut (w zależności od obciążenia)
Czas przełączania	10 ms
Ochrona	Wyłącznik, zwarcie
Wydajność w trybie inwertera	>80 %
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	10 % do 90 %
Wyświetlacz	LED (AC, ładowanie, inwerter)
Rodzaj obsługiwanego obciążenia	Komputer, monitor
Instalacja	Wewnątrz, kontrolowana atmosfera
Początkowe ładowanie	Co najmniej 12 godzin
Klasa	A (możliwe zakłócenia radiowe)
Gwarancja baterii	6 miesięcy
Recykling	Nie wyrzucać z odpadami domowymi, postępować zgodnie z dyrektywą WEEE
Bezpiecznik	Tak, dostępny z tyłu
Przycisk ON/OFF	Tak

Często zadawane pytania - Fortress Bunker NGS

Jak zainstalować UPS?

Wyłącz swoje urządzenia, umieść UPS w odpowiednim miejscu, podłącz urządzenia do chronionych wyjść, podłącz UPS do sieci i naciśnij przycisk ON. Przed pierwszym użyciem naładuj baterię przez co najmniej 12 godzin.

Co zrobić, jeśli UPS się nie włącza?

Sprawdź, czy gniazdko działa i czy bezpiecznik nie jest przepalony. Bezpiecznik znajduje się z tyłu. Odłącz UPS, wyjmij bezpiecznik i sprawdź go. W razie potrzeby wymień go.

Jak naładować baterię?

Podłącz UPS do sieci. Zaświeci się kontrolka ładowania. Pozostaw do ładowania przez co najmniej 12 godzin przed pierwszym użyciem lub po głębokim rozładowaniu. Jeśli urządzenie pozostaje nieużywane dłużej niż trzy miesiące, natychmiast je naładuj.

Co oznacza zapalona kontrolka?

Zielona kontrolka oznacza, że UPS jest podłączony do sieci. Żółta kontrolka sygnalizuje przerwę w zasilaniu. Czerwona kontrolka oznacza przeciążenie lub że UPS wyłączy się w ciągu 30 sekund w przypadku awarii.

Alarm dźwięczy, co robić?

Alarm może wskazywać na przepięcie lub zbyt niskie napięcie sieci. Sprawdź napięcie wejściowe. Jeśli świeci się czerwona kontrolka, występuje przeciążenie: odłącz niektóre urządzenia.

Komputer nie działa na baterii, dlaczego?

Upewnij się, że UPS jest włączony, a bateria jest wystarczająco naładowana. Naładuj ją przez co najmniej 10 godzin po powrocie zasilania.

Czy mogę podłączyć dowolne urządzenie?

Ten UPS jest przeznaczony do sprzętu komputerowego (komputer, monitor). Nie podłączaj urządzeń o dużej mocy, takich jak drukarki laserowe czy urządzenia medyczne.

Jak wymienić bezpiecznik?

Odłącz UPS od sieci. Znajdź bezpiecznik z tyłu, wyjmij go i sprawdź, czy jest przepalony. Wymień go na bezpiecznik o tych samych parametrach.

Jaka jest gwarancja na baterię?

Bateria jest produktem eksploatacyjnym z gwarancją 6 miesięcy od daty zakupu UPS.

Jak zutylizować UPS?

Nie wyrzucaj urządzenia z odpadami domowymi. Postępuj zgodnie z dyrektywą WEEE i oddaj je do autoryzowanego punktu zbiórki lub skontaktuj się ze sprzedawcą w celu uzyskania informacji o recyklingu.

INSTRUKCJA OBSŁUGI Fortress Bunker NGS

PODREÇZNIK UŻYTKOWNIKA

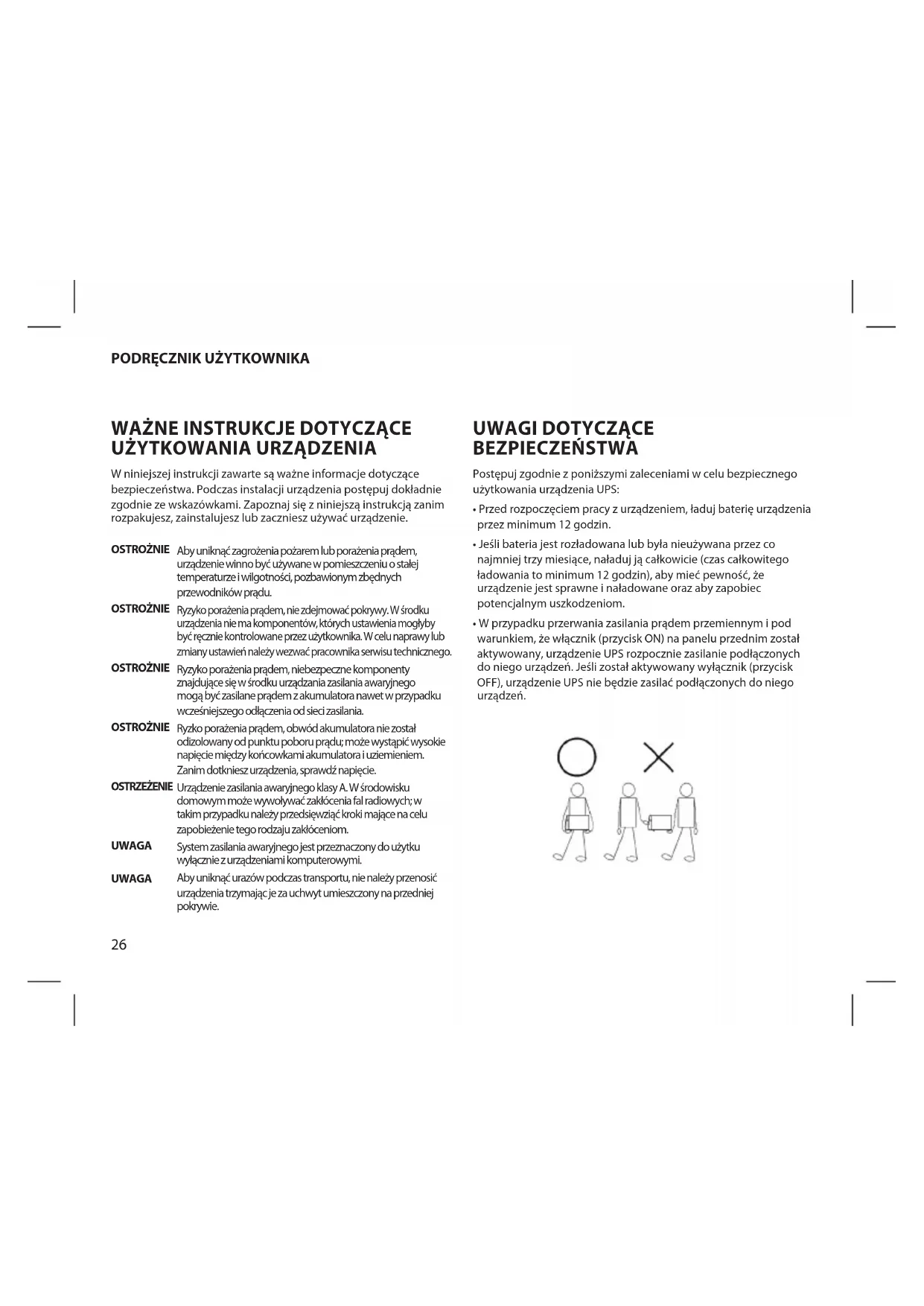

WAŻNE INSTRUKCJE DOTYCZĄCE UŻYTKOWANIA URZĄDZENIA

W niniejszej instrukcji zawarte są ważne informacje dotyczące bezpieczeństwa. Podczas instalacji urządzenia postępuj dokładnie zgodnie ze wskazówkami. Zapoznaj się z niniejszą instrukcją zanim rozpakujesz, zainstalujesz lub zaczniesz używać urządzenie.

OSTROŻNIE

Aby uniknąć zagrożenia pożarem lub porażenia prądem, urządzenie winno być używane w pomieszczeniu o stałej temperaturze i wilgotności, pozbawionym zbędnych przewodników prądu.

OSTROŻNIE

Ryzyko porażenia prądem, nie zdejmować pokrywy. W środku urządzenia nie ma komponentów, których ustawienia mogłyby być ręcznie kontrolowane przez użytkownika. W celu naprawy lub zmiany ustawień należy wezwać pracownika serwisu technicznego.

OSTROŻNIE

Ryzyko porażenia prądem, niebezyczne komponenty znajdujące się w środku urządzenia zasilania awaryjnego mogą być zasilane prądem z akumulatora nawet w przypadku wcześniejszego odłączenia od sieci zasilania.

OSTROŻNIE

Ryzko porażenia prądem, obwód akumulatora nie został odizolowany od punktu poboru prądu; może wystąpić wysokie napięcie między końcowkami akumulatora i uziemieniem. Zanim dotkniesz urządzenia, sprawdź napięcie.

OSTRZEŻENIE

Urządzenie zasilania awaryjnego klasy A. W środowisku domowym może wywoływać zakłócenia fal radiowych; w takim przypadku należy przedsięwziąć kroki mające na celu zapobieżenie tego rodzaju zakłóceniom.

UWAGA

System zasilania awaryjnego jest przeznaczony do użytku wyłącznie z urządzeniami komputerowymi.

UWAGA

Aby uniknąć urazów podczas transportu, nie należy przenosić urządzenia trzymając je za uchwyt umieszczony na przedniej pokrywie.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Postępuj zgodnie z poniższymi zaleceniami w celu bezpiecznego użytkowania urządzenia UPS:

• Przed rozpoczęciem pracy z urządzeniem, ładuj baterię urządzenia przez minimum 12 godzin.
• Jeśli bateria jest rozładowana lub była nieużywana przez co najmniej trzy miesiące, naładuj ją całkowicie (czas całkowitego ładowania to minimum 12 godzin), aby mieć pewność, że urządzenie jest sprawne i naładowane oraz aby zapobiec potencjalnym uszkodzeniom.
• W przypadku przerwania zasilania prądem przemiennym i pod warunkiem, że włącznik (przycisk ON) na panelu przednim został aktywowany, urządzenie UPS rozpocznie zasilanie podłączonych do niego urządzeń. Jeśli został aktywowany wyłącznik (przycisk OFF), urządzenie UPS nie będzie zasilać podłączonych do niego urządzeń.

Napięcie DC w trybie bateryjnym 12V

Rodzaje urządzeń, które mogą być Komputer, monitor zasilane

Napięcie wejściowe 230V

Częstotliwość wejściowa 50Hz

Napięcie wyjściowe 230V

Częstotliwość wyjściowa 50/60Hz 0,5Hz

(w trybie pracy bateryjnej)

Współczynnik mocy

PF=0,6 (kiedy interval wejściowy waha się pomiędzy -35% y -23%, FP=0,45)

Deklarowany czas działania 5-10 minut (w zależności od podłączonych urzą

Czas przełączenia 10ms

Ochrona przed krótkimi spieciami

Wyłącznik automatyczny, ograniczenie prądu wyjściowego w trybie inwersji

Wydajność mocy >80% w trybie inwersji

Temperatura 0°C \~ 40°C

Wilgotność

10%\~90%

Wyświetlacz

Wyświetlacz LED: Prąd przemienny, tryb ładowania, tryb inwersji

1 2 3

1. Dioda LED informująca o ładowaniu baterii: zapala się, gdy urządzenie UPS jest podłączone do sieci zasilania.
2. Dioda LED informująca o przerwaniu zasilania: zapala się, gdy urządzenie UPS wykryje przerwę w zasilaniu.
3. Wskazuje przeciążenie UPS. Wskazuje również, że w razie przerwy w zasilaniu UPS wyłączy się w czasie krótszym niż 30 sekund.
4. Przycisk ON/OFF: włącza i wyłącza urządzenie UPS. Należy przycisnąć, aby włączyć urządzenie UPS Należy przycisnąć, aby wyłączyć urządzenie UPS

PODREÇZNIK UŻYTKOWNIKA

Standardowa instalacja urządzenia UPS

1. Wyłącz urządzenie, które będzie podłączone do urządzenia UPS (np. komputer PC) i odłącz je od sieci.
2. Ustaw urządzenie UPS we właściwej pozycji (informacje na ten temat znajdziesz w podręczniku).
3. Podłącz urządzenie ładujące (na przykład komputer) do zabezpieczonego wyjścia UPS.

4. Podłącz urządzenie UPS do gniazdka poboru prądu przemiennego (upewnij się, że jest to gniazdko z uziemieniem).

5. Po podłączeniu urządzenia UPS do sieci zasilania, włącz urządzenie przyciskając przycisk ON/OFF na panelu przednim urządzenia UPS; zapalą się zielona i żółta dioda LED. Następnie włącz podłączone do urządzenia UPS urządzenia takie, jak komputer PC, etc.

6. Tryb zasilania: przyciśnij przycisk ON/OFF na panelu przednim urządzenia UPS; zapalą się czerwone diody LED.
7. Standardowe włączanie urządzenia UPS: przyciśnij przycisk ON/OFF na panelu przednim urządzenia UPS.
8. Standardowe wyłączanie urządzenia UPS: przyciśnij przycisk ON/OFF na panelu przednim urządzenia UPS.

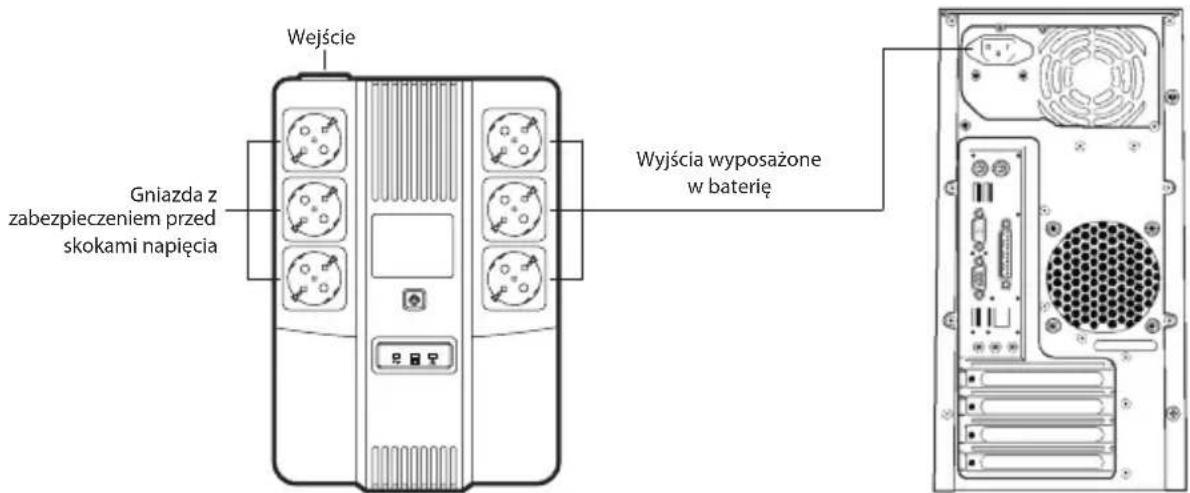

Wejście Gniazda z zabezpieczeniem przed skokami napięcia Wyjścia wyposażone w baterię

ANOMALIE W DZIAŁANIU URZĄDZENIA

Urządzenie UPS służy do ochrony innych urządzeń użytkownika. Jeśli urządzenie UPS nie działa poprawnie, zgłoś się do lokalnego dystrybutora urządzenia, aby uniknąć uszkodzenia urządzenia UPS.

Poniżej przedstawiono niektóre problemy, które mogą wystąpić podczas użytkowania urządzenia UPS. Postępuj zgodnie z poniższymi instrukcjami. Jeśli pomimo tego problem nie zostanie rozwiązany, skontaktuj się z lokalnym dystrybutorem urządzenia.

Symptom Działanie

Urządzenie UPS nie zasila podłączonych do niego urządzeń.

Urządzenie UPS nie włącza się (jest poprawnie podłączone do sieci i nie miała miejsca przerwa w zasilaniu urządzenia, a mimo to po naciśnięciu przycisku ON nie włącza się dioda informująca o zasilaniu prądem przemiennym, a urządzenie wydaje odgłos ostrzegawczy).

Kiedy ma miejsce przerwa w zasilaniu w sieci, komputer nie działa.

Upewnij się, że bateria nie jest rozładowana lub częściowo naładowana. Upewnij się, że urządzenie UPS zostało poprawnie włączone.

Upewnij się, że nie przepalił się bezpiecznik. Bezpiecznik znajduje się w panelu tylnym urządzenia UPS. Po odłączeniu urządzenia UPS od sieci zasilania, wyjmij bezpiecznik i sprawdź, czy się przepalił. Jeśli bezpiecznik jest przepalony, wymień go na nowy.

Włącz urządzenia UPS i ładuj przez minimum 10 godzin. Kiedy sieć zasilania zacznie działać poprawie, ponownie podłącz do niej urządzenie UPS i włącz je.

Urządzenie UPS działa poprawnie, ale włącza się sygnał alarmowy. W sieci zasilającej ma miejsce przepięcie.

Uwaga:

Bateria w urządzeniu UPS jest materiałem eksploatacyjnym, dlatego udziela się na nanią 6-miesięcznej gwarancji od daty zakupu produktu.

Jeżeli w przyszłości zajdzie potrzeba utylizacji niniejszego produktu należy pamiętać, że:

Zużyte urządzenia elektryczne i elektroniczne nie mogą być wyrzucane wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Tego typu urządzenia należy przekazać do punktu składowania zużytych urządzeń elektrycznych i elektronicznych.

Informacje na temat punktów składowania można uzyskać od miejscowych władz i u sprzedawcy.

(Dyrektywa WEEE w sprawie zużytego sprzętu elektrycznego i elektronicznego)
