Fortress Bunker - Nepřerušovaný zdroj energie NGS - Bezplatný návod k obsluze

Značka	NGS
Model	Fortress Bunker
Typ produktu	Nepřerušitelný zdroj napájení (UPS)
Vstupní napětí	230 V AC
Vstupní frekvence	50 Hz
Výstupní napětí	230 V AC
Výstupní frekvence	50/60 Hz
Účiník	0,6
Typ baterie	12 V DC
Výdrž	5 až 10 minut (podle zátěže)
Doba přepnutí	10 ms
Ochrana	Jistič, zkrat
Účinnost v režimu invertoru	>80 %
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	10 % až 90 %
Displej	LED (AC, nabíjení, invertor)
Typ podporované zátěže	Počítač, monitor
Instalace	Vnitřní, řízené prostředí
Počáteční nabíjení	Alespoň 12 hodin
Třída	A (možné rádiové rušení)
Záruka na baterii	6 měsíců
Recyklace	Nevyhazujte s domovním odpadem, řiďte se směrnicí OEEZ
Pojistka	Ano, přístupná na zadním panelu
Tlačítko ON/OFF	Ano

Často kladené otázky - Fortress Bunker NGS

Jak nainstalovat UPS?

Vypněte zařízení, umístěte UPS na vhodné místo, připojte zařízení k chráněným výstupům, zapojte UPS do sítě a stiskněte tlačítko ON. Před prvním použitím nabíjejte baterii po dobu alespoň 12 hodin.

Co dělat, když se UPS nespouští?

Zkontrolujte, zda funguje zásuvka a zda není spálená pojistka. Pojistka je na zadní straně. Odpojte UPS, vyjměte pojistku a prohlédněte ji. V případě potřeby ji vyměňte.

Jak nabíjet baterii?

Zapojte UPS do sítě. Rozsvítí se kontrolka nabíjení. Nechte nabíjet alespoň 12 hodin před prvním použitím nebo po hlubokém vybití. Pokud zařízení zůstane nečinné déle než tři měsíce, ihned jej nabijte.

Co znamená rozsvícená kontrolka?

Zelená kontrolka znamená, že UPS je připojena k síti. Žlutá kontrolka signalizuje výpadek proudu. Červená kontrolka označuje přetížení nebo že se UPS vypne do 30 sekund v případě poruchy.

Zní alarm, co dělat?

Alarm může signalizovat přepětí nebo podpětí sítě. Zkontrolujte vstupní napětí. Pokud svítí červená kontrolka, došlo k přetížení: odpojte některá zařízení.

Počítač nefunguje na baterii, proč?

Ujistěte se, že je UPS zapnutá a baterie dostatečně nabitá. Po obnovení proudu ji nabíjejte alespoň 10 hodin.

Mohu připojit jakékoli zařízení?

Tato UPS je určena pro počítačové vybavení (počítač, monitor). Nepřipojujte zařízení s vysokým výkonem, jako jsou laserové tiskárny nebo lékařské přístroje.

Jak vyměnit pojistku?

Odpojte UPS ze sítě. Najděte pojistku na zadní straně, vyjměte ji a zkontrolujte, zda není spálená. Vyměňte ji za pojistku stejných vlastností.

Jaká je záruka na baterii?

Baterie je spotřební zboží se zárukou 6 měsíců od data nákupu UPS.

Jak recyklovat UPS?

Neodhazujte zařízení s domovním odpadem. Řiďte se směrnicí OEEZ a odevzdejte jej do sběrného dvora nebo kontaktujte svého prodejce ohledně recyklace.

NÁVOD K OBSLUZE Fortress Bunker NGS

Tato příručka obsahuje důležité bezpečnostní pokyny. Během instalace zařízení dodržujte pozorně všechny pokyny. Před rozbalením, instalací nebo provozováním zařízení si pečlivě přečtěte tuto příručku.

UPOZORNĚNÍ Abyste zabránili nebezpečí požáru nebo úrazu elektrickým proudem, instalujte zařízení v prostředí s kontrolovanou teplotou a vlhkostí bez vodivých kontaminantů.

UPOZORNĚNÍ Nebezpečí úrazu elektrickým proudem, neodstraňujte kryt. Neobsahuje žádné součásti opravitelné uživatelem. Opravu přenechejte kvalifikovanému personálu.

UPOZORNĚNÍ Nebezpečí úrazu elektrickým proudem. Nebezpečné živé části uvnitř UPS mohou být napájeny baterii i po odpojení vstupního napájecího zdroje.

UPOZORNĚNÍ Nebezpečí úrazu elektrickým proudem, bateriový okruh není izolován od vstupu AC; mezi svorkami baterie a zemí se může tvořit nebezpečné napětí. Před dotykem zařízení otestujte.

VAROVÁNÍ Jedná se o produkt třídy A-UPS. V domácím prostředí může tento výrobek způsobit vysokofrekvenční rušení. V takovém případě by měl uživatel přijmout dodatečná opatření.

VÝSTRAHA UPS je určeno pouze pro použití s počitačem.

VÝSTRAHA Abyste zabránili zranění, nepřenášejte UPS za rukojeť čelního krytu.

POZNÁMKY K BEZPEČNOSTIUCHOVEJTE TYTO

Pro bezpečnou manipulaci s UPS dodržujte následující pokyny:

- Před uvedením UPS do provozu nabijte baterii alespoň po dobu 12 hodin.

- Po vybití baterie nebo pokud není zařízení používáno po dobu delší než tři měsíce ponechte baterii v nabíječce alespoň 12 hodin, čímž zajistíte její plné nabití a vyhnete se jejímu nechtěnému poškození.

- Pokud dojde po stisknutí tlačítka ON na čelním panelu k selhání napájení střídavým proudem, UPS zařízení bude vydávat výstupní napětí; po stisknutí tlačítka OFF na čelním panelu, UPS zařízení nebude vydávat výstupní napětí.

DC napětí v režimu baterie 12 V

Typ zatížení Počítač, displej

Vstupní napětí 230V

Vstupní frekvence 50 Hz

Výstupní napětí 230 V

Výstupní frekvence 50/60 Hz

Účiník PF=0,6 (při vstupním rozsahu -35 % až

-23%, PF=0,45)

Doba zálohování 5-10 minut (v závislosti na zatížení)

Doba prénosu 10 ms

Ochrana proti zkratu Jistič, omezený výstupní oběh v režimu invertoru

Efektivita výkonu >80 % v režimu invertoru

Teplota 0°C\~40°C

Vlhkost 10%\~90%

Displej LED displej: AC, nabíjení, inverze

1 2 3

1. Kontrolka nabíjení baterie: svítí, když je UPS připojeno k síti.
2. Kontrolka selhání napájení: svítí, jakmile UPS detekuje výpadek napájení.
3. Indikuje přetížení v UPS. Ukazuje také, že UPS se vypne během méně než 30 sekund při výpadku napájení.
4. Tlačitko ON/OFF: slouží k zapnutí a vypnutí UPS.

Stiskněte a uvolněte pro zapnutí zařízení

Stiskněte a uvolněte pro vypnutí zařízení

UŽIVATELSKÁ PŘÍRUČKA

INSTALACE A PROVOZ

Instalace pro standardní UPS

1. Vypněte zátěž (např. PC) a vytáhněte napájecí kabel.
2. Umístěte UPS do správné polohy (podle příručky).
3. Nabijeci zařízení (napřiklad PC) připojte k UPS v chráněném výstupu.

4. Zasuňte zástrčku do síťové zásuvky (ujistěte se, že je uzemnění správně připojeno).

5. Po připojení do sítě: stisknutim panelového spinače zapnete UPS. Rozsvítí se zelená a žlutá LED kontrolka. Následně můžete zapnout počítač a pokračovat v instalaci.

6. Režim baterie: stisknutím panelového spínače zapnete UPS. Rozsvítí se červená LED kontrolka.
7. Normální zapnutí: stisknutím panelového spínače zapnete UPS.
8. Normální vypnutí: stisknutím panelového spínače vypnete UPS.

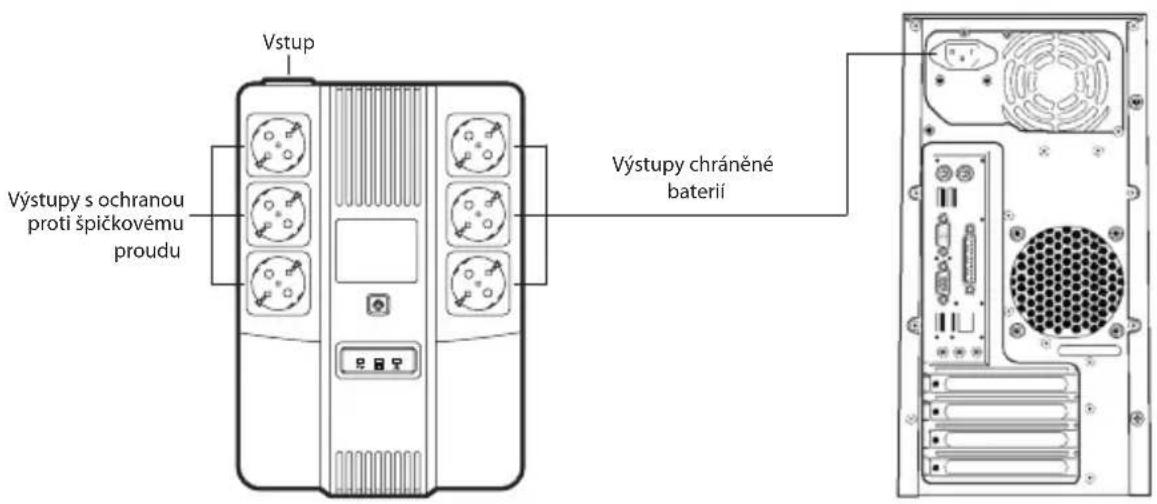

Výstup Výstupy s ochranou proti špičkovému proudu Výstupy chráněné baterií

ČEŠTINA

NGS

ŘEŠENÍ ABNORMALIT

UPS může sloužit a poskytovat ochranu pro zařízení uživatele. V případě jakékoli abnormality se obratte na na místního prodejce. Vyhnete se tak nechtěnému poškození UPS.

V případě následujících problémů postupujte dle níže uvedených kroků. Pokud problém přetrvá, kontaktujte místního prodejce.

Fenomén Řešení problémů

Nefunkční baterie. Zkontrolujte, zda je baterie dostatečně nabitá.

Zkontrolujte, zda je UPS zařízení správně zapnuto.

UPS se nepřepne na střídavý proud (vstupní zástrčka UPS byla zapojena do síťové zásuvky a střídavý proud je normální, tlačítko ON bylo stisknuto, ale indikátor střídavého proudu nesvítí a alarm pípá).

V případě selhání střídavého proudu nefunguje počítač.

Zkontrolujte funkčnost pojistky. Pojistka je umístěna na zadním panelu UPS. Po odpojení zástrčky střídavého napětí vytáhněte pojistku a zkontrolujte, zda není přerušena. Pokud ano, pojistku vyměňte.

Pokud je střídavý proud nepřerušovaný, zapněte UPS a nabijte baterii alespoň po dobu 10 hodin. Následně zapněte UPS.

Výstup střídavého proudu je normální, alarm však pípe. Střídavý proud vykazuje přepětí nebo nízké napětí.

Poznámka:

Baterie UPS je spotřební materiál se zárukou 6 měsíců od data nákupu.

Pokud bude tento výrobek třeba v budoucnu zlikvidovat, upozorňujeme, že:

Elektrické produkty nesmí být likvidovány společně s komunálním odpadem. Je třeba je recyklovat v příslušných zařízeních.

Pro pokyny k recyklaci se obratte na místní úřady nebo na prodejce. (Směrnice o likvidaci elektrických a elektronických zařízení)
