Fortress Bunker - Ononderbroken stroomvoorziening NGS - Gratis gebruiksaanwijzing en handleiding

Merk	NGS
Model	Fortress Bunker
Producttype	Ononderbroken stroomvoorziening (UPS)
Ingangsspanning	230 V AC
Ingangsfrequentie	50 Hz
Uitgangsspanning	230 V AC
Uitgangsfrequentie	50/60 Hz
Vermogensfactor	0,6
Batterijtype	12 V DC
Autonomie	5 tot 10 minuten (afhankelijk van belasting)
Overdrachtstijd	10 ms
Beveiliging	Stroomonderbreker, kortsluiting
Efficiëntie in omvormermodus	>80%
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10% tot 90%
Display	LED (AC, opladen, omvormer)
Type ondersteunde belasting	Computer, beeldscherm
Installatie	Binnen, gecontroleerde atmosfeer
Eerste oplading	Minstens 12 uur
Klasse	A (mogelijke radiostoring)
Batterijgarantie	6 maanden
Recycling	Niet bij het huishoudelijk afval, volg de WEEE-richtlijn
Zekering	Ja, toegankelijk achterpaneel
AAN/UIT-knop	Ja

Veelgestelde vragen - Fortress Bunker NGS

Hoe installeer ik de UPS?

Schakel uw apparatuur uit, plaats de UPS op een geschikte locatie, sluit de apparaten aan op de beveiligde uitgangen, sluit de UPS aan op het net en druk op de AAN-knop. Laad de batterij vóór het eerste gebruik gedurende minstens 12 uur op.

Wat te doen als de UPS niet inschakelt?

Controleer of het stopcontact werkt en of de zekering niet is doorgebrand. De zekering bevindt zich aan de achterkant. Koppel de UPS los, verwijder de zekering en inspecteer deze. Vervang indien nodig.

Hoe laad ik de batterij op?

Sluit de UPS aan op het lichtnet. Het oplaadlampje gaat branden. Laat ten minste 12 uur opladen vóór het eerste gebruik of na een diepe ontlading. Als het apparaat langer dan drie maanden inactief blijft, laad het dan onmiddellijk op.

Wat betekent het brandende lampje?

Het groene lampje geeft aan dat de UPS op het net is aangesloten. Het gele lampje geeft een stroomstoring aan. Het rode lampje duidt op overbelasting of dat de UPS binnen 30 seconden uitschakelt bij een storing.

Het alarm gaat af, wat moet ik doen?

Een alarm kan wijzen op overspanning of onderspanning van het net. Controleer de ingangsspanning. Als het rode lampje brandt, is er sprake van overbelasting: ontkoppel een aantal apparaten.

De computer werkt niet op batterij, waarom?

Zorg ervoor dat de UPS is ingeschakeld en dat de batterij voldoende is opgeladen. Laad deze gedurende ten minste 10 uur op nadat de stroom is teruggekeerd.

Kan ik elk apparaat aansluiten?

Deze UPS is ontworpen voor computermateriaal (computer, beeldscherm). Sluit geen apparaten met een hoog vermogen aan, zoals laserprinters of medische apparatuur.

Hoe vervang ik de zekering?

Koppel de UPS los van het lichtnet. Zoek de zekering aan de achterkant, verwijder deze en controleer of hij is doorgebrand. Vervang deze door een zekering met dezelfde specificaties.

Wat is de garantie op de batterij?

De batterij is een verbruiksartikel met een garantie van 6 maanden vanaf de aankoopdatum van de UPS.

Hoe recycle ik de UPS?

Gooi het apparaat niet bij het huishoudelijk afval. Volg de WEEE-richtlijn en lever het in bij een erkend afvalpunt of neem contact op met uw dealer voor recyclingadvies.

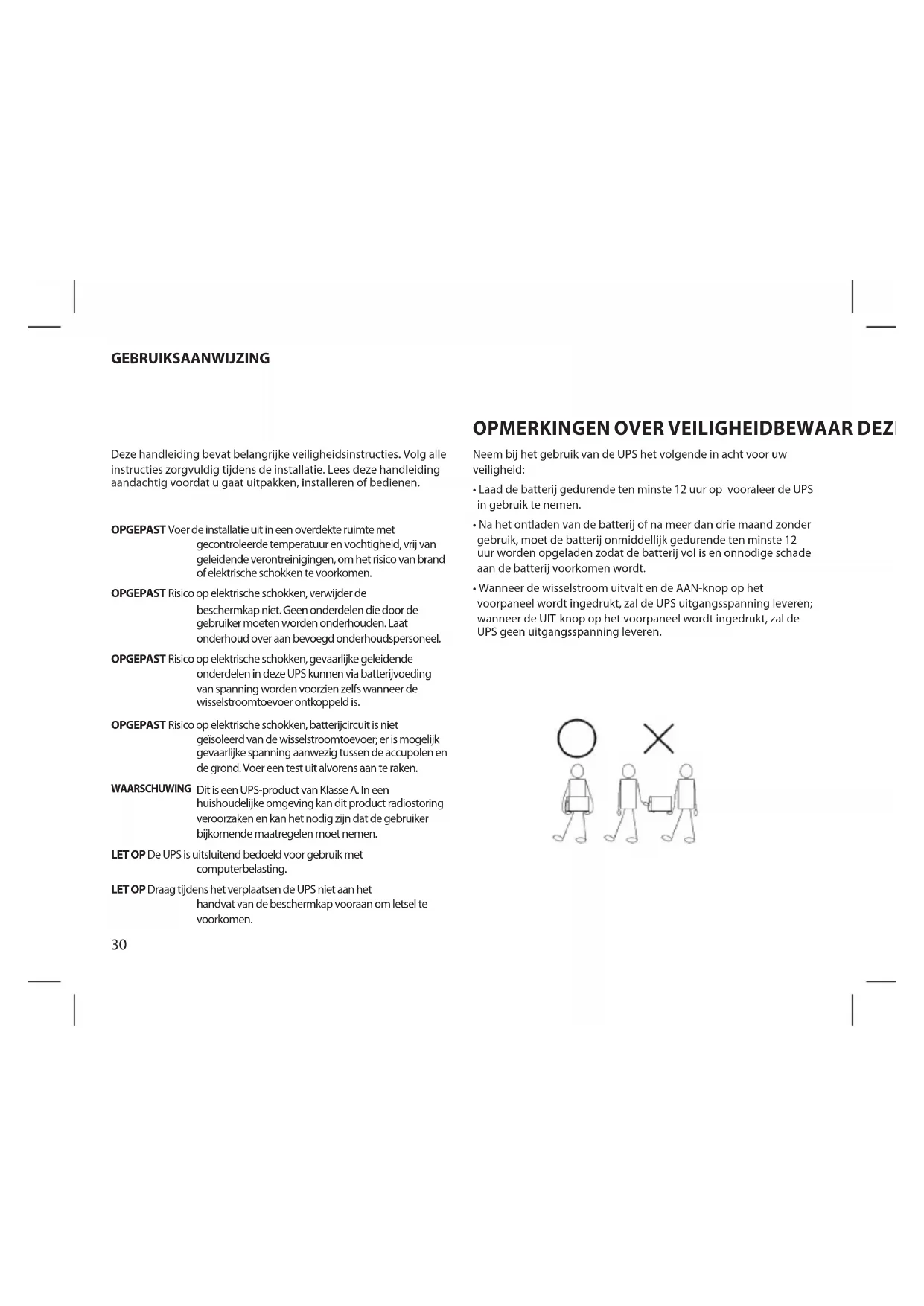

GEBRUIKSAANWIJZING Fortress Bunker NGS

Deze handleiding bevat belangrijke veiligheidsinstructies. Volg alle instructies zorgvuldig tijdens de installatie. Lees deze handleiding aandachtig voordat u gaat uitpakken, installeren of bedienen.

OPGEPAST Voer de installatie uit in een overdekte ruimte met gecontroleerde temperatuur en vochtigheid, vrij van geleidende verontreinigingen, om het risico van brand of elektrische schokken te voorkomen.

OPGEPAST Risico op elektrische schokken, verwijder de beschermkap niet. Geen onderdelen die door de gebruiker moeten worden onderhouden. Laat onderhoud over aan bevoegd onderhoudspersoneel.

OPGEPAST Risico op elektrische schokken, gevaarlijke geleidende onderdelen in deze UPS kunnen via batterijvoeding van spanning worden voorzien zelfs wanneer de wisselstroomtoevoer ontkoppeld is.

OPGEPAST Risico op elektrische schokken, batterijcircuit is niet geïsoleerd van de wisselstroomtoevoer; er is mogelijk gevaarlijke spanning aanwezig tussen de accupolen en de grond. Voer een test uit alvorens aan te raken.

WAARSCHUWING Dit is een UPS-product van Klasse A. In een huishoudelijke omgeving kan dit product radiostoring veroorzaken en kan het nodig zijn dat de gebruiker bijkomende maatregelen moet nemen.

LET OP De UPS is uitsluitend bedoeld voor gebruik met computerbelasting.

LET OP Draag tijdens het verplaatsen de UPS niet aan het handvat van de beschermkap vooraan om letsel te voorkomen.

OPMERKINGEN OVER VEILIGHEIDBEWAAR DEZ

Neem bij het gebruik van de UPS het volgende in acht voor uw veiligheid:

- Laad de batterij gedurende ten minste 12 uur op vooraleer de UPS in gebruik te nemen.

- Na het ontladen van de batterij of na meer dan drie maand zonder gebruik, moet de batterij onmiddellijk gedurende ten minste 12 uur worden opgeladen zodat de batterij vol is en onnodige schade aan de batterij voorkomen wordt.

- Wanneer de wisselstroom uitvalt en de AAN-knop op het voorpaneel wordt ingedrukt, zal de UPS uitgangsspanning leveren; wanneer de UIT-knop op het voorpaneel wordt ingedrukt, zal de UPS geen uitgangsspanning leveren.

Gelijkstroomspanning in 12V

batterijmodus

Belastingtype Computer, displayer

Ingangsspanning 230V

Ingangsfrequentie 50Hz

Uitgangsspanning 230V

Uitgangsfrequentie 50/60Hz

Vermogensfactor VF=0,6 (wanneer invoerbereik -35% tot -23%, VF=0,45)

Back-uptijd 5-10 minuten (afhankelijk van de belasting)

Overdrachtstijd 10ms

Kortsluitingsbeveiliging Stroomonderbreker, begrensde uitgangsstroom in omvormermodus

Efficiëntie van vermogen >80% in omvormermodus

Temperatuur 0°C \~ 40°C

Vochtigheid 10% \~ 90%

Beeldscherm LED-scherm: Wisselstroom, opladen, inverteren

1 2 3

1. Ledlampje batterij opladen: het brandt wanneer de UPS aangesloten is op het electriciteitsnet.
2. Ledlampje stroomstoring: het brandt wanneer de UPS een stroomonderbreking detecteert.
3. Geeft overbelasting in de UPS aan. Het geeft ook aan dat de UPS binnen 30 seconden wordt uitgeschakeld als er een stroomstoring optreedt.
4. AAN/UIT-knop: zet de UPS aan en uit. Druk in en laat los om aan te zetten Druk in en laat los om uit te zetten

GEBRUIKSAANWIJZING

Installatie voor standaard UPS

1. Schakel de belasting uit (bijvoorbeeld een pc), trek de stroom uit.
2. Zet de UPS op de juiste positie (volgens de handleiding).
3. Sluit het laadapparaat (bijvoorbeeld de pc) aan op de UPS op een beveiligde uitgang.

4. Steek de stekker in het stopcontact van de wisselstroom (zorg ervoor dat GND goed is aangesloten).

5. Verbind met de wisselstroom: druk op de schakelaar van het controlepaneel dat de UPS inschakelt en het groene en het gele LED-lampje doet branden, dan kunt u uw computer enz. aanzetten.

6. Batterijmodus: druk op de schakelaar van het controlepaneel dat de UPS inschakelt en het rode LED-lampje doet branden.
7. UPS normaal aanzetten: druk op de schakelaar van het controlepaneel om de UPS aan te zetten.
8. UPS normaal uitzetten: druk op de schakelaar van het controlepaneel om de UPS uit te zetten.

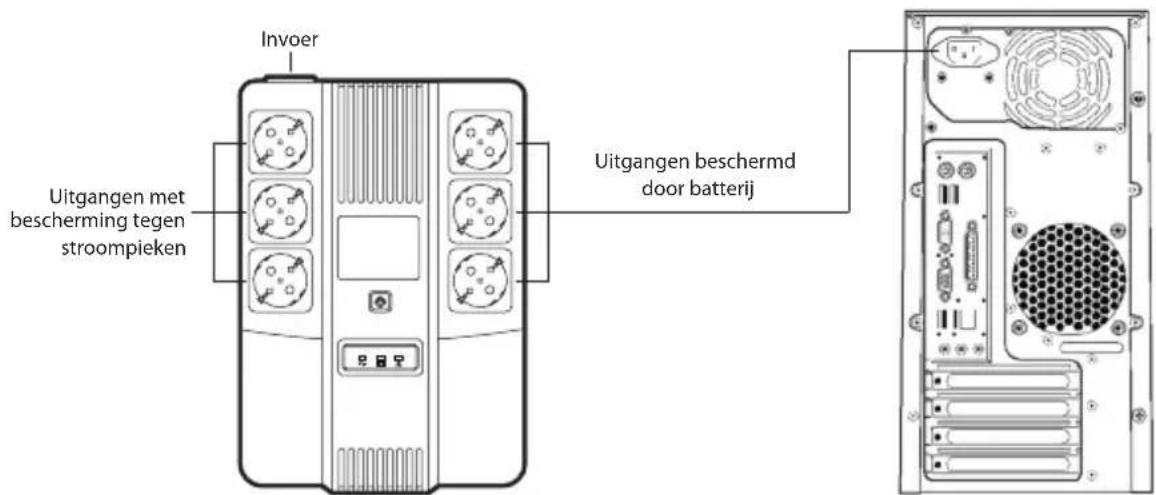

Invoer Uitgangen met bescherming tegen stroompieken Uitgangen beschermd door batterij

NEDERLANDS

NGS

OMGAAN MET AFWIJKINGEN

De UPS kan de apparatuur van de gebruiker helpen en beschermen, maar gelieve uw lokale UPS-dealer om hulp te vragen bij een abnormale situatie om onnodige schade aan de UPS te vermijden.

Volg onderstaande stappen wanneer de volgende problemen zich voordoen aan de UPS, en neem contact op met de lokale dealer als het probleem nog steeds niet kan worden opgelost.

Verschijnsel Probleemoplossing

Batterij levert geen stroom. Controleer of de batterij wel voldoende is opgeladen.

Controleer of de UPS correct werd aangezet.

UPS schakelt niet over naar wisselstroom (de invoerstekker van de UPS is aangesloten op de wisselstroom en de wisselstroom is normaal, en de AAN-knop werd ingedrukt, maar het lampje van de wisselstroom brandt niet en het alarm piept.

Wanneer de wisselstroom uitvalt, werkt de computer niet.

Controleer of de zekering kapot is? De zekering bevindt zich op het achterpaneel van de UPS. Haal na het loskoppelen van de wisselstroomstekker de zekering eruit en controleer of de zekering kapot is, vervang door een nieuwe zekering als dit het geval is.

Zet de UPS aan en laad de batterij gedurende ten minste 10 uur op bij normale wisselstroom en zet vervolgens de UPS aan.

Wisselstroomuitvoer is normaal, maar het alarm piept. Het voltage van de wisselstroom is te hoog of te laag.

Opmerking:

De batterij van de UPS is een verbruiksartikel met een garantie van 6 maanden vanaf de aankoopdatum.

Indien u dit product in de toekomst wilt afdanken, dan moet u er rekening mee houden dat:

elektrische producten niet bij het huishoudelijk afval mogen geplaatst worden. Recyclen in de beschikbare installaties.

Raadpleeg de lokale autoriteiten of dealer voor instructies over recycling.

(Richtlijn betreffende de verwijdering van elektrische en elektronische apparatuur)
