GEBRUIKSAANWIJZING Fortress 900 V3 NGS

ROZWIĄZYWANIE PROBLEMÓWGEBRUIKSAANWIJZING

Neem bij het gebruik van de UPS het volgende in acht voor uw veiligheid:

• Laad de batterij gedurende ten minste 12 uur op vooraleer de UPS in gebruik te nemen.

• Na het ontladen van de batterij of na meer dan drie maand zonder gebruik, moet de batterij onmiddellijk gedurende ten minste 12 uur worden opgeladen zodat de batterij vol is en onnodige schade aan de batterij voorkomen wordt.

• Wanneer de wisselstroom uitvalt en de AAN-knop op het voorpaneel wordt ingedrukt, zal de UPS uitgangsspanning leveren; wanneer de UIT-knop op het voorpaneel wordt ingedrukt, zal de UPS geen uitgangsspanning leveren. Deze handleiding bevat belangrijke veiligheidsinstructies. Volg alle instructies zorgvuldig tijdens de installatie. Lees deze handleiding aandachtig voordat u gaat uitpakken, installeren of bedienen. OPGEPAST Voer de installatie uit in een overdekte ruimte met gecontroleerde temperatuur en vochtigheid, vrij van geleidende verontreinigingen, om het risico van brand of elektrische schokken te voorkomen. OPGEPAST Risico op elektrische schokken, verwijder de beschermkap niet. Geen onderdelen die door de gebruiker moeten worden onderhouden. Laat onderhoud over aan bevoegd onderhoudspersoneel. OPGEPAST Risico op elektrische schokken, gevaarlijke geleidende onderdelen in deze UPS kunnen via batterijvoeding van spanning worden voorzien zelfs wanneer de wisselstroomtoevoer ontkoppeld is. OPGEPAST Risico op elektrische schokken, batterijcircuit is niet geïsoleerd van de wisselstroomtoevoer; er is mogelijk gevaarlijke spanning aanwezig tussen de accupolen en de grond. Voer een test uit alvorens aan te raken. WAARSCHUWING Dit is een UPS-product van Klasse A. In een huishoudelijke omgeving kan dit product radiostoring veroorzaken en kan het nodig zijn dat de gebruiker bijkomende maatregelen moet nemen. LET OP De UPS is uitsluitend bedoeld voor gebruik met computerbelasting. LET OP Draag tijdens het verplaatsen de UPS niet aan het handvat van de beschermkap vooraan om letsel te voorkomen.NEDERLANDS

1. Ledlampje batterij opladen: het brandt wanneer de UPS

aangesloten is op het electriciteitsnet.

2. Ledlampje stroomstoring: het brandt wanneer de UPS een

stroomonderbreking detecteert.

3. Geeft overbelasting in de UPS aan. Het geeft ook aan dat

de UPS binnen 30 seconden wordt uitgeschakeld als er een stroomstoring optreedt.

4. AAN/UIT-knop: zet de UPS aan en uit.

Druk in en laat los om aan te zetten Druk in en laat los om uit te zetten BELANGRIJKSTE SPECIFICATIES Model FORTRESS 600/900/1200 V2/V3 Gelijkstroomspanning van lange back-up 12VDC Belastingtype Computer, displayer Ingangsspanning 230V Ingangsfrequentie 50Hz Uitgangsspanning 230V Uitgangsfrequentie 50/60Hz Vermogensfactor VF=0,6 (wanneer invoerbereik -35% tot -23%, VF=0,45) Back-uptijd 5-10 minuten (afhankelijk van de belasting) Overdrachtstijd 10ms Kortsluitingsbeveiliging Stroomonderbreker, begrensde uitgangsstroom in omvormermodus Eciëntie van vermogen >80% in omvormermodus Temperatuur 0°C ~ 40°C Vochtigheid 10% ~ 90% Beeldscherm LED-scherm: Wisselstroom, opladen, inverteren

5. Verbind met de wisselstroom: druk op de schakelaar van het

controlepaneel dat de UPS inschakelt en het groene en het gele LED-lampje doet branden, dan kunt u uw computer enz. aanzetten.

6. Batterijmodus: druk op de schakelaar van het controlepaneel

dat de UPS inschakelt en het rode LED-lampje doet branden, vervolgens kunt u uw computer enz. aanzetten.

7. UPS normaal aanzetten: druk op de schakelaar van het

controlepaneel om de UPS aan te zetten.

8. UPS normaal uitzetten: druk op de schakelaar van het

controlepaneel om de UPS uit te zetten.

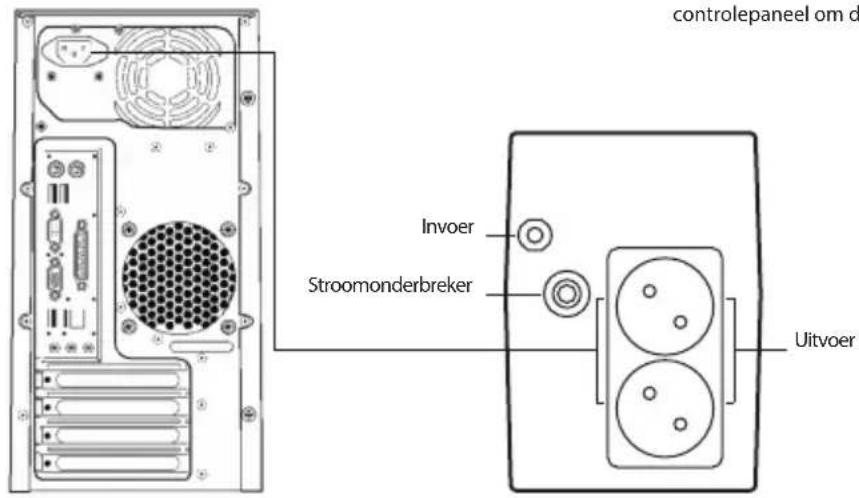

INSTALLATIE EN WERKING

Installatie voor standaard UPS

1. Schakel de belasting uit (bijvoorbeeld een pc), trek de stroom uit.

2. Zet de UPS op de juiste positie (volgens de handleiding).

3. Sluit de belasting (bijvoorbeeld een pc) aan op de UPS.

4. Steek de stekker in het stopcontact van de wisselstroom (zorg

ervoor dat GND goed is aangesloten). Invoer Stroomonderbreker UitvoerNEDERLANDS

Opmerking: De batterij van de UPS is een verbruiksartikel met een garantie van 6 maanden vanaf de aankoopdatum. Indien u dit product in de toekomst wilt afdanken, dan moet u er rekening mee houden dat: elektrische producten niet bij het huishoudelijk afval mogen geplaatst worden. Recyclen in de beschikbare installaties. Raadpleeg de lokale autoriteiten of dealer voor instructies over recycling. (Richtlijn betreende de verwijdering van elektrische en elektronische apparatuur) Symptoom Mogelijke oorzaak Oplossing Geen LED-display op het frontpaneel. 1. Zwakke batterij. 1. Laad de batterij tot 8 uur op.

2. Defecte batterij. 2. Vervang door hetzelfde type batterij.

3. De aan/uit-schakelaar is niet ingedrukt. 3. Druk opnieuw op de aan/uit-schakelaar.

Alarmerende zoemer piept continu wanneer de netvoeding normaal is. Overbelasting van de UPS. Controleer of de belasting overeenkomt met de door de UPS gespeciceerde capaciteit. Bij stroomuitval wordt de back-uptijd verkort.

1. Overbelasting van de UPS. 1. Verwijder enkele niet-kritieke belasting.

2. Batterijspanning is te laag. 2. Laad de batterij 8 uur of langer op.

3. Defecte batterij door hoge

bedrijfsomgevingstemperatuur of onjuist gebruik van de batterij.

3. Vervang door hetzelfde type batterij.

Netspanning normaal, maar LED knippert. Stroomkabel is los. Sluit de stroomkabel correct aan. Als er abnormale situaties optreden die niet hierboven zijn vermeld, bel dan onmiddellijk de servicedienst.
