Fortress 900 V3 - Alimentação ininterrupta NGS - Manual de utilização gratuito

Tipo de produto	Fonte de alimentação ininterrupta (UPS)
Marca	NGS
Modelo	Fortress 900 V3
Tensão de entrada	230 V CA
Frequência de entrada	50 Hz
Tensão de saída	230 V CA
Frequência de saída	50/60 Hz (conforme modo)
Potência aparente	900 VA
Potência ativa	540 W (fator de potência 0,6)
Tipo de carga recomendada	Computador, monitor
Autonomia típica	5 a 10 minutos (conforme carga)
Tempo de transferência	10 ms
Proteção	Disjuntor, proteção contra curto-circuito
Eficiência em modo inversor	> 80 %
Bateria	12 V CC, chumbo-ácido selada
Tempo de carga inicial	12 horas mínimo
Garantia da bateria	6 meses
Exibição	LED: CA, recarga, inversor
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % (sem condensação)
Classe de emissão	Classe A (uso profissional)
Instalação	Interior, atmosfera controlada, sem contaminantes
Manutenção	Recarregar a bateria a cada 3 meses se não utilizada
Reciclagem	Não descartar no lixo doméstico. Entregar em um ponto de coleta.

Perguntas frequentes - Fortress 900 V3 NGS

Como instalar meu no-break Fortress 900 V3?

Desligue seus equipamentos, conecte-os ao no-break, depois conecte o no-break à tomada. Pressione o botão ON/OFF para ligá-lo. Consulte o manual para detalhes.

Quanto tempo leva para carregar a bateria inicialmente?

Carregue a bateria por pelo menos 12 horas antes do primeiro uso.

O que significa a luz vermelha acesa?

A luz vermelha indica que o no-break está operando em bateria (modo inversor), por exemplo, durante uma queda de energia.

Por que meu no-break emite um bipe contínuo?

Um bipe contínuo indica sobrecarga. Verifique se a potência total dos seus equipamentos não excede a capacidade do no-break (900 VA / 540 W).

O que fazer se os LEDs não acenderem?

Verifique se a bateria está carregada (deixe carregar 8h), se o interruptor de alimentação está ligado, ou substitua a bateria se estiver com defeito.

A autonomia da bateria é muito curta, o que devo verificar?

Certifique-se de que a carga total não é excessiva. Uma bateria descarregada ou envelhecida também pode reduzir a autonomia. Recarregue-a por pelo menos 8h ou substitua-a.

Posso usar este no-break com uma impressora a laser?

Não, este no-break foi projetado para equipamentos de informática (PC, monitor). Impressoras a laser podem causar sobrecarga e não são recomendadas.

Como saber se a bateria precisa ser substituída?

Se a autonomia ficar muito baixa mesmo após carga completa, ou se o no-break não mantiver a carga, substitua a bateria por um modelo idêntico de 12 V.

Posso abrir o no-break para repará-lo?

Não, o interior não contém peças reparáveis pelo usuário. Risco de choque elétrico. Entre em contato com um serviço técnico qualificado.

Como descartar o no-break no fim da vida útil?

Não o descarte no lixo doméstico. Entregue-o em um ponto de coleta ou em um local de coleta de lixo eletrônico (DEEE). Consulte www.quefairedemesdechets.fr.

MANUAL DE UTILIZADOR Fortress 900 V3 NGS

Este manual contém informação importante acerca da segurança. Siga atentamente todas as instruções durante a instalação. Leia este manual completamente antes de desembalar, instalar ou utilizar.

PRECAUÇÃO Para evitar o risco de incêndio ou electrocução, instalar nuna zona de interior a temperatura e humidade controladas, livre de conductores contaminantes.

PRECAUÇÃO Perigo de electrocução, não retirar a coberta. O interior do aparelho não inclui componentes que o usuário possa manipular. Deverá recorrer a pessoal qualificado para qualquer manipulação.

PRECAUÇÃO Risco de electrocução, os componentes perigosos no interior deste SAI podem receber alimentação da bateria mesmo quando está desligado da rede de CA.

PRECAUÇÃO Risco de electrocução, o circuito da bateria não está isolado da entrada de CA; pode existir uma voltagem perigosa entre os terminais da bateria e a tomada de terra. Comprovar antes de tocar.

ADVERTÊNCIA Producto SAI de Classe A. Num ambiente doméstico, este producto pode provocar interferências de rádio, neste caso, o usuário poderá ver-se obrigado a tomar medidas adicionais.

ATENÇÃO O SAI foi desenhado para ser utilizado unicamente com computadores.

ATENÇÃO Para evitar lesões, não transporte o SAI com a asa da cobertura dianteira.

OBSERVAÇÕES RELATIVAS À SEGURANÇA

ESPECIFICAÇÕES DO MODELO INTRODUÇÃO

FORTRESS 600 V2/V3 400VA / 240W Bateria: 1x 12V/4.5Ah

FORTRESS 900 V2/V3 600VA / 360W Bateria: 1x 12V/7Ah

FORTRESS 1200 V2/V3 800VA / 480W Bateria: 1x12V/9Ah

ESPECIFICAÇÕES PRINCIPAIS

Modelo FORTRESS 600/900/1200 V2/V3

Voltagem de CD em modo de apoio 12VCD

Voltagem de entrada 230V

Frequência de entrada 50Hz

Voltagem de saída 230V

Frequência de saída 50/60Hz 0,5Hz

(em modo de bateria)

Factor de potência

PF=0,6 (quando o intervalo de entrada oscila entre -35% e -23%, FP=0,45)

Duração do fornecimento de segurança

5-10 minutos (dependendo dos dispositivos de carregamento)

Tempo de transferência 10ms

Proteção contra os curto-circuitos Disjuntor, corrente de saída limitada

no modo inversor

Eficiência da potência

80% no modo de inversor

Temperatura

0^ C 40^ C

Humidade

10%\~90%

Ecrã

Ecrã LED: CA, em carga, em inversão

LED de funcionamento do UPS em modo desligado

3 2 1 4

1. Led de carga da bateria: ilumina-se quando o UPS for ligado à rede elétrica.
2. Led de corte de rede elérica: ilumina-se sempre que o UPS deteta um corte de rede elétrica.
3. Indica sobrecarga no UPS. Também indica que o UPS será desligado em menos de 30 segundos quando houver um corte de energia.
4. Botão ON/OFF: acende e apaga o UPS.

INSTALAÇÃO E FUNCIONAMENTO

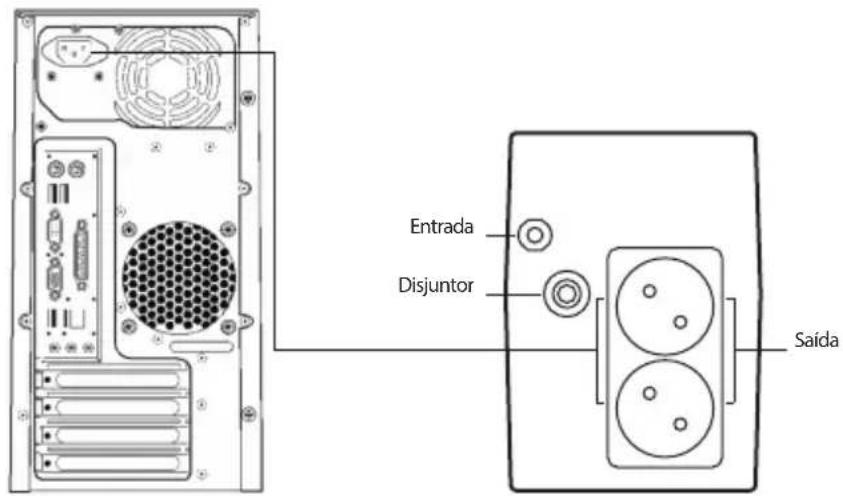

Instalação do UPS convencional

1. Apague o dispositivo de carga (por exemplo o PC), desligando-o da rede elétrica.
2. Coloque o UPS na posição apropriada (consulte o manual).
3. Ligue o dispositivo de carga (por exemplo o PC) ligando-o ao UPS.

4. Introduza a ficha na tomada de corrente alterna (comprove que a tomada está ligada à terra).

5. Modo ligado à rede eléctrica: ligue o interruptor para acender o UPS; vão acender-se os indicadores verde e amarelo. A seguir acenda o computador, etc.

6. Modo bateria: acenda o UPS; acendem-se os indicadores vermelhos. A seguir acenda o seu computador, etc.
7. Acender normalmente o UPS: carregue no interruptor para acender o UPS.
8. Apagar normalmente o UPS: carregue no interruptor do UPS.

SOLUÇÃO DE PROBLEMAS

Sintoma Causa possível Remédio
Sem exibição de LED no painel frontal. 1.	Bateria fraca. 1. Carregar a bateria por até 8 horas.
	2. Bateria defeituosa. 2. Substituir pelo mesmo tipo de bateria.
	3. O interruptor de energia não está pressionado.	3. Pressionar o interruptor de energia novamente.
O alarme sonoro toca continuamente quando a alimentação CA está normal.	Sobrecarga do UPS. Verificar se a carga corresponde à capacidade do UPS especificada nas especificações.
Em caso de falha de energia, o tempo de backup é reduzido.	1. Sobrecarga do UPS. 1. Remover algumas cargas não críticas.
	2. A voltagem da bateria está muito baixa. 2. Carregar a bateria por 8 horas ou mais.
	3. Bateria defeituosa devido a ambiente de operação de alta temperatura, ou uso inadequado da bateria.	3. Substituir pelo mesmo tipo de bateria.
A rede elétrica está normal, mas o LED está piscando.	O cabo de alimentação está solto. Reconectar o cabo de alimentação corretamente.

Se ocorrerem situações anormais que não estão listadas acima, ligue para o serviço técnico imediatamente.

Nota:

A bateria do UPS é um consumível, pelo que a garantia da bateria é de 6 meses a partir da data de compra do produto.

Se a qualquer momento no futuro tiver que se desfazer deste produto, por favor note que:

Os resíduos dos produtos eléctricos não deverão ser misturados juntamente com os resíduos domésticos. Por favor recicle onde seja possível.

Verifique junto da sua Autoridade Local ou comerciante informação acerca de reciclagem.

Declara que o design e a construção do PRODUTO/
