INSTRUKCJA OBSŁUGI Fortress 900 V3 NGS

Postępuj zgodnie z poniższymi zaleceniami w celu bezpiecznego użytkowania urządzenia UPS:

• Przed rozpoczęciem pracy z urządzeniem, ładuj baterię urządzenia przez minimum 12 godzin.

• Jeśli bateria jest rozładowana lub była nieużywana przez co najmniej trzy miesiące, naładuj ją całkowicie (czas całkowitego ładowania to minimum 12 godzin), aby mieć pewność, że urządzenie jest sprawne i naładowane oraz aby zapobiec potencjalnym uszkodzeniom.

• W przypadku przerwania zasilania prądem przemiennym i pod warunkiem, że włącznik (przycisk ON) na panelu przednim został aktywowany, urządzenie UPS rozpocznie zasilanie podłączonych do niego urządzeń. Jeśli został aktywowany wyłącznik (przycisk OFF), urządzenie UPS nie będzie zasilać podłączonych do niego urządzeń. W niniejszej instrukcji zawarte są ważne informacje dotyczące bezpieczeństwa. Podczas instalacji urządzenia postępuj dokładnie zgodnie ze wskazówkami. Zapoznaj się z niniejszą instrukcją zanim rozpakujesz, zainstalujesz lub zaczniesz używać urządzenie. OSTROŻNIE Aby uniknąć zagrożenia pożarem lub porażenia prądem, urządzenie winno być używane w pomieszczeniu o stałej temperaturze i wilgotności, pozbawionym zbędnych przewodników prądu. OSTROŻNIE Ryzyko porażenia prądem, nie zdejmować pokrywy. W środku urządzenia nie ma komponentów, których ustawienia mogłyby być ręcznie kontrolowane przez użytkownika. W celu naprawy lub zmiany ustawień należy wezwać pracownika serwisu technicznego. OSTROŻNIE Ryzyko porażenia prądem, niebezpeczne komponenty znajdujące się w środku urządzania zasilania awaryjnego mogą być zasilane prądem z akumulatora nawet w przypadku wcześniejszego odłączenia od sieci zasilania. OSTROŻNIE Ryzko porażenia prądem, obwód akumulatora nie został odizolowany od punktu poboru prądu; może wystąpić wysokie napięcie między końcowkami akumulatora i uziemieniem. Zanim dotkniesz urządzenia, sprawdź napięcie. OSTRZEŻENIE Urządzenie zasilania awaryjnego klasy A. W środowisku domowym może wywoływać zakłócenia fal radiowych; w takim przypadku należy przedsięwziąć kroki mające na celu zapobieżenie tego rodzaju zakłóceniom. UWAGA System zasilania awaryjnego jest przeznaczony do użytku wyłącznie z urządzeniami komputerowymi. UWAGA Aby uniknąć urazów podczas transportu, nie należy przenosić urządzenia trzymając je za uchwyt umieszczony na przedniej pokrywie.POLSKI

FORTRESS 600 V2/V3 400VA / 240W Bateria: 1x 12V/4,5Ah FORTRESS 900 V2/V3 600VA / 360W Bateria: 1x 12V/7Ah FORTRESS 1200 V2/V3 800VA / 480W Bateria: 1x12V/9Ah Dioda LED informująca o działaniu urządzenia w trybie „urządzenie wyłączone”.

1. Dioda LED informująca o ładowaniu baterii: zapala się, gdy urządzenie

UPS jest podłączone do sieci zasilania.

2. Dioda LED informująca o przerwaniu zasilania: zapala się, gdy

urządzenie UPS wykryje przerwę w zasilaniu.

3. Wskazuje przeciążenie UPS. Wskazuje również, że w razie przerwy w

zasilaniu UPS wyłączy się w czasie krótszym niż 30 sekund.

4. Przycisk ON/OFF: włącza i wyłącza urządzenie UPS.

Należy przycisnąć, aby włączyć urządzenie UPS Należy przycisnąć, aby wyłączyć urządzenie UPS SPECYFIKACJA PODSTAWOWA Model FORTRESS 600/900/1200 V2/V3 Napięcie prądu stałego w trybie zasilania awaryjnego 12V CD Rodzaje urządzeń, które mogą być zasilane Komputer, monitor Napięcie wejściowe 230V Częstotliwość wejściowa 50Hz Napięcie wyjściowe 230V Częstotliwość wyjściowa 50/60Hz 0,5Hz (w trybie pracy bateryjnej) Współczynnik mocy PF=0,6 (kiedy interwał wejściowy waha się pomiędzy -35% y -23%, FP=0,45) Deklarowany czas działania 5-10 minut (w zależności od podłączonych urządzeń) Czas przełączenia 10ms Ochrona przed krótkimi spięciami Wyłącznik automatyczny, ograniczenie prądu wyjściowego w trybie inwersji Wydajność mocy >80% w trybie inwersji Temperatura 0°C ~ 40°C Wilgotność 10% ~ 90% Wyświetlacz Wyświetlacz LED: Prąd przemienny, tryb ładowania, tryb inwersji

5. Po podłączeniu urządzenia UPS do sieci zasilania, włącz

urządzenie przyciskając przycisk ON/OFF na panelu przednim urządzenia UPS; zapalą się zielona i żółta dioda LED. Następnie włącz podłączone do urządzenia UPS urządzenia takie, jak komputer PC, etc.

6. Tryb zasilania: przyciśnij przycisk ON/OFF na panelu przednim

urządzenia UPS; zapalą się czerwone diody LED. Następnie włącz podłączone do urządzenia UPS urządzenia takie, jak komputer PC, etc.

7. Standardowe włączanie urządzenia UPS: przyciśnij przycisk ON/

OFF na panelu przednim urządzenia UPS.

8. Standardowe wyłączanie urządzenia UPS: przyciśnij przycisk ON/

OFF na panelu przednim urządzenia UPS.

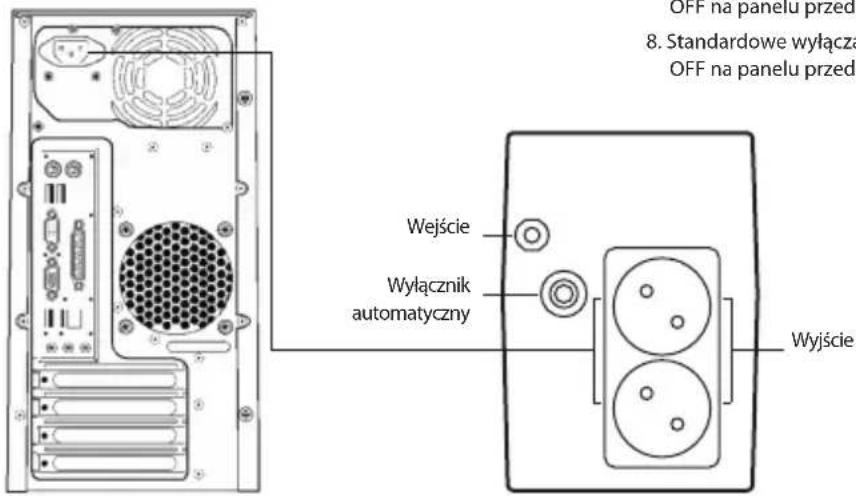

INSTALACJA I DZIAŁANIE

Standardowa instalacja urządzenia UPS

1. Wyłącz urządzenie, które będzie podłączone do urządzenia UPS

(np. komputer PC) i odłącz je od sieci.

2. Ustaw urządzenie UPS we właściwej pozycji (informacje na ten

temat znajdziesz w podręczniku).

3. Podłącz urządzenie (np. komputer PC) do urządzenia UPS.

4. Podłącz urządzenie UPS do gniazdka poboru prądu

przemiennego (upewnij się, że jest to gniazdko z uziemieniem). Wejście Wyłącznik automatyczny WyjściePOLSKI

Uwaga: Bateria w urządzeniu UPS jest materiałem eksploatacyjnym, dlatego udziela się na nanią 6-miesięcznej gwarancji od daty zakupu produktu. Jeżeli w przyszłości zajdzie potrzeba utylizacji niniejszego produktu należy pamiętać, że: Zużyte urządzenia elektryczne i elektroniczne nie mogą być wyrzucane wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Tego typu urządzenia należy przekazać do punktu składowania zużytych urządzeń elektrycznych i elektronicznych. Informacje na temat punktów składowania można uzyskać od miejscowych władz i u sprzedawcy. (Dyrektywa WEEE w sprawie zużytego sprzętu elektrycznego i elektronicznego) Objaw Możliwa przyczyna Środek zaradczy Brak wyświetlacza LED na przednim panelu.

1. Słaba bateria. 1. Ładować baterię przez 8 godzin.

2. Wadliwa bateria. 2. Wymienić na ten sam typ baterii.

3. Włącznik zasilania nie jest wciśnięty. 3. Ponownie nacisnąć włącznik zasilania.

Buzzer alarmowy ciągle piszczy, gdy zasilanie sieciowe jest normalne. Przeciążenie UPS. Sprawdzić, czy obciążenie odpowiada specykacjom UPS. W przypadku awarii zasilania czas podtrzymania jest skrócony.

1. Przeciążenie UPS. 1. Usunąć niekrytyczne obciążenie.

2. Napięcie baterii jest zbyt niskie. 2. Ładować baterię 8 godzin lub dłużej.

3. Wadliwa bateria z powodu wysokiej

temperatury pracy lub niewłaściwego użytkowania baterii.

3. Wymienić na ten sam typ baterii.

Sieć normalna, ale dioda LED miga. Przewód zasilający jest luźny. Ponownie podłączyć przewód zasilający. Jeśli wystąpią inne nietypowe sytuacje, które nie zostały wymienione powyżej, natychmiast zadzwoń do serwisu.
