MANUALE UTENTE Fortress 900 V3 NGS

LA SICUREZZA Per utilizzare in modo sicuro l’UPS, osservare le seguenti raccomandazioni:

• Caricare la batteria per almeno dodici ore prima di mettere in funzionamento l’UPS.

• Quando la batteria è scarica o quando è inattivo per almeno tre mesi, dovrà essere ricaricata immediatamente per almeno dodici ore, assicurandosi che la batteria è carica per evitare inutili danni.

• In caso d’interruzione della corrente elettrica e quando è stato premuto il pulsante di accensione (ON) sul pannello frontale, l’UPS fornirà la corrente; se il pulsante (OFF) è stato premuto, l’UPS non fornirà alimentazione. Questo manuale contiene informazione importante riguardanti la sicurezza. Seguire attentamente tutte le istruzioni durante l’installazione. Leggere attentamente questo manuale prima di aprire, installare o utilizzare l’apparato. PRECAUZIONE Per evitare il rischio d’incendio o elettrocuzione, eseguire installazione in un locale chiuso a temperature e umidità controllate senza agenti inquinanti conduttori. PRECAUZIONE Pericolo di elettrocuzione, non rimuovere il coperchio. All’interno dell’apparato non vi sono elementi che l’utente possa maneggiare. Si dovrà ricorrere a personale qualicato per qualunque manipolazione. PRECAUZIONE Rischio di elettrocuzione, gli elementi pericolosi all’interno di questo SAI possono ricevere alimentazione della batteria anche quando sono staccati della rete elettrica. PRECAUZIONE Rischio di elettrocuzione, il circuito della batteria non è isolato all’ingresso CA; può esistere un voltaggio pericoloso tra i terminali della batteria e la presa di terra. Vericare prima di toccare. AVVERTENZA Prodotto SAI di Classe A. In un ambiente domestico, questo prodotto può provocare interferenze radio, nel qual caso, l’utente potrà vedersi obbligato a prendere misure supplementari. ATTENZIONE Il SAI è stato progettato per essere utilizzato unicamente con il computer. ATTENZIONE Per evitare lesioni, non trasportare il SAI col manico del coperchio anteriore.ITALIANO

PECIFICAZIONI DEL MODELLO INTRODUZIONE

FORTRESS 600 V2/V3 400VA / 240W Batteria: 1x 12V/4,5Ah FORTRESS 900 V2/V3 600VA / 360W Batteria: 1x 12V/7Ah FORTRESS 1200 V2/V3 800VA / 480W Batteria: 1x12V/9Ah LED di funzionamento dell’UPS in modo oine

1. Led di carica della batteria: si accende quando l’UPS è collegato

alla rete elettrica.

2. Led d’interruzione dell’alimentazione: il Led si accende quando

l’UPS rileva un’anomalia nell’alimentazione.

3. Indica sovraccarico nell’UPS. Indica inoltre che l’UPS si spegnerà

tra meno di 30 secondi in caso di interruzione di corrente.

4. Pulsante On/O: accende e spegne l’UPS.

Premere e rilasciare per accendere Premere e rilasciare per spegnere

DATI TECNICI PRINCIPALI

Modello FORTRESS 600/900/1200 V2/V3 Voltaggio in modo Backup 12 V CC Tipo di dispositivi alimentabili Computer, monitor Voltaggio d’ingresso 230 V Frequenza d’ingresso 50 Hz Voltaggio di uscita 230 V Frequenza di uscita 50/60 Hz. 0,5 Hz (in modo batteria) Fattore di potenza PF=0,6 (quando l’intervallo d’ingresso oscilla tra -35 % e -23 %, FP=0,45) Durata dell’erogazione del Backup 5-10 minuti (dipendendo dai dispositivi alimentati) Tempo di trasferimento 10 ms Protezione contro i cortocircuiti Interruttore magnetotermico, corrente in uscita limitata in modo inverter Ecienza della potenza >80 % in modo inverter Temperatura 0° C ~ 40° C Umidità 10 % ~ 90 % Schermo Schermo LED: CA, in modo carica e inverter

5. Collegare alla rete elettrica: premere l’interruttore di

alimentazione dell’UPS; la spia verde e la spia gialla si accenderanno. In seguito, accendere il computer, ecc

6. Modo batteria: premere l’interruttore dell’UPS; Le spie rosse si

accenderanno. In seguito, accendere il computer, ecc

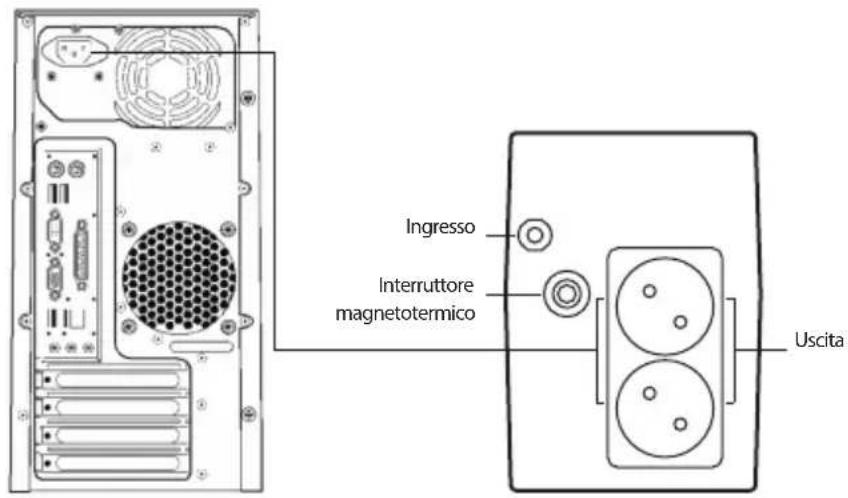

1. Spegnere il dispositivo di carico (ad esempio PC), scollegarlo dalla

2. Collocare l’UPS nella posizione corretta (vedi manuale).

3. Collegare il dispositivo di carico (ad esempio PC) collegarlo

4. Inserire la spina nella presa AC (assicurarsi che la messa a terra è

collegata). Ingresso Interruttore magnetotermico UscitaITALIANO

Nota: La batteria del UPS si considera materiale di consumo, quindi la garanzia della batteria è di sei mesi dalla data di acquisto del prodotto. Se in futuro dovesse essere necessario smaltire questo prodotto, si prega di notare che: I riuti elettrici non devono essere smaltiti insieme ai riuti domestici. Riciclare in apposite strutture. Vericare con l’Autorità locale o Rivenditore dove poter riciclare il dispositivo. (Direttiva sullo smaltimento dei riuti elettrici ed elettronici) Sintomo Possibile causa Rimedio Nessun display LED sul pannello frontale.

1. Batteria debole. 1. Caricare la batteria no a 8 ore.

2. Batteria difettosa. 2. Sostituire con lo stesso tipo di batteria.

3. L’interruttore di alimentazione non è

3. Premere nuovamente l’interruttore di

alimentazione. Il cicalino di allarme suona continuamente quando l’alimentazione CA è normale. Sovraccarico dell’UPS. Vericare che il carico corrisponda alla capacità dell’UPS specicata nelle speciche. In caso di interruzione di corrente, il tempo di backup si riduce.

1. Sovraccarico dell’UPS. 1. Rimuovere alcuni carichi non critici.

2. Tensione della batteria troppo bassa. 2. Caricare la batteria per 8 ore o più.

3. Batteria difettosa a causa di un ambiente

operativo ad alta temperatura o utilizzo improprio della batteria.

3. Sostituire con lo stesso tipo di batteria.

La rete è normale ma il LED lampeggia. Il cavo di alimentazione è allentato. Riconnettere correttamente il cavo di alimentazione. Se si vericano situazioni anomale che non sono elencate sopra, chiamare immediatamente l’assistenza.
