Fortress 900 V3 - Alimentation d'énergie non interruptible NGS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (ASI / UPS)
Marque	NGS
Modèle	Fortress 900 V3
Tension d'entrée	230 V CA
Fréquence d'entrée	50 Hz
Tension de sortie	230 V CA
Fréquence de sortie	50/60 Hz (suivant mode)
Puissance apparente	900 VA
Puissance active	540 W (facteur de puissance 0,6)
Type de charge recommandée	Ordinateur, écran
Autonomie typique	5 à 10 minutes (selon charge)
Temps de transfert	10 ms
Protection	Disjoncteur, protection contre les courts-circuits
Efficacité en mode inverseur	> 80 %
Batterie	12 V CC, au plomb-acide scellée
Temps de charge initial	12 heures minimum
Garantie batterie	6 mois
Affichage	LED : CA, recharge, inverseur
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Classe d'émission	Classe A (usage professionnel)
Installation	Intérieur, atmosphère contrôlée, sans contaminants
Entretien	Recharger la batterie tous les 3 mois si inutilisé
Recyclage	Ne pas jeter avec les déchets ménagers. Déposer en déchèterie

FOIRE AUX QUESTIONS - Fortress 900 V3 NGS

Comment installer mon onduleur Fortress 900 V3 ?

Éteignez vos équipements, branchez-les à l'onduleur, puis branchez l'onduleur au secteur. Appuyez sur le bouton ON/OFF pour l'allumer. Consultez le manuel pour les détails.

Combien de temps faut-il pour charger la batterie initialement ?

Rechargez la batterie pendant au moins 12 heures avant la première utilisation.

Que signifie le voyant rouge allumé ?

Le voyant rouge indique que l'onduleur fonctionne sur batterie (mode inverseur), par exemple lors d'une panne de courant.

Pourquoi mon onduleur émet-il un bip continu ?

Un bip continu indique une surcharge. Vérifiez que la puissance totale de vos équipements ne dépasse pas la capacité de l'onduleur (900 VA / 540 W).

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que la batterie est chargée (laissez-la charger 8h), que l'interrupteur d'alimentation est enfoncé, ou remplacez la batterie si elle est défectueuse.

L'autonomie sur batterie est très courte, que dois-je vérifier ?

Assurez-vous que la charge totale n'est pas excessive. Une batterie déchargée ou vieillissante peut aussi réduire l'autonomie. Rechargez-la au moins 8h ou remplacez-la.

Puis-je utiliser cet onduleur avec un imprimante laser ?

Non, cet onduleur est conçu pour du matériel informatique (PC, écran). Les imprimantes laser peuvent provoquer des surcharges et ne sont pas recommandées.

Comment savoir si la batterie doit être remplacée ?

Si l'autonomie devient très faible même après une charge complète, ou si l'onduleur ne tient pas la charge, remplacez la batterie par un modèle identique 12 V.

Puis-je ouvrir l'onduleur pour le réparer ?

Non, l'intérieur ne contient aucune pièce réparable par l'utilisateur. Risque de choc électrique. Contactez un service technique qualifié.

Comment me débarrasser de l'onduleur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans une déchèterie ou un point de collecte DEEE. Consultez www.quefairedemesdechets.fr.

MODE D'EMPLOI Fortress 900 V3 NGS

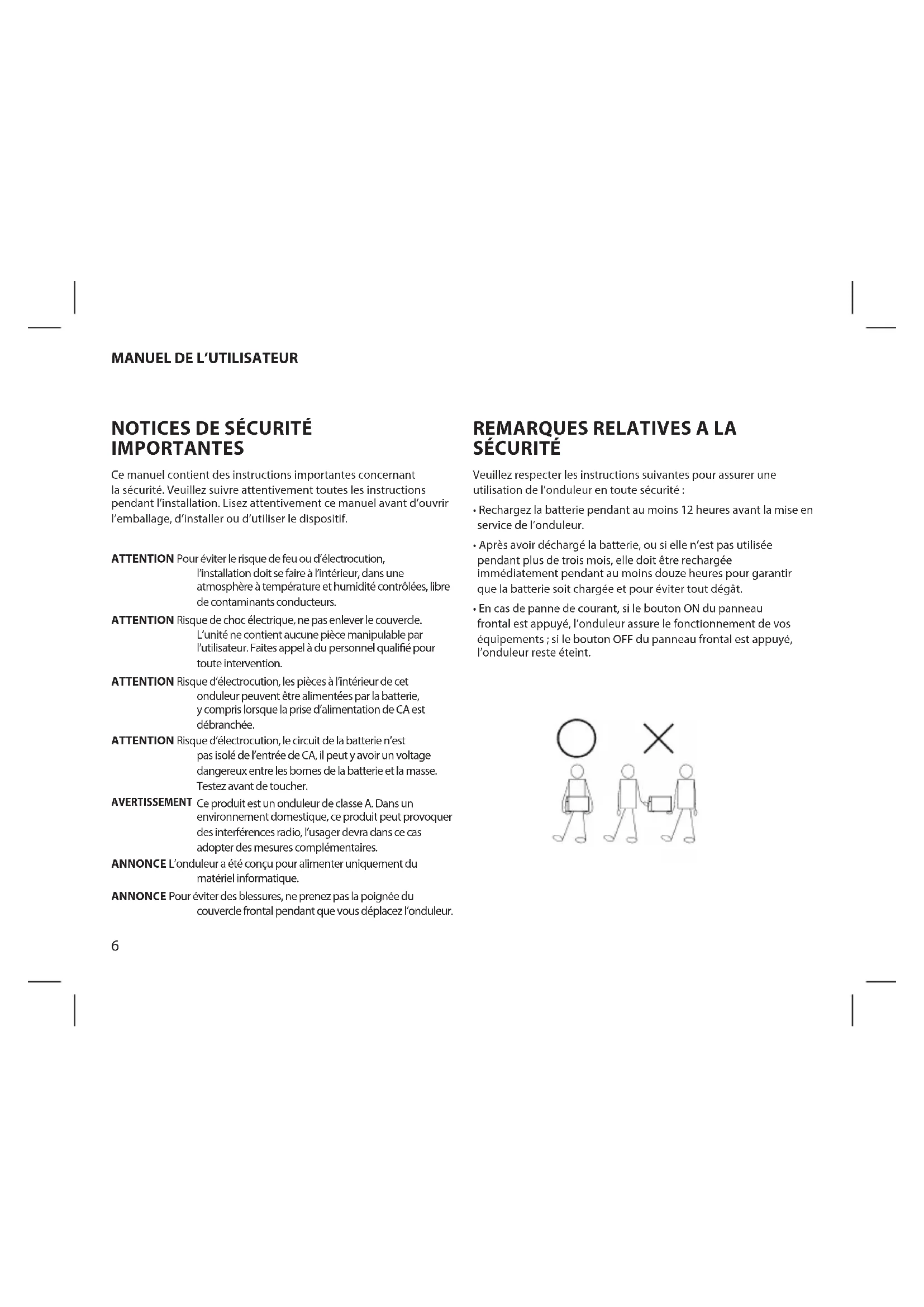

Ce manuel contient des instructions importantes concernant la sécurité. Veuillez suivre attentivement toutes les instructions pendant l'installation. Lisez attentivement ce manuel avant d'ouvrir l'emballage, d'installer ou d'utiliser le dispositif.

ATTENTION Pour éviter le risque de feu ou d'électrocution, l'installation doit se faire à l'intérieur, dans une atmosphère à température et humidité contrôlées, libre de contaminants conducteurs.

ATTENTION Risque de choc électrique, ne pas enlever le couvercle. L'unité ne contient aucune pièce manipulable par l'utilisateur. Faites appel à du personnel qualifié pour toute intervention.

ATTENTION Risque d'électrocution, les pièces à l'intérieur de cet onduleur peuvent être alimentées par la batterie, y compris lorsque la prise d'alimentation de CA est débranchée.

ATTENTION Risque d'électrocution, le circuit de la batterie n'est pas isolé de l'entrée de CA, il peut y avoir un voltage dangereux entre les bornes de la batterie et la masse. Testez avant de toucher.

AVERTISSEMENT Ce produit est un onduleur de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, l'usager devra dans ce cas adopter des mesures complémentaires.

ANNONCE L'onduleur a été conçu pour alimenter uniquement du matériel informatique.

ANNONCE Pour éviter des blessures, ne prenez pas la poignée du couvercle frontal pendant que vous déplacez l'onduleur.

Veuillez respecter les instructions suivantes pour assurer une utilisation de l'onduleur en toute sécurité :

• Rechargez la batterie pendant au moins 12 heures avant la mise en service de l'onduleur.
• Après avoir déchargé la batterie, ou si elle n'est pas utilisée pendant plus de trois mois, elle doit être rechargée immédiatement pendant au moins douze heures pour garantir que la batterie soit chargée et pour éviter tout dégât.
• En cas de panne de courant, si le bouton ON du panneau frontal est appuyé, l'onduleur assure le fonctionnement de vos équipements ; si le bouton OFF du panneau frontal est appuyé, l'onduleur reste éteint.

Modèle FORTRESS 600/900/1200 V2/V3

Voltage CD de réserve de longue 12VCD

durée

Type de dispositifs de charge Ordinateur, écran

Voltage d'entrée 230V

Fréquence d'entrée 50Hz

Voltage de sortie 230V

Fréquence de sortie 50/60Hz

Facteur de puissance FP=0,6 (si l'intervalle d'entrée se trouve entre -35% et -23%, FP=0,45)

Durée de la réserve 5-10 minutes (selon les dispositifs de la charge)

Temps de transfert 10ms

Protection contre les court-circuits Disjoncteur, courant de sortie en mode inverseur

Efficiency de la puissance >80% en mode inverseur

Température 0°C \~ 40°C

Humidité 10%\~90%

Écran Écran LED : CA, recharge, inverseur

Voyant de l'onduleur en position débranchée

3 2 1 4

1. Voyant de charge de la batterie : Il s'allume lorsque l'onduleur est raccordé au réseau.
2. Voyant de coupure de courant : Il s'allume lorsque l'onduleur détecte une panne de courant.
3. Indique une surcharge dans l'onduleur. Cela indique également que l'onduleur s'éteindra dans moins de 30 secondes en cas de coupure de courant.
4. Bouton ON/OFF : allume et éteint l'onduleur.

Appuyer et relâcher pour allumer

Appuyer et relâcher pour éteindre

MANUEL DE L'UTILISATEUR

INSTALLATION ET UTILISATION

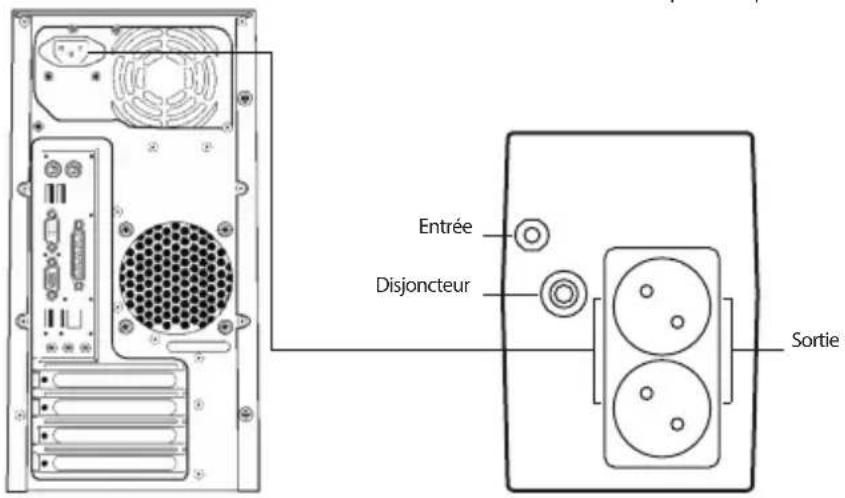

Installation d'un onduleur standard

1. Éteindre les équipements de la charge (par exemple, votre PC). Débrancher du réseau électrique.
2. Placer l'onduleur dans une position correcte (suivre le guide).
3. Raccorder les équipements de la charge (par exemple, votre PC) à l'onduleur.

4. Branchez la prise au réseau de CA (vérifiez que la prise de terre est correctement reliée).

5. Mode réseau : appuyez sur l'interrupteur d'allumage de l'onduleur, le voyant vert et le voyant jaune s'allument, vous pouvez alors allumer votre ordinateur.

6. Mode batterie : appuyez sur l'interrupteur d'allumage de l'onduleur, le voyant rouge s'allume, vous pouvez alors allumer votre ordinateur.
7. Allumage normal de l'onduleur : appuyez sur l'interrupteur du panneau pour allumer l'onduleur.
8. Éteindre normalement l'onduleur : appuyez sur l'interrupteur du panneau pour éteindre l'onduleur.

Entrée Disjoncteur Sortie

DÉPANNAGE

Symptôme Cause possible Remède
Pas d'affichage LED sur le panneau avant.	1. Batterie faible. 1. Charger la batterie jusqu'à 8 heures.
	2. Batterie défectueuse. 2. Remplacer par le même type de batterie.
	3. L'interrupteur d'alimentation n'est pas pressé.	3. Appuyer de nouveau sur l'interrupteur d'alimentation.
Le buzzer d'alarme sonne en continu lorsque l'alimentation CA est normale.	Surcharge de l'onduleur. Vérifier que la charge correspond à la capacité de l'onduleur spécifiée dans les spécifications.
En cas de panne de courant, le temps de sauvegarde est réduit.	1. Surcharge de l'onduleur. 1. Retirer certaines charges non critiques.
	2. Tension de batterie trop basse. 2. Charger la batterie 8 heures ou plus.
	3. Batterie défectueuse en raison d'un environnement de fonctionnement à haute température, ou d'une utilisation incorrecte de la batterie.	3. Remplacer par le même type de batterie.
Le secteur est normal mais le LED clignote.	Le cordon d'alimentation est lâche. Reconnecter correctement le cordon d'alimentation.

Si des situations anormales se produisent et ne sont pas listées ci-dessus, veuillez appeler immédiatement le service technique.

Remarque :

La batterie de l'onduleur est un produit consommable, par conséquent, elle a une garantie de 6 mois depuis la date d'achat du produit.

Si dans l'avenir vous deviez vous débarrasser de ce produit veuillez remarquer que :

Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez recycler les produits dans une déchetterie.

Consulter votre responsable local ou votre revendeur pour un conseil sur le recyclage.

(Directive sur les déchets des équipements électriques et électroniques)
