ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CREP5930BK NEDIS

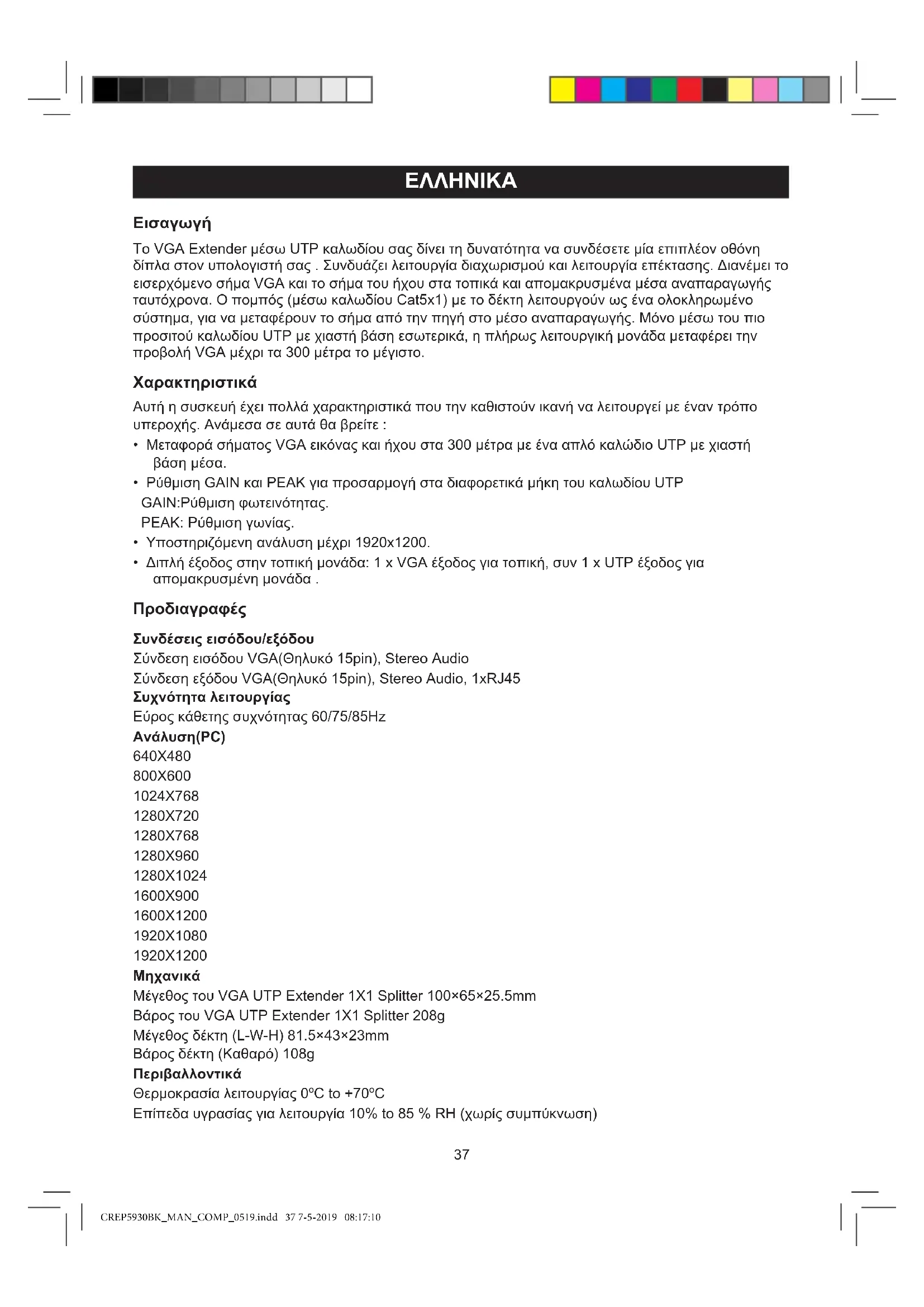

Το VGA Extender μέσω UTP καλωδίου σας δίνει τη δυνατότητα να συνδέσετε μία επιπλέον οθόνη δίπλα στον υπολογιστή σας . Συνδυάζει λειτουργία διαχωρισμού και λειτουργία επέκτασης. Διανέμει το εισερχόμενο σήμα VGA και το σήμα του ήχου στα τοπικά και απομακρυσμένα μέσα αναπαραγωγής ταυτόχρονα. O πομπός (μέσω καλωδίου Cat5x1) με το δέκτη λειτουργούν ως ένα ολοκληρωμένο σύστημα, για να μεταφέρουν το σήμα από την πηγή στο μέσο αναπαραγωγής. Μόνο μέσω του πιο προσιτού καλωδίου UTP με χιαστή βάση εσωτερικά, η πλήρως λειτουργική μονάδα μεταφέρει την προβολή VGA μέχρι τα 300 μέτρα το μέγιστο. Χαρακτηριστικά Αυτή η συσκευή έχει πολλά χαρακτηριστικά που την καθιστούν ικανή να λειτουργεί με έναν τρόπο υπεροχής. Ανάμεσα σε αυτά θα βρείτε :

• Μεταφορά σήματος VGA εικόνας και ήχου στα 300 μέτρα με ένα απλό καλώδιο UTP με χιαστή

• Ρύθμιση GAIN και PEAK για προσαρμογή στα διαφορετικά μήκη του καλωδίου UTP GAIN:Ρύθμιση φωτεινότητας. PEAK: Ρύθμιση γωνίας.

• Υποστηριζόμενη ανάλυση μέχρι 1920x1200.

• Διπλή έξοδος στην τοπική μονάδα: 1 x VGA έξοδος για τοπική, συν 1 x UTP έξοδος για απομακρυσμένη μονάδα . Προδιαγραφές Συνδέσεις εισόδου/εξόδου Σύνδεση εισόδου VGA(Θηλυκό 15pin), Stereo Audio Σύνδεση εξόδου VGA(Θηλυκό 15pin), Stereo Audio, 1xRJ45 Συχνότητα λειτουργίας Εύρος κάθετης συχνότητας 60/75/85Hz Ανάλυση(PC) 640X480 800X600 1024X768 1280X720 1280X768 1280X960 1280X1024 1600X900 1600X1200 1920X1080 1920X1200

Μέγεθος του VGA UTP Extender 1X1 Splitter 100×65×25.5mm Βάρος του VGA UTP Extender 1X1 Splitter 208g Μέγεθος δέκτη (L-W-H) 81.5×43×23mm Βάρος δέκτη (Καθαρό) 108g Περιβαλλοντικά Θερμοκρασία λειτουργίας 0ºC to +70ºC Επίπεδα υγρασίας για λειτουργία 10% to 85 % RH (χωρίς συμπύκνωση) CREP5930BK_MAN_COMP_0519.indd 37 7-5-2019 08:17:1038 Θερμοκρασία αποθήκευσης -10ºC to +80ºC Επίπεδα υγρασίας αποθήκευσης 5% to 90 % RH (χωρίς συμπύκνωση) Απαιτήσεις ισχύος Τροφοδοσία για VGA UTP Extender 1X1 Splitter 5V@2A, μέγιστο 5W Τροφοδοσία για δέκτη 5V@2A, μέγιστο 5W Ρυθμιστικές εγκρίσεις Μονάδες μετατροπέα FCC,CE,UL Τροφοδοσία UL,CE,FCC Σημείωση: Οι προδιαγραφές μπορεί να αλλάξουν χωρίς προειδοποίηση Περιεχόμενα Συσκευασίας Πριν επιχειρήσετε να κάνετε χρήση της συσκευής, παρακαλώ ελέγξτε τη συσκευασία και βεβαιωθείτε οτι τα παρακάτω αντικείμενα βρίσκονται στο κιβώτιο:

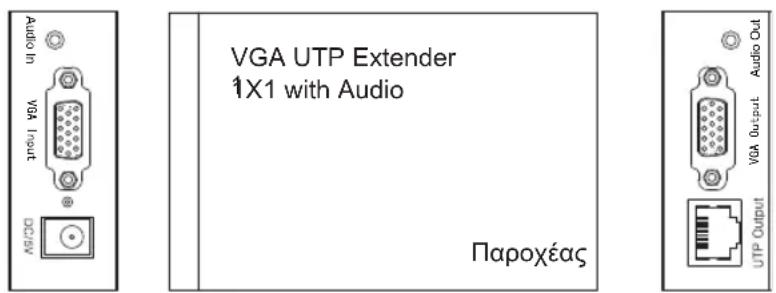

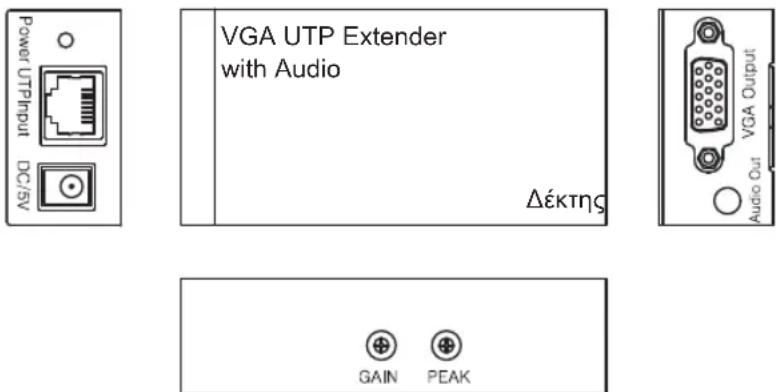

• Δύο κομμάτια από 5V@2A DC για τροφοδοσία ρεύματος Περιγραφή Πίνακα

Σύνδεση και Λειτουργία

• Συνδέστε την παροχή VGA στην κύρια είσοδο VGA της συσκευής χρησιμοποιώντας το καλώδιο VGA

• Συνδέστε την έξοδο VGA του παροχέα σε μια κοντινή οθόνη και την έξοδο ήχου σε μια κοντινή συσκευή αναπαραγωγής ήχου. CREP5930BK_MAN_COMP_0519.indd 38 7-5-2019 08:17:1039

• Συνδέστε τον παροχέα με κάθε δέκτη χρησιμοποιώντας ένα κομμάτι του CAT-5e/6

• Συνδέστε τις εξόδους VGA τον δεκτών σε απομακρυμένες οθόνες και τις εξόδους ήχου σε απομακρυσμένες συσκευές αναπαραγωγής ήχου

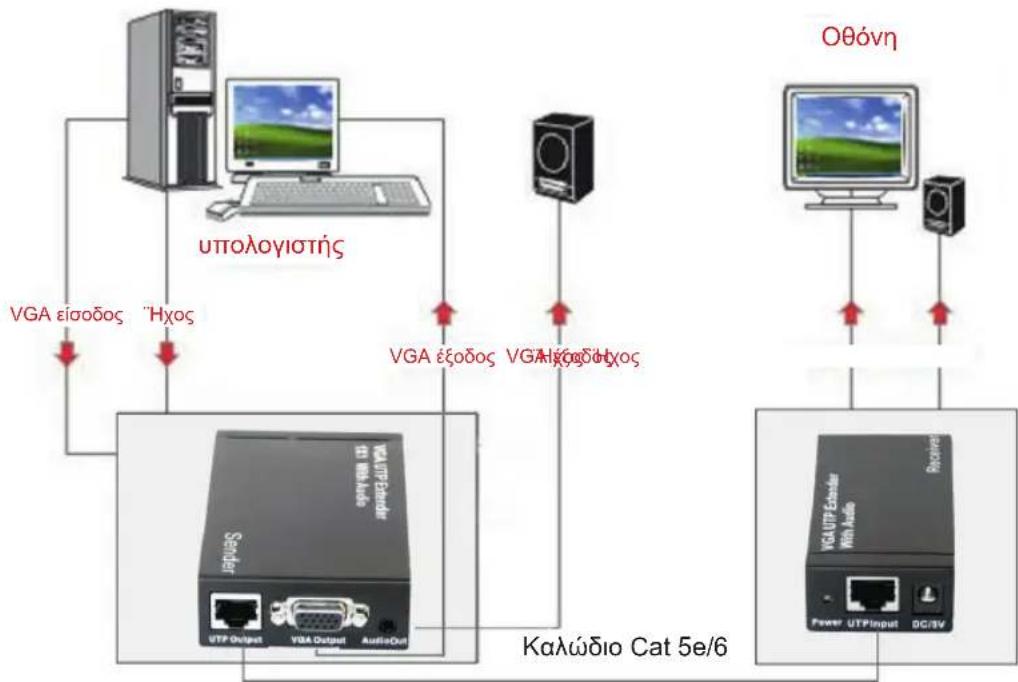

• Συνδέστε ενα 5V@ 2A τροφοδοτικό στο VGA UTP 1X1 Splitter και το άλλο 5V@2A τροφοδοτικό στον δέκτη. Προσοχή: Συνδέστε/Αποσυνδέστε το καλώδιο μαλακά. Διάγραμμα Συνδεσμολογίας υπολογιστής

VGA είσοδος VGA έξοδος VGA έξοδος

¨Ηχος ¨Ηχος Καλώδιο Cat 5e/6 Οδηγίες ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα. ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ
