CREP5930BK - Digital lydomformer NEDIS - Gratis bruksanvisning og manual

Produkttype	VGA-forlenger med lyd over UTP
Merke	Nedis
Modell	CREP5930BK
Dimensjoner (sender)	100 × 65 × 25.5 mm
Vekt (sender)	208 g
Dimensjoner (mottaker)	81.5 × 43 × 23 mm
Vekt (mottaker)	108 g
Strømforsyning	5 V – 2 A (to adaptere inkludert)
Maksimalt strømforbruk	5 W per enhet
Maksimal overføringsavstand	300 m via UTP-kabel (med kryssing)
Støttet maksimal oppløsning	1920 × 1200
Støttede vertikale frekvenser	60 / 75 / 85 Hz
Støttede oppløsninger	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Inngangskontakter	1 × VGA (hunn 15 pin), 1 × stereolyd (3.5 mm jack)
Utgangskontakter	1 × lokal VGA (hunn 15 pin), 1 × lokal lyd, 1 × RJ45 (UTP til mottaker)
Tilgjengelige justeringer	GAIN (lysstyrke) og PEAK (helling)
Driftstemperatur	0 °C til +70 °C
Driftsfuktighet	10 % til 85 % RH (uten kondens)
Lagringstemperatur	-10 °C til +80 °C
Lagringsfuktighet	5 % til 90 % RH (uten kondens)
Vedlikehold	Rengjør kun med en tørr klut. Ikke bruk løsemidler.
Sikkerhet	Ikke åpne enheten. Koble fra ved problemer. Ikke utsett for vann eller fuktighet.
Garanti	Garantien gjelder ikke ved modifikasjon eller feil bruk.
Sertifiseringer	FCC, CE, UL
Innhold i pakken	Sender, mottaker, to strømadaptere 5 V / 2 A, brukermanual

Ofte stilte spørsmål - CREP5930BK NEDIS

Hvilken type UTP-kabel skal brukes til forlengeren?

Bruk en CAT-5e eller CAT-6 kabel med intern kryssing for å oppnå maksimal avstand på 300 meter.

Kan jeg koble mottakeren uten strøm?

Nei, mottakeren krever sin egen strømforsyning 5 V / 2 A. Begge adapterne følger med settet.

Hvordan justere bildekvaliteten på avstand?

Bruk potensiometrene GAIN (lysstyrke) og PEAK (helling) som er plassert på senderen. Juster dem avhengig av UTP-kabellengden.

Hvilke oppløsninger støttes?

Enheten støtter et bredt spekter av oppløsninger fra 640×480 opp til 1920×1200, med vertikale frekvenser på 60, 75 eller 85 Hz.

Kan jeg koble flere mottakere i serie?

Settet inkluderer kun én mottaker. For å multiplisere utgangene må du bruke en ekstra splitter. Tilkoblingen er beregnet for én mottaker per sender.

Hvordan koble til lyd?

Koble stereolydkilden til inngangen Audio In på senderen (3.5 mm jack). Den lokale lydutgangen er tilgjengelig på senderen, og den eksterne lydutgangen på mottakeren.

Hva gjør jeg hvis bildet er uklart eller ikke vises?

Kontroller først at alle kabler er godt tilkoblet. Juster innstillingene GAIN og PEAK. Forsikre deg om at kildens oppløsning er kompatibel (maks 1920×1200). Test med en kvalitets UTP-kabel.

Kan enheten fungere uten mottaker?

Ja, senderen har en lokal VGA-utgang som fungerer uavhengig av mottakeren. Du kan bruke den som en enkel lokal splitter.

Hva er maksimal avstand uten kvalitetstap?

For optimal kvalitet anbefales det å ikke overstige 300 meter med en god kvalitets UTP-kabel. Utover dette kan tap oppstå.

Hvordan rengjøre enheten?

Bruk en tørr og myk klut. Bruk aldri løsemidler, slipende produkter eller vann. Koble alltid fra enheten før rengjøring.

BRUKSANVISNING CREP5930BK NEDIS

PEAK: Justering av snedhet

Vikt på mottagare (Netto) 108g

Miljö

Arbetstemperatur 0^ till +70^

Tilslutning og betjening

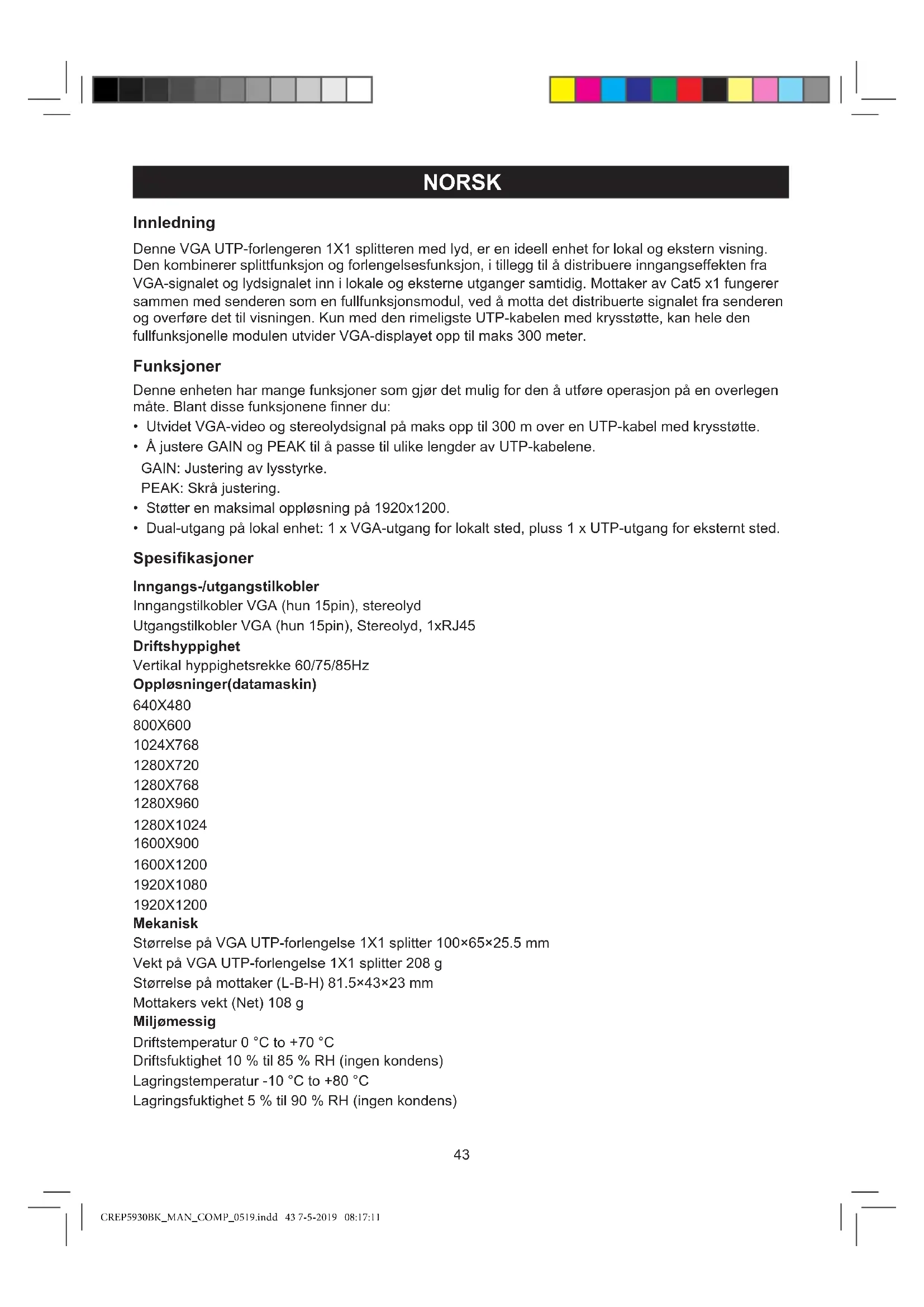

Denne VGA UTP-forlengeren 1X1 splitteren med lyd, er en ideell enchet for lokal og ekstern visning. Den kombinerer splittfunksjon og forlengelsefsfunksjon, i tilegg til a distribuere ingangseffekten fra VGA-sigmalet og lydsignalet inn i lokale og eksterne utganger samtidig. Mottaker av Cat5 x1 fungerer sama n med senderen som en fullfunksjonsmodul, ved a motta det distribuerte signalet fra senderen og overfore det til visningen. Kun med den rimeligste UTP-kabelen med krysstotte, kan hele den fullfunksjonelle modulen utvider VGA-displayet opp til maks 300 meter.

Funksjoner

Denne encheten har mange funksjoner som gjør det mulig for den Å utføre operasjon på en overlegen mæte. Blant disse funksjonene finner du:

• Utvidet VGA-video og stereolydsignal på maks opp til 300m over en UTP-kabel med krysstotte.
• Å justere GAIN og PEAK til á passer til ulike lengder av UTP-kabelene.

GAIN: Justering av lysstyrke.

PEAK: Skrå justering.

• Stotter en maksimal opplønsning pa 1920x1200.
• Dual-utgang på lokal,enhet: 1× VGA -utgang for lokalt sted, pluss 1 x UTP-utgang for eksternt sted.

Spesifkasjoner

Inngangs-/utgangstilkobler

Inngangstilkobler VGA (hun 15pin), stereolyd

Utgangstilkobler VGA (hun 15pin), Stereolyd, 1xRJ45

Driftshyppighet

Vertikal hyppighetsrekke 60/75/85Hz

Opplønsninger(matamaskin)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Mekanisk

Storrelse pa VGA UTP-forlengelse 1X1 splitter 100× 65× 25.5mm

Vekt pA VGA UTP-forlengelse 1X1 splitter 208 g

Størelsepamottaker(L-B-H)81.5x43x23mm

Mottakers vekt (Net) 108 g

Miljømessig

Driftstemperatur 0^ to +70^

Regulatoriske godkjenninger

Omformingsenhet FCC,CE,UL

Ström Forsyning UL,CE,FCC

Merk: Spesifikasjoner kan endres uten forvarsel.

Innhold i pakken

För du forsøker à bruke dette enheden, mä du kontrollere pakningen og sorge for at følgende elementer finnes i pakningen:

VGA UTP-forlenger 1X1 splitter
- Brukermanual
- En mottaker
To 5V@2A DC-strømforsyninger

Panelbeskrivelser

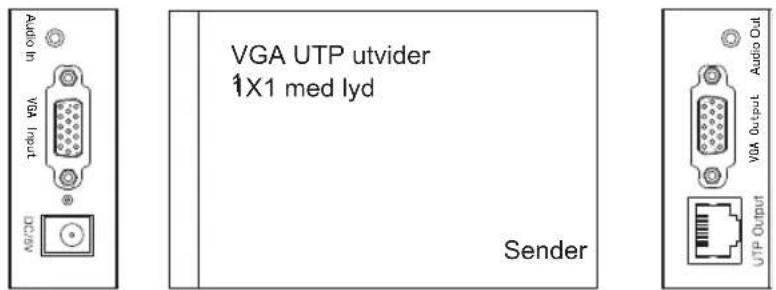

Sender

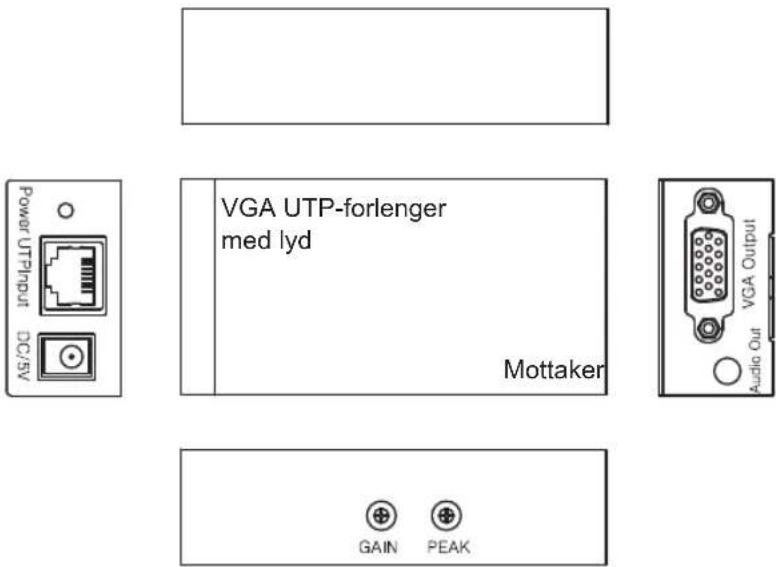

Mottaker

Tilkobling og drift

Koble til en enkel VGA-kilde til hoved-VGA-inngangen ved a bruke en VGA-kabel
Koble VGA-utgangen på senderen til et lokalt display eller lydutgang på senderen til en lokal sonder
Koble til senderen og mottakere ved a bruke en del av CAT-5e/6

Koble til VGA-utgangene til mottakerne til eksternt display og lydutganger til mottakerne til eksterne soundere
- Plugg en 5V@ 2A-stromforsyning til VGA UTP 1X1 splitter och den andre 5V@2A-stromforsyneren til mottaker.

Viktig: Sett inn/fjern kabelen forsiktig

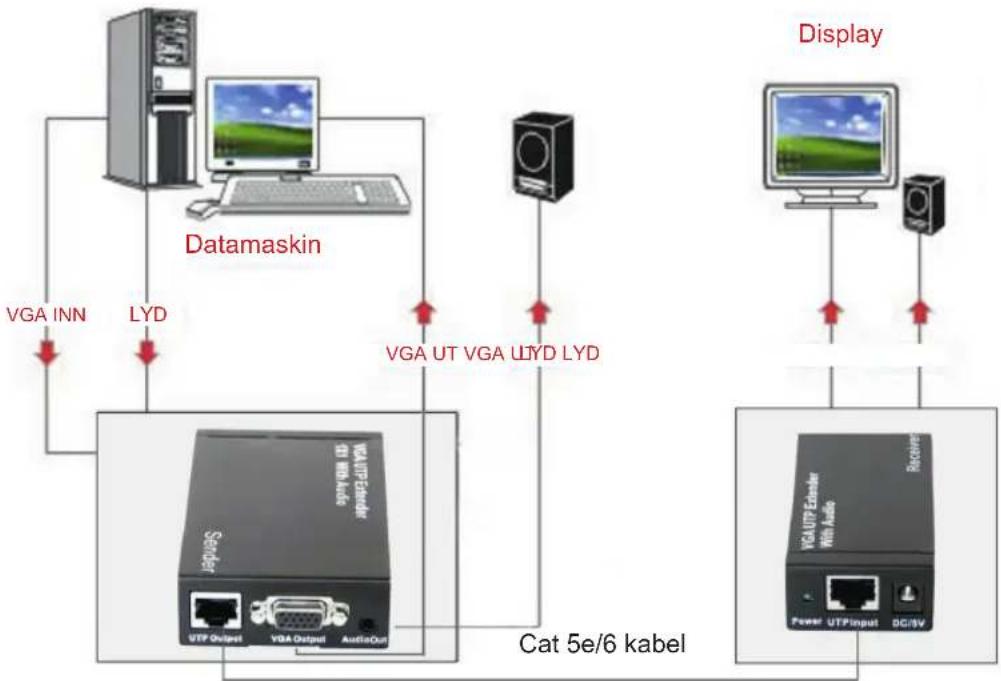

Tilkoblingsdiagram

For a redusere faren for stromstot, skal dette produktet BARE apnes av en autorisert tekniker nár vedlikehold er nødvendig. Koble produktet fra strommen og annet utstyr dersom et problem oppstar. Ikke utsett

produktet for vann eller fuktigkeit.

Vedlikehold:

Rens bare med en torr klut. Ikke bruk rensemidler aller skuremidler.

Garanti:

Ingen garanti aller erstatningsansvar aksepteres ved endringer og modifiseringer av produitet ell skade forarsaket av uriktig bruk av dette produitet.

Generelt:

Utforming og spesifikasjoner kan endres uten forhandsvarsel.

Alle logoer, merker og produktnavn er varemeker erler registrente varemeker til de respektive eierne, og skal behandles som dette.

Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette Produktet er markert med dette symbolet. Det betyr at brukte elektriske og elektroniskeprodukter ikke blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slikeprodukter.
