CREP5930BK - Convertor audio digital NEDIS - Manual de utilizare gratuit

Tip produs	Extensie VGA cu audio pe UTP
Marcă	Nedis
Model	CREP5930BK
Dimensiuni (emițător)	100 × 65 × 25.5 mm
Greutate (emițător)	208 g
Dimensiuni (receptor)	81.5 × 43 × 23 mm
Greutate (receptor)	108 g
Alimentare	5 V – 2 A (două adaptoare incluse)
Consum maxim	5 W pe unitate
Distanța maximă de transmisie	300 m prin cablu UTP (cu încrucișare)
Rezoluția maximă acceptată	1920 × 1200
Frecvențe verticale acceptate	60 / 75 / 85 Hz
Rezoluții acceptate	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Conectori de intrare	1 × VGA (mamă 15 pini), 1 × audio stereo (jack 3.5 mm)
Conectori de ieșire	1 × VGA local (mamă 15 pini), 1 × audio local, 1 × RJ45 (UTP către receptor)
Reglaje disponibile	GAIN (luminozitate) și PEAK (înclinare)
Temperatură de funcționare	0 °C până la +70 °C
Umiditate de funcționare	10 % până la 85 % HR (fără condens)
Temperatură de depozitare	-10 °C până la +80 °C
Umiditate de depozitare	5 % până la 90 % HR (fără condens)
Întreținere	Curățați cu o cârpă uscată. Nu utilizați solvenți.
Siguranță	Nu deschideți aparatul. Deconectați în caz de problemă. Nu expuneți la apă sau umiditate.
Garanție	Garanția nu este valabilă în caz de modificare sau utilizare incorectă.
Certificări	FCC, CE, UL
Conținutul pachetului	Emițător, receptor, două adaptoare de rețea 5 V / 2 A, manual de utilizare

Întrebări frecvente - CREP5930BK NEDIS

Ce tip de cablu UTP să folosiți pentru extensie?

Utilizați un cablu CAT-5e sau CAT-6 cu încrucișare internă pentru a atinge o distanță maximă de 300 de metri.

Pot conecta receptorul fără alimentare?

Nu, receptorul necesită propria sa alimentare 5 V / 2 A. Ambele adaptoare sunt furnizate cu kitul.

Cum se reglează calitatea imaginii de la distanță?

Utilizați potențiometrele GAIN (luminozitate) și PEAK (înclinare) situate pe emițător. Reglați-le în funcție de lungimea cablului UTP.

Ce rezoluții sunt acceptate?

Aparatul acceptă o gamă largă de rezoluții de la 640×480 până la 1920×1200, cu frecvențe verticale de 60, 75 sau 85 Hz.

Pot conecta mai multe receptoare în serie?

Kitul include un singur receptor. Pentru a multiplica ieșirile, trebuie să utilizați un splitter suplimentar. Conexiunea este prevăzută pentru un singur receptor per emițător.

Cum se conectează audio?

Conectați sursa audio stereo la intrarea Audio In a emițătorului (jack 3.5 mm). Ieșirea audio locală este disponibilă pe emițător, iar ieșirea audio la distanță pe receptor.

Ce se face dacă imaginea este neclară sau nu se afișează?

Verificați mai întâi că toate cablurile sunt bine conectate. Reglați setările GAIN și PEAK. Asigurați-vă că rezoluția sursei este compatibilă (max 1920×1200). Testați cu un cablu UTP de calitate.

Aparatul poate funcționa fără receptor?

Da, emițătorul dispune de o ieșire VGA locală care funcționează independent de receptor. Îl puteți utiliza ca un simplu splitter local.

Care este distanța maximă fără pierdere de calitate?

Pentru o calitate optimă, se recomandă să nu depășiți 300 de metri cu un cablu UTP de bună calitate. Dincolo de aceasta, pot apărea pierderi.

Cum se curăță aparatul?

Utilizați o cârpă uscată și moale. Nu folosiți niciodată solvenți, produse abrazive sau apă. Deconectați întotdeauna aparatul înainte de a-l curăța.

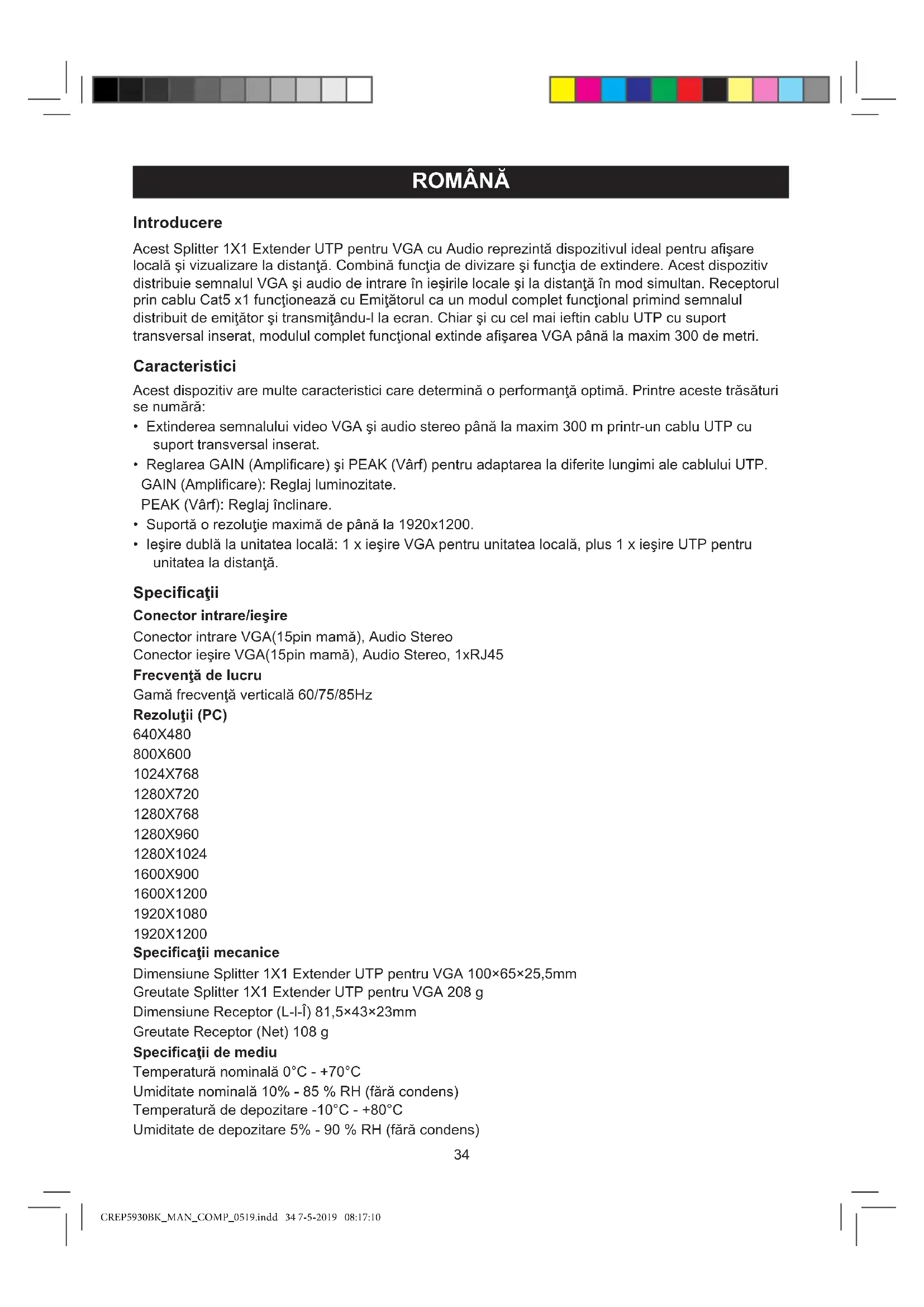

MANUAL DE UTILIZARE CREP5930BK NEDIS

Acest Splitter 1X1 Extender UTP pentru VGA cu Audio reprezinta disponitul ideal pentru afisare localăși vizualizare la distanță. Combină functă de divizareși functă de extindere. Acest disponitiv distribuie semnalul VGAși audio de intrare in iesirile localeși la distanță in mod simultan. Receptorul prin cablu Cat5 x1 functionează cu Emitătorul ca un modul complet functional primind semnalul distribuit de emțătorși transmitându-l la ecran. Chiarși cu cel mai ieftin cablu UTP cu suport transversal inserat, modulul complet functional extinde afisarea VGA până la maxim 300 de metri.

Characteristici

Acest dispositiv are multe caracteristic care determina o performanța optima. Printre aceste trasaturi se numara:

• Extinderea semnalului video VGA Şi audio stereo până la maxim 300 m printr-un cablu UTP cu suport transversal inserat.
• Reglarea GAIN (Amplificare).si PEAK (Varf) pentru adaptarea la diferite lungimi ale cablului UTP. GAIN (Amplificare): Reglaj luminozitate.

PEAK (Varf): Reglaj inclinare.

• Suportă o rezolutiie maximă de până la 1920x1200.
• lesire dubla la unitatea locala: 1 x iesire VGA pentru unitatea locala, plus 1 x iesire UTP pentru unitatea la distanța.

Specifications

Conector intrare/iesire

Conector intrare VGA(15pin mamā), Audio Stereo

Conector iesire VGA(15pin mamă), Audio Stereo, 1xRJ45

Frecventa de lucru

Gama freventa verticala 60/75/85Hz

Rezoluţii (PC)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Specifications mecanice

Dimensiune Splitter 1X1 Extender UTP pentru VGA 100× 65× 25,5mm

Greutate Splitter 1X1 Extender UTP pentru VGA 208 g

Dimensiune Receptor (L-I-1) 81,5×43×23mm

Greutate Receptor (Net) 108 g

Specifications de mediu

Temperatura nominală 0^ + 70^

Umiditate nominală 10% - 85% RH (fãrã condens)

Temperatura de depositare -10^ + 80^

Umiditate de depositare 5% - 90% RH (fara condens)

Cerinte alimentare

Alimentare cu current pentru Splitter 1X1 Extender UTP 5V@2A, max 5W

pentru VGA

Alimentare cu currente prurre receptor 5V@2A, max 5W

Aprobāri de reglementare

Unitate converter FCC,CE,UL

Alimentare cu current: UL,CE,FCC

Observatie: Specificaile pot fi modificate fara instiintare.

Continutul sachetului

Inainte de a incepe sautili aceastunitate,va rugam sa verificati pachetul si sa va asigurati ca urmatoarele elemente sunt incluse in el:

• Splitter 1X1 Extender UTP pentru VGA
• Manual utilization
• Un receptor
• Doua cabluri de alimentare cu current 5V@2A CC

Descrieri panou

Emittator

Receptor

Conectare 山 Functionare

• Conectati sursa VGA la principala intrare VGA utiliser und un cablu VGA.
• Conecta iesirea VGA a Emitatorului la un ecran local si ieirea Audio a Emitatorului la un system audio local.

• Conectati Emitatiorul cu fiecare Receptorutilizand un cablu CAT-5e/6

• Conectati iesirile VGA ale Receptorelor la ecranele la distanța, iar iesirea Audio a Receptorarel on la systemul audio la distanța.

• Introduciţi un cablu de alimentare 5V@ 2A la Splitter-ul 1X1 UTP pentru VGA, iar celalalt cablu de alimentare 5V@2A la Receptor.

Atentie: Introducié/Tscoatei cablul cu grijä

Schemă de conexiuni

Măsuri de siguranta:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfacut NUMAI de catre un tehnician avizat, cand este necessitiesa depanarea.

Deconecta ti produsul de la priza de retea sau alte echipamente in cazul

aparitiei unei probleme. Nu expuneti produsul apei sau umezelii.

Intretinere:

Curataea trebuie facutcu o carpa uscata. Nu folositi solventi sau agente de curatare abrazivi.

Garantie:

Nuofferim nicio garantie snu ne asumam niciun fel de responsabilitate in cazul schimbbarilor sau modificarilor aduse acestui produs sau in cazul deteriorarii cauzate deutilizarea incorcta a produsului.

Generaliatai:

Designul si specificatiile produsului pot fi modificate fara o notificare prealabila.

Toate siglele marcilor si denomirile produselor sunt marmi commerciale sau marmi commerciale inregistrare ale proprietarilor de drept si prin prezenta sunt recunoscute ca atare.

Păstrați acest manualși ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se afla acest marcaj. Acesta semnifica faptul că produsele elecrice Şi electronice nu trebuie eliminate odata cu gunoiul menjer. Aceste produse au un system separat de colectare.
