NÁVOD K OBSLUZE CREP5930BK NEDIS

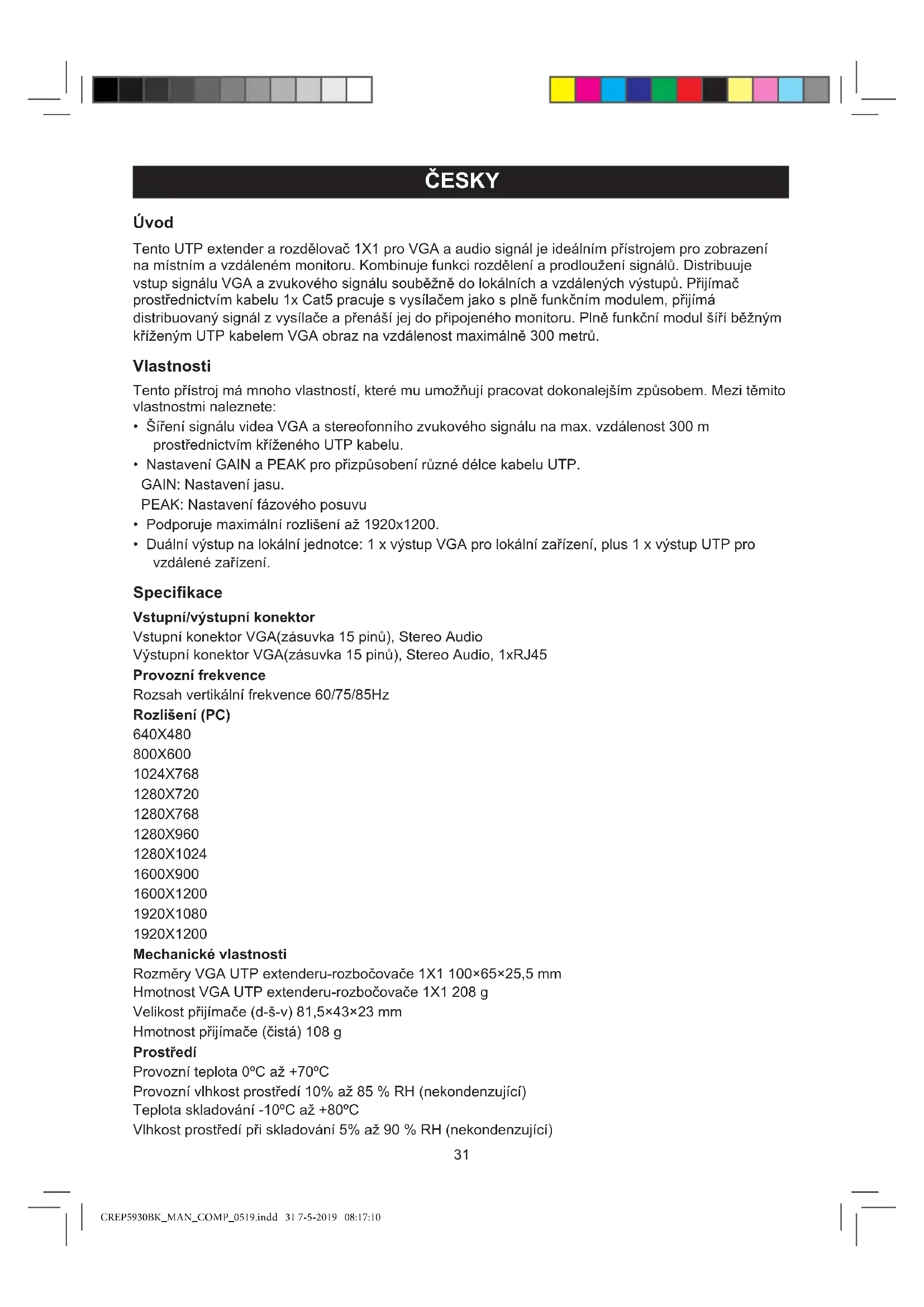

ÖPPNA INTE VARNING CREP5930BK_MAN_COMP_0519.indd 30 7-5-2019 08:17:0931 ČESKY Úvod Tento UTP extender a rozdělovač 1X1 pro VGA a audio signál je ideálním přístrojem pro zobrazení na místním a vzdáleném monitoru. Kombinuje funkci rozdělení a prodloužení signálů. Distribuuje vstup signálu VGA a zvukového signálu souběžně do lokálních a vzdálených výstupů. Přijímač prostřednictvím kabelu 1x Cat5 pracuje s vysílačem jako s plně funkčním modulem, přijímá distribuovaný signál z vysílače a přenáší jej do připojeného monitoru. Plně funkční modul šíří běžným kříženým UTP kabelem VGA obraz na vzdálenost maximálně 300 metrů. Vlastnosti Tento přístroj má mnoho vlastností, které mu umožňují pracovat dokonalejším způsobem. Mezi těmito vlastnostmi naleznete:

• Šíření signálu videa VGA a stereofonního zvukového signálu na max. vzdálenost 300 m prostřednictvím kříženého UTP kabelu.

• Nastavení GAIN a PEAK pro přizpůsobení různé délce kabelu UTP. GAIN: Nastavení jasu. PEAK: Nastavení fázového posuvu

• Podporuje maximální rozlišení až 1920x1200.

• Duální výstup na lokální jednotce: 1 x výstup VGA pro lokální zařízení, plus 1 x výstup UTP pro vzdálené zařízení. Specikace Vstupní/výstupní konektor Vstupní konektor VGA(zásuvka 15 pinů), Stereo Audio Výstupní konektor VGA(zásuvka 15 pinů), Stereo Audio, 1xRJ45 Provozní frekvence Rozsah vertikální frekvence 60/75/85Hz Rozlišení (PC) 640X480 800X600 1024X768 1280X720 1280X768 1280X960 1280X1024 1600X900 1600X1200 1920X1080 1920X1200 Mechanické vlastnosti Rozměry VGA UTP extenderu-rozbočovače 1X1 100×65×25,5 mm Hmotnost VGA UTP extenderu-rozbočovače 1X1 208 g Velikost přijímače (d-š-v) 81,5×43×23 mm Hmotnost přijímače (čistá) 108 g Prostředí Provozní teplota 0ºC až +70ºC Provozní vlhkost prostředí 10% až 85 % RH (nekondenzující) Teplota skladování -10ºC až +80ºC Vlhkost prostředí při skladování 5% až 90 % RH (nekondenzující) CREP5930BK_MAN_COMP_0519.indd 31 7-5-2019 08:17:1032 Požadavky na napájení Napájení pro VGA UTP extender-rozbočovač 1X1 5V@2A, max 5W Napájení pro přijímač 5V@2A, max 5W Regulační schválení Jednotka převodníku FCC,CE,UL Napájení UL,CE,FCC Poznámka: Specikace podléhají změnám bez ohlášení. Obsah balení Před použitím této jednotky prosím zkontrolujte balení a ujistěte se, že jsou v dodané krabici obsaženy následující předměty:

• VGA UTP extender-rozbočovač 1X1

• Uživatelská příručka

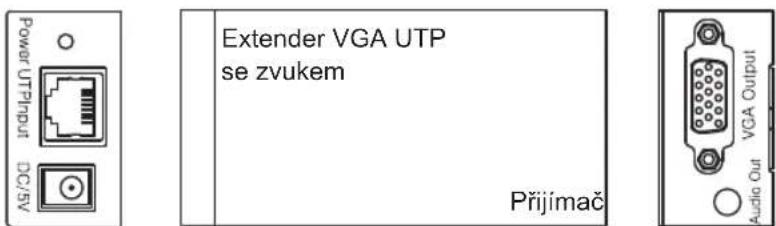

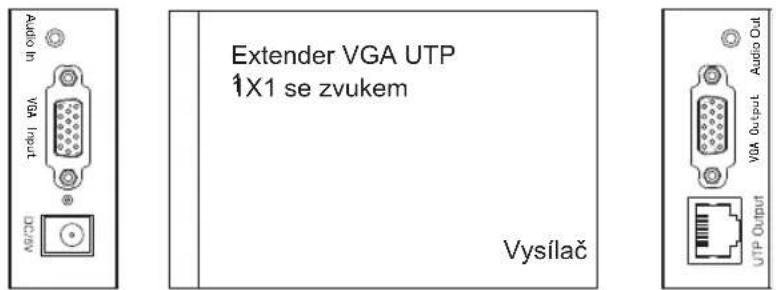

VGA InputAudio In Extender VGA UTP 1X1 se zvukem Vysílač Přijímač VGA UTP Extender With Audio Extender VGA UTP se zvukem Přijímač Připojení a ovládání

• Připojte samostatný zdroj VGA k hlavnímu vstupu VGA pomocí kabelu VGA

• Připojte výstup VGA vysílače k lokálnímu monitoru a zvukový výstup vysílače k lokálnímu zdroji zvuku

• Propojte vysílač s přijímačem pomocí CAT-5e/6 CREP5930BK_MAN_COMP_0519.indd 32 7-5-2019 08:17:1033

• Připojte výstupy VGA přijímačů ke vzdáleným monitorům a zvukový výstup přijímačů ke vzdáleným zdrojům zvuku

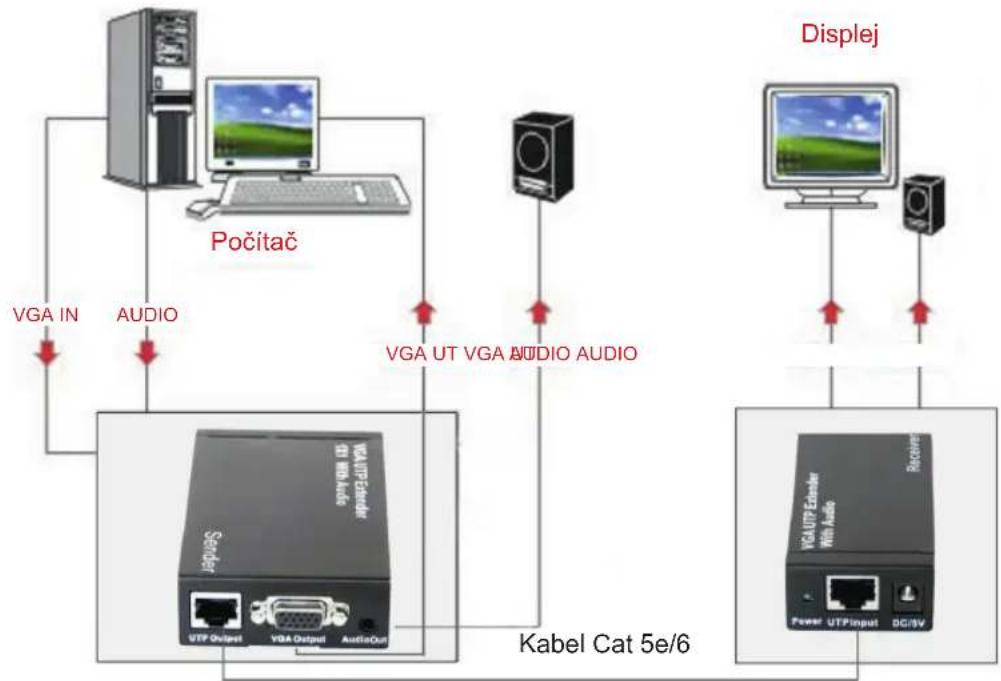

• Připojte jeden zdroj napájení 5V@ 2A k rozdělovači VGA UTP 1X1 a další zdroje napájení 5V@2A k přijímači. Pozor: Připojujte / odpojujte kabely zlehka Schéma zapojení Počítač Displej VGA IN

AUDIO AUDIO AUDIO Kabel Cat 5e/6 Bezpečnostní opatření: Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti. Údržba: K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky. Záruka: Jakékoli změny, modikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy. Obecné upozornění: Design a specikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. Pro budoucí použití uschovejte tento návod a obal. Upozornění: Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska. NEBEZPEČÍ ÚRAZU
