ACON2510BK - Digitální audio převodník NEDIS - Bezplatný návod k obsluze

Typ produktu	Digitálně-analogový audio převodník
Značka	Nedis
Model	ACON2510BK
Rozměry (Š x H x V)	51 x 41 x 26 mm
Hmotnost	78 g
Napájení	5,0 V DC; 0,6 A
Spotřeba energie	3,0 W
Provozní teplota	0 °C až 70 °C
Provozní vlhkost	10 % až 85 % RV
Skladovací vlhkost	10 % až 85 % RV
Podporované vzorkovací frekvence	32 kHz, 44,1 kHz, 48 kHz, 96 kHz (24 bitů)
Audio vstupy	Koaxiální a Toslink (optický)
Audio výstupy	L/P (RCA) a Aux 3,5 mm
Indikátory	LED napájení a indikátor provozu
Určené použití	Pouze do interiéru
Bezpečnost	Nevystavujte vodě; používejte pouze přiložený kabel; v případě problému odpojte
Údržba a čištění	Před čištěním odpojte; používejte suchý hadřík
Náhradní díly a opravitelnost	Opravy pouze kvalifikovaným technikem
Obecné informace	Nahlédněte do online manuálu: ned.is/acon2510bk

Často kladené otázky - ACON2510BK NEDIS

Jak připojit převodník k digitálnímu zdroji zvuku?

Zapojte koaxiální kabel (RCA) nebo optický kabel Toslink (není součástí dodávky) do odpovídajícího vstupu převodníku a druhý konec připojte ke zdroji.

Mohu tento převodník použít se sluchátky?

Ano, pomocný výstup (AUX) umožňuje připojení sluchátek nebo 3,5 mm pomocného kabelu.

Jaké vzorkovací frekvence jsou podporovány?

Převodník podporuje frekvence 32 kHz, 44,1 kHz, 48 kHz a 96 kHz s rozlišením 24 bitů.

Jak je zařízení napájeno?

Napájení je zajištěno přes přiložený kabel (USB micro) 5 V DC, 0,6 A. Zapojte do síťové zásuvky nebo USB portu.

LED indikátor se nerozsvítí, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen a zásuvka pod napětím. Pokud problém přetrvává, může být výrobek vadný.

Mohu používat koaxiální a optický vstup současně?

Ne, v jednom okamžiku může být aktivní pouze jeden vstup. Převodník automaticky vybere detekovaný zdroj.

Je tento produkt kompatibilní s televizory?

Ano, pokud váš televizor disponuje koaxiálním nebo optickým digitálním audio výstupem, můžete tento převodník připojit a získat analogový výstup.

Jak čistit převodník?

Odpojte jej a otřete jemným suchým hadříkem. Nepoužívejte tekuté nebo abrazivní prostředky.

Co dělat v případě přehřátí?

Ujistěte se, že je produkt používán na dobře větraném místě a není vystaven zdrojům tepla. Pokud přehřátí přetrvává, přestaňte produkt používat a obraťte se na technika.

Mohu si zařízení opravit sám?

Ne, všechny opravy musí provádět kvalifikovaný technik, aby se předešlo riziku úrazu elektrickým proudem.

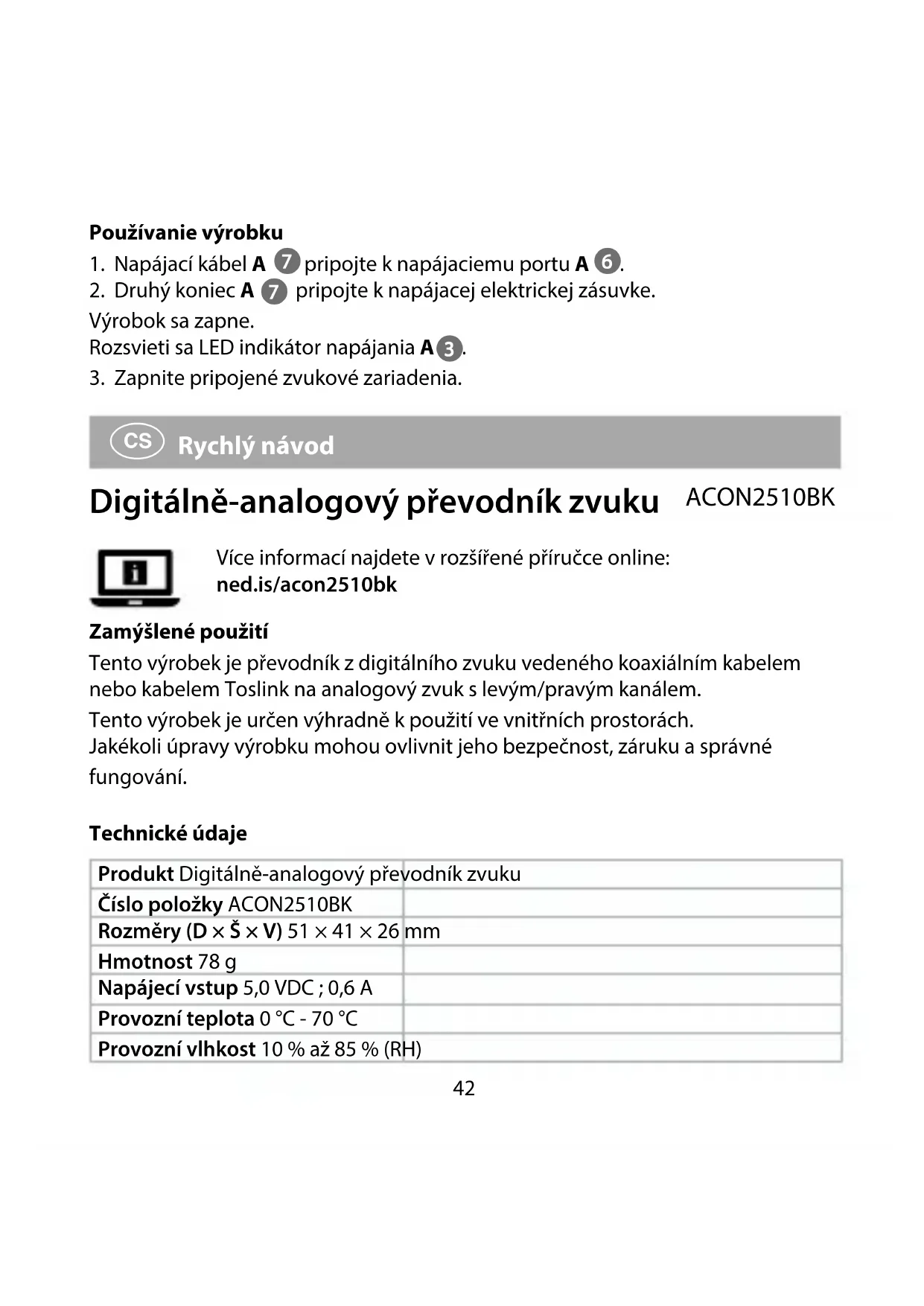

NÁVOD K OBSLUZE ACON2510BK NEDIS

SK Rýchly návod 39
CS Rychlý návod 42
RO Ghid rapid de inițiere 44

Digital to Analogue Audio Converter

ACON2510BK

Menič digitálneho zvukového signálu na analógový zvukový signál

ACON2510BK

Digitálně-analogový převodník zvuku ACON2510BK

Více informací najdete v rozšířené příručce online:

ned.is/acon2510bk

Zamýšlené použití

Tento výrobek je převodník z digitálního zvuku vedeného koaxiálním kabelem nebo kabelem Toslink na analogový zvuk s levým/pravým kanálem.

Tento výrobek je určen výhradně k použití ve vnitřních prostorách.

Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Digitálně-analogový převodník zvuku
Číslo položky ACON2510BK
Rozměry (D × Š × V) 51 × 41 × 26 mm
Hmotnost 78 g
Napájecí vstup 5,0 VDC ; 0,6 A
Provozní teplota 0 °C - 70 °C
Provozní vlhkost 10 % až 85 % (RH)
Skladovací vlhkost 10 % až 85 % (RH)
Příkon 3,0 W
Podporované prěnosové rychlosti	32 kHz 24-bit44,1 kHz 24-bit48 kHz 24-bit96 kHz 24-bit

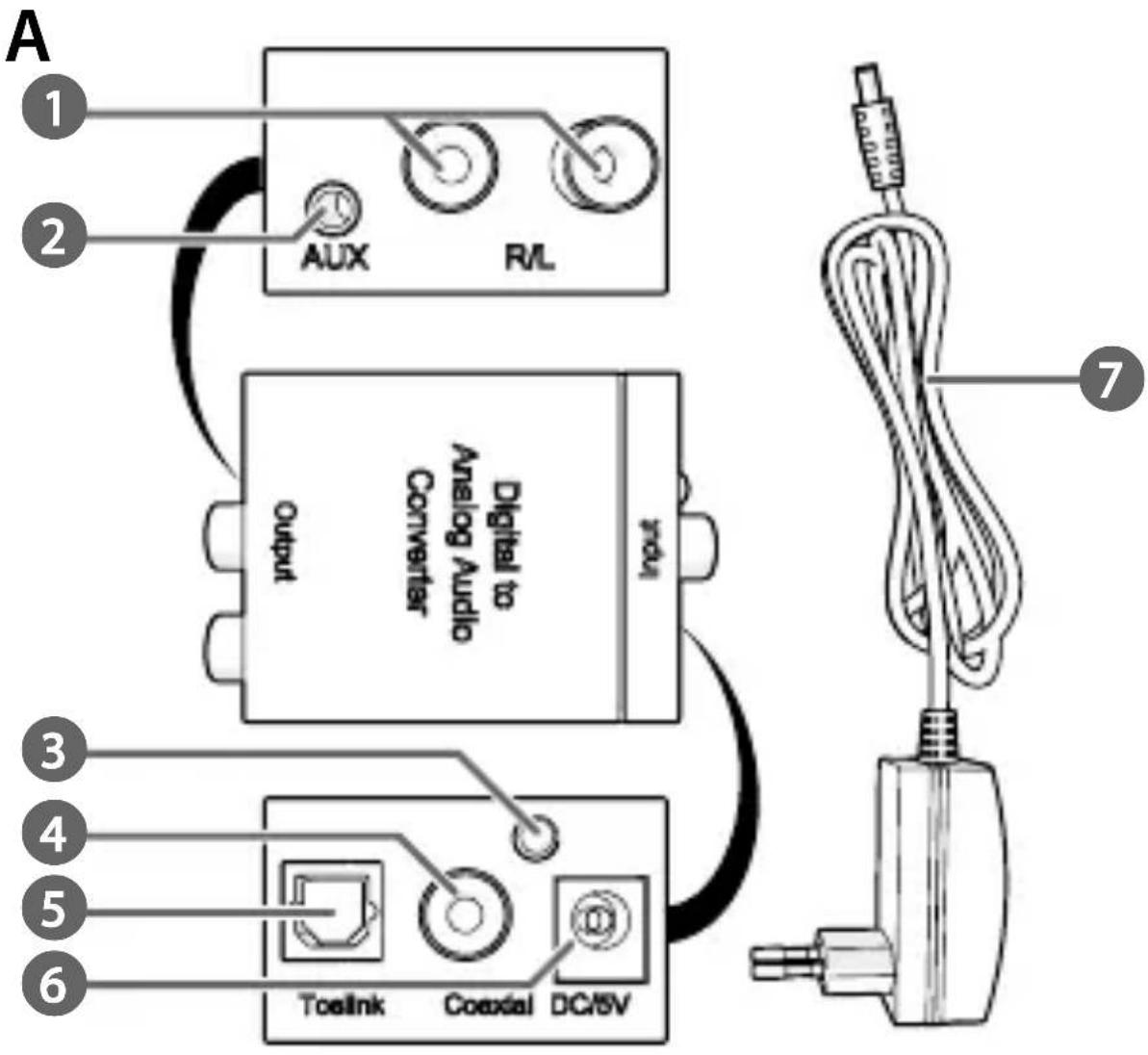

Hlavní části (obrázek A)

1 Výstup R/L (pravá/levá)
2 Výstup AUX
3 LED ukazatel napájení
4 Koaxiální vstup

5 Vstupní zásuvka Toslink
6 Port stejnosměrného napájení
7 Napájecí kabel

Bezpečnostní pokyny

VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.
• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Používejte vždy pouze přiložený napájecí kabel.
• Dojde-li k jakémukoli problému, odpojte výrobek ze sítě a od jiných zařízení.
• Výrobek neodpojujte taháním za kabel. Vždy uchopte a vytáhněte zástrčku.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.

Instalace výrobku

Ušěte se, že jsou všechna zařízení, která chcete připojit, vypnutá.

1. Zapojte dvojitý kabel R/L (není součástí) do výstupu R/L A 1 nebo zapojte kabel AUX nebo sluchátka (není součástí) do výstupu AUX A 2.
2. Druhý konec kabelu zapojte do zvukového výstupního zařízení.
3. Zapojte koaxiální kabel (není součástí) do koaxiálního vstupu A 4 nebo zapojte kabel Toslink do vstupní zásuvky Toslink A 5.
4. Druhý konec kabelu zapojte do zvukového výstupního zařízení.

Použití výrobku

1. Napájecí kabel A 7 zapojte do napájecího konektoru A 6.
2. Druhý konec A 7 zapojte do zásuvky.
   Výrobek se zapne.
   Rozsvítí se LED ukazatele napájení A ^3 .
3. Zapněte připojený zvukový zdroj.
