MODE D'EMPLOI ACON2510BK NEDIS

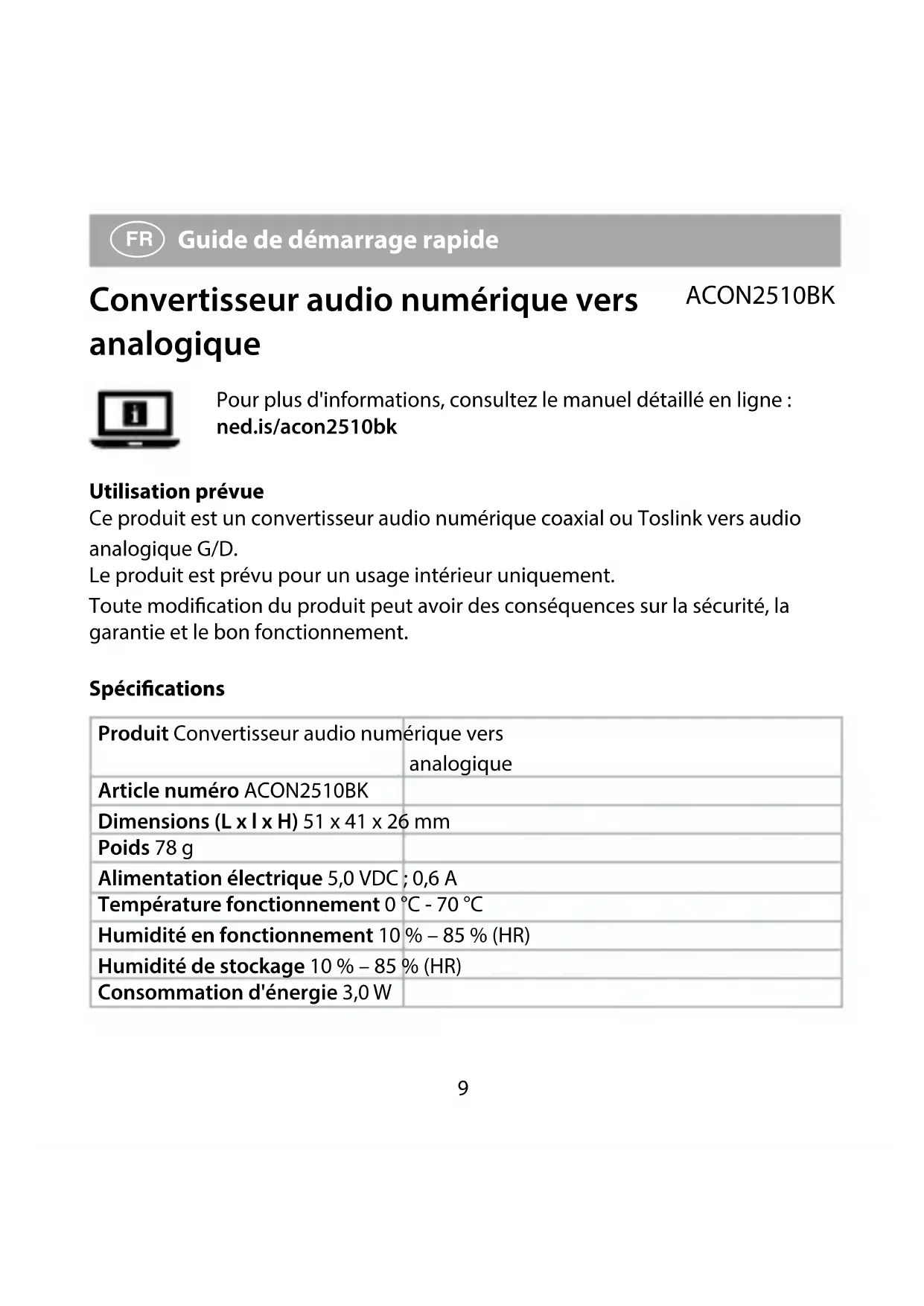

FR Guide de démarrage rapide 9

NL Snelstartgids 12

Convertisseur audio numérique vers analogique

ACON2510BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/acon2510bk

Utilisation prévue

Ce produit est un convertisseur audio numérique coaxial ou Toslink vers audio analogique G/D.

Le produit est prévu pour un usage intérieur uniquement.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Spécifications

Produit Convertisseur audio numérique vers analogique

Article numéro ACON2510BK

Dimensions (L x l x H) 51 x 41 x 26 mm

Poids 78 g

Alimentation électrique 5,0 VDC ; 0,6 A

Température fonctionnement 0 °C - 70 °C

Humidité en fonctionnement 10 % – 85 % (HR)

Humidité de stockage 10 % – 85 % (HR)

Consommation d'énergie 3,0 W

Débits pris en charge 32 kHz 24 bits

44,1 kHz 24 bits

48 kHz 24 bits

96 kHz 24 bits

Pièces principales (image A)

1 Sortie D/G
2 Sortie auxiliaire
3 Voyant LED d'alimentation
4 Entrée coaxiale

5 Entrée Toslink femelle
6 Voyant d'alimentation CC
7 Câble d'alimentation

Consignes de sécurité

AVERTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Utilisez uniquement le câble d'alimentation fourni.
• Débranchez le produit de la source d'alimentation et tout autre équipement en cas de problème.
• Ne débranchez pas le produit en tirant sur le câble. Saisissez toujours la fiche et tirez.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.

Installer le produit

Assurez-vous que tous les appareils que vous souhaitez connecter soient hors tension.

1. Branchez un câble D/G (non inclus) sur la sortie D/G A 1 ou branchez un câble auxiliaire ou un casque (non inclus) sur la sortie AUX A 2.
2. Branchez l'autre extrémité du câble sur votre appareil de sortie audio.
3. Branchez un câble coaxial (non inclus) sur l'entrée coaxiale A 4 ou branchez un câble Toslink sur l'entrée Toslink femelle A 5.
4. Branchez l'autre extrémité du câble sur votre appareil de sortie audio.

Utiliser le produit

1. Branchez le câble d'alimentation A 7 dans le port d'alimentation A 6.

2. Branchez l'autre extrémité de A 7 sur une prise de courant.

Le produit se met sous tension.

Le voyant LED d'alimentation A ^3 s'allume.

1. Mettez sous tension les appareils audio connectés.
